Designcoördinatie omvat meerdere disciplines, waardoor het moeilijk is om duidelijkheid en verantwoordelijkheid binnen het projectteam te behouden. Dalux Box centraliseert alle designkwesties in één gedeeld, traceerbaar platform, waardoor de coördinatie gestructureerder wordt en de afhankelijkheid van e-mails of meerdere platforms afneemt.
Wanneer alle designdocumenten zijn geüpload en gedeeld op één platform, is het logisch om daar ook de designcoördinatie te behandelen. Dalux opmerkingen houden alle gegevens op één plek, waardoor de coördinatie, het volgen van kwesties en de voortgangsopvolging met het designteam worden vereenvoudigd.
Als designmanager helpt het bijhouden van opmerkingen binnen het team om een duidelijke en consistente informatiebron te behouden voor iedereen die aan het project werkt.
Opmerkingen in Dalux Box
Maak rechtstreeks opmerkingen in gecombineerde 3D-modellen, 2D-tekeningen, documenten of als algemene coördinatieopmerkingen om ervoor te zorgen dat elk probleem duidelijk in context wordt gecommuniceerd.
In 3D kunnen teams coördinatiekwesties tussen disciplines, clashes, afmetingen of installatieconflicten rechtstreeks in het model markeren. Voeg in 2D-tekeningen opmerkingen toe aan geometrie, verbindingen, ruimtegegevens, lay-outs of ontbrekende informatie. Documentopmerkingen ondersteunen beoordelingen van specificaties, materiaalmonsters, technische details en andere projectdocumentatie.
Annotaties helpen alle projectdeelnemers het probleem precies te lokaliseren. De verplichte en aangepaste velden in het opmerkingenformulier maken verantwoordelijkheid duidelijk en geven de toegewezen persoon de informatie die nodig is om een besluit te nemen.
Hoe opmerkingen aan te maken

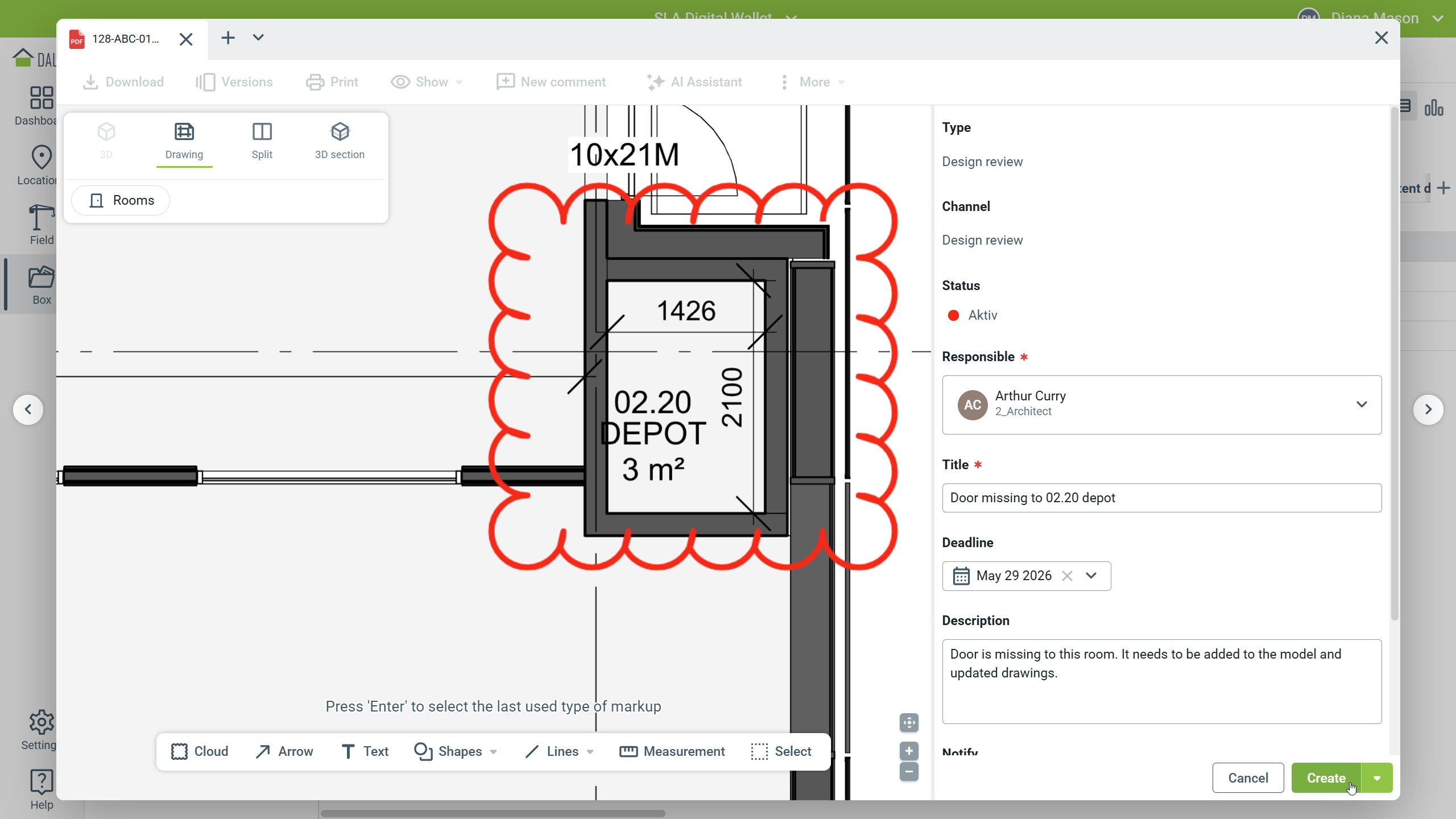

Maak opmerkingen aan op tekeningen en documenten door ze te openen in Bestanden en te klikken op
Nieuwe opmerking.
Maak opmerkingen aan op gefedereerde 3D-modellen door de 3D-weergave te openen in Locaties en te klikken op
Nieuwe opmerking.
Het proces is heel eenvoudig:
- Maak een opmerking aan in Dalux en wijs deze rechtstreeks toe aan het verantwoordelijke designteam.
- Het verantwoordelijke team ontvangt een melding en de opmerking verschijnt in hun inbox.
- Het designteam ziet de opmerking in de juiste context, kan relevante wijzigingen aanbrengen en rechtstreeks in de opmerking op u reageren.
Dalux volgt de status en communicatie gedurende het hele proces. Opmerkingen rechtstreeks in Dalux toewijzen zorgt ervoor dat kwesties niet verloren gaan in e-mails, maakt verantwoordelijkheid duidelijk en maakt het eenvoudiger om besluiten in de loop van de tijd te volgen.
- Alle communicatie vindt rechtstreeks plaats binnen dezelfde opmerking.
- Wijs de opmerking indien nodig toe aan een ander team, waarbij alle eerdere communicatie zichtbaar blijft.
- Sluit opmerkingen af wanneer ze zijn afgehandeld; u kunt ze later nog steeds bekijken.

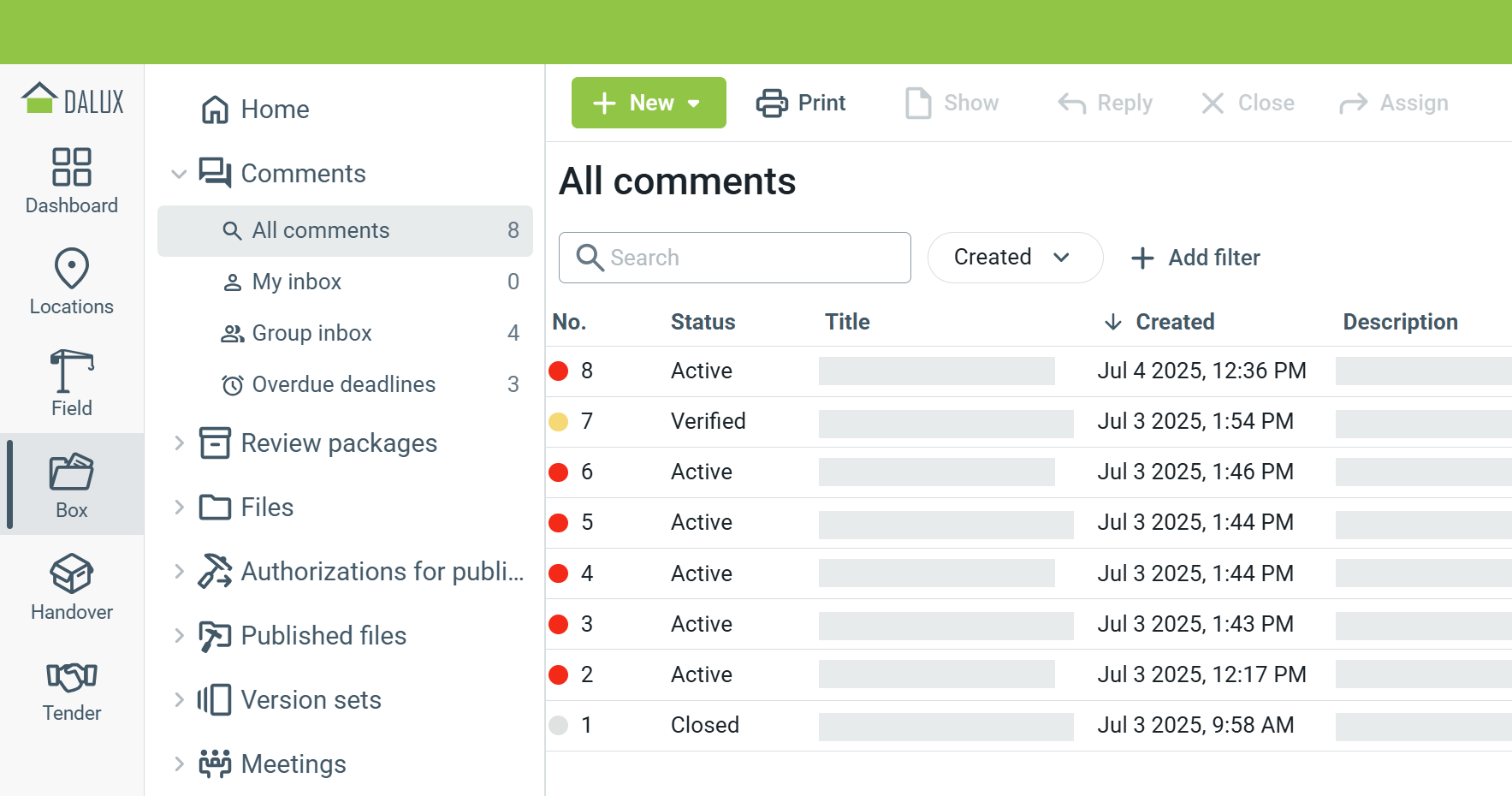

Wanneer het hele team tegelijk online werkt, kan de designmanager filters en grafieken gebruiken om de voortgang te volgen, het overzicht over disciplines te behouden en ervoor te zorgen dat geen kwesties over het hoofd worden gezien of later in het project uitgroeien tot grotere problemen.
Dalux Box als centrale omgeving voor designcoördinatie
Importeer opmerkingen uit andere tools voor designcoördinatie om alle kwesties op één platform te houden. Met de Dalux-plugins en BCF Live Connector voor Solibri kunnen designteams in verschillende modelleringssoftware werken terwijl alle communicatie op één plek blijft.

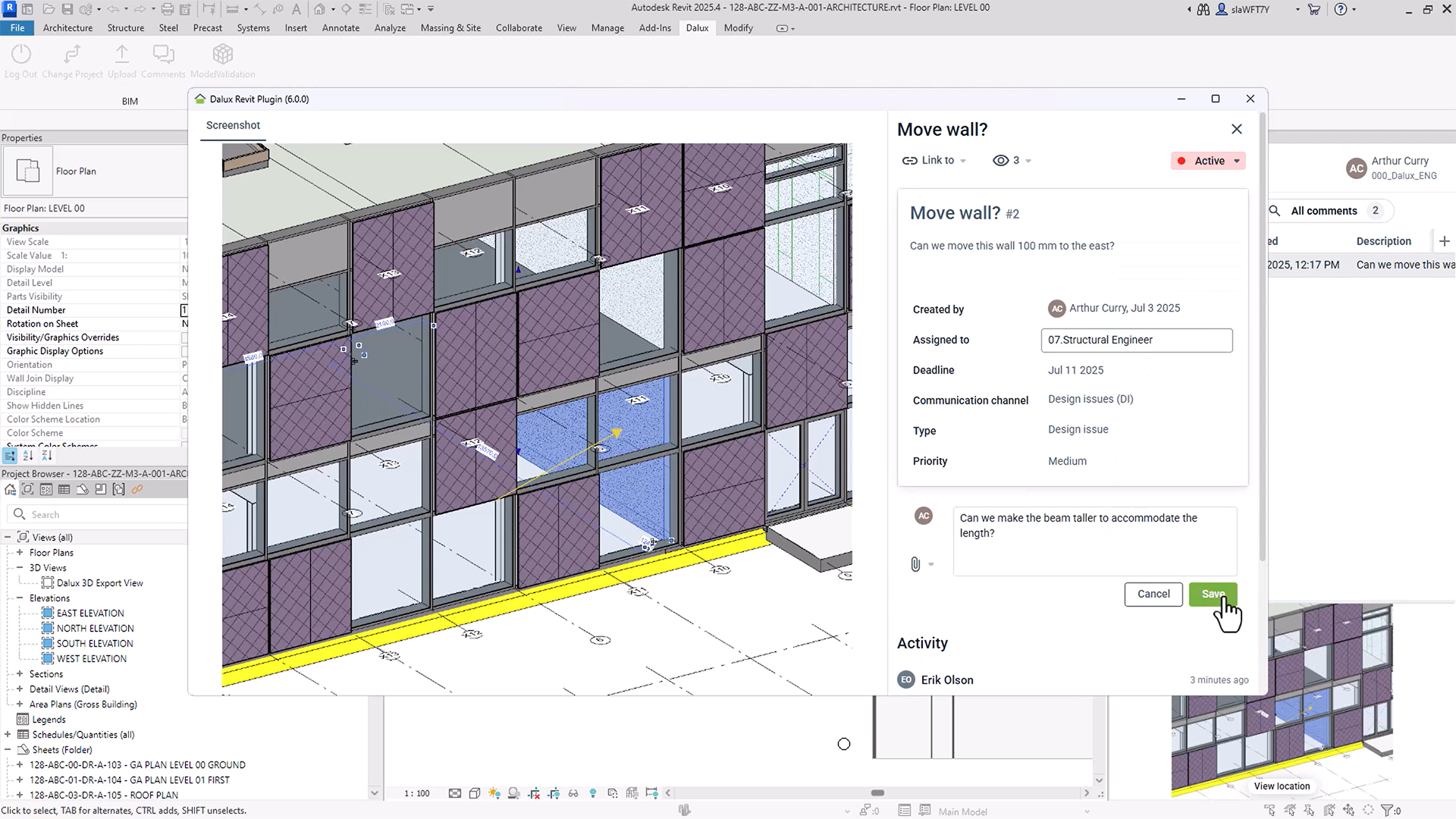

Met de Dalux-plugins in Revit of Navisworks kunt u kwesties rechtstreeks vanuit designmodellen naar Dalux pushen en koppelen aan specifieke modelelementen. Dit vermindert de noodzaak om kwesties handmatig van het ene platform naar het andere te kopiëren.
Best practice voor designcoördinatie
Houd alle coördinatiekwesties in het systeem om parallel bijhouden te voorkomen
Gebruik plugins of importeer BCF's uit andere systemen en beheer alle opmerkingen in Dalux Box.
Wijs voor elke kwestie duidelijke eigenaarschap toe
Wijs opmerkingen toe aan gebruikersrollen in plaats van aan individuen en wijs ze altijd toe aan het team waarvan u input nodig heeft.
Houd beschrijvingen van kwesties duidelijk en uitvoerbaar
Een nauwkeurige beschrijving van de kwestie helpt de verantwoordelijke partij om opmerkingen snel af te handelen en vermindert heen-en-weer vragen.
Beoordeel open kwesties regelmatig met het team
Een gedisciplineerde afsluitcultuur zorgt voor een duidelijk overzicht van open tickets en geeft aan wanneer ontwerpen klaar zijn voor de volgende fase of goedkeuring voor uitvoering.
Lees verder
We raden aan om de stapsgewijze artikelen te volgen voordat u zich verdiept in functies, maar als u meer in detail wilt lezen over hoe u opmerkingen gebruikt, lees dan dit artikel: Hoe opmerkingen te gebruiken.
Met een goed begrip van hoe designcommunicatie werkt in Dalux via opmerkingen, raden we aan door te gaan naar de volgende stap, die het beoordelen van wijzigingen behandelt, evenals het goedkeuren en afsluiten van kwesties.
