Dalux TwinBIM är funktionen för förstärkt verklighet i Dalux. Med TwinBIM kan en modell visas som ett överlägg på den verkliga platsen på plats. För denna funktion krävs en 3D-modell. Allt du behöver för att använda TwinBIM är en mobilenhet som stöds.
Video
Hur man ställer in TwinBIM
Användarrättigheter
Vem som helst i projektet kan komma åt TwinBIM eftersom det är en del av Platser-modulen. Det är ingen inställning i Dalux för TwinBIM, eftersom funktionen alltid är aktiverad.
Teknisk information
TwinBIM fungerar med alla IFC- eller BIM-modeller som stöds och som har laddats upp till projektet. Modellen måste dock ha definierade rum och TwinBIM fungerar endast för ett rum åt gången.
Så använder du TwinBim
För att börja använda TwinBIM måste du vara på plats och i det rum där du vill visa modellen överlagrad.

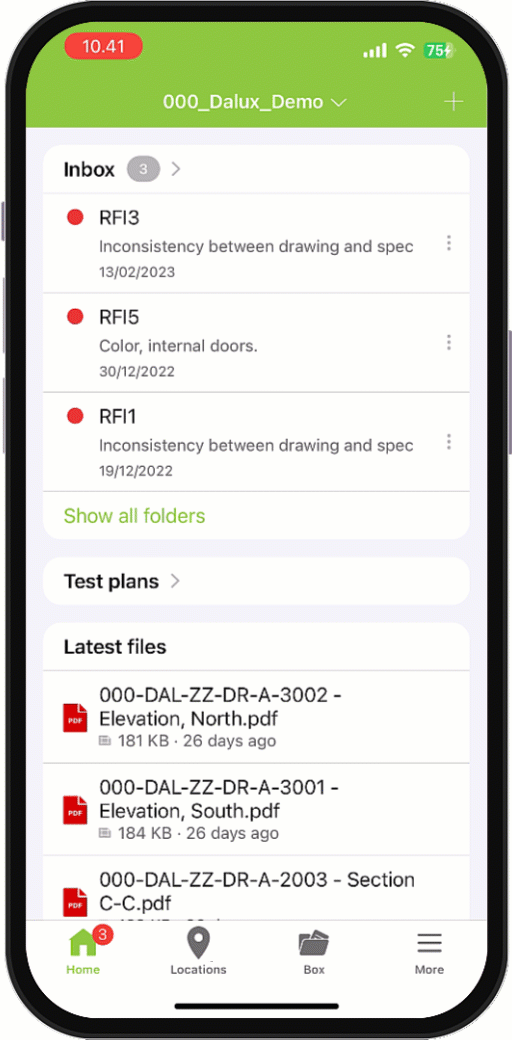

Öppna sedan Dalux Mobile. Hitta sedan samma plats på en ritning eller i 3D. Gör detta genom att gå till Platser i menyn längst ned. Hitta sedan rätt byggnad och plan där så är tillämpligt. Byggnaden väljs högst upp på skärmen och planen väljs längst ned.
När du befinner dig på rätt plats fysiskt och i 3D-modellen, öppna TwinBIM genom att trycka på -ikonen i nedre vänstra hörnet av skärmen.
När TwinBIM har öppnats måste modellen och miljön justeras.
Steg 1: Definiera planet

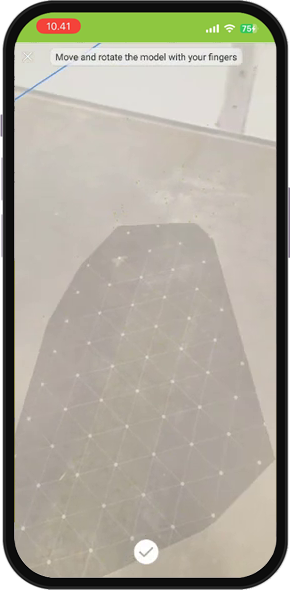

Håll enheten i normal eller något upphöjd höjd. Rikta nu kameran mot golvet.
När planet har definierats, flytta enheten mot golvet för att se till att planet är korrekt justerat mot ytan.
Steg 2: Justera modellen mot miljön

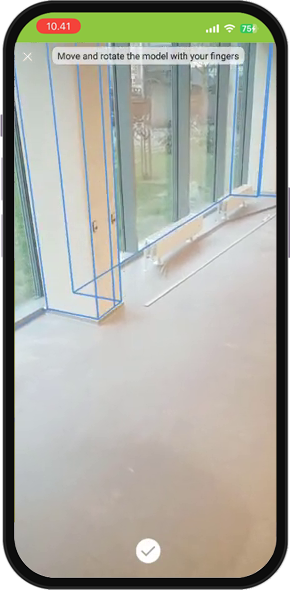

Nästa steg är att justera modellen. Använd ett finger för att flytta rummet eller två fingrar för att vrida och rotera modellen. Det rekommenderas att använda väggar eller pelare för att justera modellen korrekt.
Steg 3: Börja använda TwinBim

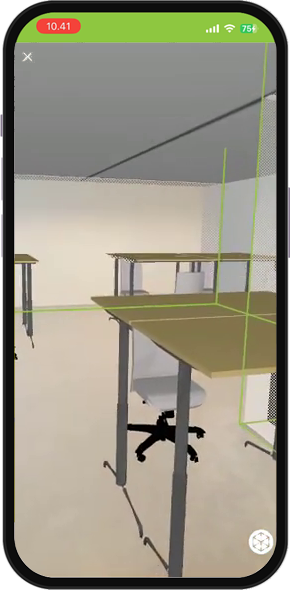

När modellen och miljön är justerade, tryck på bockmarkeringen längst ned. Modellen laddas in och visas som ett överlägg över miljön.
Om det behövs kan justeringen göras om genom att trycka på -ikonen i det nedre högra hörnet.

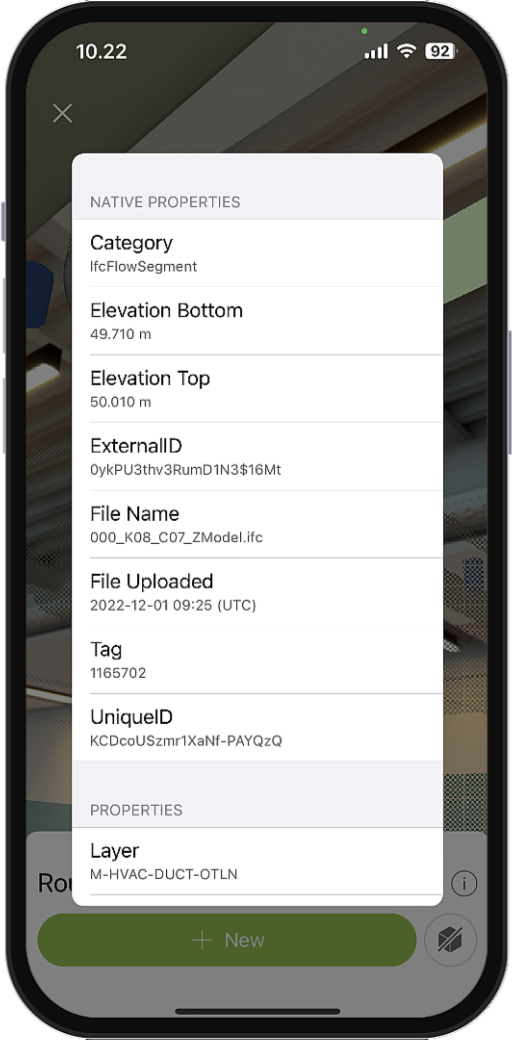

När TwinBIM är aktivt finns samma funktioner tillgängliga som när 3D-modellen visas för sig själv. Objekt kan tryckas på och mer information kan visas. Det är också möjligt att skapa nya registreringar.
Objekt kan döljas och modellens transparens kan justeras.
