Den här artikeln täcker hur man använder funktionen Quantities i Dalux InfraField för att sammanfatta egenskaperna hos objekt och mäta skillnaderna mellan ytor och/eller centrumlinjer.
Teknisk information
Du måste använda Dalux Desktop-applikationen för att använda den här funktionen.
Läs den här artikeln för att lära dig hur du laddar ner den: Skrivbordsprogram.
Det finns 3 huvudsakliga sätt att använda Quantities i InfraField.
- Du kan skapa filter baserat på objekt och extrahera mängder från egenskaper.
- Du kan jämföra volymen av två terrängytor och beräkna skillnaden i volym.
- Jämför en yta med en centrumlinje och beräkna skillnaden i meter.

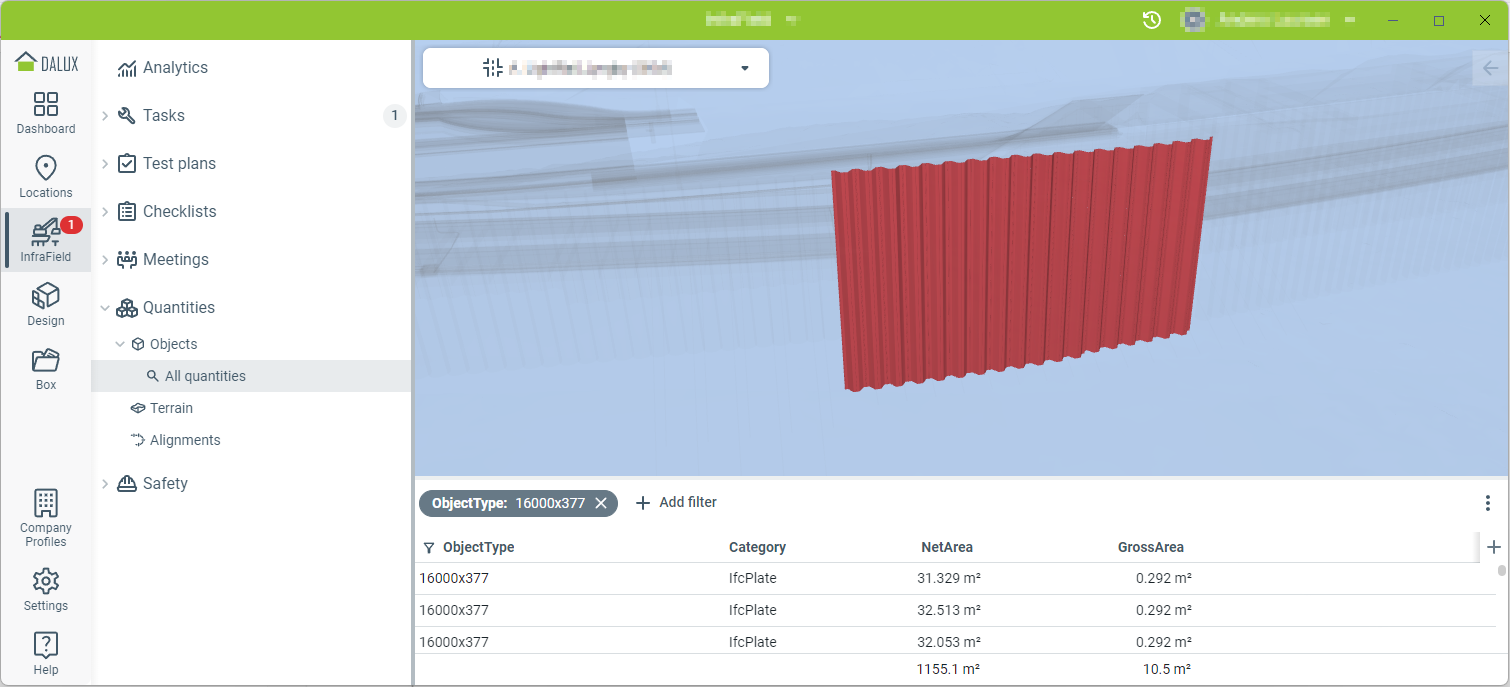

Objekt
Du kan filtrera BIM-data inom en specifik struktur eller ett specifikt område, använda objektegenskaper för att generera Quantities som sedan kan exporteras till kalkylblad eller sparas som filter.
Selector: Välj den struktur eller
område du vill visa.
Klicka på för att spara detta som ett filter eller exportera data till ett kalkylblad.
Läs mer om filtrering av data och hur du skapar filter här: Hur du använder Quantities.
Terräng
Terräng-quantities-funktionen i InfraField kommer att jämföra två ytor och beräkna volymskillnaden mellan dem.

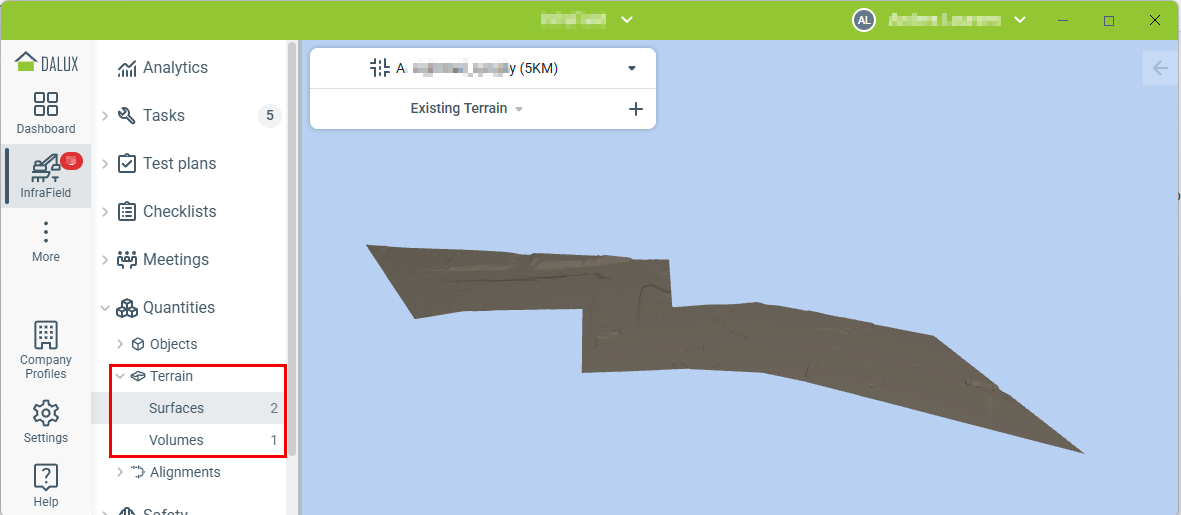

Navigera till:
InfraField
Mängder
Terräng
- Yta: Här definierar du de ytor du vill använda för volymberäkningar och centrumlinjer.
- Volym: Här beräknar du skillnaden mellan de valda ytorna.
Ytor
Ytor används för att generera Quantities genom att jämföra dem med varandra eller med centrumlinjer. De skapas genom att välja objekt från modelldata.
-

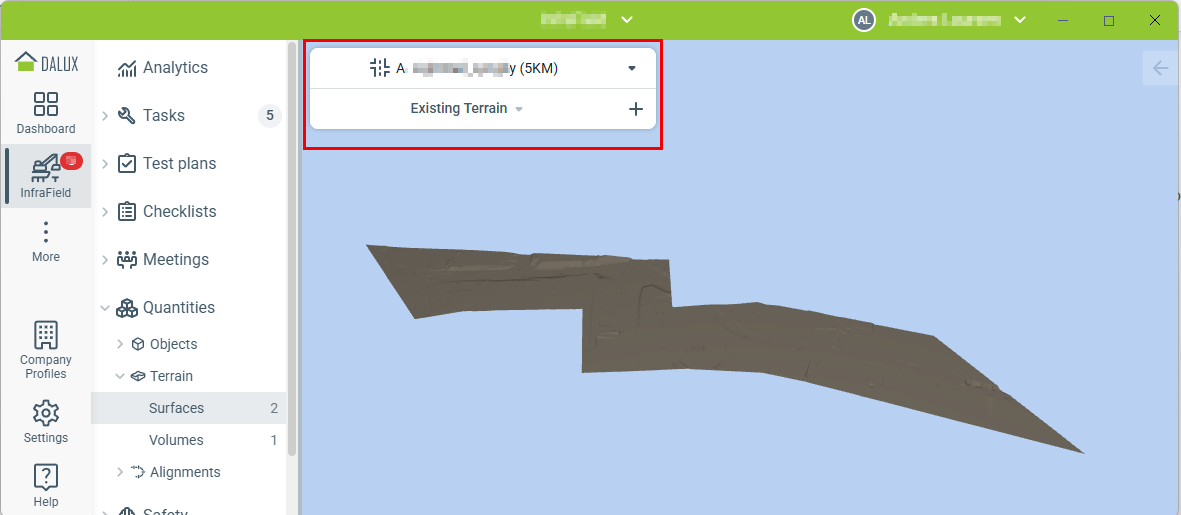

Områdesväljare: Välj det område du vill visa
-
Skapa: skapa en ny yta (se nedan)
- Välj volym: Välj en yta att visa och/eller modifiera (se nedan)
Skapa ny yta

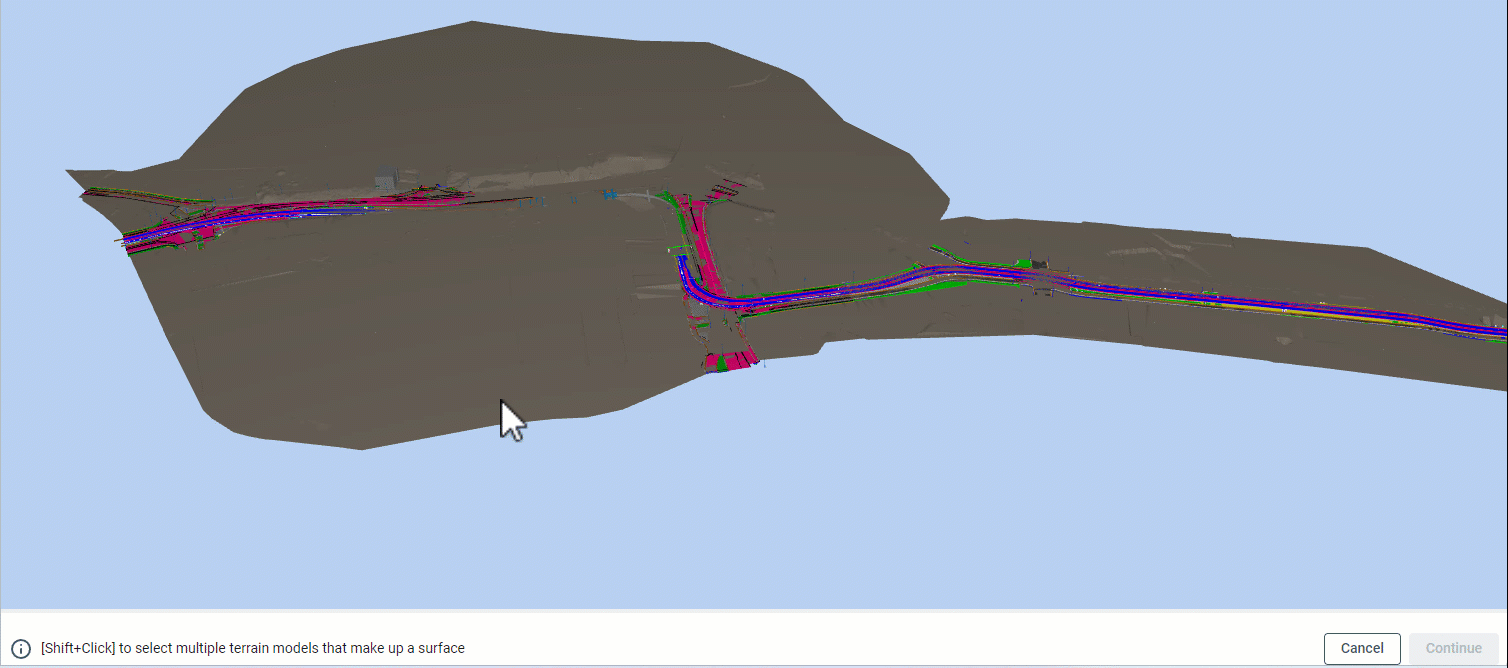

När du skapar en ny yta väljer du ytorna i modellvyn. Börja med att klicka på -ikonen och håll ner Shift-tangenten för att markera flera ytor. När du har markerat klart klickar du på 'Fortsätt' och skriver in ett namn innan du klickar på 'Skapa'.

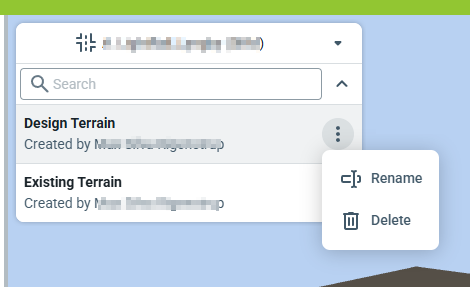

Redigera en yta
Klicka på de 3 punkterna bredvid en yta för att redigera den.
Döp om: Döp om den valda ytan.
Radera: Radera den valda ytan. Data kommer att raderas permanent och kan inte återställas. Modellen påverkas inte av denna handling.

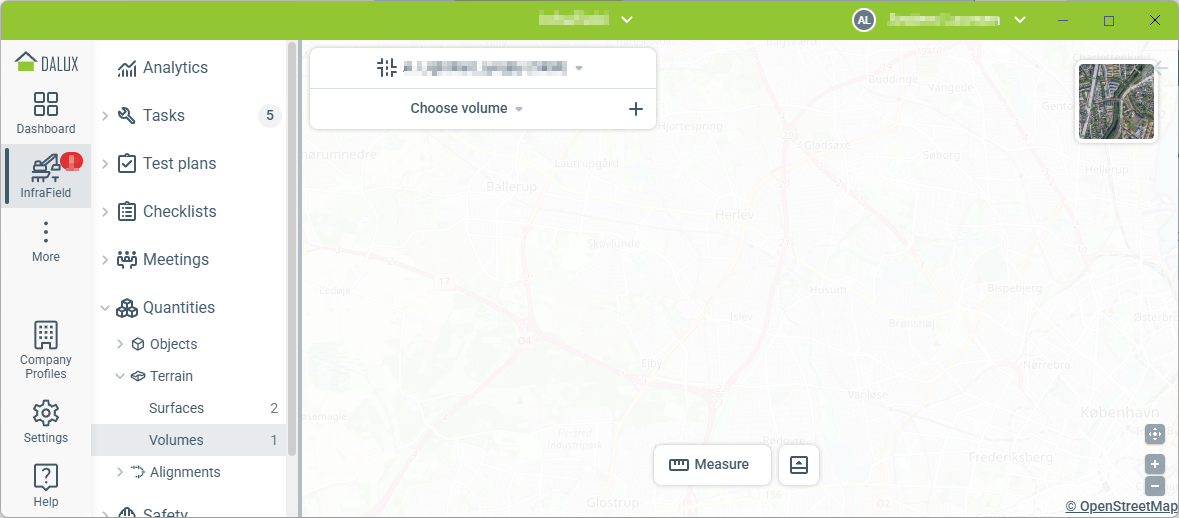

Volymer
Volymer beräknas genom att jämföra två ytor eller genom att jämföra en yta med en angiven höjd. De visas på kartan som färgkodade områden, som visar skär- och fyllområden.
-
- Välj: Välj en volym att visa och/eller redigera (Se nedan)
-
-
Mät: Lägg till områdes- eller linjemätning; data sparas inte om du lämnar den här sidan.
-
Öppna bottenpanelen: Öppna listan över volymer (Se nedan)

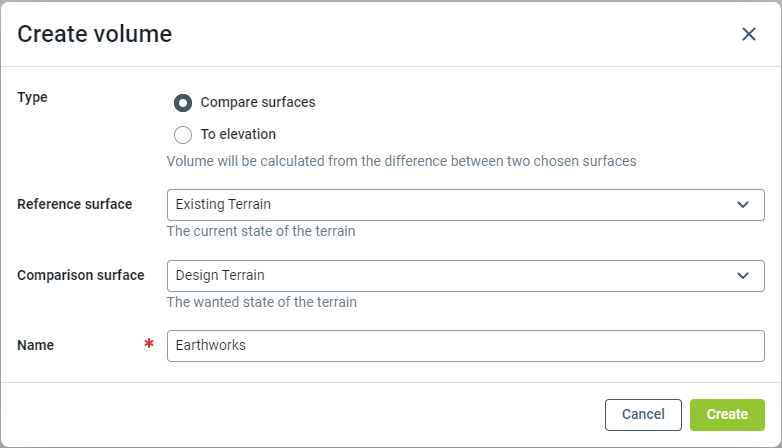

Skapa ny volym
Typ: Välj hur du vill att volymerna ska beräknas
- Jämför ytor: Välj två ytor att använda för beräkningen.
- Till höjd: Välj en yta och en höjd att använda för beräkningen.
Referensyta (om du jämför ytor): välj den yta som ska vara referensytan. Detta bör vara terrängens nuvarande tillstånd.
- Beskär anger hur mycket som ska tas bort från referensytan.
- Fyll anger hur mycket du behöver lägga till referensytan.
Jämförelseyta: Välj den yta som ska användas för beräkningen, t.ex. en terräng eller en formationsmodell.
Höjd (om du jämför med en höjd): Ange den höjd som ska användas för beräkningen.
Namn: Detta identifierar ytan i listvyn.

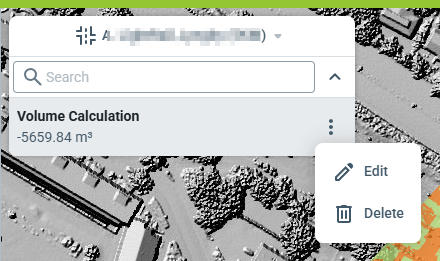

Redigera en volym
Klicka på de 3 punkterna bredvid en volym för att redigera den.
-
Redigera: Redigera den valda volymberäkningen. Beräkningar uppdateras automatiskt när du sparar ditt arbete.
-
Radera: Radera den valda volymberäkningen. Data kommer att raderas permanent och kan inte återställas.

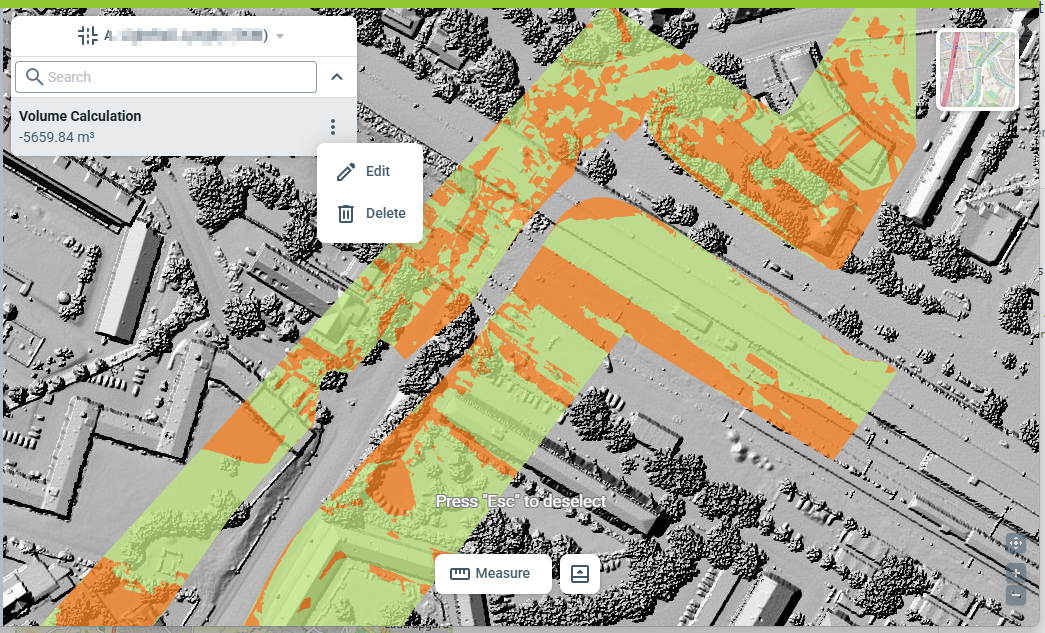

Grön indikerar fyll, medan orange indikerar beskär (se nedan för detaljer).

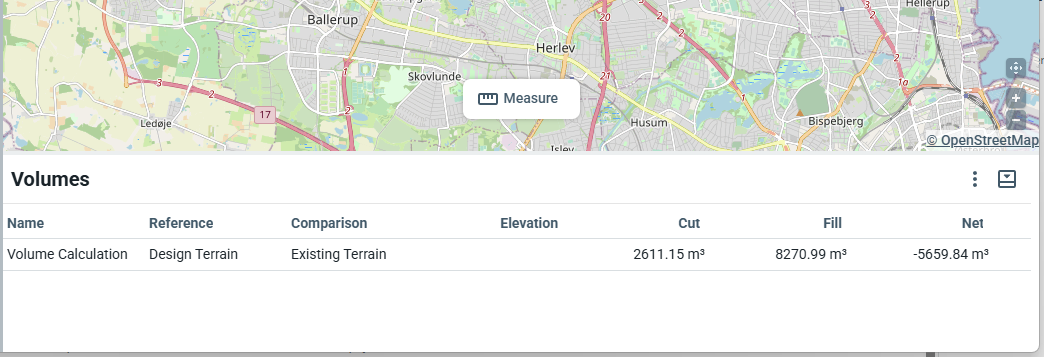

Nederpanel
-
Mer: Klicka på de 3 punkterna för att exportera data till ett kalkylblad.
-
Stäng panel: Klicka här för att stänga panelen.
Varje rad i volymberäkningen består av följande information:
-
- Namn: Specificerar namnet på beräkningen.
- Referens: Referensytan som används i beräkningen.
- Jämförelse: Jämförelsesyta använd i beräkningen (tom om en höjd används).
- Höjd: Höjd använd i beräkningen (tom om en yta används).
- Beskär: Volym som ska tas bort från referensytan.
- Fyll: Volym som ska läggas till referensytan.
- Netto: Total volym (Beskär-Fyll)

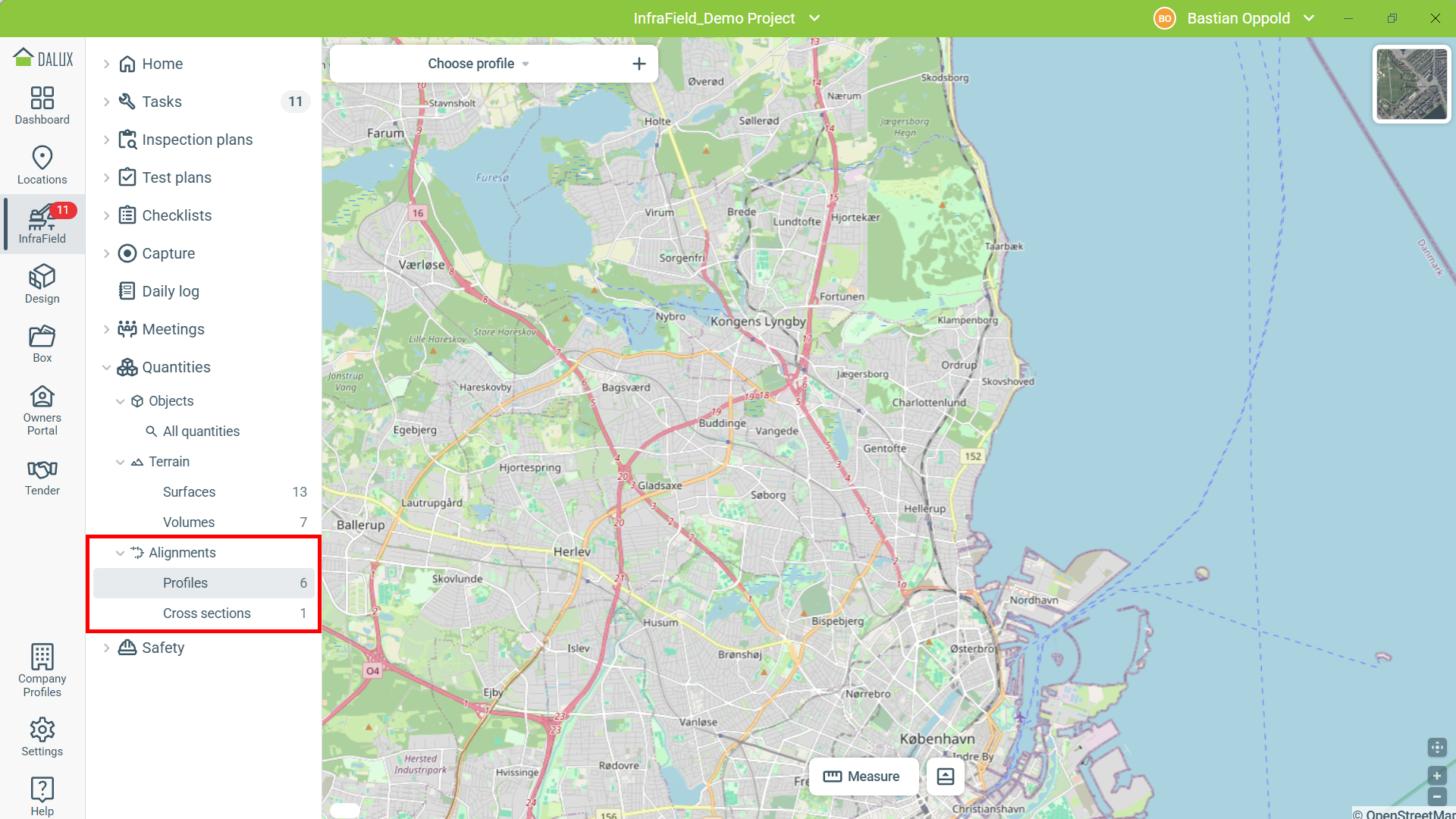

Centrumlinjer
Fliken Centrumlinjer jämför en yta med en centrumlinje och visar höjdskillnaden längs linjen.
- Välj profil: Välj en tidigare skapad profil för att visa på kartan.
-
-
-

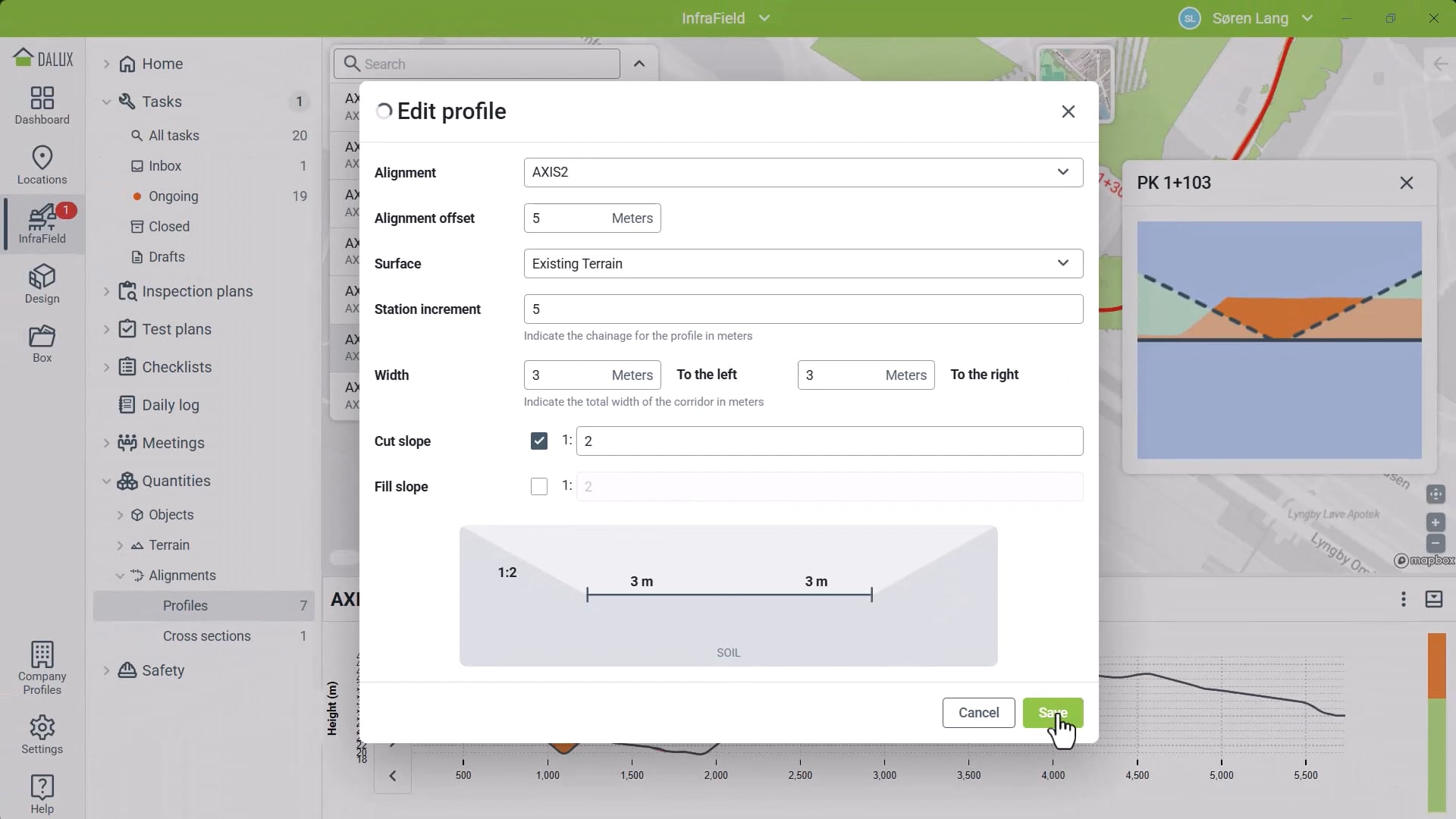

Skapa ny profil
Centrumlinje: Välj en centrumlinje att använda för denna profil.
Förskjutning av centrumlinje: Flytta centrumlinjen vertikalt.
Yta: Välj en yta som används för att beräkna Quantities i samband med bredden och beskär-/fyllslutningen. (se Ytor)
Stationsökningar: Platshållare för framtida utveckling.
Bredd: Används för att beräkna Quantities tillsammans med ytan och beskär-/fyllsluttningen. Kan justeras åt höger och åt vänster.
Beskärsluttning: Sluttningens vinkel när centrumlinjen är under ytan, används för att beräkna Quantities i samband med ytan och bredden.
Fyllsluttning: Sluttningens vinkel när centrumlinjen är över ytan, används för att beräkna Quantities i samband med ytan och bredden.
Redigera en profil
Klicka på de 3 punkterna bredvid en profil för att redigera den.
-
-
Profilkartvy

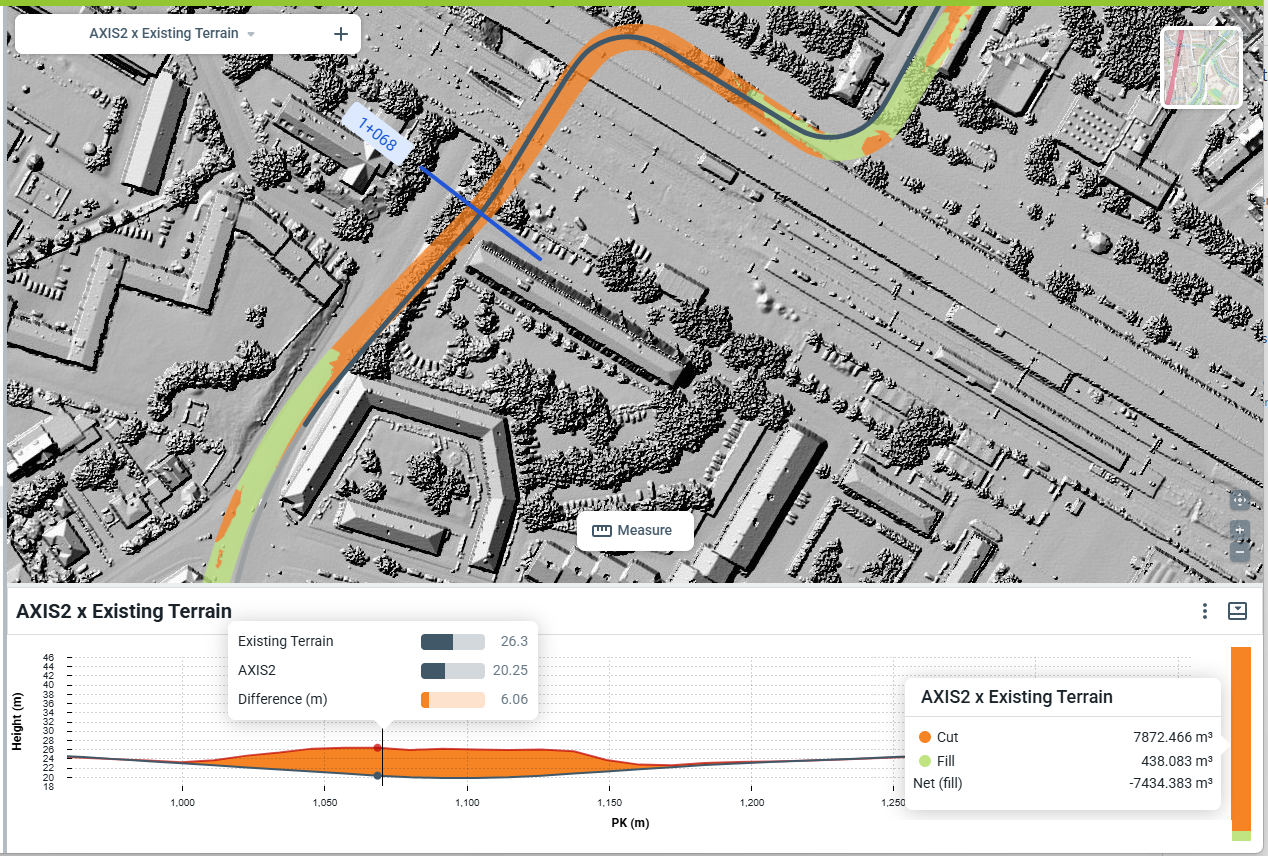

Öppna nederpanelen för att visa profilens höjdkarta.
Skillnader är färgkodade:
- Orange:Centrumlinjen är lägre än ytan.
- Grön:Centrumlinjen är högre än ytan.
-
-
Flytta musen längs profilen nedan för att se skillnaden och markera stationsintervallen på kartan.
Använd mushjulet för att zooma in eller ut på höjdkartan. En mörk linje kommer att indikera området som zoomas in på bredvid profilen på kartan.
Tvärsnitt
Med tvärsnitt kan du beräkna volymen av individuella lager över en definierad längd av din centrumlinje.
-
- Välj tvärsnitt: Välj ett tidigare skapat tvärsnitt att visa och/eller redigera (se nedan)
-
-
Skapa nytt tvärsnitt
När du skapar ett nytt tvärsnitt, fyll i dialogrutan enligt dina behov:
- Namn
- Centrumlinje: Välj en centrumlinje från de som finns tillgängliga i ditt projekt
- Startstation (PK) & Slutstation (PK): Ange längden på ditt tvärsnitt för beräkningen. Hovra över ikonen bredvid din centrumlinje om du är osäker på den exakta stationeringen.
- Lager: Skapa de individuella lagren i ditt tvärsnitt. Dalux använder mätningarna från startstationen för beräkningarna.
Skapa lager
När du klickar på Skapa lager, modellen öppnas vid din definierade startstation. Du kan använda musen för att panorera, zooma eller rotera, men du måste alltid arbeta inom detta sektionsfönster.
Spåra geometrin för det lager du vill skapa genom att klicka på dess hörn och rita en polygon.
Du kan redigera formen genom att dra i hörn, eller skapa nya hörn genom att dra från en kant. Använd Ctrl+Z eller Ctrl+Y för att ångra eller göra om dina handlingar, så att ditt slutgiltiga resultat får nödvändig noggrannhet
När du är klar klickar du på 'Spara' för att bekräfta geometrin. Ge detta lager ett namn och välj en färg.
Upprepa denna process för varje lager du vill beräkna.
När du är klar klickar du på 'Spara' för att skapa ditt tvärsnitt.
Beräknade tvärsnittslager
Välj ditt tvärsnitt längst upp för att visa mängderna för varje lager i bottenpanelen. Volymerna för varje lager beräknas baserat på din ritade geometri och de angivna start- och slutstationerna:
