Modellvalidering för BIM-samordnare

Som BIM-samordnare tillåter Dalux dig att skapa en uppsättning fördefinierade regler och tillhandahålla dem till dina olika designteam, så att de kan självbedöma sina modeller innan de skickar in dem. På så sätt kan du fokusera på de avgörande aspekterna av designsamordningen utan att behöva delegera grundläggande frågor till designteamen.

Som ett resultat kan arkitekter och ingenjörer använda modellvalidering för att kontrollera sina modeller, göra ändringar omedelbart och meddela dig och designteamet om frågor eller eventuella ändringar.

Aktivera modellvalidering för användargrupper (modellvalidering)

Alla medlemmar i ditt designteam som har åtkomst till funktionen modellvalidering kan använda din regeluppsättning för att automatiskt granska sina modeller för konflikter, säkerhetsavstånd och validering av metadata.

Teamet kan kommunicera med dig och varandra, och du kan följa öppna frågor under designfasen.

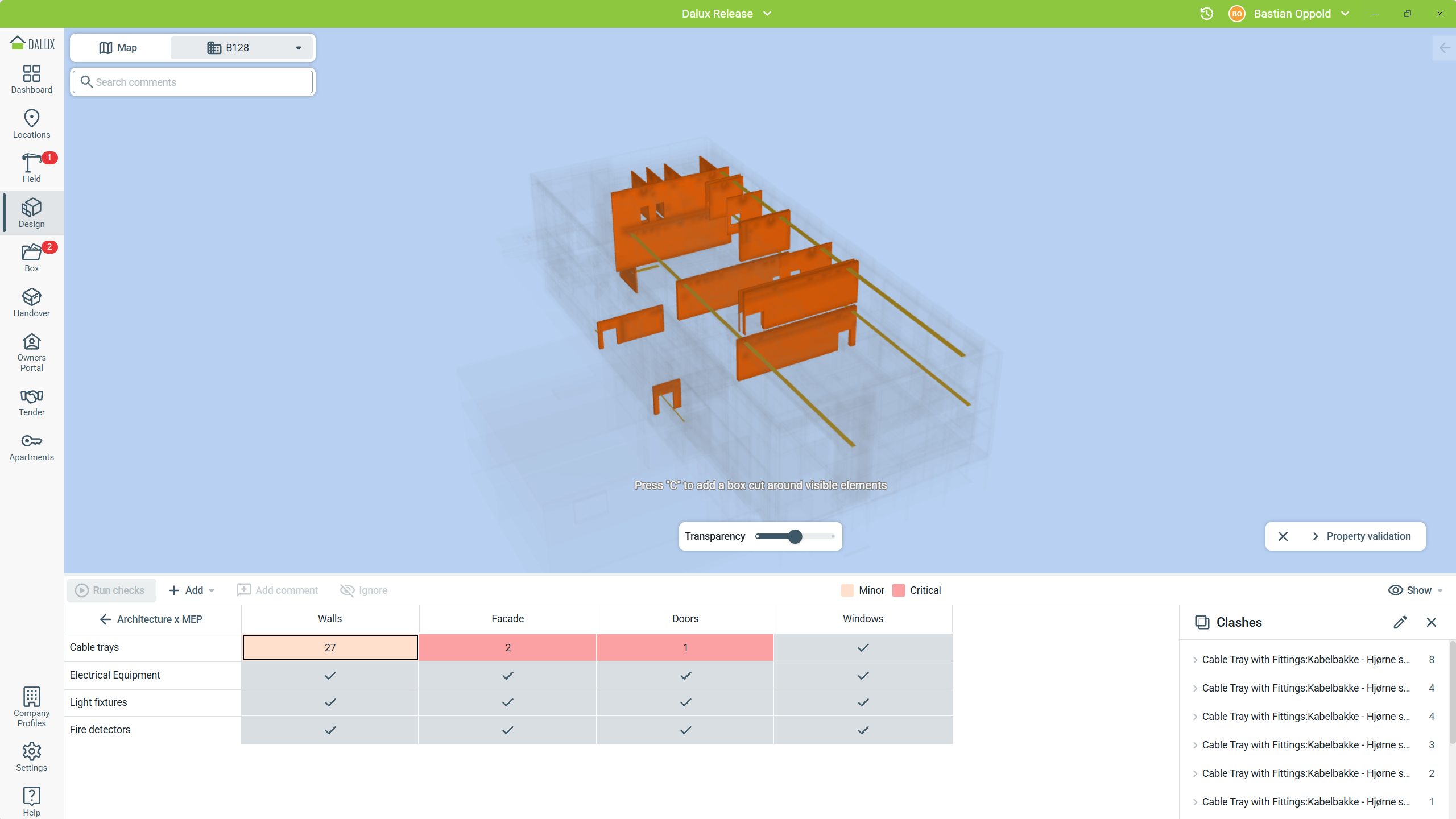

Som ett exempel kan utvärderingen av din MEP-ingenjör ge godkända kontroller för metadata och identifierade konflikter med bärande objekt, som här:

Kraven återspeglar de regler som satts av BEP (BIM Execution Plan) eller DDP (Digital Delivery Plan) i ditt projekt. Vanliga regler som sätts för denna funktion är till exempel:

• För arkitekter:
  • Konflikter: Installationer som kan kräva genomföringar och brandskyddsåtgärder
  • Egenskapskontroll: Brandsäkerhetsklassning för dörrar, fönster och väggar
  • Egenskapskontroll: Värmeflödesvärden för hållbarhetsanalys
• För konstruktörer:
  • Konflikter: Kontrollera var installationer löper igenom
  • Egenskapskontroll: Materialegenskaper för objekt
• För VVS-ingenjörer:
  • Konflikter: Installationer som krockar med andra bärande objekt
  • Egenskapskontroll: Systemklassificeringar för ventilation och vatten
  • Säkerhetsavstånd: Tillräckligt med utrymme för sprinklers
• För el-ingenjörer:
  • Konflikter: Kablar som krockar med andra installationer eller bärande objekt
  • Egenskapskontroll: Spänning, ljusstyrka etc.
  • Säkerhetsavstånd: Mellan kablar och andra element

Administration

Aktivera funktionen och ge åtkomst till alla parter som ska kunna utföra kontroller på sina modeller. Ställ sedan in regler för varje disciplin enligt ovanstående krav i ditt projekt.

Den här artikeln förklarar processen i detalj: Hur man ställer in modellvalidering

Discipliner

Ställ in varje disciplin enligt designteamet, såsom arkitekter, konstruktionsingenjörer, MEP-ingenjörer etc.

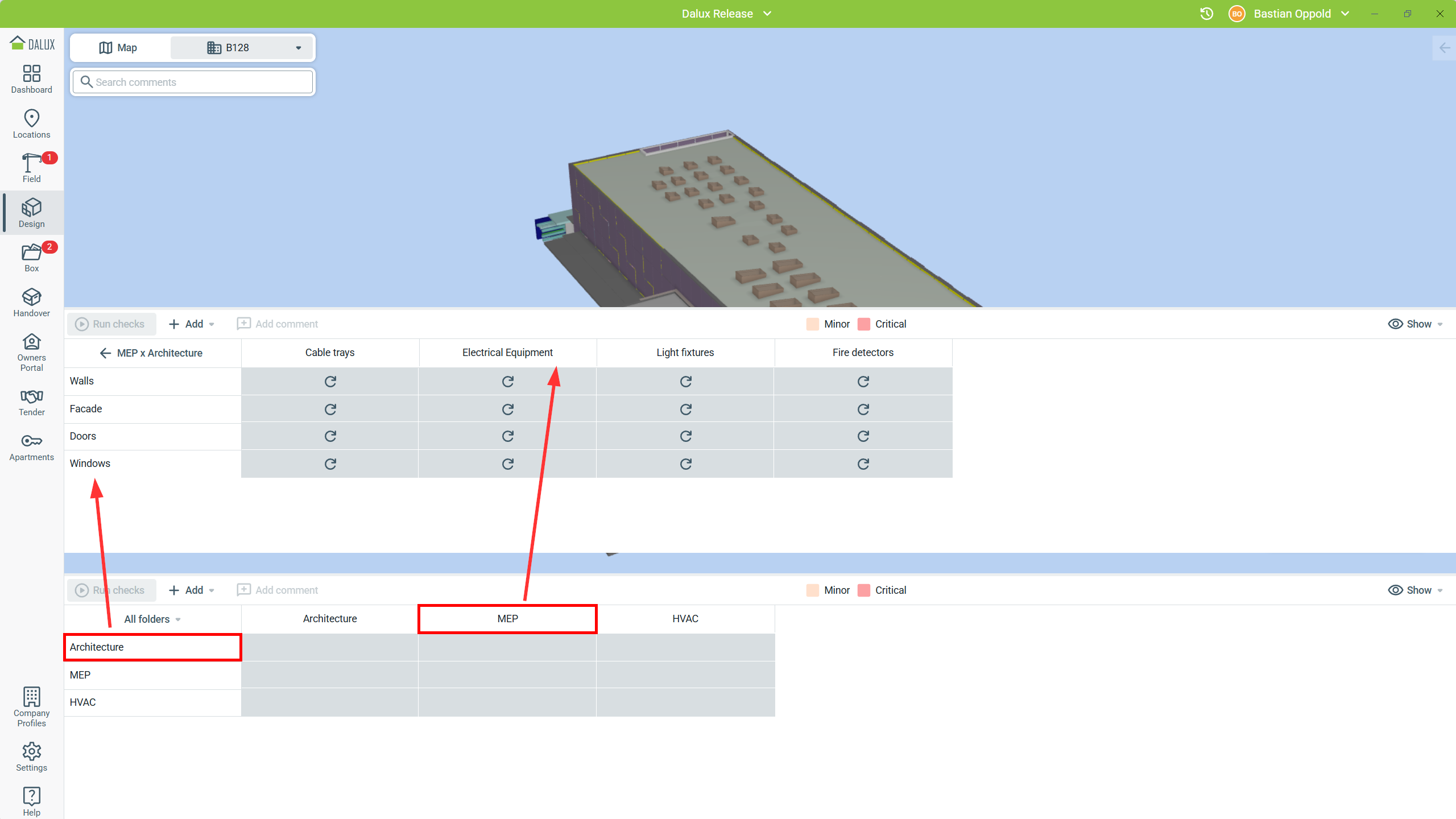

Skapa en objektgrupp för varje relevant objektklass i disciplinerna:

Hänvisa till den tekniska artikeln för att se mer i detalj hur du kan ställa in discipliner och objektgrupper: Hur man ställer in discipliner och objektgrupper.

Konflikt- och säkerhetsavståndsinställningar

För varje cell i modellvalideringsmatrisen, ange regler för konflikter och säkerhetsavstånd när det är relevant. Om det inte finns några regler för två objektgrupper, lämna cellen tom. Om en regel är kritisk och designändringar/koordinering är avgörande för att lösa uppgiften, sätt allvarlighetsgraden till 'Kritisk'.

Exempel:

Kabelstegar passerar ofta genom väggar, vilket bör beaktas med genomföringar i väggens konstruktion. Detta kan implementeras som en konflikt med låg allvarlighetsgrad.

Eventuella genomföringar i bärande väggar kan implementeras med kritisk allvarlighetsgrad, eftersom potentiella förändringar i designen måste hanteras tidigt för att undvika en större omprojektering i ett senare projektstadium.

Kontroller för samma objektgrupp, som dörrar mot dörrar, är vanligtvis inte nödvändiga att implementera som en regel.

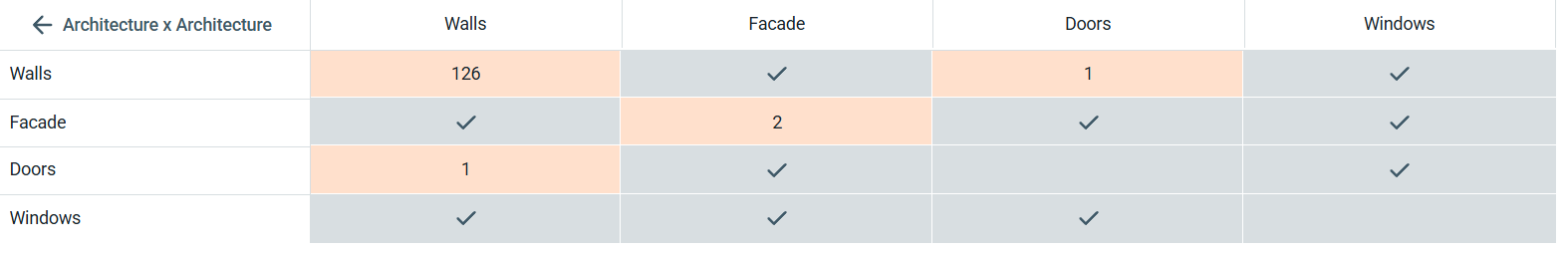

Uppsättningen kan se ut så här:

Inställning av egenskapsregler

När du ställer in dina egenskapsregler rekommenderar vi att du ställer in dem enligt din BEP eller DDP. Genom att ställa in reglerna, som i detta exempel, säkerställer du att alla krav kontrolleras metodiskt och att du kan se till att datakvaliteten garanteras över alla projektfaser.

Ofta har du en lista över egenskaper som en del av din BEP/DDP, beroende på LOD, för vilka du bör ställa in en existenskontroll.

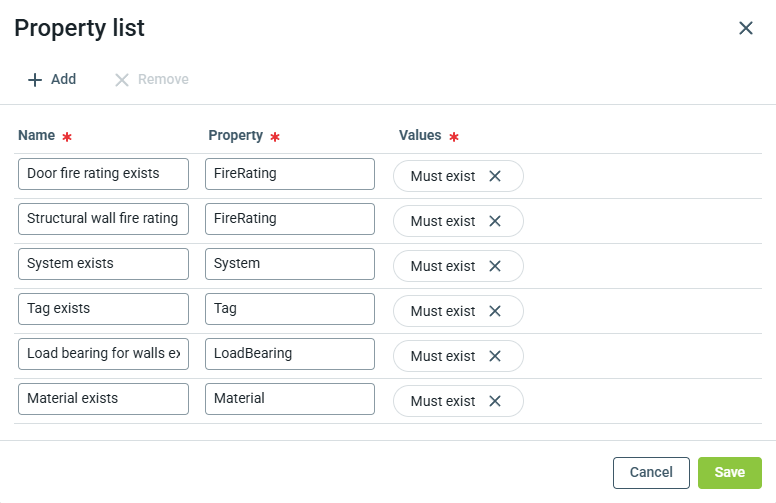

Många av dessa krävs över flera discipliner, såsom typnamn, material eller dimensioner. Den resulterande inställningen ser ut på följande sätt:

I vissa fall vill du kontrollera specifika värden, såsom brandklassningar eller U-värden. För dessa fall ställ in särskilda regler enligt dina behov.

För båda dessa fall, ställ in egenskapsregler.

Inställning av egenskapskontroller

När du ställer in dina egenskapskontroller rekommenderar vi att du ställer in kontrollerna enligt dina designfaser eller det LOD/LOI som krävs.

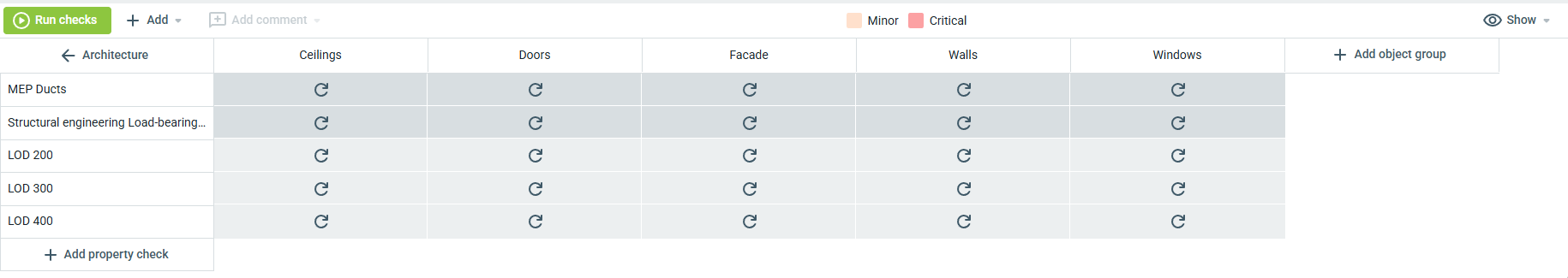

Varje egenskapsvalidering bör kontrolleras mot alla objektgrupper och inkludera de regler för egenskaper som är relevanta för den fasen. I detta exempel visar det slutliga resultatet kontroller för LOD 200, 300 och 400 för objektgrupper inom arkitekturdisciplinen.

För varje objektgrupp och varje egenskapskontroll, välj alla regler som behöver uppfyllas av de levererade modellerna vid denna designfas.

Läs den här artikeln för att se hur designteamet använder denna inställning: Modellvalidering för arkitekter och ingenjörer
