Dalux TwinBIM je funkcija razširjene resničnosti v Daluxu. S TwinBIM se model lahko prikaže kot prekrivanje na dejansko lokacijo na terenu. Za to funkcijo je potreben 3D model. Vse, kar potrebujete za uporabo TwinBIM, je mobilna naprava.
Tehnične informacije
Podprte Android naprave si lahko ogledate tukaj.
Podprte iOS naprave si lahko ogledate tukaj.
Videoposnetek
Kako nastaviti TwinBIM
Uporabniške pravice
Vsakdo na projektu lahko dostopa do TwinBIM, saj je del Lokacije modula. V Daluxu ni potrebnih nastavitev za TwinBIM, saj je funkcija vedno aktivirana.
Tehnične informacije
TwinBIM omogoča kateri koli IFC in podpira tudi modele iz različnih BIM programskih oprem, naloženih v projekt. Pri tem mora imeti model definirane prostore in hkrati deluje TwinBIM samo za en prostor naenkrat.
Kako uporabljati TwinBIM
Za začetek uporabe TwinBIM morate biti na lokaciji in v prostoru, v katerem želite združiti ogled modela in realnega prostora.

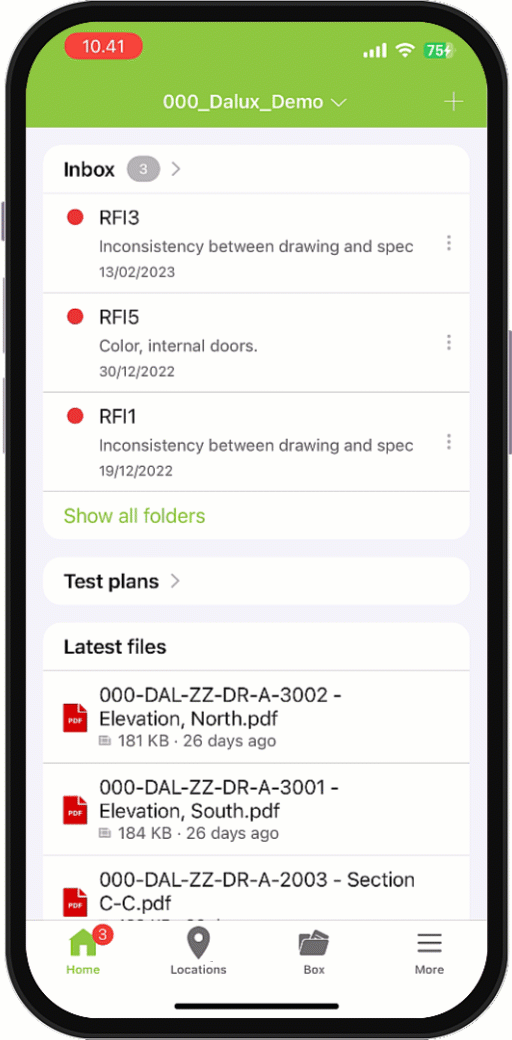

Nato odprite mobilno aplikacijo Dalux. Poiščite enako lokacijo na načrtu ali v 3D. To storite tako, da greste na Lokacije v spodnji opravilni vrstici. Nato poiščite dotično stavbo in želeno etažo. Stavba je izbrana na vrhu zaslona, etaže pa so izbrane na dnu.
Ko ste na pravem mestu fizično in v 3D modelu, odprite TwinBIM s pritiskom na -ikono v spodnjem levem kotu zaslona.
Ko ste odprli TwinBIM, morata biti model in okolje poravnana.

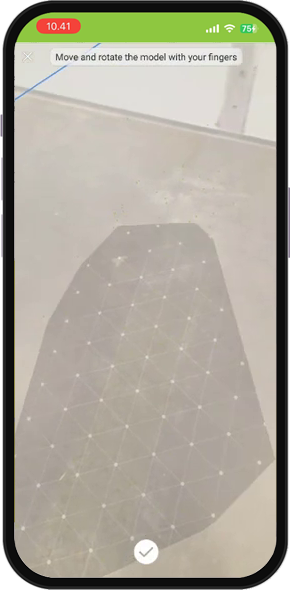

Korak 1: Določite tla (pod)
Napravo držite na normalni ali rahlo dvignjeni višini. Usmerite kamero proti tlom.
Ko so tla določena, premaknite napravo proti tlom, da zagotovite pravilno poravnavo tal s površino.

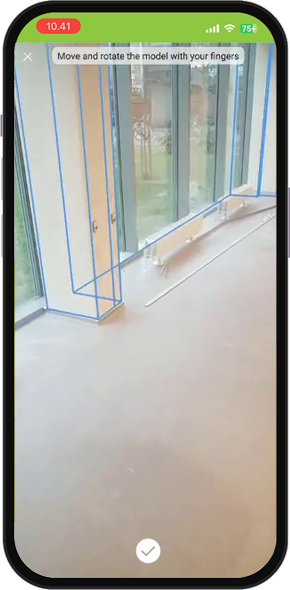

Korak 2: Poravnajte model z okolico
Nato je treba model poravnati. Uporabite en prst za premikanje prostora ali dva prsta za obračanje in rotacijo modela. Priporočljivo je uporabiti stene ali stebre za pravilno poravnavo modela.
Korak 3: Začnite uporabljati TwinBIM

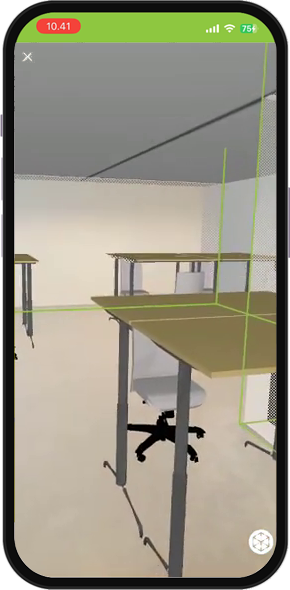

Ko sta model in okolje poravnana, pritisnite kljukico na dnu. Model se bo naložil in prikazal kot prekrivanje nad okoljem.
Če je potrebno, se lahko poravnava ponovi s pritiskom na -ikono v spodnjem desnem kotu.

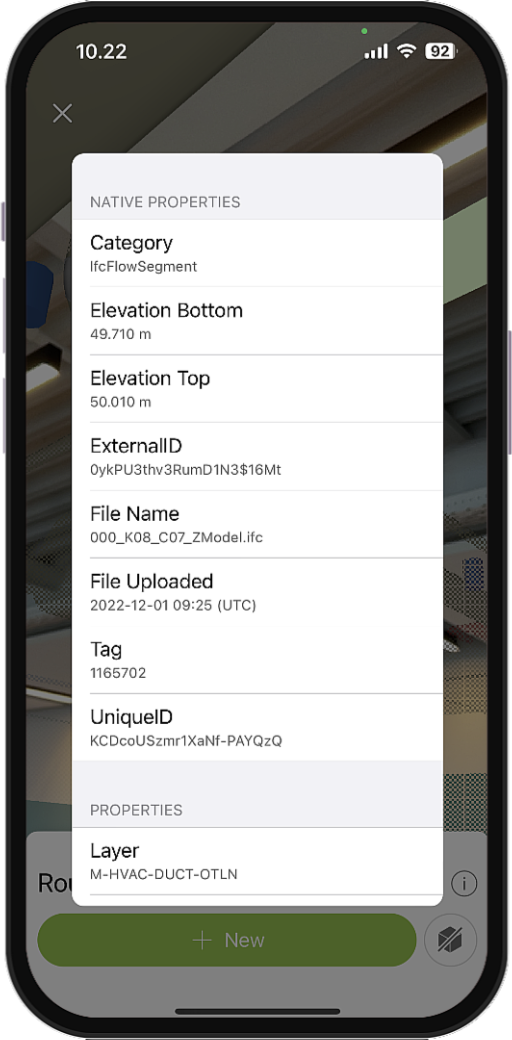

Ko je TwinBIM aktiven, so na voljo iste funkcije kot pri ogledu 3D modela. Elemente je mogoče pritisniti in prikazati več informacij. Možno je tudi ustvarjati tudi nove registracije.
Elementi se lahko skrijejo, prosojnost modela pa lahko prilagodimo.
