Ta članek pojasnjuje, kako uporabiti funkcijo Količine v Dalux InfraField za povzemanje lastnosti elementov in merjenje razlik med površinami in/ali poravnavami.
Tehnične informacije
Za uporabo te funkcije morate uporabljati namizno aplikacijo Dalux.
Preberite ta članek, da se naučite, kako ga prenesti: Namizna aplikacija.
Obstajajo 3 glavni načini uporabe količin v InfraField.
- Ustvarite lahko filtre na osnovi elementov in iz lastnosti pridobite količine.
- Primerjate lahko prostornino dveh površin terena in izračunate razliko v prostornini.
- Primerjajte površino s poravnavo in izračunajte razliko v metrih.

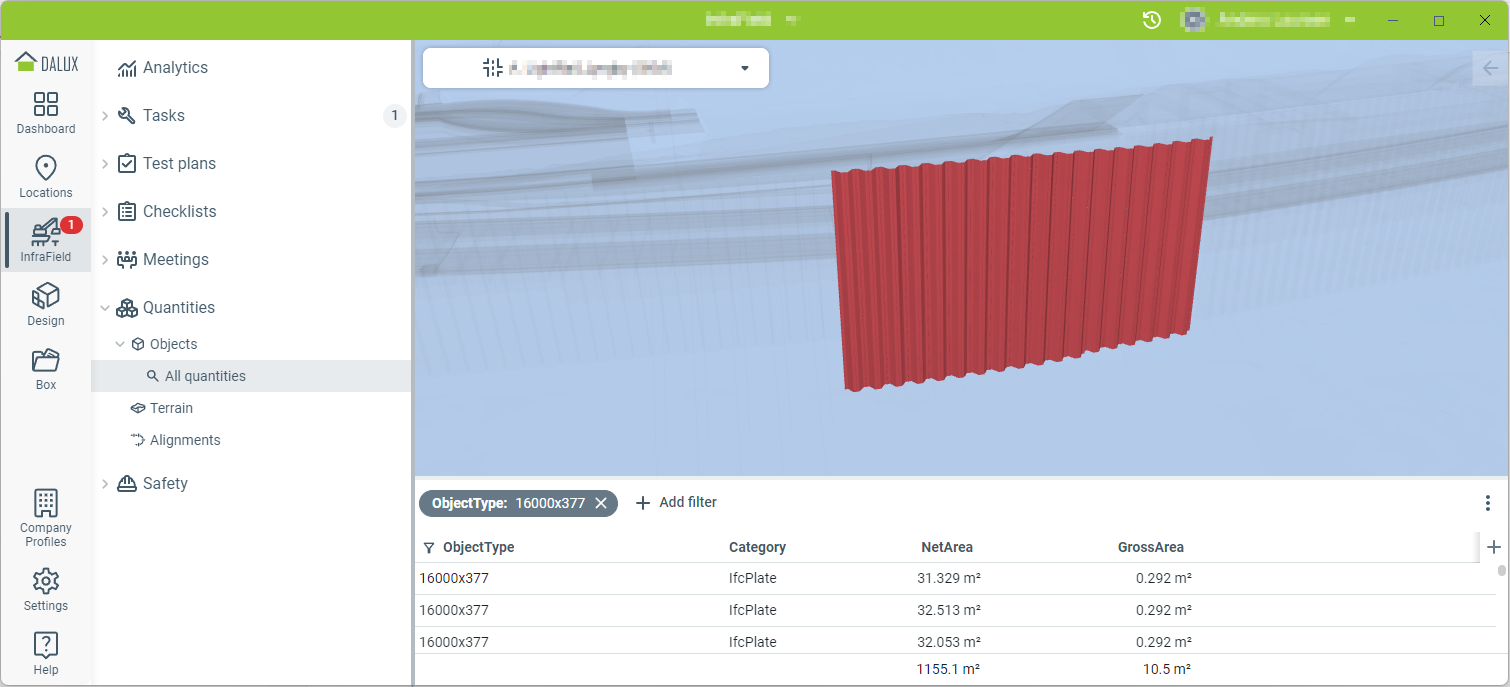

Elementi
BIM podatke lahko filtrirate znotraj določene strukture ali območja in z uporabo lastnosti elementov ustvarite količine, ki jih nato lahko izvozite v preglednice ali shranite kot filtre.
Izbirnik: Izberite strukturo ali
območje, ki si ga želite ogledati.
Kliknite , da to shranite kot filter ali izvozite podatke v preglednico.
Več o filtriranju podatkov in ustvarjanju filtrov najdete tukaj: Kako uporabljati Količine.
Teren
Funkcija količine terena v InfraField bo primerjala dve površini in izračunala razliko med njima v prostornini.
Pojdite na:
InfraField
Količine
Deaktiviraj pogodbe
- Površina: Tukaj definirate površine, ki jih želite uporabiti za izračun prostornine in poravnav.
- Prostornina: Tukaj izračunate razliko med izbranimi površinami.

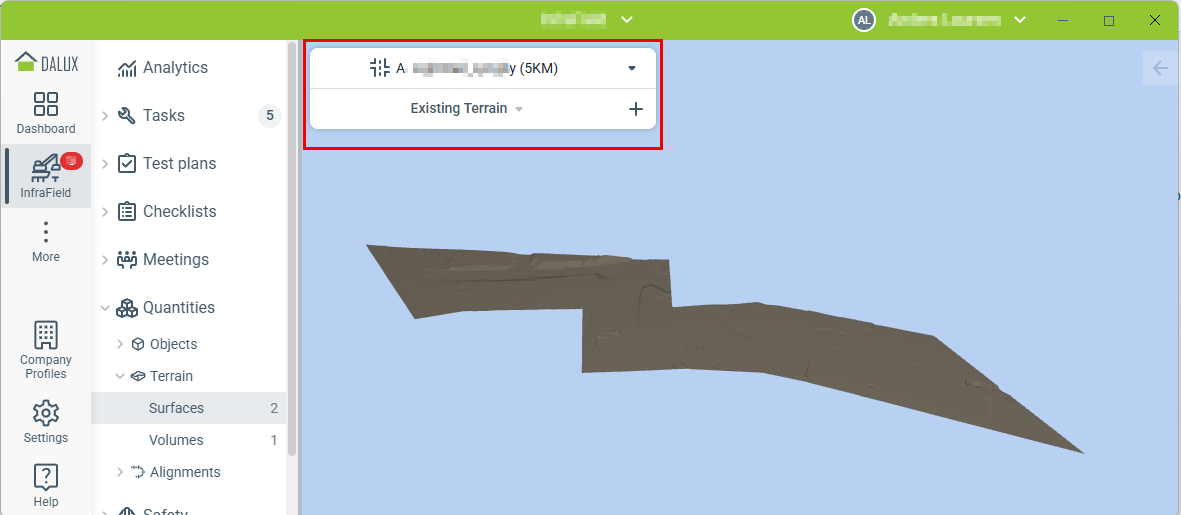

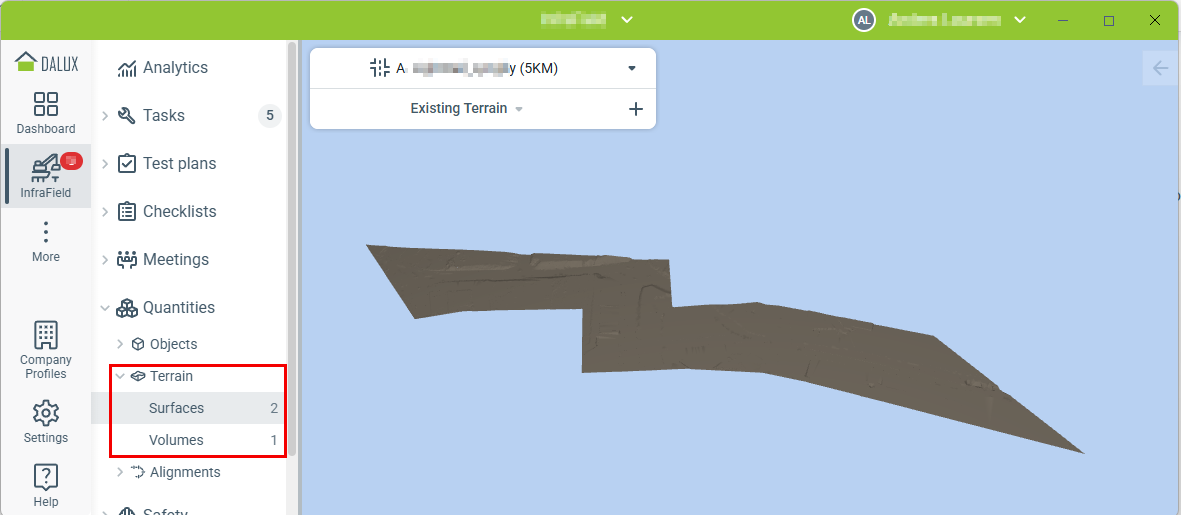

Površine
Površine se uporabljajo za generacijo količin, saj jih primerjamo med seboj ali z poravnavami. Ustvarijo se z izbiranjem elementov iz podatkov modela.
-
Izbirnik območja: Izberite območje, ki ga želite prikazati
-
Ustvari: ustvari novo površino (glej spodaj)
- Izberi prostornino: Izberite površino za prikaz in/ali urejanje (glejte spodaj)

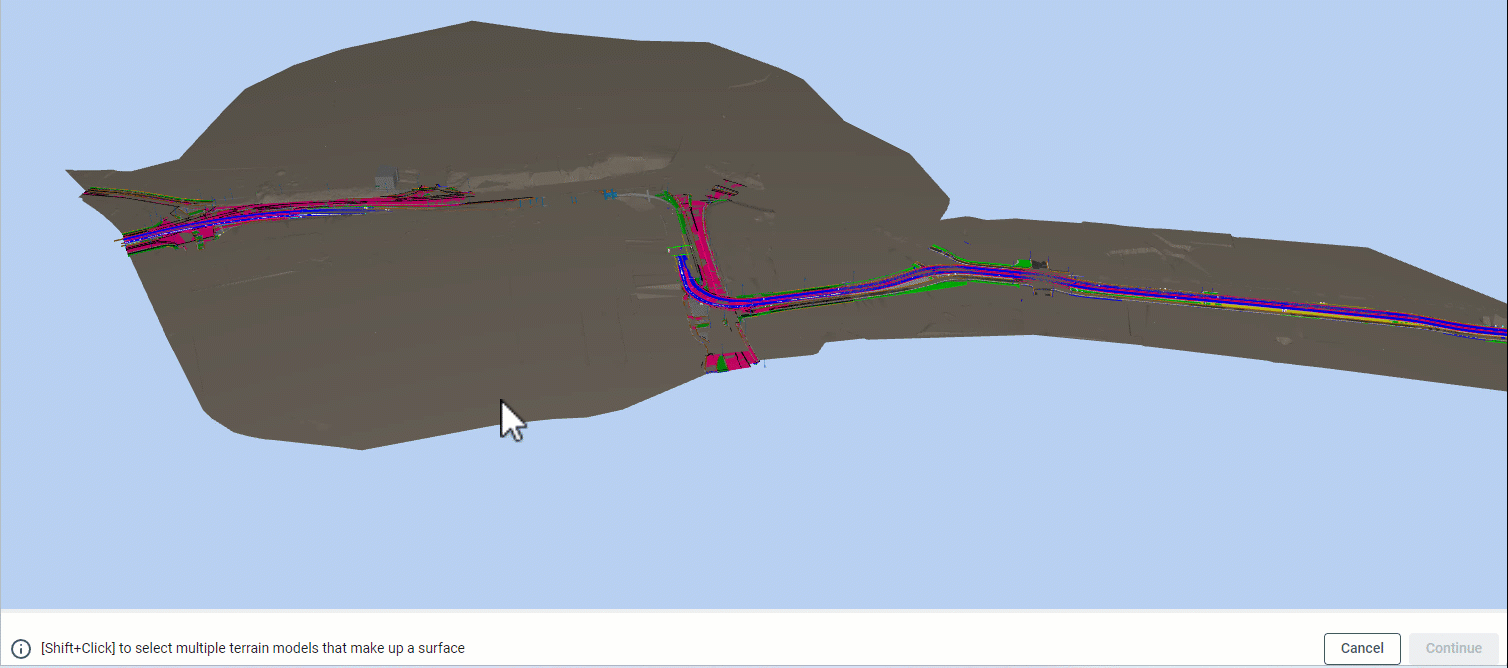

Ustvari novo površino
Ko ustvarjate novo površino, izberete površine v pogledu modela. Začnite s klikom na ikono in držite tipko Shift, da izberete več površin. Ko končate z izbiranjem, kliknite 'Nadaljuj' in vnesite ime, preden kliknete 'Ustvari'.

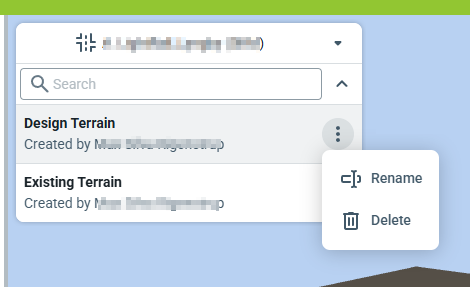

Uredi površino
Kliknite 3 pike poleg površine za urejanje.
Preimenuj: Preimenujte izbrano površino.
Izbriši: Izbrišite izbrano površino. Podatki so trajno izbrisani in jih ni mogoče povrniti. Model ni prizadet zaradi tega dejanja.

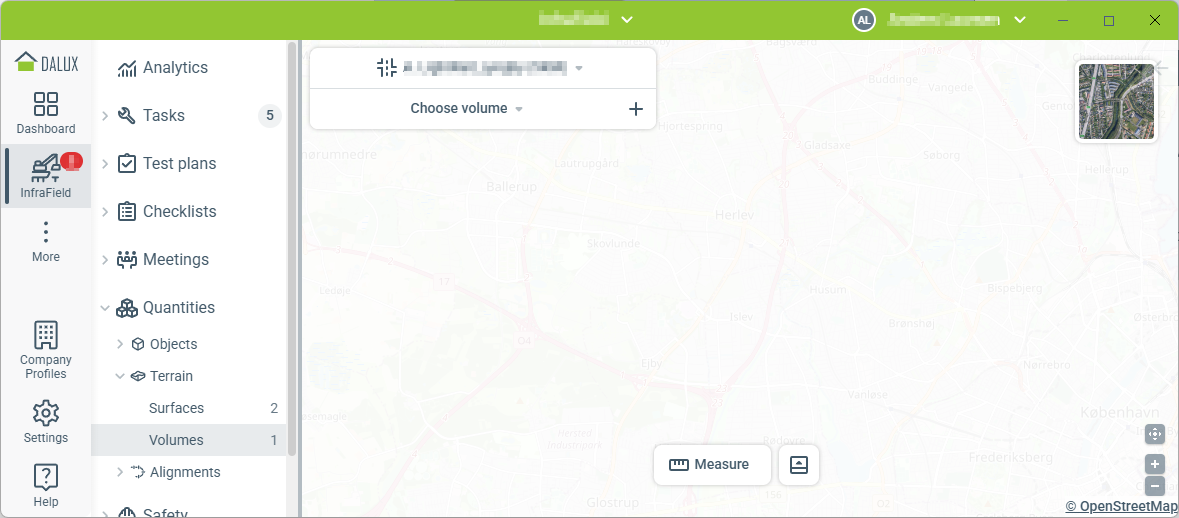

Prostornine
Prostornine se izračunajo z primerjavo dveh površin ali z primerjavo površine z določeno višino. Prikazani so na zemljevidu kot barvno kodirana območja, ki prikazujejo cone reza in polnila.
-
- Izberi: Izberite prostornino za prikaz in/ali urejanje (glejte spodaj)
-
-
Merjenje: Dodajte merjenje površine ali črte; podatki ne bodo shranjeni, če zapustite to stran.
-
Odpri spodnjo ploščo: Odprite seznam prostornin (glejte spodaj)

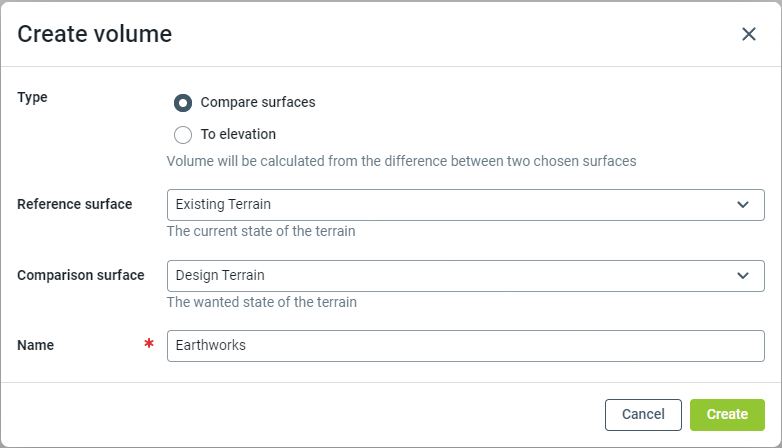

Ustvari novo prostornino
Vrsta: Izberite, kako želite, da se prostornine izračunajo
- Primerjaj površine: Izberite dve površini za uporabo pri izračunu.
- Na višino: izberite površino in višino, ki ju želite uporabiti pri izračunu.
Referenčna površina (če primerjate površine): izberite površino, ki bo referenčna površina. To bi moralo biti trenutno stanje terena.
- Reži označuje, koliko je treba odstraniti iz referenčne površine.
- Napolni označuje, koliko je treba dodati na referenčno površino.
Primerjalna površina: izberite površino, ki jo boste uporabili pri izračunu, npr. teren ali model formacije.
Višina (če se primerjate z višino): vnesite višino, ki bo uporabljena pri izračunu.
Ime: To identificira površino v pogledu seznama.

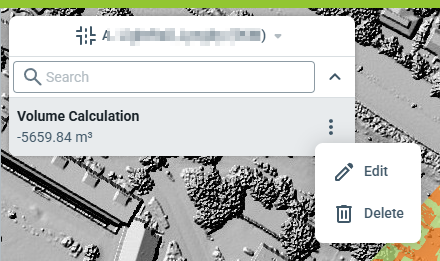

Uredi prostornino
Kliknite 3 pike poleg prostornine za urejanje.
-
Uredi: Uredite izračun izbrane prostornine. Izračuni se bodo posodobili samodejno po tem, ko shranite svoje delo.
-
Izbriši: Izbrišite izračun izbrane prostornine. Podatki so trajno izbrisani in jih ni mogoče povrniti.

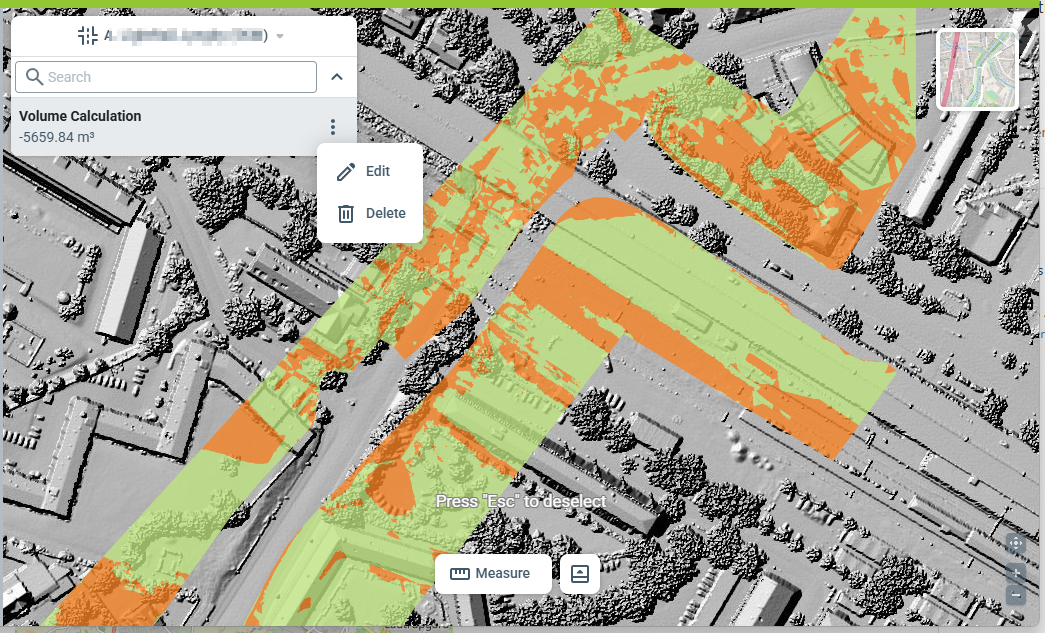

Zeleno označuje polnilo, oranžna pa označuje rez (glejte spodaj za podrobnosti).

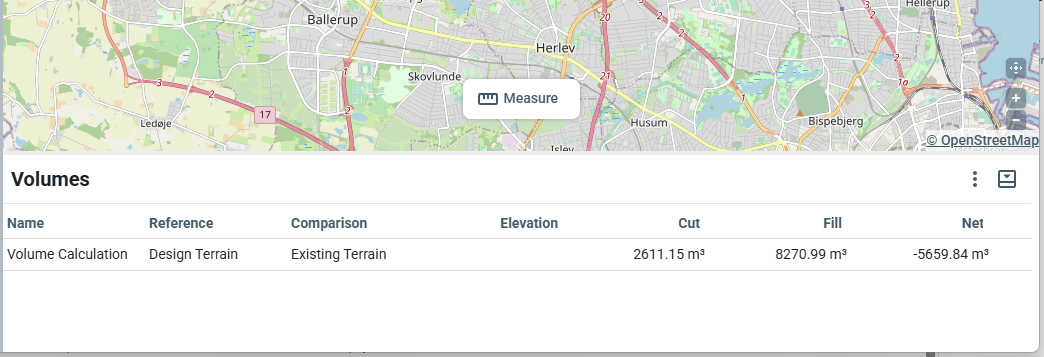

Spodnja plošča
-
Več: Kliknite na 3 pike, da izvozite podatke v preglednico.
-
Zapri ploščo: Kliknite tukaj za zaprtje plošče.
Vsaka vrstica izračuna prostornine vsebuje naslednje informacije:
-
- Ime: Določa ime izračuna.
- Referenca: Referenčna površina uporabljena v izračunu.
- Primerjava: Površina za primerjavo uporabljena v izračunu (prazno, če je uporabljena višina).
- Višina: Višina uporabljena v izračunu (prazno, če je uporabljena površina).
- Reži: Prostornina, ki jo je treba odstraniti iz referenčne površine.
- Napolni: Prostornina, ki jo je treba dodati na referenčno površino.
- Neto: Skupna prostornina (rez-polnilo)

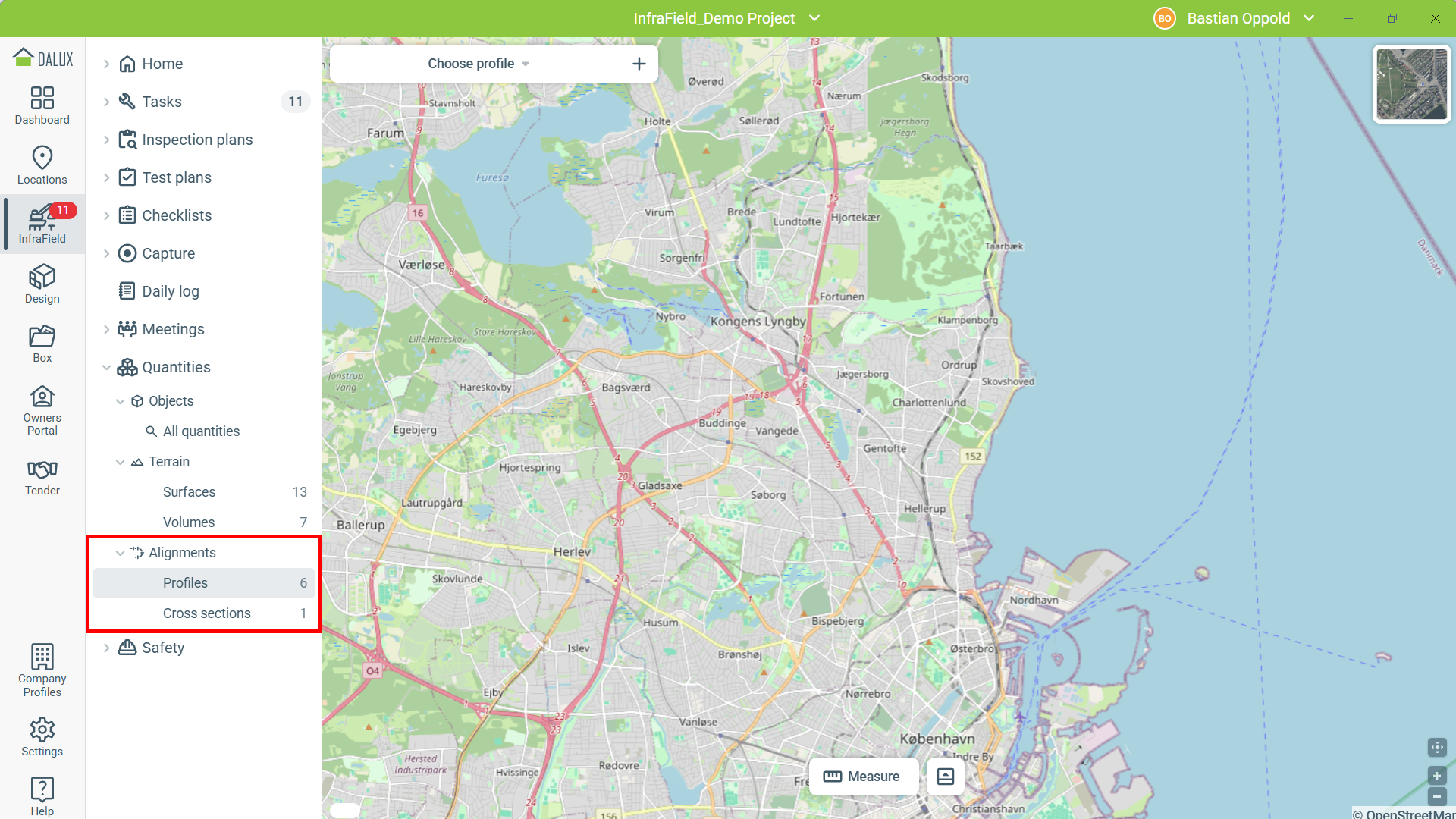

Osi
Zavihek Poravnave primerja površino z poravnavo in prikazuje razliko v višini vzdolž poravnave.
- Izberi profil: izberite prej ustvarjen profil za prikaz na zemljevidu.
-
-
-
Ustvari nov profil
Poravnava: Izberite poravnavo, ki se bo uporabila za ta profil.
Odmik poravnave: Premaknite poravnavo navpično.
Površina: Izberite površino, ki se uporablja za izračun količin skupaj s širino in naklonom reza/polnila. (glej Površina)
Koraki postaje: Namestitveni tekst za prihodnji razvoj.
Širina: Uporablja se za izračun količin skupaj s površino in naklonom reza/polnila. Lahko se prilagodi v desno in v levo.
Rezni naklon: Kot naklona, ko je poravnava pod površino, uporabljen za izračun količin skupaj s površino in širino.
Polnilni naklon: Kot naklona, ko je poravnava nad površino, uporabljen za izračun količin skupaj s površino in širino.

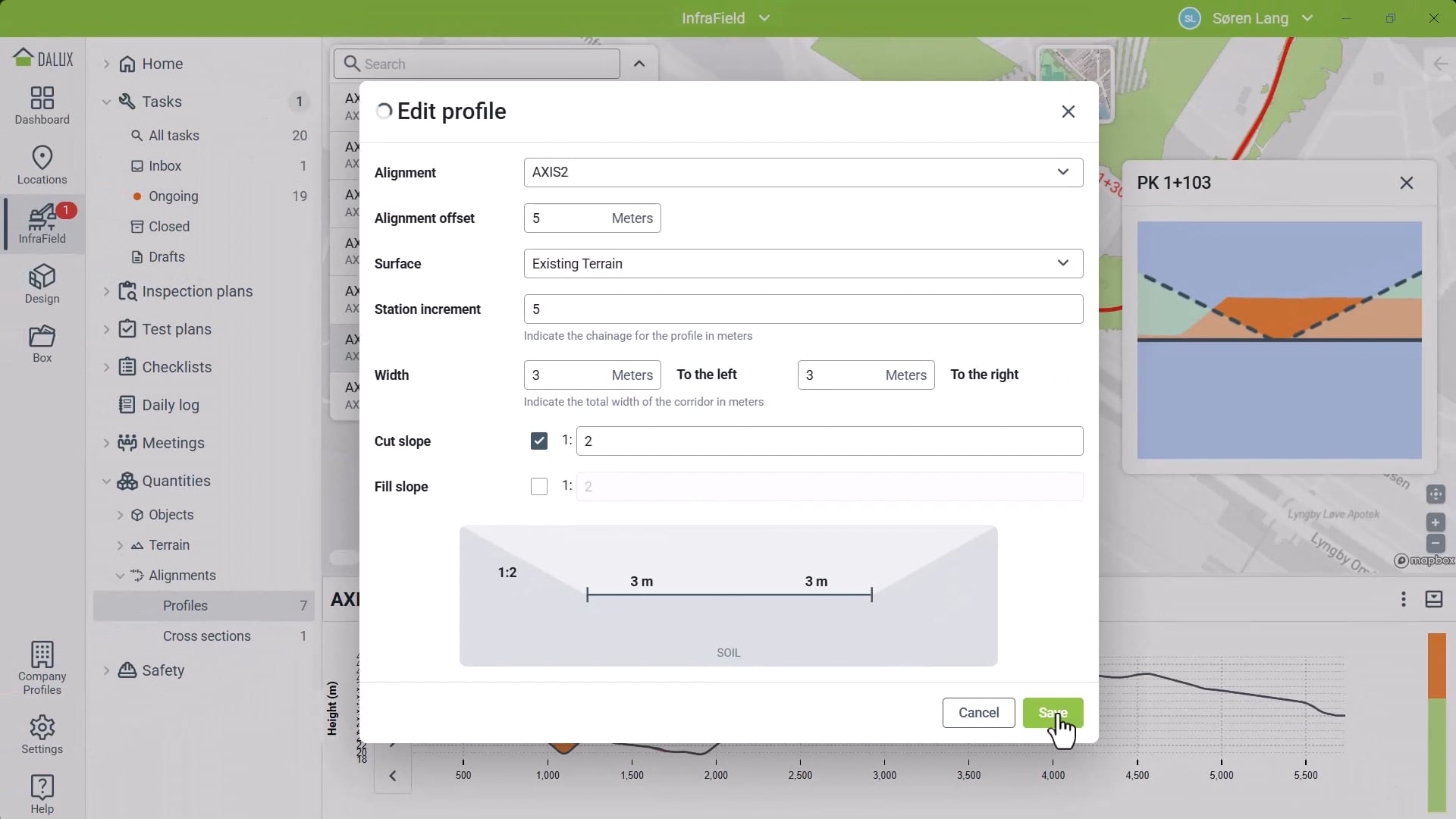

Uredi profil
Kliknite 3 pike poleg profila za urejanje.
-
-

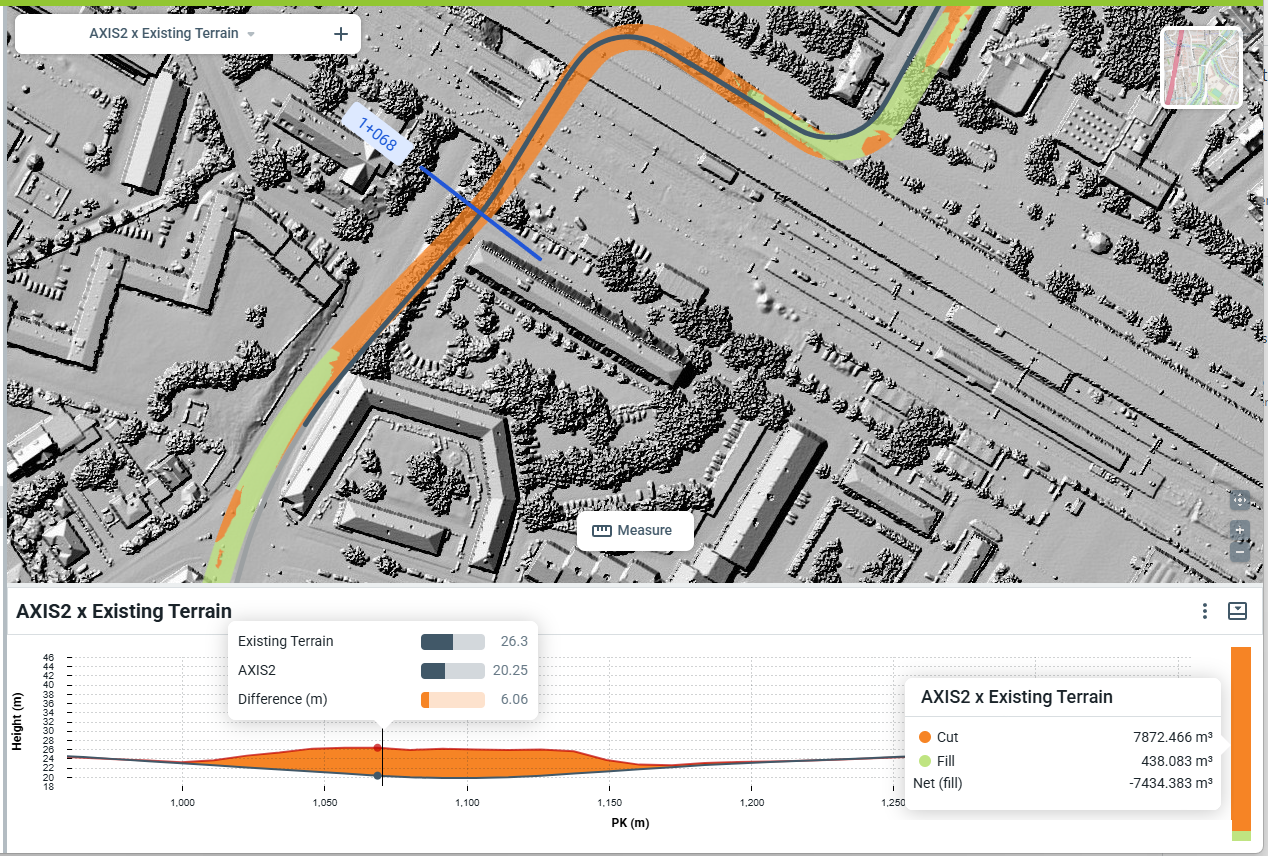

Ogled zemljevida profila
Odprite spodnjo ploščo za ogled višinskega zemljevida profila.
Razlike so barvno kodirane:
- Oranžna: Poravnava je nižja od površine.
- Zelena: Poravnava je višja od površine.
-
-
Premaknite miško vzdolž profila spodaj, da vidite razliko in označite stopenjske intervale na zemljevidu.
Uporabite kolo miške za povečavo ali pomanjšanje višinskega zemljevida. Temna črta bo označevala povečano območje poleg profila na zemljevidu.
Prečni prerezi
S prečnimi prerezi lahko izračunate prostornino posameznih plasti vzdolž določene dolžine vaše poravnave.
-
- Izberi prečni prerez: izberite prej ustvarjen prečni prerez za prikaz in/ali urejanje (glejte spodaj)
-
-
Ustvari nov prečni prerez
Ko ustvarjate nov prečni prerez, izpolnite pogovorno okno glede na vaše potrebe:
- Ime
- Poravnava: izberite poravnavo iz tistih, ki so na voljo v vašem projektu
- Začetna postaja (PK) & Končna postaja (PK): določite dolžino vašega prečnega prereza za izračun. Peljite kazalec miške nad ikono poleg vaše poravnave, če niste prepričani o natančnem označevanju postaj.
- Sloji: ustvarite posamezne sloje vašega prečnega prereza. Dalux uporablja meritve iz začetne postaje za izračune.
Ustvari sloje
Ko kliknete na Ustvari plast, se model odpre na vaši določeni začetni postaji. S miško lahko premikate pogled, povečujete ali obračate, vendar morate vedno delati v oknu tega odseka.
Sledite geometriji sloja, ki ga želite ustvariti, tako da kliknete na njegov kot in ustvarite poligon.
Obliko lahko urejate z vlečenjem kotov ali ustvarite nove kote z vlečenjem z roba. Uporabite Ctrl+Z ali Ctrl+Y za razveljavitev ali ponovitev dejanj, da bo vaš končni rezultat imel potrebno natančnost
Ko končate, kliknite 'Shrani' za potrditev geometrije. Dajte temu sloju ime in izberite barvo.
Postopek ponovite za vsak sloj, ki ga želite izračunati.
Ko končate, kliknite 'Shrani' za ustvarjanje vašega prečnega prereza.
Izračunani sloji prečnega prereza
Izberite svoj prečni prerez zgoraj, da prikažete količine vsakega sloja v spodnjem panelu. Prostornine vsakega sloja se izračunajo na podlagi vaše narisane geometrije in določenih začetnih ter končnih postaj:
