Dalux TwinBIM to funkcja rozszerzonej rzeczywistości w Dalux. Dzięki TwinBIM model może być wyświetlany jako nakładka na rzeczywistą lokalizację na budowie. Do tej funkcji wymagany jest model 3D. Wszystko, co potrzebujesz do korzystania z TwinBIM, to urządzenie mobilne.
Informacje techniczne
Obsługiwane urządzenia z Androidem można zobaczyć tutaj.
Obsługiwane urządzenia z iOS można zobaczyć tutaj.
Wideo
Jak skonfigurować TwinBIM
Uprawnienia
Każdy na projekcie może uzyskać dostęp do TwinBIM, ponieważ jest to część modułu Lokalizacje. Nie ma potrzeby konfiguracji TwinBIM w Dalux, ponieważ funkcja jest zawsze aktywowana.
Informacje techniczne
TwinBIM działa dla dowolnego modelu IFC lub obsługiwanego modelu BIM przesłanego do projektu. Jednak model musi mieć zdefiniowane pomieszczenia, a TwinBIM działa tylko dla jednego pomieszczenia naraz.
Jak używać TwinBIM
Aby zacząć korzystać z TwinBIM, musisz być na miejscu i w pomieszczeniu, w którym chcesz wyświetlić nakładkę modelu.

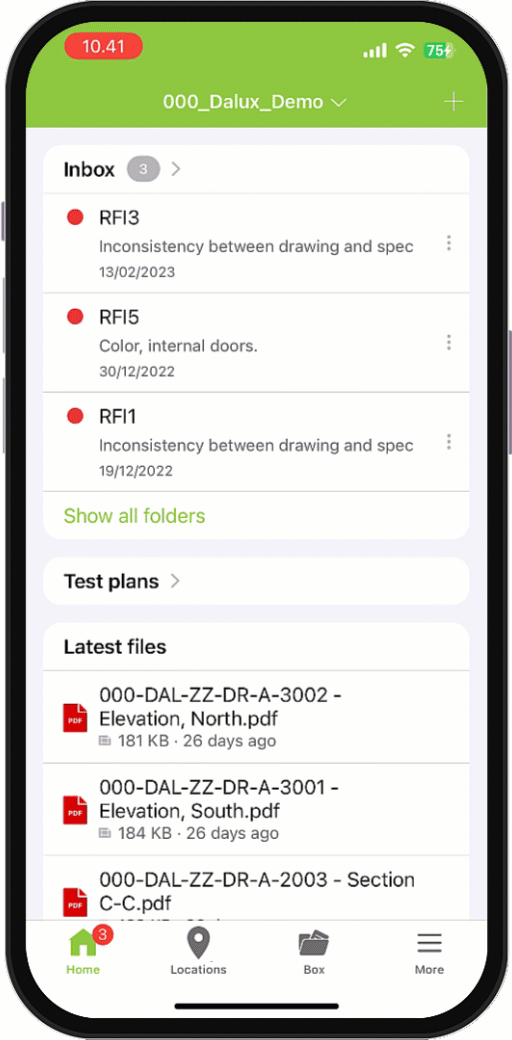

Następnie otwórz Dalux Mobile. Znajdź teraz tę samą lokalizację na rysunku lub w 3D. Można to zrobić przechodząc do Lokalizacje w dolnym menu. Następnie znajdź odpowiedni budynek i piętro, jeśli dotyczy. Budynek jest wybierany u góry ekranu, a piętra są wybierane na dole.
Kiedy znajdujesz się fizycznie we właściwym miejscu i w modelu 3D, otwórz TwinBIM, naciskając ikonę w lewym dolnym rogu ekranu.
Po otwarciu TwinBIM, model i środowisko muszą być dopasowane.

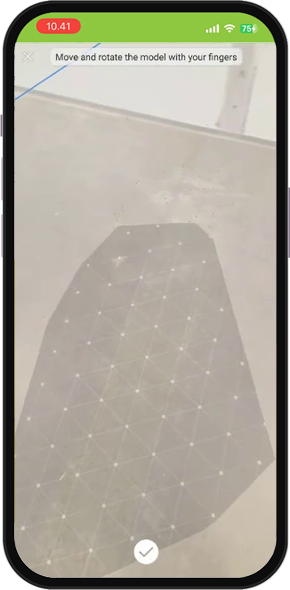

Krok 1: Zdefiniuj piętro
Trzymaj urządzenie na normalnej lub nieco podwyższonej wysokości. Teraz skieruj kamerę na podłogę.
Po zdefiniowaniu piętra przesuń urządzenie w stronę podłogi, aby upewnić się, że piętro jest prawidłowo dopasowane do powierzchni.

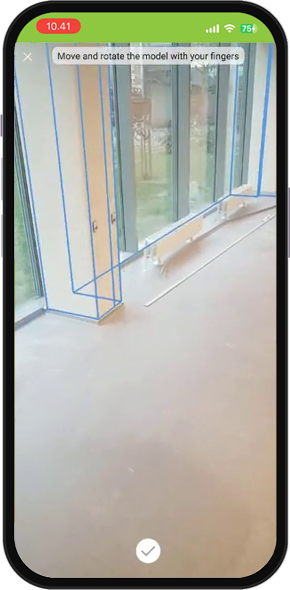

Krok 2: Dopasuj model do środowiska
Następnie model musi być dopasowany. Użyj jednego palca, aby przesunąć pomieszczenie, lub dwóch palców, aby obrócić model. Zaleca się używanie ścian lub kolumn do prawidłowego dopasowania modelu.
Krok 3: Zacznij korzystać z TwinBIM

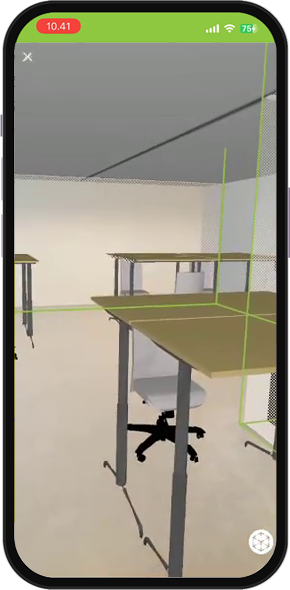

Po dopasowaniu modelu i środowiska, naciśnij na znaczek wyboru na dole. Model zostanie załadowany i wyświetlony jako nakładka na środowisko.
W razie potrzeby dopasowanie można powtórzyć, naciskając ikonę w prawym dolnym rogu.

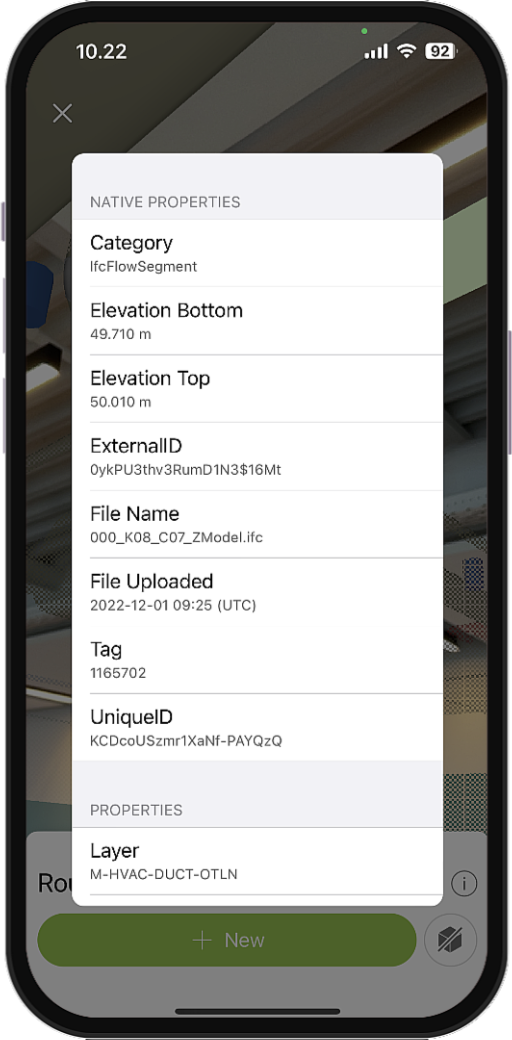

Gdy TwinBIM jest aktywne, dostępne są te same funkcje, co przy samodzielnym wyświetlaniu modelu 3D. Obiekty można nacisnąć, a można wyświetlić więcej informacji. Możliwe jest także utworzenie nowych raportów.
Obiekty można ukrywać, a przezroczystość modelu można dostosować.
