Jak korzystać z Ilości w InfraField

Ten artykuł opisuje, jak korzystać z funkcji Ilości w Dalux InfraField, aby podsumować właściwości obiektów i zmierzyć różnice między powierzchniami i/lub dopasowaniami.

Istnieją 3 główne sposoby korzystania z ilości w InfraField.

1. Możesz tworzyć filtry w oparciu o obiekty i wydobywać ilości z właściwości.
2. Możesz porównać objętość dwóch powierzchni terenu i obliczyć różnicę w objętości.
3. Porównaj powierzchnię z dopasowaniem i oblicz różnicę w metrach.

Obiekty

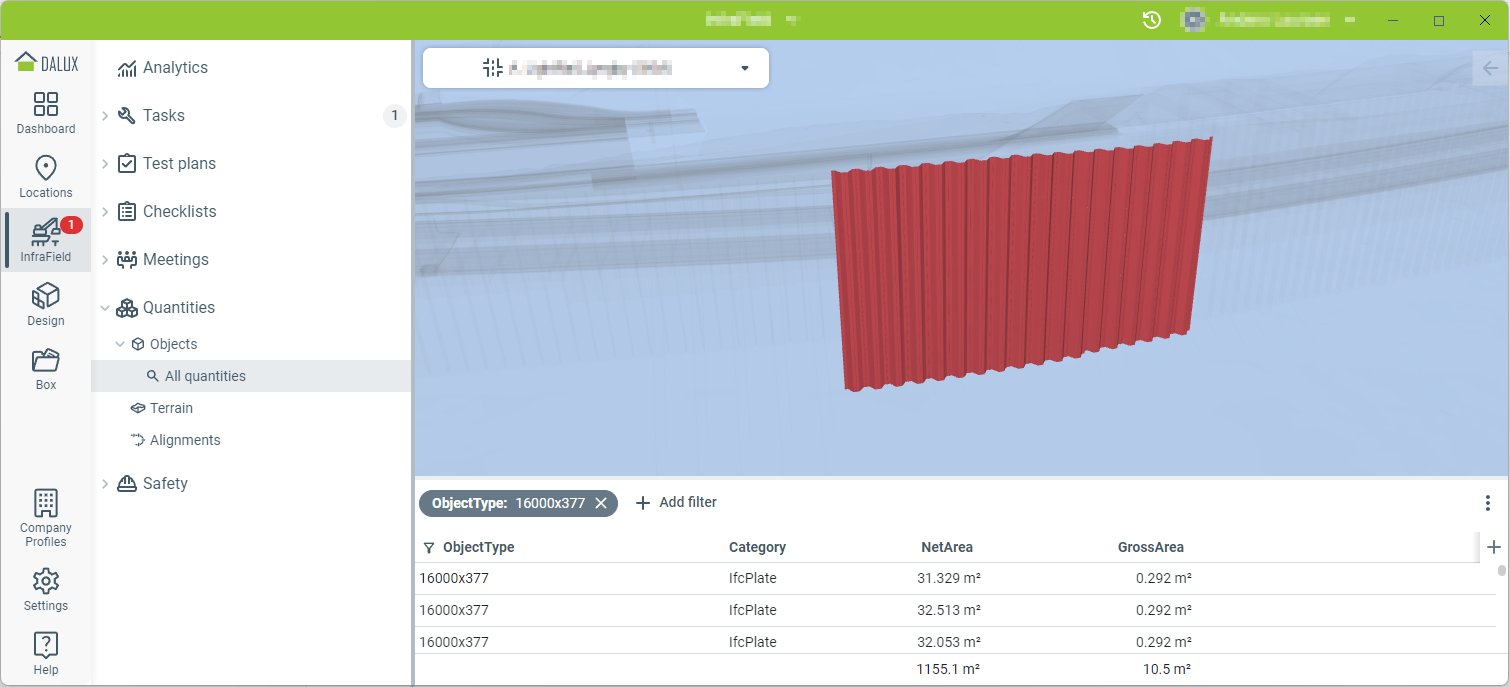

Możesz filtrować dane BIM w obrębie konkretnej struktury lub obszaru, używając właściwości obiektów do generowania ilości, które następnie można eksportować do arkuszy kalkulacyjnych lub zapisywać jako filtry.

Selektor: Wybierz strukturę lub obszar, który chcesz wyświetlić.

Kliknij , aby zapisać to jako filtr lub wyeksportować dane do arkusza kalkulacyjnego.

Dowiedz się więcej o filtrowaniu danych i tworzeniu filtrów tutaj: Jak korzystać z Ilości.

Teren

Funkcja ilości terenu w InfraField porówna dwie powierzchnie i obliczy różnicę między nimi w objętości.

Przejdź do:

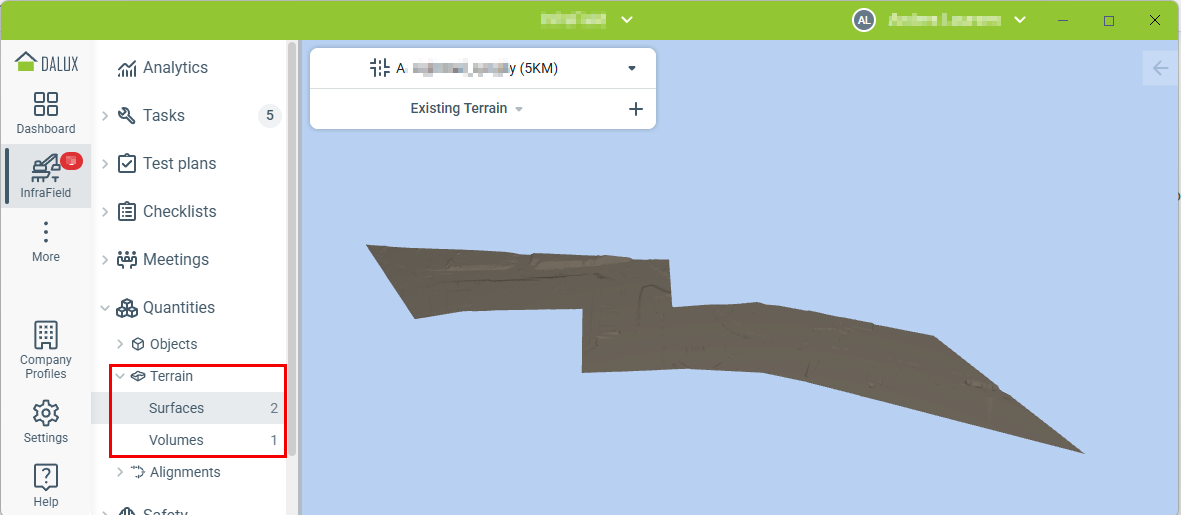

InfraField Ilości Teren

• Powierzchnia: Tutaj definiujesz powierzchnie, których chcesz użyć do obliczeń objętości i dopasowań.
• Objętość: Tutaj obliczasz różnicę między wybranymi powierzchniami.

Powierzchnie

Powierzchnie są używane do generowania ilości przez porównywanie ich ze sobą lub z dopasowaniami. Są tworzone poprzez wybór obiektów z danych modelu.

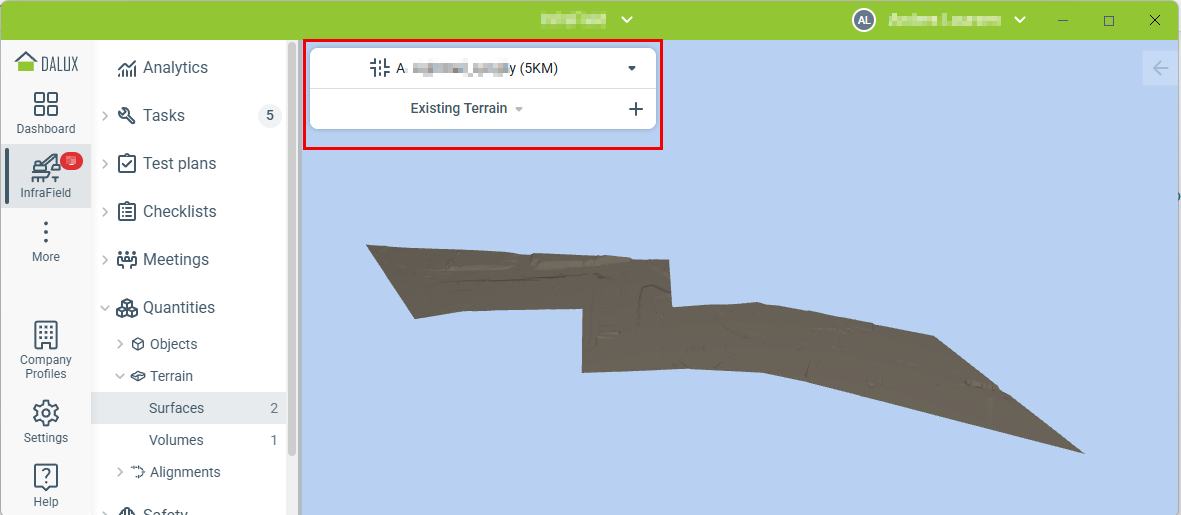

• Selektor obszaru: Wybierz obszar, który chcesz wyświetlić
• Utwórz: utwórz nową powierzchnię (zobacz poniżej)
• Wybierz objętość: Wybierz powierzchnię do wyświetlenia i/lub modyfikacji (zobacz poniżej)

Utwórz nową powierzchnię

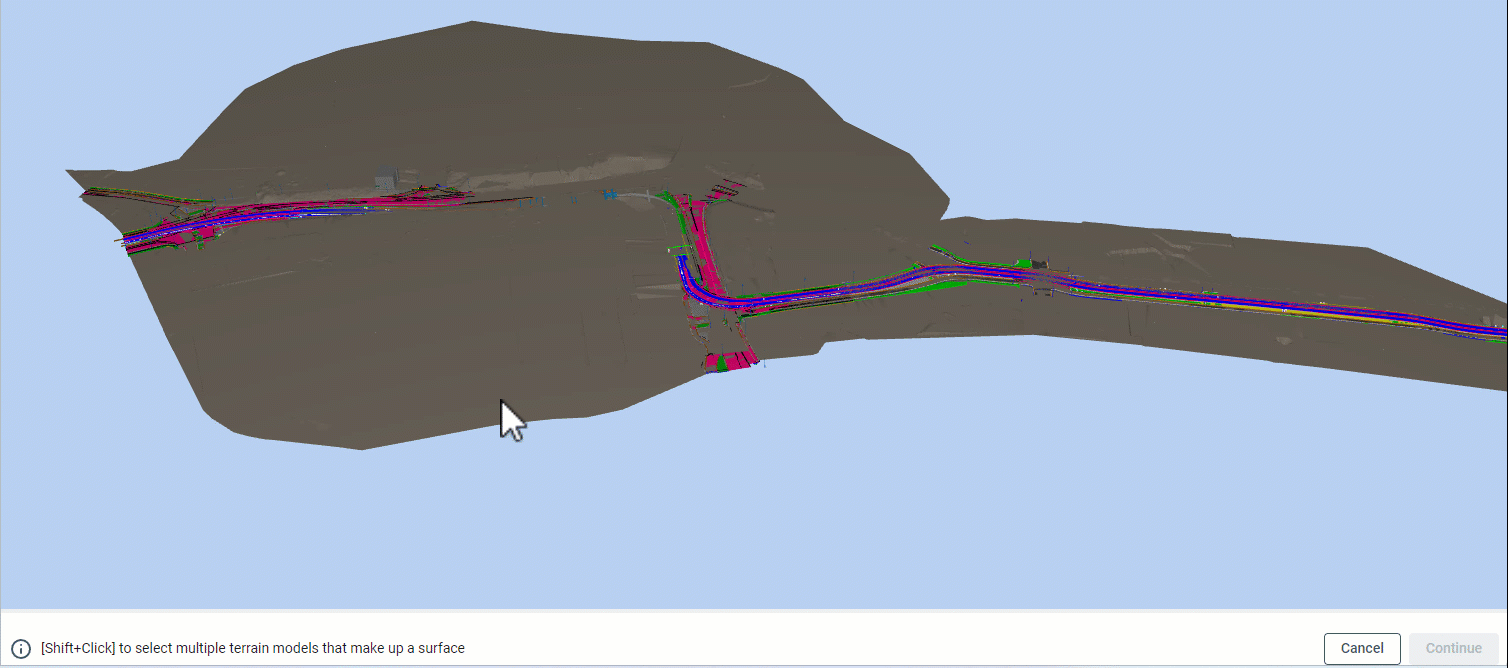

Tworząc nową powierzchnię, wybierasz powierzchnie w widoku modelu. Kliknij ikonę i przytrzymaj klawisz Shift, aby wybrać wiele powierzchni. Po zakończeniu wyboru kliknij 'Kontynuuj' i wpisz nazwę, zanim klikniesz 'Utwórz'.

Edytuj powierzchnię

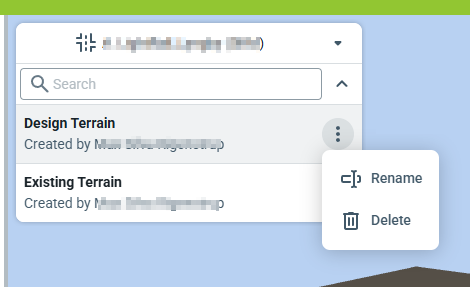

Kliknij trzy kropki obok powierzchni, aby ją edytować.

Zmień nazwę: Zmień nazwę wybranej powierzchni.

Usuń: Usuń wybraną powierzchnię. Dane zostaną trwale usunięte i nie będzie można ich odzyskać. Model nie jest modyfikowany przez tę czynność.

Objętości

Objętości są obliczane przez porównanie dwóch powierzchni lub przez porównanie powierzchni z określoną elewacją. Są wyświetlane na mapie jako obszary oznaczone kolorami, pokazujące strefy wycinku i wypełnienia.

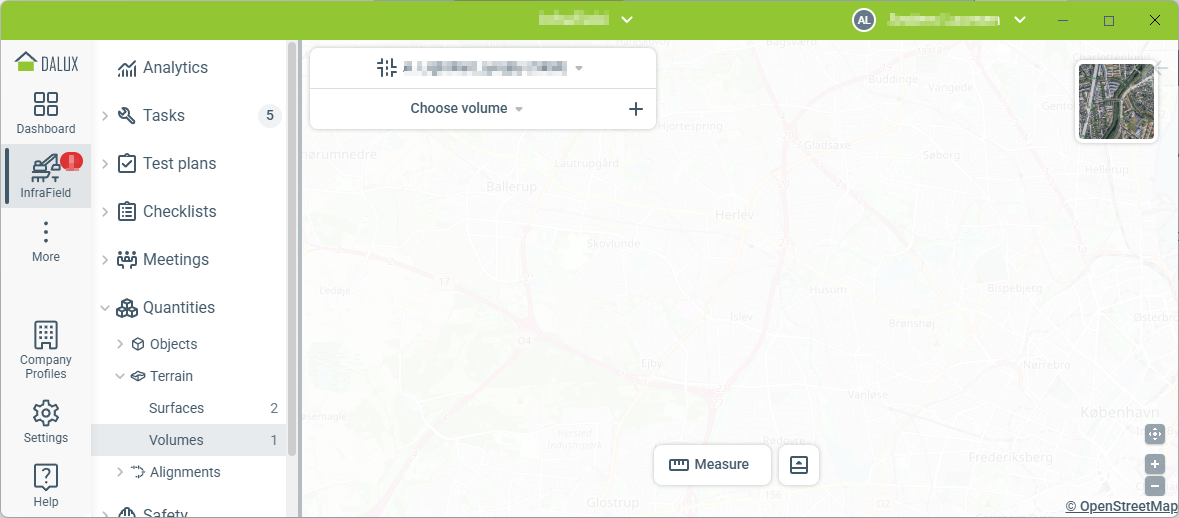

• Wybór obszaru: Wybierz obszar, który chcesz wyświetlić
• Wybierz: Wybierz objętość do wyświetlenia i/lub edycji (zobacz poniżej)
• : Utwórz nowy wiersz obliczeń objętości. (Zobacz poniżej)
• Pomiar: Dodaj pomiar obszaru lub linii; dane nie zostaną zapisane, jeśli opuścisz tę stronę.
• Otwórz dolny panel: Otwórz listę objętości (zobacz poniżej)

Utwórz nową objętość

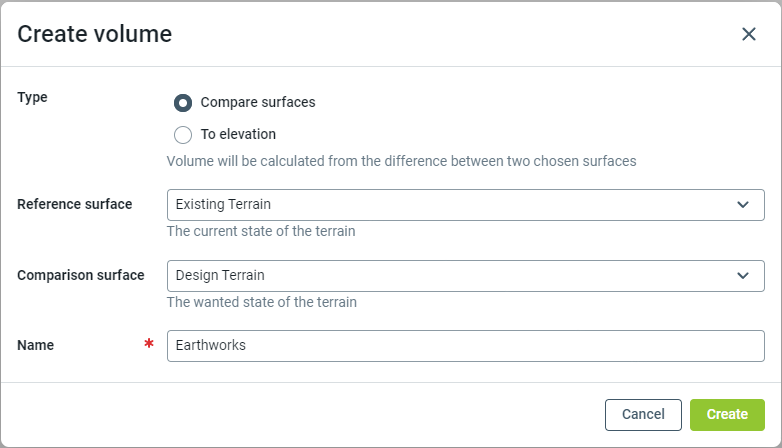

Rodzaj: Wybierz, jak chcesz, aby objętości były obliczane

• Porównaj powierzchnie: Wybierz dwie powierzchnie do użycia w obliczeniach.
• Do elewacji: Wybierz powierzchnię i elewację do użycia w obliczeniu.

Powierzchnia odniesienia (jeśli porównujesz powierzchnie): wybierz powierzchnię, która będzie powierzchnią odniesienia. Powinien to być aktualny stan terenu.

• Wycinek wskazuje, ile należy usunąć z powierzchni odniesienia.
• Dokładka wskazuje, ile należy dodać do powierzchni odniesienia.

Powierzchnia porównawcza: Wybierz powierzchnię do wykorzystania w obliczeniu, np. teren lub model formacji.

Elewacja (jeśli porównujesz do elewacji): wprowadź elewację, która ma być użyta w obliczeniu.

Nazwa: To identyfikuje powierzchnię w widoku listy.

Edytuj objętość

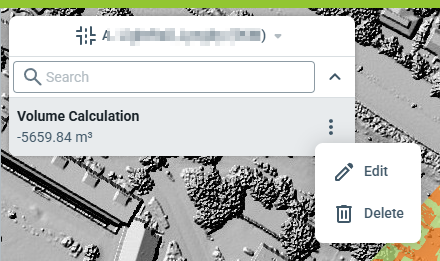

Kliknij trzy kropki obok objętości, aby ją edytować.

• Edytuj: Edytuj wybrane obliczenie objętości. Obliczenia zostaną zaktualizowane automatycznie po zapisaniu pracy.
• Usuń: Usuń wybrane obliczenie objętości. Dane zostaną trwale usunięte i nie będzie można ich odzyskać.

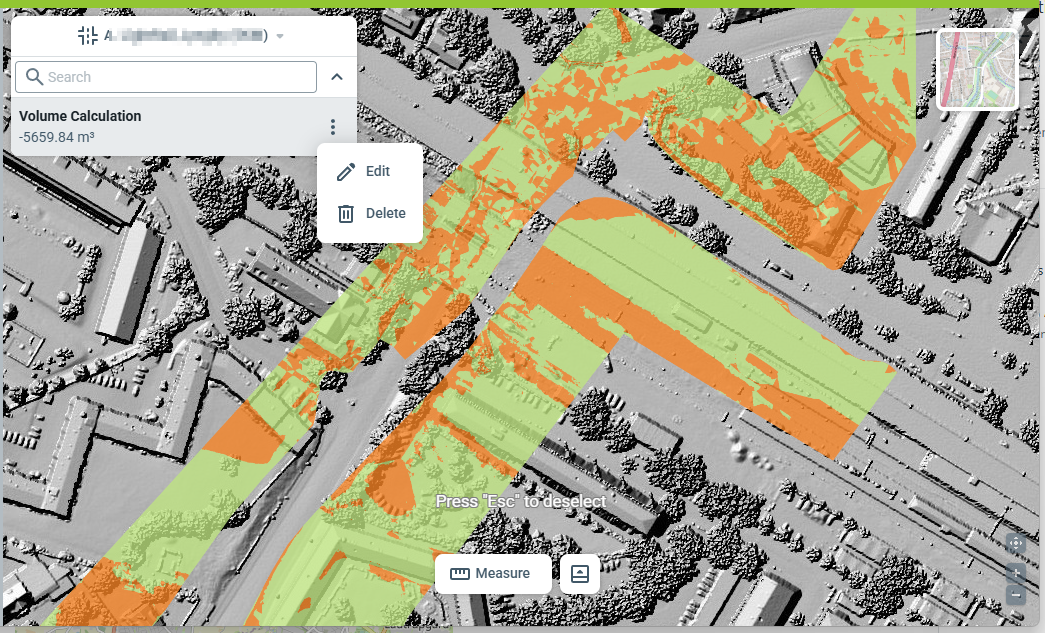

Zielony wskazuje dokładkę, podczas gdy pomarańczowy wskazuje wycinek (szczegóły poniżej).

Dolny panel

• Więcej: Kliknij trzy kropki, aby wyeksportować dane do arkusza kalkulacyjnego.
• Zamknij panel: Kliknij tutaj, aby zamknąć panel.

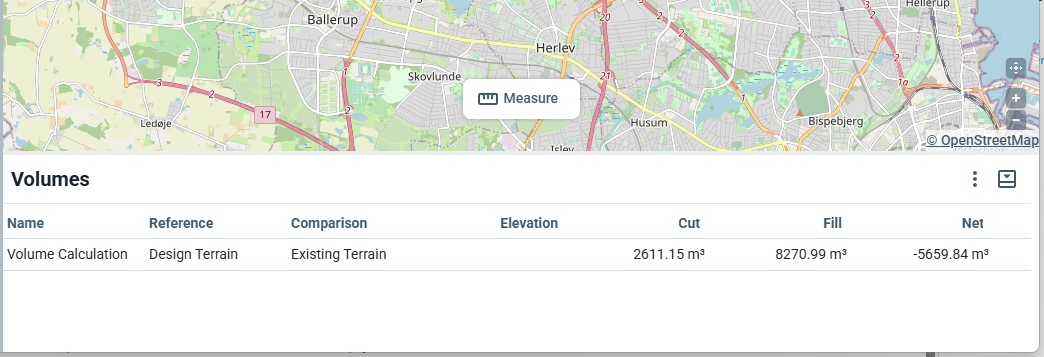

Każdy wiersz obliczenia objętości składa się z poniższych informacji:

•
  • Nazwa: Określa nazwę obliczenia.
  • Odniesienie: Powierzchnia odniesienia używana w obliczeniach.
  • Porównanie: Powierzchnia porównawcza użyta w obliczeniach (pusta, jeśli użyto elewacji).
  • Elewacja: Elewacja użyta w obliczeniach (pusta, jeśli użyto powierzchni).
  • Wycinek: Objętość do usunięcia z powierzchni odniesienia.
  • Dodaj: Objętość do dodania do powierzchni odniesienia.
  • Netto: Całkowita objętość (Wycinek-Dokładka)

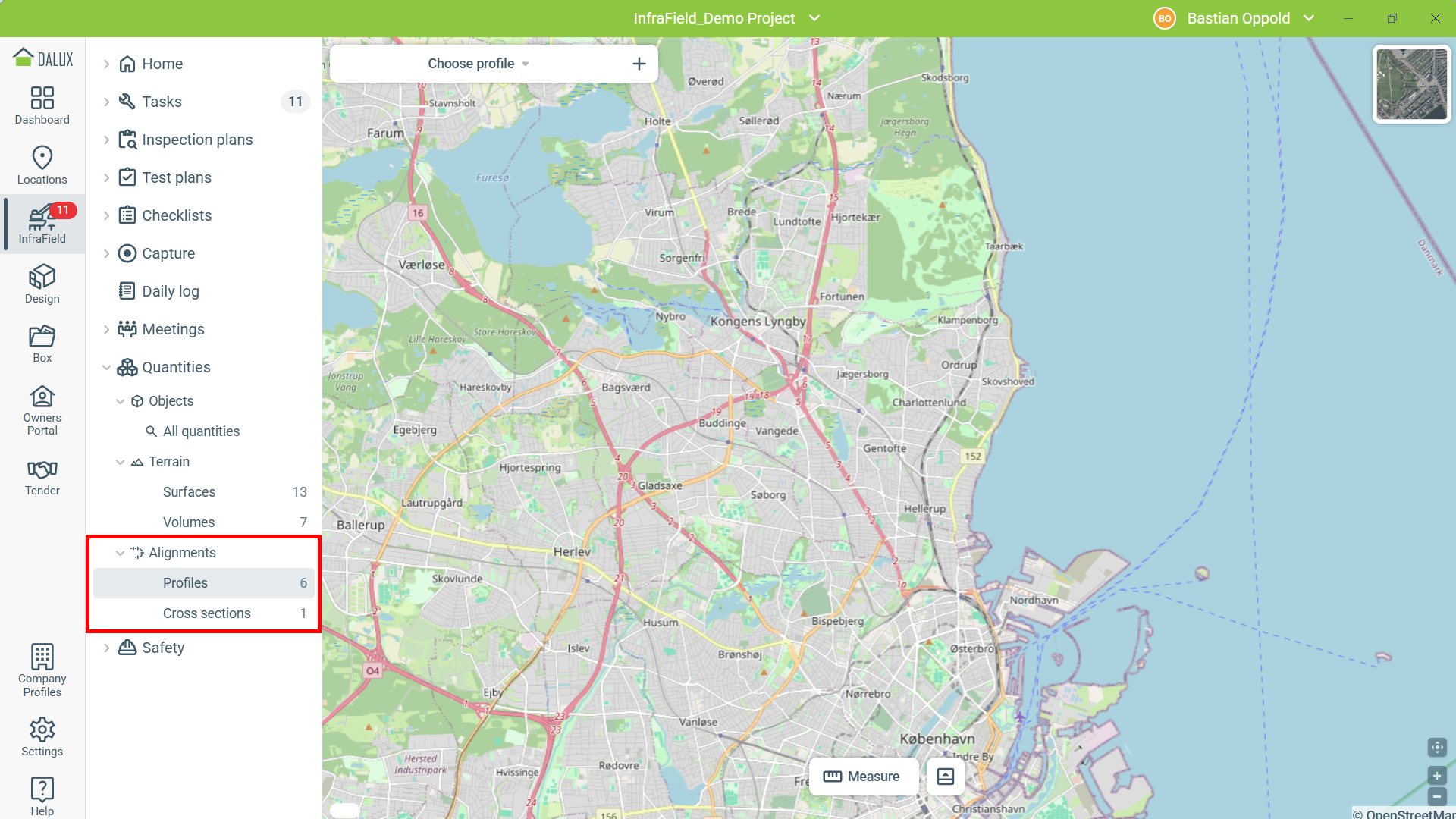

Dopasowania

Karta Dopasowania porównuje powierzchnię z dopasowaniem i wyświetla różnicę wysokości wzdłuż dopasowania.

• Wybierz profil: Wybierz wcześniej utworzony profil do wyświetlenia na mapie.
• Utwórz: Utwórz nowy profil (zobacz poniżej).
• Pomiar: Dodaj pomiar obszaru lub linii; dane nie zostaną zapisane, jeśli opuścisz tę stronę.
• Otwórz dolny panel: Otwiera mapę wysokości dopasowania (Zobacz Wyświetl mapę profilu poniżej).

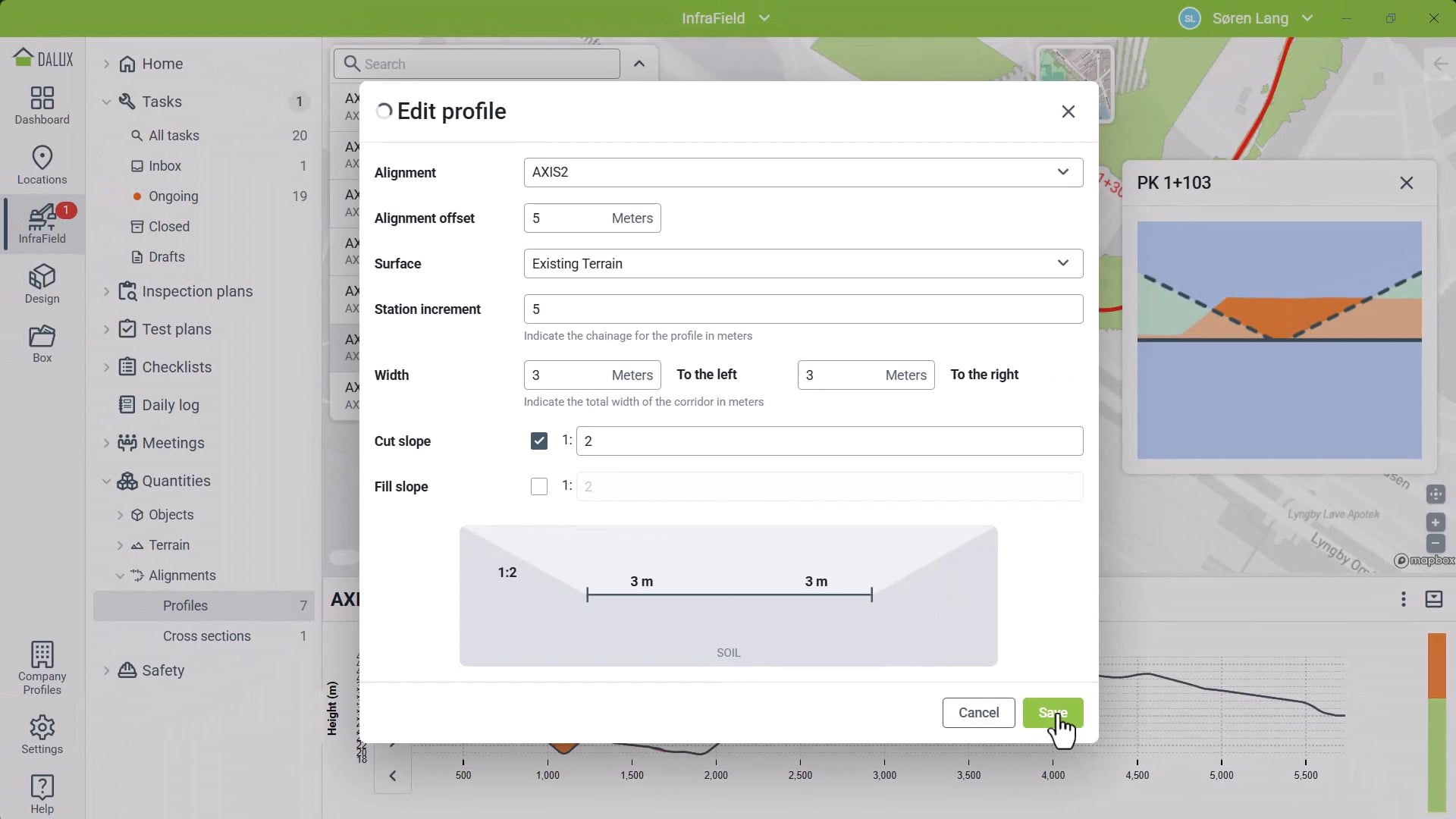

Utwórz nowy profil

Dopasowanie: Wybierz dopasowanie, które będzie używane w tym profilu.

Przesunięcie dopasowania: Przesuń dopasowanie w pionie.

Powierzchnia: Wybierz powierzchnię, używaną do obliczania ilości w połączeniu z szerokością i nachyleniem wycinku/dokładki.  (zobacz Powierzchnie)

Przyrosty stacji: Obiekt zastępczy dla przyszłego rozwoju.

Szerokość: Używana do obliczania ilości w połączeniu z powierzchnią i nachyleniem wycinku/dokładki. Można regulować w prawo i w lewo.

Nachylenie wycinku: Kąt nachylenia, gdy dopasowanie jest poniżej powierzchni, używane do obliczania ilości w połączeniu z powierzchnią i szerokością.

Nachylenie dokładki: Kąt nachylenia, gdy dopasowanie jest powyżej powierzchni, używane do obliczania ilości w połączeniu z powierzchnią i szerokością.

Edytuj profil

Kliknij trzy kropki obok profilu, aby go edytować.

• Edytuj: Edytuj wybrany profil (patrz utwórz powyżej).
• Usuń: Usuń wybrany profil. Dane zostaną trwale usunięte i nie będzie można ich odzyskać.

Widok mapy profilu

Otwórz dolny panel, aby zobaczyć mapę wysokości profilu.

Różnice są oznaczone kolorami:

• Pomarańczowy: Dopasowanie jest niższe niż powierzchnia.
• Zielony: Dopasowanie jest wyższe niż powierzchnia.

• Więcej: Kliknij trzy kropki, aby wyeksportować dane do arkusza kalkulacyjnego.
• Zamknij panel: Kliknij tutaj, aby zamknąć panel.

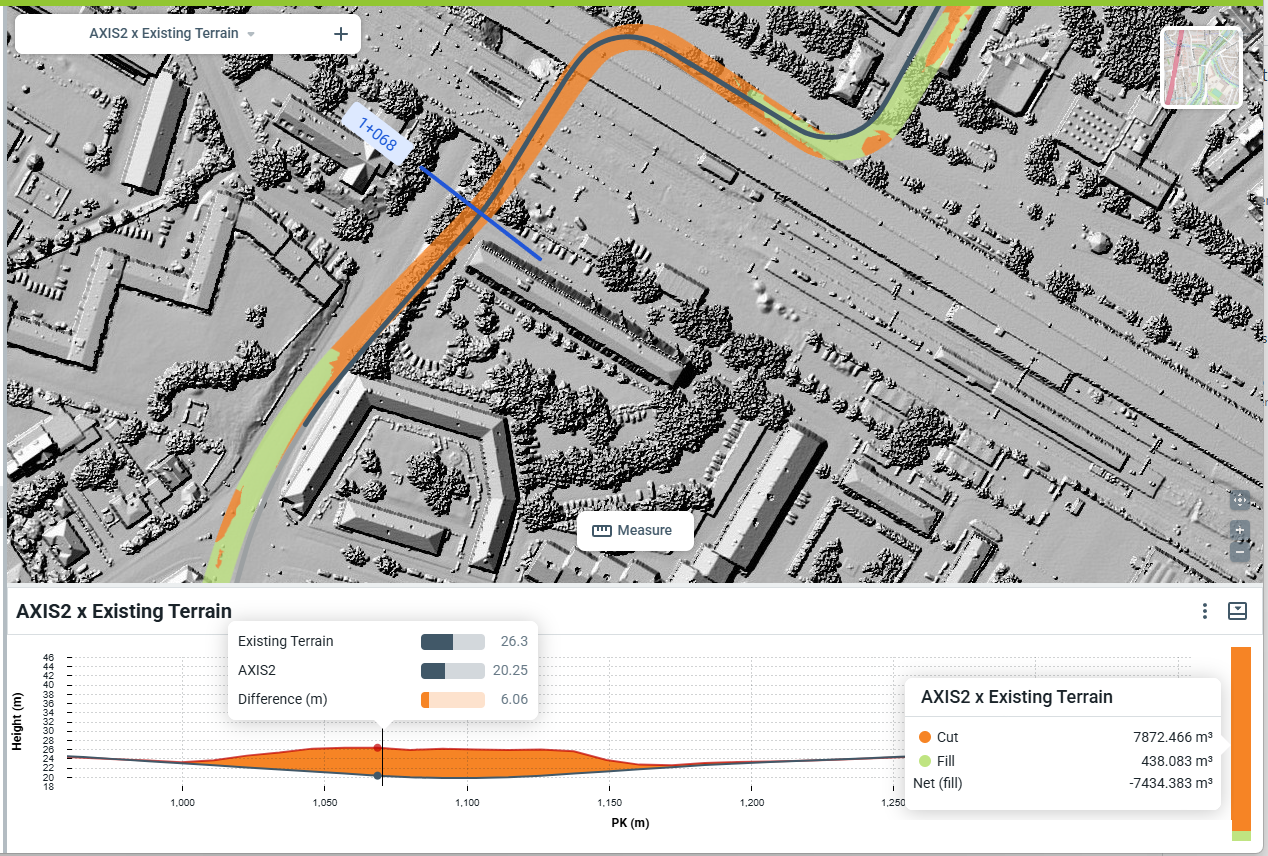

Przesuń mysz wzdłuż profilu poniżej, aby zobaczyć różnicę i wyróżnić przyrosty stacji na mapie.

Użyj kółka myszy, aby powiększać lub pomniejszać mapę wysokości. Ciemna linia wskaże powiększony obszar obok profilu na mapie.

Przekroje

Dzięki przekrojom możesz obliczyć objętość poszczególnych warstw na określonej długości dopasowania.

• Selektor obszaru: Wybierz obszar, który chcesz wyświetlić
• Wybierz przekrój: Wybierz wcześniej utworzony przekrój do wyświetlenia i/lub edycji (zobacz poniżej)
• : Utwórz nowy przekrój do obliczania objętości. (Zobacz poniżej)
• Otwórz dolny panel: Otwórz listę objętości (zobacz poniżej)

Utwórz nowe przekroje

Podczas tworzenia nowego przekroju poprzecznego wypełnij okno dialogowe zgodnie z potrzebami:

• Nazwa
• Dopasowanie: Wybierz dopasowanie spośród tych dostępnych w projekcie
• Stacja początkowa (PK) & Stacja końcowa (PK): Określ długość przekroju do obliczenia. Najedź kursorem na ikonę obok dopasowania, jeśli nie jesteś pewien dokładnego kilometrażu.
• Warstwy: Utwórz poszczególne warstwy przekroju poprzecznego. Dalux używa pomiarów ze stacji początkowej do obliczeń.

Utwórz warstwy

Po kliknięciu na Utwórz warstwę, model otwiera się na zdefiniowanej przez Ciebie stacji początkowej. Możesz używać myszy do przesuwania, powiększania lub obracania, ale zawsze musisz pracować w panelu tego przekroju.

Odtwórz geometrię warstwy, którą chcesz utworzyć, klikając jej narożnik i tworząc wielokąt.

Możesz edytować kształt, przeciągając narożniki, lub utworzyć nowe narożniki, przeciągając z krawędzi. Użyj Ctrl+Z lub Ctrl+Y, aby cofnąć lub ponowić działania, aby końcowy wynik miał wymaganą dokładność

Gdy skończysz, kliknij 'Zapisz', aby potwierdzić geometrię. Nadaj tej warstwie nazwę i wybierz kolor.

Powtórz ten proces dla każdej warstwy, którą chcesz obliczyć.

Gdy skończysz, kliknij 'Zapisz', aby utworzyć swój przekrój.

Obliczone warstwy przekroju poprzecznego

Wybierz swój przekrój u góry, aby wyświetlić ilości każdej warstwy w dolnym panelu. Objętości każdej warstwy są obliczane na podstawie narysowanej geometrii oraz określonych stacji początkowej i końcowej:
