Walidacja modelu dla koordynatorów BIM

Jako koordynator BIM, Dalux umożliwia utworzenie zestawu wstępnie zdefiniowanych zasad i udostępnienie ich różnym zespołom projektowym, aby mogli samoocenić swoje modele przed ich przesłaniem. Dzięki temu możesz skupić się na kluczowych aspektach koordynacji projektu bez konieczności delegowania podstawowych problemów zespołom projektowym.

W rezultacie architekci i inżynierowie mogą używać walidacji modelu, aby sprawdzić swój model, wprowadzić zmiany natychmiast i powiadomić Ciebie oraz zespół projektowy o pytaniach lub prośbach o zmiany.

Włącz kontrolę własną (walidację modelu)

Wszyscy członkowie Twojego zespołu projektowego, którzy mają dostęp do funkcji walidacji modelu, mogą używać Twojego zestawu kontroli do automatycznego testowania swojego projektu pod kątem konfliktów, prześwitów i poprawności metadanych.

Zespół może komunikować się z Tobą i między sobą, a Ty możesz śledzić otwarte problemy w trakcie etapu projektowania.

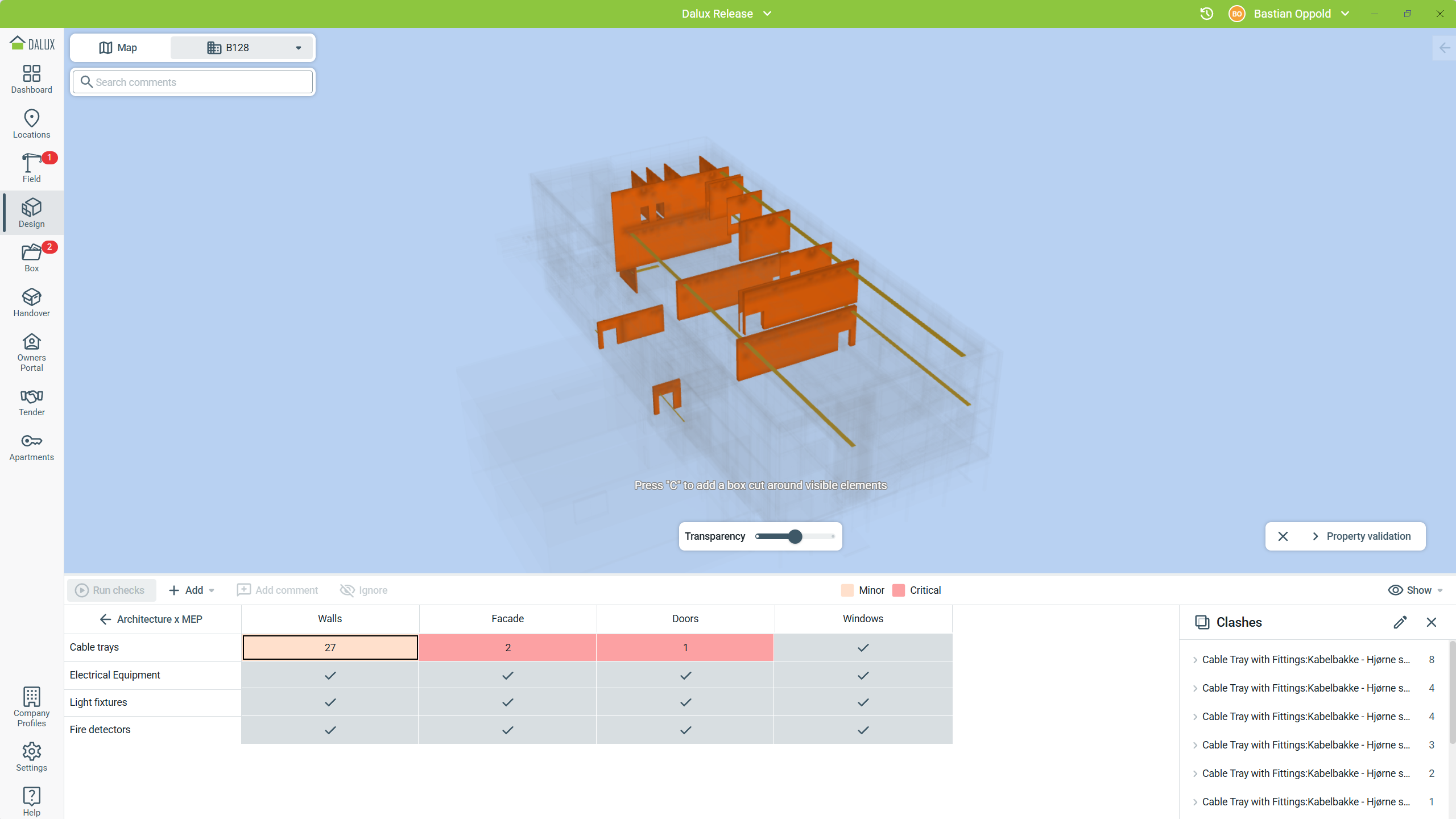

Na przykład ocena Twojego inżyniera MEP może zwrócić wynik kontroli konfliktów i prześwitów dla instalacji technicznych, jak tutaj:

Wymagania odzwierciedlają zasady ustalone przez BEP (Plan wykonalności BIM) lub DDP (Plan dostarczania cyfrowego) w Twoim projekcie. Wspólne zasady ustalone dla tej funkcji to na przykład:

• Dla architektów:
  • Konflikty: Instalacje, które mogą wymagać otworowania i środków ochrony przeciwpożarowej
  • Kontrola właściwości: Ocena bezpieczeństwa przeciwpożarowego dla drzwi, okien i ścian
  • Kontrola właściwości: Wartości przepływu ciepła do analizy zrównoważonego rozwoju
• Dla inżynierów budowlanych:
  • Konflikty: Sprawdź, którędy przebiegają instalacje
  • Kontrola właściwości: Właściwości materiałów konstrukcyjnych dla obiektów
• Dla inżynierów MEP:
  • Konflikty: Instalacje kolidujące z innymi obiektami konstrukcyjnymi
  • Kontrola właściwości: Klasyfikacje systemów dla wentylacji i wody
  • Prześwit: Wystarczająco dużo miejsca dla zraszaczy
• Dla inżynierów elektryków:
  • Konflikty: Okablowanie z innymi instalacjami lub obiektami konstrukcyjnymi
  • Kontrola właściwości: Napięcie, jasność itd.
  • Prześwit: Między okablowaniem a innymi usługami

Administracja

Aktywuj funkcję i udziel dostępu wszystkim stronom, które powinny mieć możliwość przeprowadzania kontroli swoich modeli. Następnie skonfiguruj zasady dla każdej z dziedzin zgodnie z wyżej wymienionymi wymaganiami w swoim projekcie.

Ten artykuł szczegółowo opisuje proces: Jak skonfigurować walidację modelu

Dziedziny

Skonfiguruj każdą dziedzinę zgodnie z zespołem projektowym, takim jak architekci, inżynierowie konstrukcyjni, inżynierowie MEP itd.

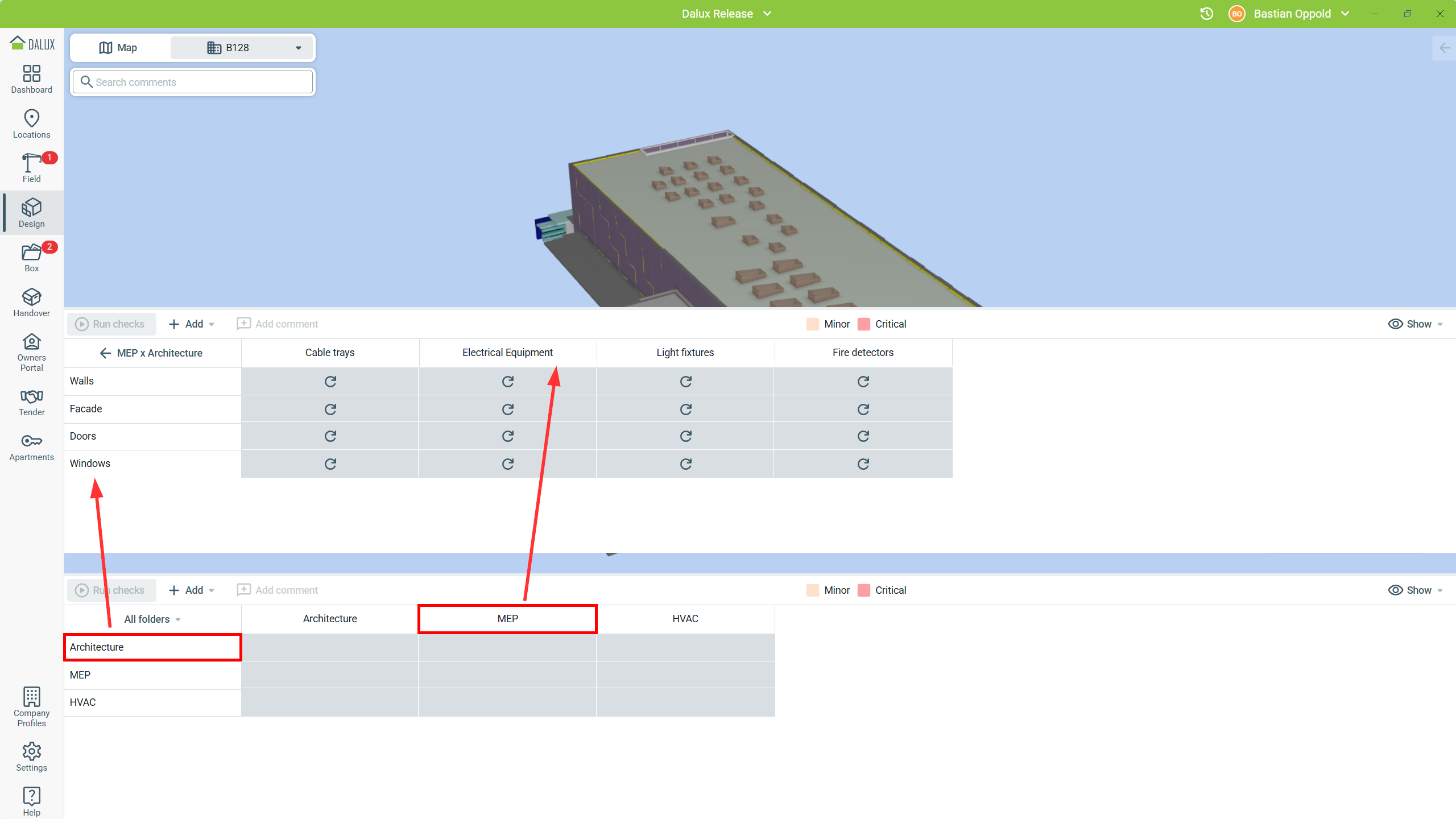

Utwórz grupę obiektów dla każdej odpowiedniej klasy obiektów w dziedzinach:

Zapoznaj się z artykułem technicznym, aby zobaczyć, jak możesz skonfigurować dziedziny i grupy obiektów bardziej szczegółowo: Jak skonfigurować dziedziny i grupy obiektów.

Konfiguracja kolizji i prześwitów

Dla każdej komórki w matrycy walidacji modelu ustaw zasady dotyczące konfliktów i prześwitów, jeśli ma to zastosowanie. Jeśli nie ma zasad dla dwóch grup obiektów, zostaw komórkę pustą. Jeśli zasada jest krytyczna i zmiany w projekcie/koordynacja są kluczowe dla rozwiązania problemu, ustaw poziom powagi na "Critical".

Przykłady:

Korytka kablowe często przebiegają przez ściany, co należy uwzględnić poprzez otwory w projekcie ścian. Można to zaimplementować jako konflikt o niskiej istotności.

Wszelkie otwory w ścianach nośnych można wdrożyć z krytycznym poziomem istotności, ponieważ potencjalne zmiany w projekcie trzeba byłoby uwzględnić wcześnie, aby uniknąć dużego przeprojektowania na późniejszym etapie projektu.

Kontrole dla tej samej grupy obiektów, jak drzwi względem drzwi, zwykle nie są konieczne do wdrożenia jako zasada.

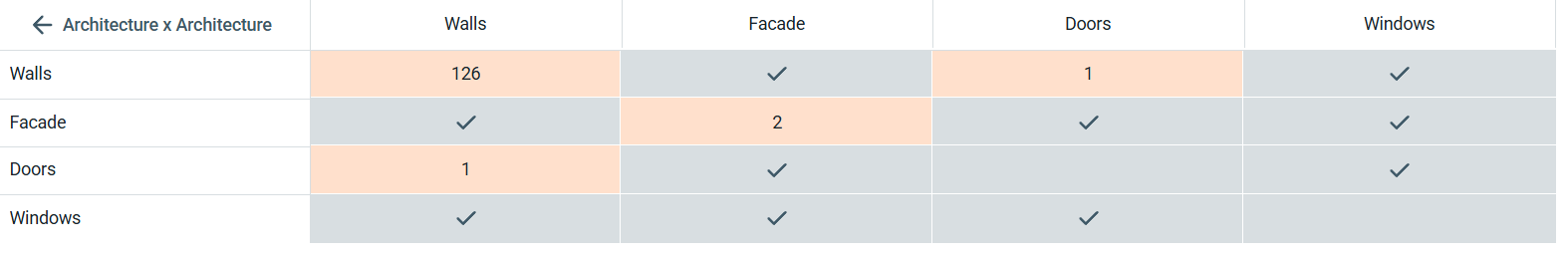

Konfiguracja może wyglądać następująco:

Ustawienia reguł właściwości

Przy konfiguracji reguł właściwości zalecamy ustawienie ich zgodnie z Twoim BEP lub DDP. Ustawienie reguł, jak w tym przykładzie, zapewnia metodyczną weryfikację wszystkich wymagań oraz pozwala upewnić się, że jakość danych jest zagwarantowana na wszystkich etapach projektu.

Często masz listę właściwości jako część swojego BEP/DDP, zależnie od LOD, dla których należy ustawić sprawdzenie istnienia.

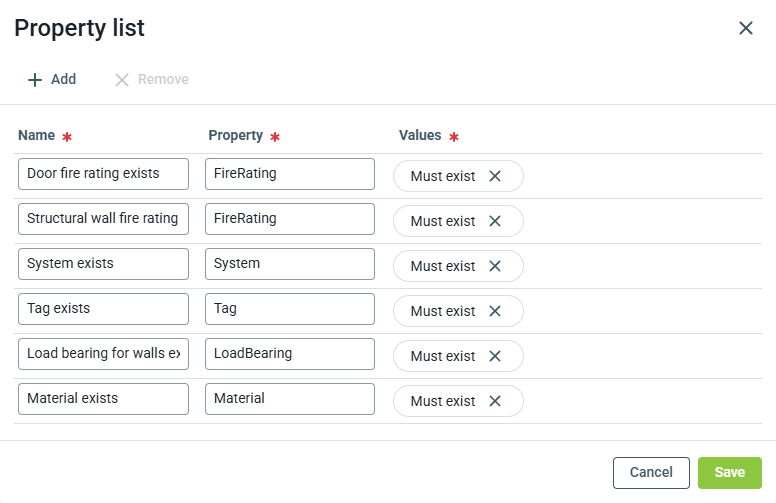

Wiele z nich jest wymaganych w różnych dziedzinach, takich jak nazwa typu, materiał czy wymiary. Uzyskana konfiguracja wygląda następująco:

W niektórych przypadkach chcesz sprawdzić konkretne wartości, takie jak klasy odporności ogniowej czy wartości U. W takich przypadkach skonfiguruj specjalne reguły zgodnie z potrzebami.

W obu tych przypadkach ustaw reguły właściwości.

Konfiguracja kontroli właściwości

Przy konfigurowaniu kontroli właściwości zalecamy ustawienie kontroli zgodnie z etapami projektowania lub wymaganym LOD/LOI.

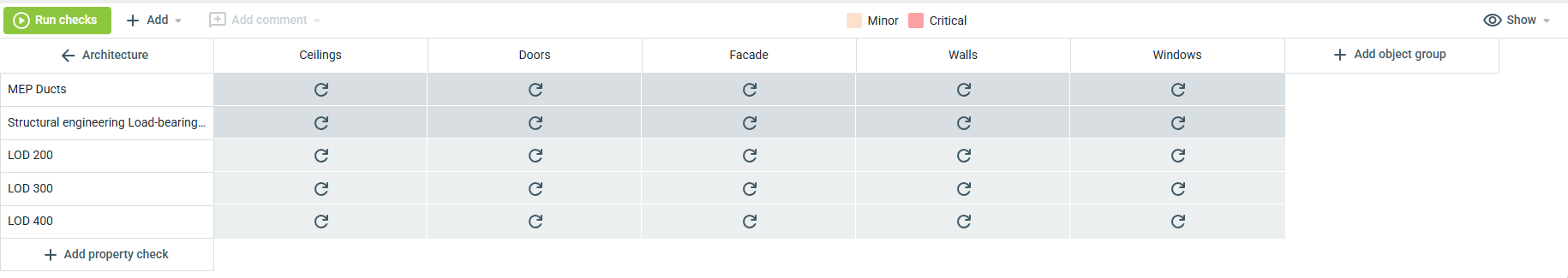

Każda weryfikacja właściwości powinna sprawdzać wszystkie grupy obiektów i uwzględniać reguły właściwości istotne dla danego etapu. W tym przykładzie ostateczny wynik pokazuje kontrole dla LOD 200, 300 i 400 dla grup obiektów w dziedzinie architektury.

Dla każdej grupy obiektów i każdej kontroli właściwości wybierz wszystkie reguły, które muszą być spełnione przez dostarczone modele na tym etapie projektowania.

Przeczytaj ten artykuł, aby zobaczyć, jak zespół projektowy korzysta z tej konfiguracji: Walidacja modelu dla architektów i inżynierów
