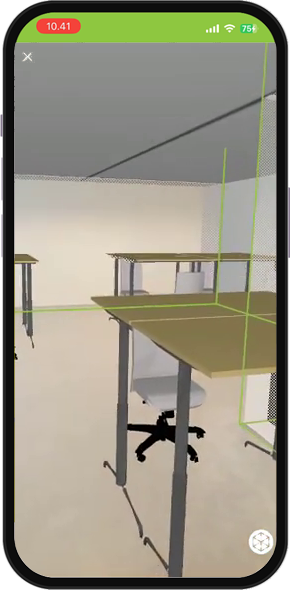

Dalux TwinBIM er augmented reality-funksjonen i Dalux. Med TwinBIM kan en modell vises som et overlegg på den virkelige lokasjonen på stedet. For denne funksjonen kreves det en 3D-modell. Alt du trenger for å bruke TwinBIM er en støttet mobilenhet.
Video
Hvordan sette opp TwinBIM
Brukerrettigheter
Alle i prosjektet kan få tilgang til TwinBIM siden det er en del av Lokasjoner-modulen. Det er ingen oppsett i Dalux for TwinBIM, siden funksjonen alltid er aktivert.
Teknisk informasjon
TwinBIM fungerer for alle IFC-er, eller støttede BIM-programvaremodeller lastet opp til prosjektet. Imidlertid må modellen ha definerte rom, og TwinBIM fungerer kun for ett rom av gangen.
Hvordan bruke TwinBim
For å begynne å bruke TwinBIM må du være på stedet, og i rommet du ønsker å se modellen lagt over.

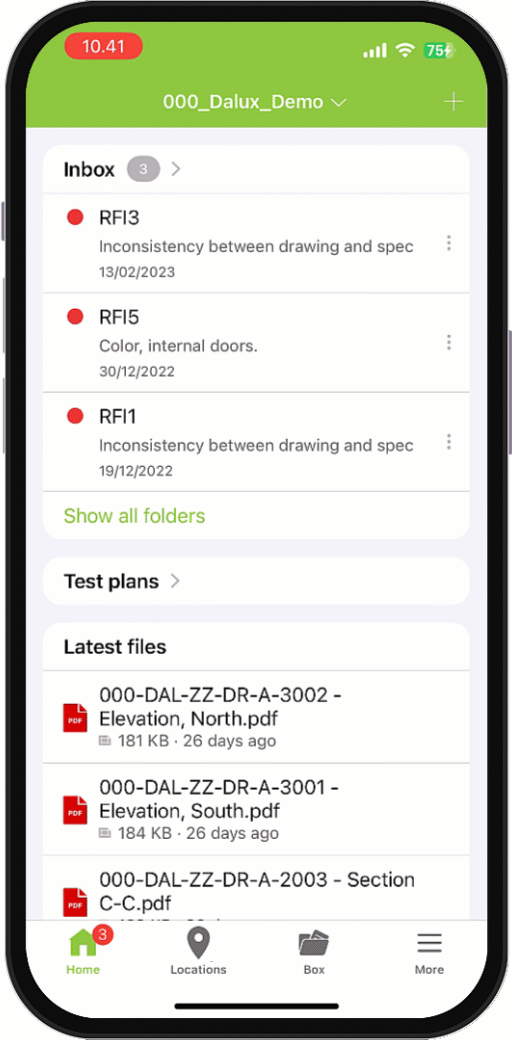

Deretter åpner du Dalux mobilappen. Finn deretter samme posisjon på en tegning eller i 3D. Gjør dette ved å gå til Lokasjoner i menyen nederst. Finn deretter riktig bygning og etasje der det er aktuelt. Bygningen velges øverst på skjermen, og etasjene velges nederst.
Når du er på riktig sted fysisk og i 3D-modellen, åpner du TwinBIM ved å trykke på -ikonet nederst til venstre på skjermen.
Når TwinBIM er åpnet, må modellen og omgivelsene justeres.

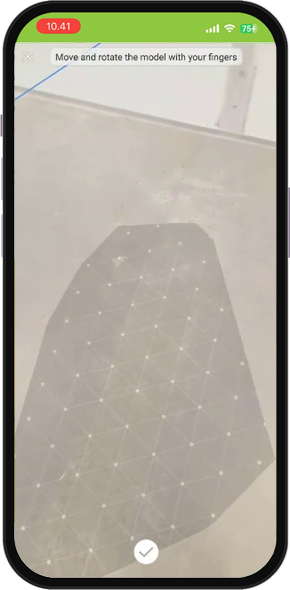

Trinn 1: Definer etasjen
Hold enheten i normal eller litt hevet høyde. Pek nå kameraet mot etasjen.
Når etasjen er definert, flytter du enheten mot etasjen for å forsikre deg om at etasjen er justert riktig i forhold til overflaten.

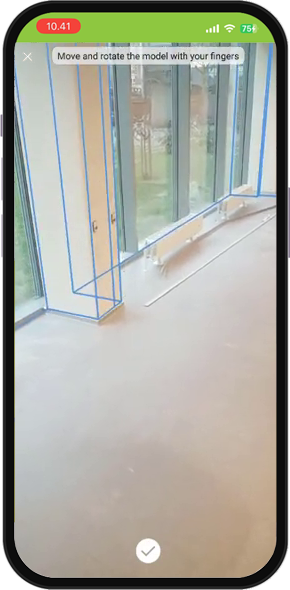

Trinn 2: Juster modellen til omgivelsene
Deretter må modellen justeres. Bruk én finger til å flytte rommet, eller to fingre til å snu og rotere modellen. Det anbefales å bruke vegger eller søyler for å justere modellen riktig.
Trinn 3: Begynn å bruke TwinBim
Når modellen og omgivelsene er justert, trykker du på avkrysningsmerket nederst. Modellen lastes inn og vises som en overlegg over omgivelsene.
Om nødvendig kan justeringen gjøres på nytt ved å trykke på -ikonet nederst til høyre.

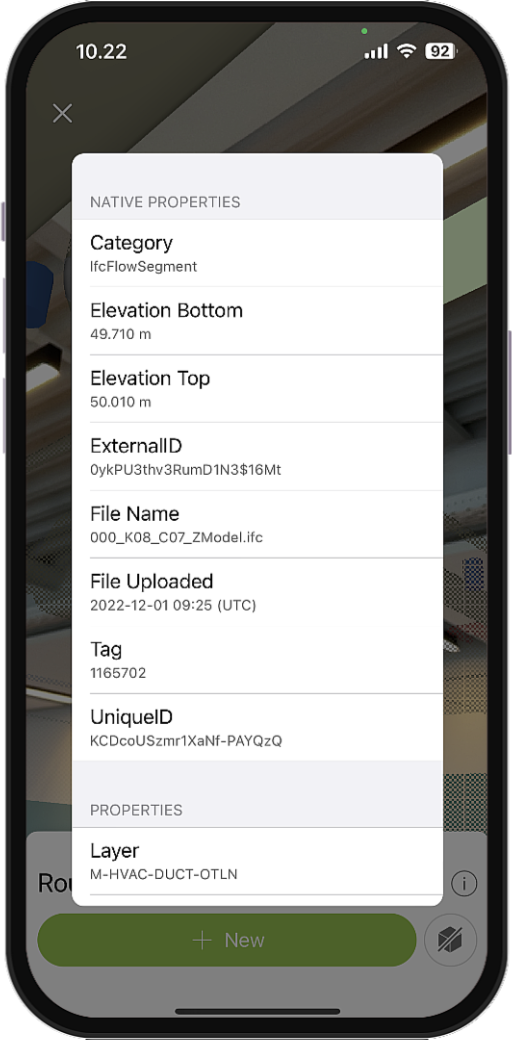

Når TwinBIM er aktiv, er de samme funksjonene tilgjengelige som når du viser 3D-modellen alene. Objekter kan trykkes på, og mer informasjon kan vises. Det er også mulig å opprette nye registreringer.
Objekter kan skjules, og gjennomsiktigheten til modellen kan justeres.
