Denne artikkelen dekker hvordan du bruker funksjonen Mengde i Dalux InfraField for å oppsummere egenskapene til objekter og måle forskjellene mellom overflater og/eller linjeføringer.
Teknisk informasjon
Du må bruke Dalux Desktop-applikasjonen for å bruke denne funksjonen.
Les denne artikkelen for å lære hvordan du laster den ned: Desktop-applikasjon.
Det er 3 hovedmåter å bruke mengder på i InfraField.
- Du kan opprette filtre basert på objekter og hente ut mengder fra egenskaper.
- Du kan sammenligne volumet av to terrengoverflater og beregne forskjellen i volum.
- Sammenlign en overflate med en linjeføring og beregn forskjellen i meter.

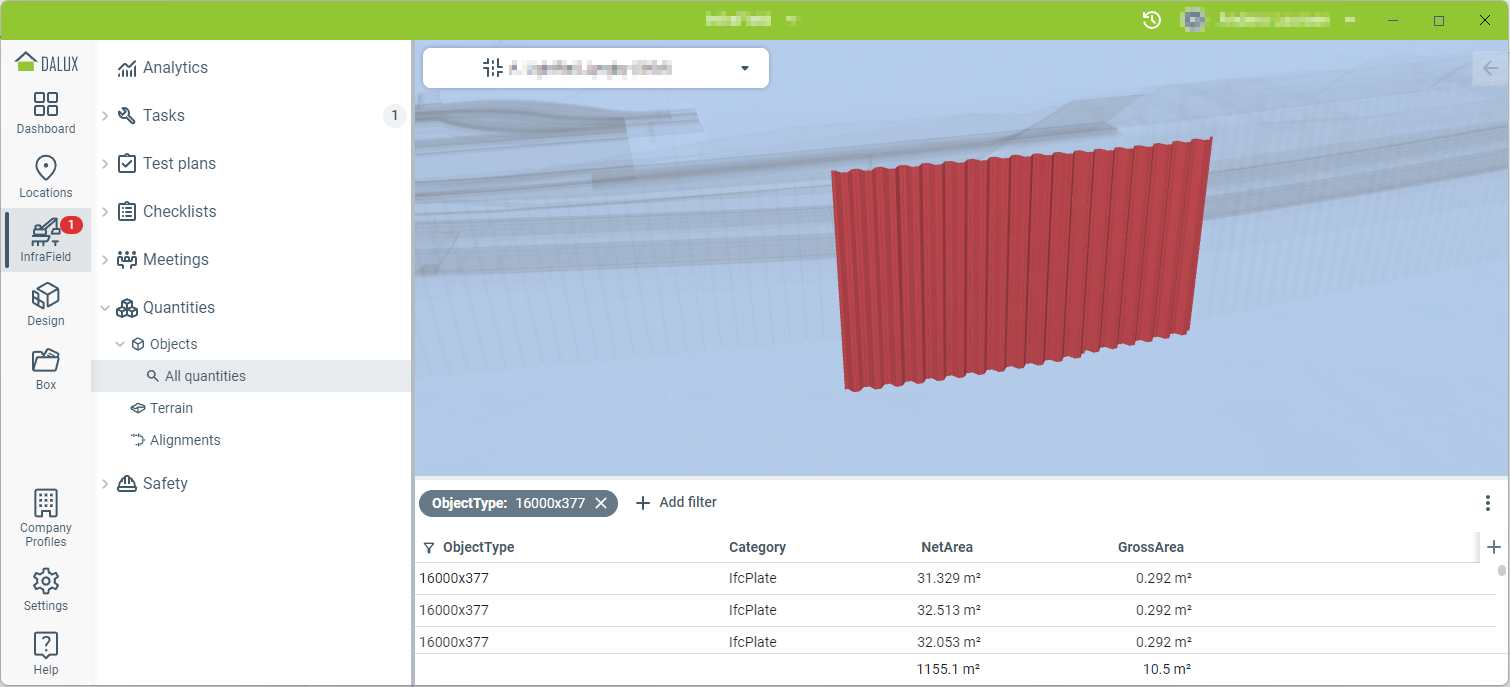

Objekter
Du kan filtrere BIM-data innenfor en spesifikk struktur eller område, ved å bruke objektegenskaper for å generere mengder som deretter kan eksporteres til regneark eller lagres som filtre.
Velger: Velg den strukturen eller
området du vil vise.
Klikk for å lagre dette som et filter eller eksportere data til et regneark.
Les mer om filtrering av data og opprettelse av filtre her: Hvordan bruke Quantities.
Terreng
Funksjonen for Mengde i terreng i InfraField vil sammenligne to overflater og beregne forskjellen mellom dem i volum.

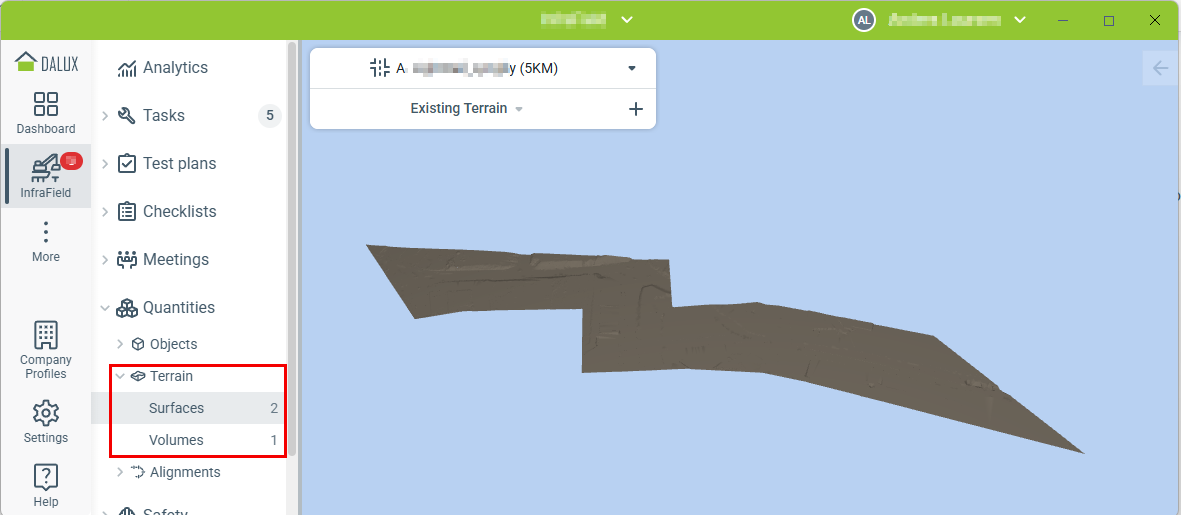

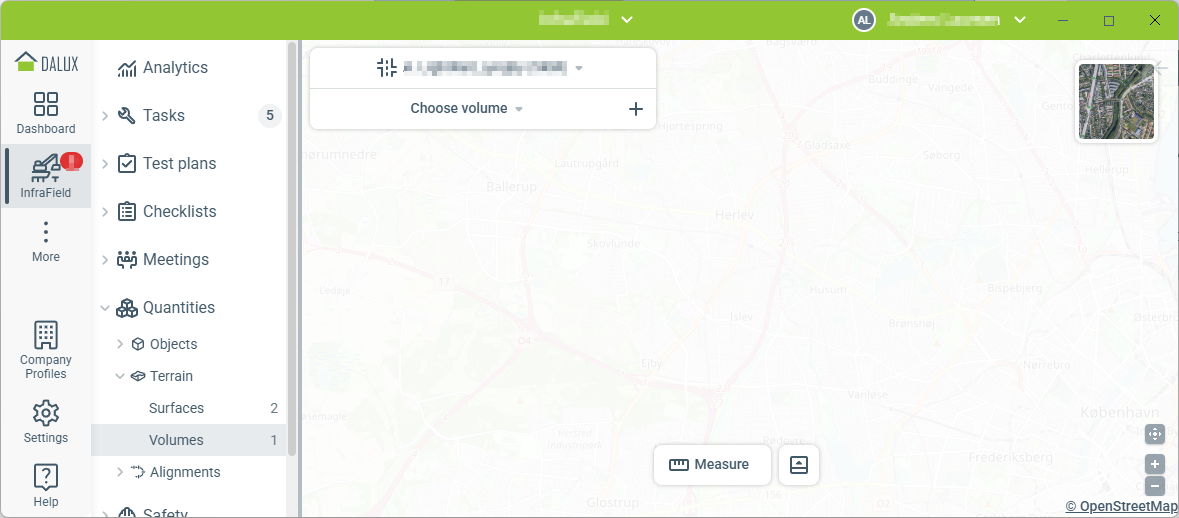

Naviger til:
InfraField
Mengder
Terreng
- Overflate: Her definerer du overflatene du ønsker å bruke for volumeberegninger og linjeføringer.
- Volum: Her beregner du forskjellen mellom de valgte overflatene.
Overflater
Overflater brukes til å generere mengder ved å sammenligne dem med hverandre eller med linjeføringer. De opprettes ved å velge objekter fra modelldata.
-

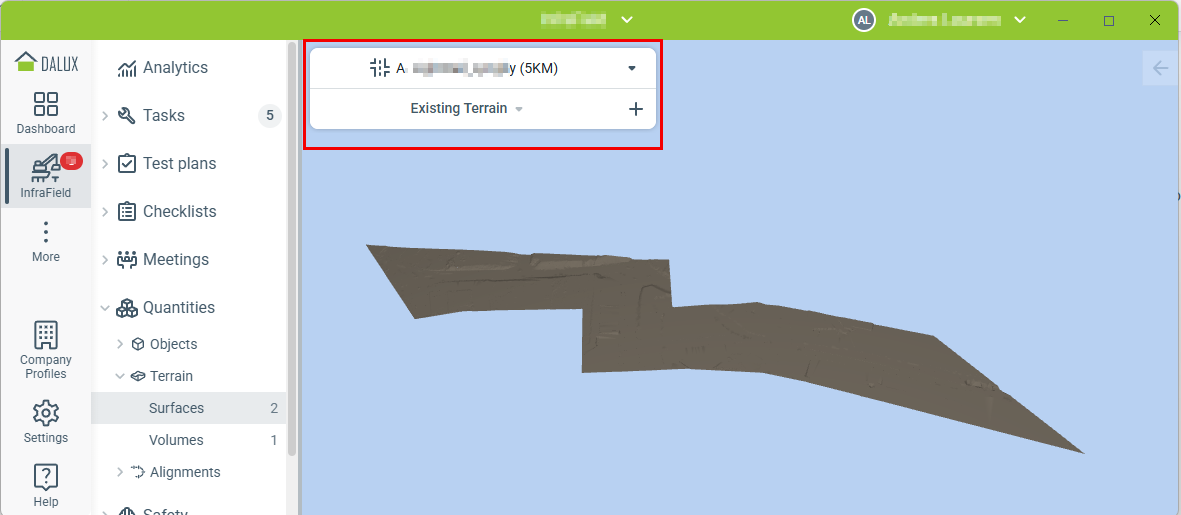

Områdevelger: Velg området du vil vise
-
Opprett: opprett en ny overflate (se nedenfor)
- Velg volum: Velg en overflate for å vise og/eller endre (se nedenfor)

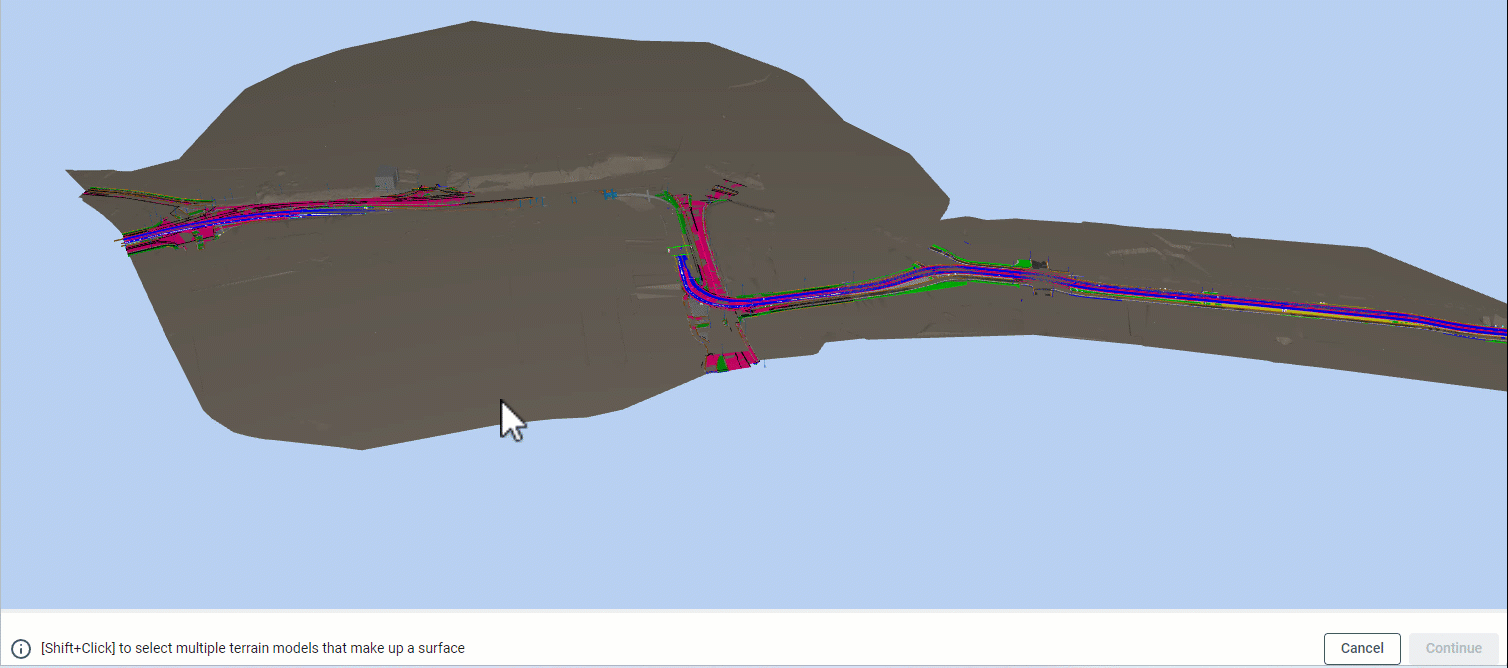

Opprett ny overflate
Når du oppretter en ny overflate, velger du overflatene i modellvisningen. Start med å klikke på -ikonet, og hold nede Shift-knappen for å velge flere overflater. Når du er ferdig med å velge, klikk 'Fortsett' og skriv inn et navn før du klikker 'Opprett'.

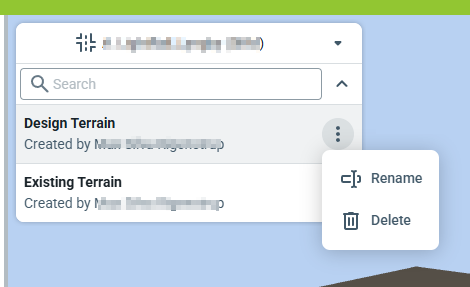

Rediger en overflate
Klikk på de 3 prikkene ved siden av en overflate for å redigere den.
Endre navn: Endre navn på den valgte overflaten.
Slett: Slett den valgte overflaten. Data slettes permanent og kan ikke gjenopprettes. Modellen påvirkes ikke av denne handlingen.
Volumer
Volumer beregnes ved å sammenligne to overflater eller ved å sammenligne en overflate med en definert høyde. De vises på kartet som fargekodede områder som viser uttak- og fyllsoner.
-
- Velg: Velg et volum for å vise og/eller endre (se nedenfor)
-
-
Måling: Legg til område- eller linjemåling; dataene blir ikke lagret hvis du forlater denne siden.
-
Åpne bunnpanelet: Åpne listen over volumer (se nedenfor)

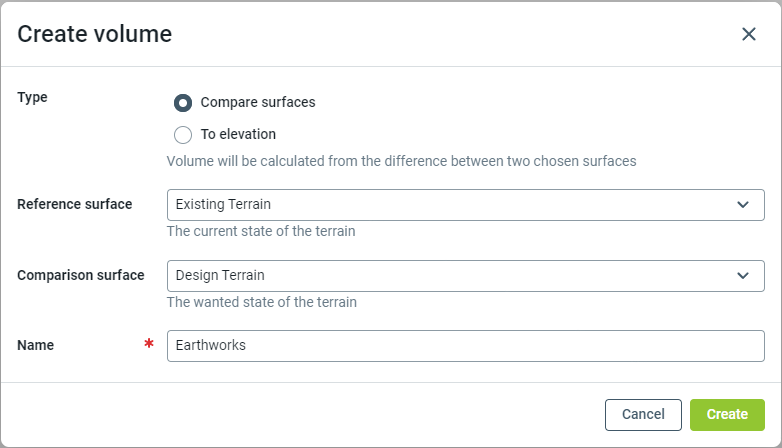

Opprett nytt volum
Type: Velg hvordan du vil at volumene skal beregnes
- Sammenlign overflater: Velg to overflater å bruke i beregningen.
- Til elevasjon: Velg en overflate og en elevasjon som skal brukes i beregningen.
Referanseflate (hvis du sammenligner overflater): Velg overflaten som skal være referanseflaten. Dette bør være terrengets nåværende tilstand.
- Uttak vil indikere hvor mye som skal fjernes fra referanseoverflaten.
- Fyll vil indikere hvor mye du må legge til referanseoverflaten.
Sammenligningsflate: Velg overflaten som skal brukes i beregningen, f.eks. terreng eller formasjonsmodell.
Høyde (hvis du sammenligner med en høyde): Angi høyden som skal brukes i beregningen.
Navn: Dette identifiserer overflaten i listevisningen.

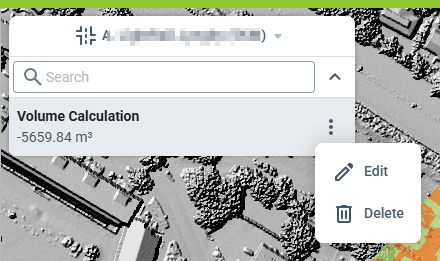

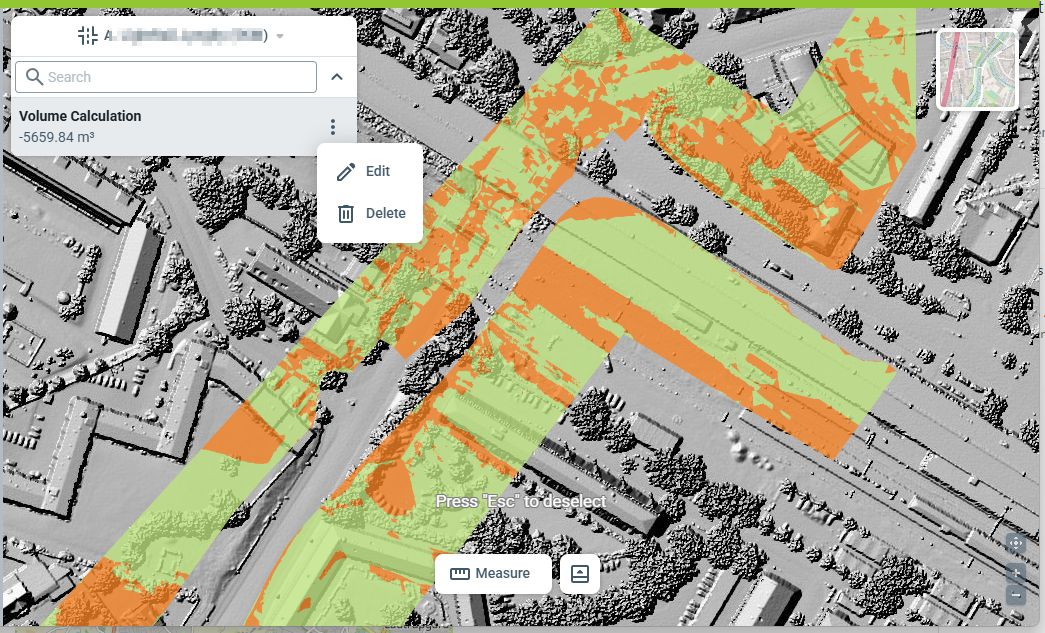

Rediger et volum
Klikk på de 3 prikkene ved siden av et volum for å redigere det.
-
Rediger: Rediger den valgte volumeberegningen. Beregningene vil oppdatere seg automatisk etter at du har lagret arbeidet ditt.
-
Slett: Slett den valgte volumeberegningen. Data slettes permanent og kan ikke gjenopprettes.
Grønn indikerer fyll, mens oransje indikerer uttak (se nedenfor for detaljer).

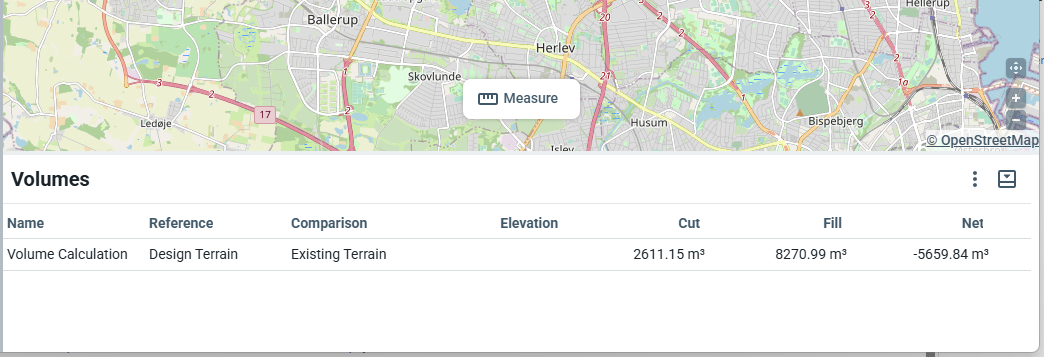

Bunnpanel
-
Mer: Klikk på de 3 prikkene for å eksportere data til et regneark.
-
Lukk panel: Klikk her for å lukke panelet.
Hver linje av volumeberegningen består av følgende informasjon:
-
- Navn: Angir navnet på beregningen.
- Referanse: Referanseoverflate brukt i beregningen.
- Sammenligning: Sammenligningsoverflate brukt i beregningen (tomt hvis en høyde er brukt).
- Elevasjon: Elevasjonen brukt i beregningen (tomt hvis en overflate er brukt).
- Uttak: Volum som skal fjernes fra referanseoverflaten.
- Fyll: Volum som skal legges til referanseoverflaten.
- Netto: Totalt volum (utak-fyll)

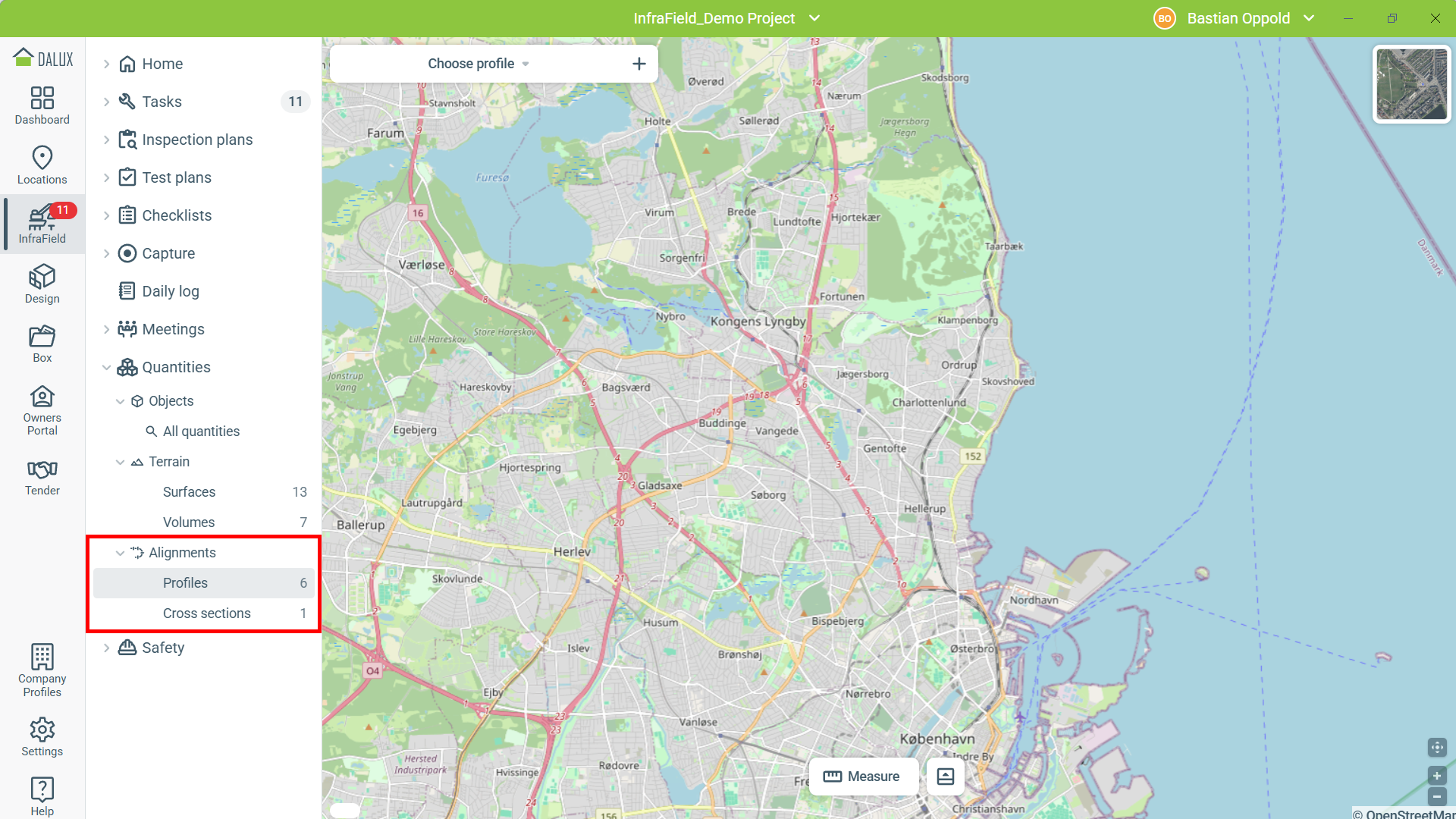

Linjeføringer
Fanen Linjeføringer sammenligner en overflate med en linjeføring og viser høydeforskjellen langs linjeføringen.
- Velg profil: Velg en tidligere opprettet profil for å vise på kartet.
-
-
-
Opprett ny profil
Linjeføring: Velg en linjeføring som skal brukes for denne profilen.
Justeringsforskyvning: Flytt justeringen vertikalt.
Overflate: Velg en overflate som brukes til å beregne mengder sammen med bredden og uttak-/fyllskråningen. (se Overflater)
Stasjonsintervaller: Plassholder for fremtidig utvikling.
Bredde: Brukes til å beregne mengder sammen med overflaten og uttak-/fyllskråningen. Kan justeres til høyre og til venstre.
Uttaksskråning: Vinkelen på skråningen når linjeføringen er under overflaten, brukt til å beregne mengder i kombinasjon med overflaten og bredden.
Fyllskråning: Vinkelen på skråningen når linjeføringen er over overflaten, brukt til å beregne mengder i kombinasjon med overflaten og bredden.

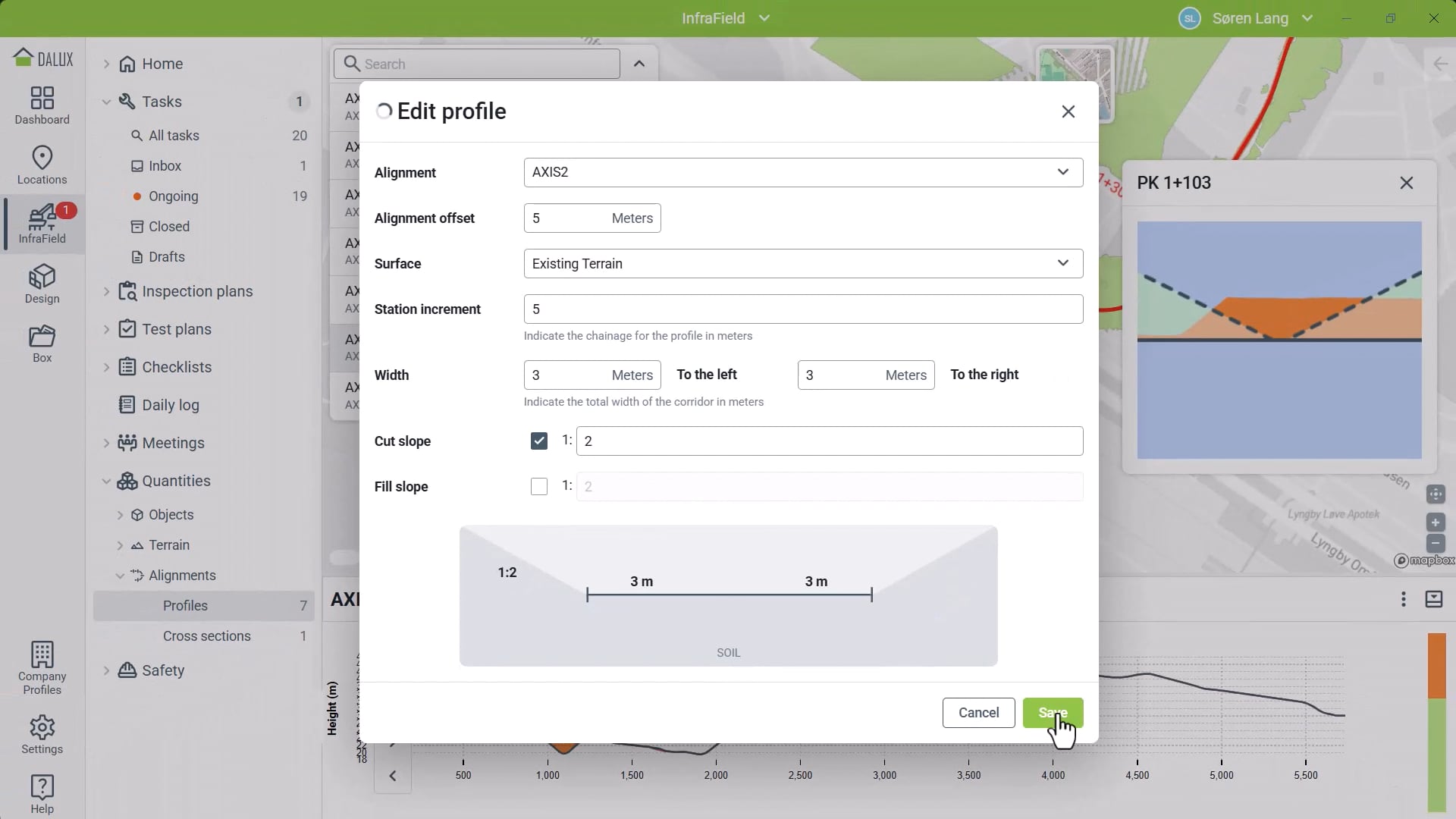

Rediger en profil
Klikk på de 3 prikkene ved siden av en profil for å redigere den.
-
-

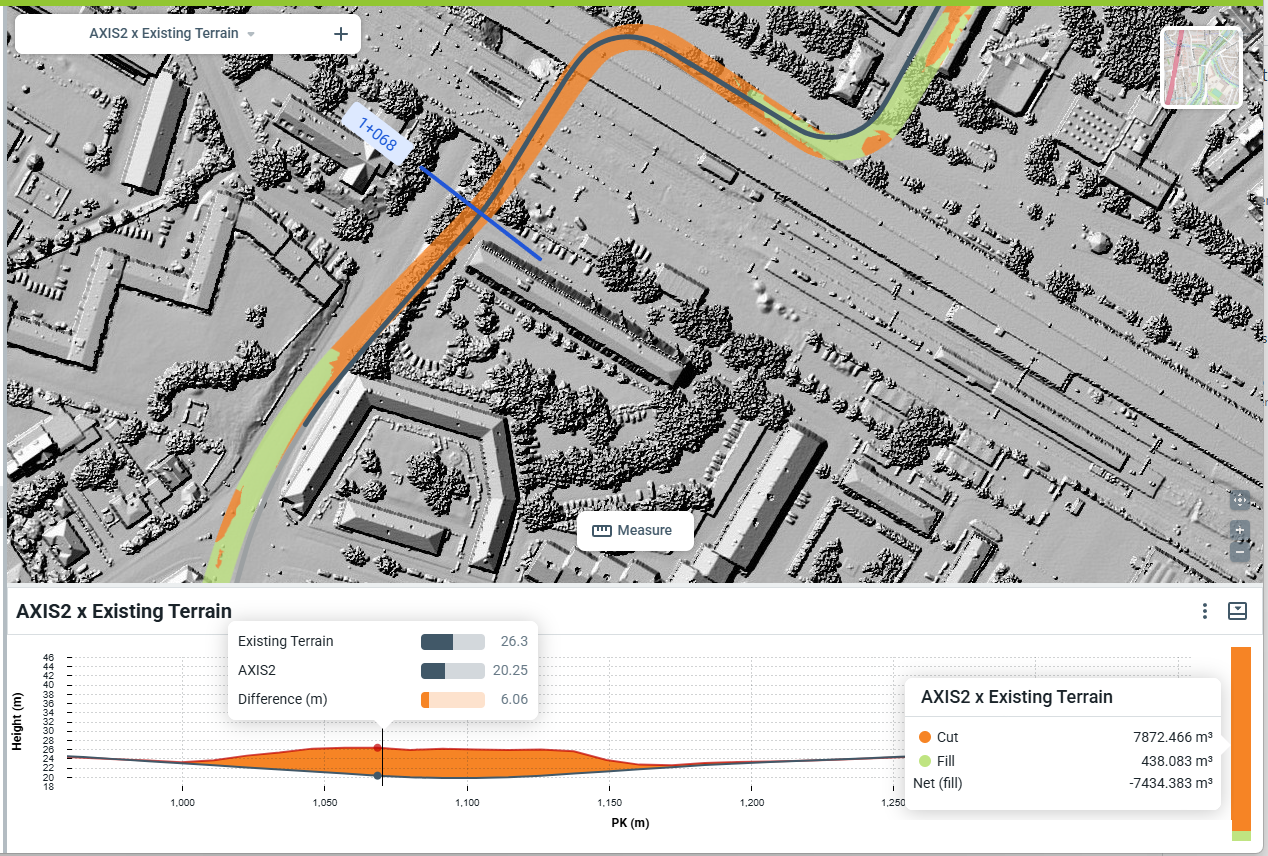

Profilkartvisning
Åpne bunnpanelet for å se profilens høydekart.
Forskjellene er fargekodet:
- Oransje: Linjeføringen er lavere enn overflaten.
- Grønn: Linjeføringen er høyere enn overflaten.
-
-
Flytt musen langs profilen nedenfor for å se forskjellen og fremheve stasjonsintervallene på kartet.
Bruk musehjulet for å zoome inn eller ut på høydekartet. En mørk linje vil indikere det zoomede området ved siden av profilen på kartet.
Tverrsnitt
Med tverrsnitt kan du beregne volumet av individuelle lag over en definert lengde av din linjeføring.
-
- Velg tverrsnitt: Velg et tidligere opprettet tverrsnitt for å vise og/eller redigere (Se nedenfor)
-
-
Opprett nytt tverrsnitt
Når du oppretter et nytt tverrsnitt, fyll ut dialogen etter dine behov:
- Navn
- Linjeføring: Velg en linjeføring fra de som er tilgjengelige i prosjektet ditt
- Start station (PK) & End station (PK): Definer lengden av tverrsnittet for beregningen din. Hold musepekeren over ikonet ved siden av linjeføringen hvis du er usikker på nøyaktig stasjonering.
- Lag: Opprett de individuelle lagene i tverrsnittet ditt. Dalux bruker målingene fra startstasjonen for beregningene.
Opprett lag
Når du klikker på Opprett lag, åpnes modellen ved din definerte startstasjon. Du kan bruke musen til å panorere, zoome eller rotere, men du må alltid arbeide innenfor denne seksjonens panel.
Spor geometrien til laget du vil opprette ved å klikke på hjørnet og lage en polygon.
Du kan redigere formen ved å dra i hjørnene, eller opprette nye hjørner ved å dra fra en kant. Bruk Ctrl+Z eller Ctrl+Y for å angre eller gjøre om handlingene dine, slik at slutresultatet får nødvendig nøyaktighet
Når du er ferdig, klikk 'Lagre' for å bekrefte geometrien. Gi dette laget et navn og velg en farge.
Gjenta denne prosessen for hvert lag du vil beregne.
Når du er ferdig, klikk på 'Lagre' for å opprette tverrsnittet ditt.
Beregnete tverrsnittslag
Velg tverrsnittet ditt øverst for å vise mengdene av hvert lag i bunnpanelet. Volumene av hvert lag beregnes basert på geometrien du har tegnet og de angitte start- og endestasjonene:
