Modellvalidering for BIM-koordinatorer

Som BIM-koordinator lar Dalux deg opprette et sett forhåndsdefinerte regler og dele dem med dine ulike designteam, slik at de kan selvvurdere modellene sine før de leverer dem. Dette gjør at du kan fokusere på de avgjørende aspektene ved designkoordineringen uten å måtte delegere elementære problemer til designteamene.

Som et resultat kan arkitekter og ingeniører bruke modellvalidering for å sjekke modellen sin, gjøre endringer umiddelbart, og varsle deg og designteamet om spørsmål eller endringsforespørsel.

Aktiver selvvurdering (modellvalidering)

Alle medlemmer av designteamet ditt som har tilgang til funksjonen for modellvalidering, kan bruke settet ditt med krav til automatisk å teste designet deres for kollisjoner, klaringer og gyldigheten av metadata.

Teamet kan kommunisere med deg og hverandre, og du kan følge opp åpen sakene gjennom designfasen.

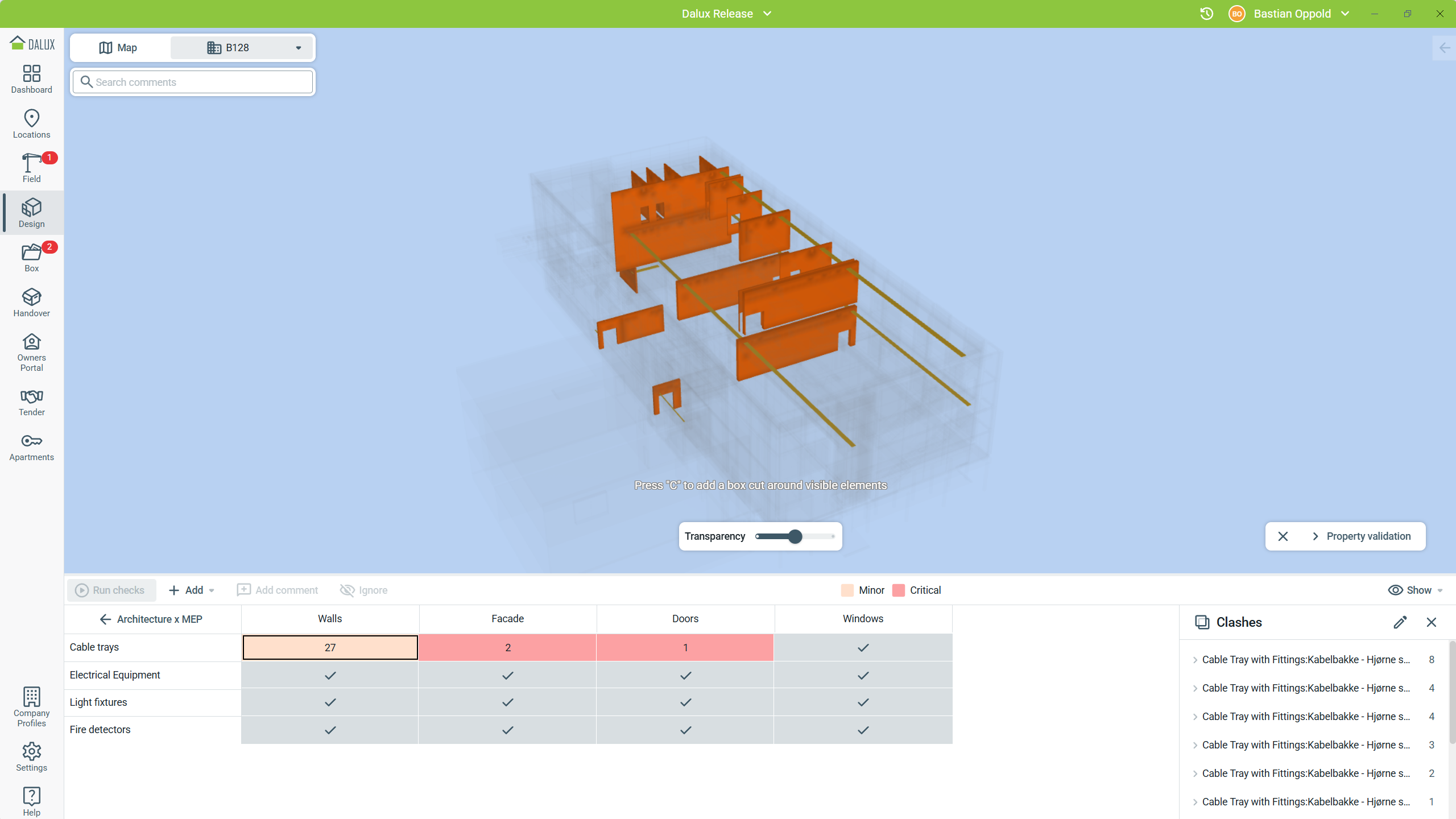

Som et eksempel kan vurderingen av MEP-ingeniøren din gi tilbake beståtte kontroller for metadata og identifiserte kollisjoner med bærende objekter, som her:

Kravene gjenspeiler reglene satt av BEP (BIM Execution Plan) eller DDP (Digital Delivery Plan) i ditt prosjekt. Vanlige regler som er satt for denne funksjonen er for eksempel:

• For arkitekter:
  • Kollisjoner: Tjenester som kan kreve gjennombrudd og brannsikkerhetstiltak
  • Egenskapskontroll: Brannsikkerhetsvurdering for dører, vinduer og vegger
  • Egenskapskontroll: Varmeflytningsverdier for bærekraftsanalyse
• For konstruksjonsingeniører:
  • Kollisjoner: Sjekk hvor tekniske fag går gjennom
  • Egenskapskontroll: Strukturelle materialegenskaper for objekter
• For vvs-ingeniører:
  • Kollisjon: Tjenester som kolliderer med andre strukturelle objekter
  • Egenskapskontroll: Systemklassifikasjoner for ventilasjon og vann
  • Klaringer: Nok plass til sprinkleranlegg
• For elektriske ingeniører:
  • Kollisjon: Kabler med andre tjenester eller strukturelle objekter
  • Egenskapskontroll: Spenning, lysstyrke, osv.
  • Avstander: Mellom kabler og andre tjenester

Administrasjon

Aktiver funksjonen og gi tilgang til alle parter som skal kunne utføre kontroller på modellene sine. Deretter sett opp regler for hvert av fagene i henhold til kravene nevnt ovenfor i prosjektet ditt.

Denne artikkelen forklarer prosessen i detalj: Hvordan sette opp modellvalidering

Fag

Sett opp hvert fag i henhold til designteamet, som arkitekter, konstruksjonsingeniører, MEP-ingeniører, osv.

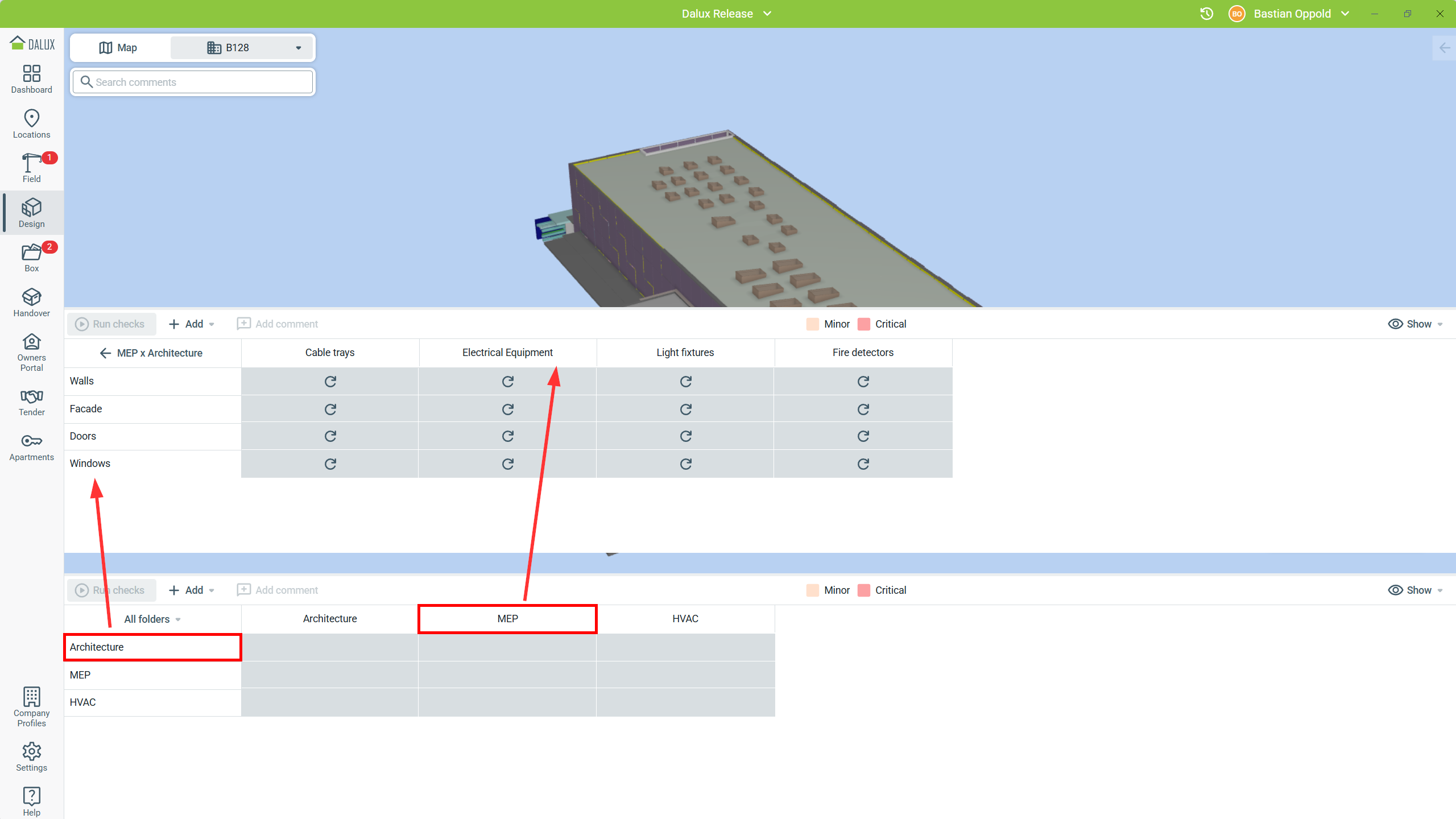

Opprett en objektgruppe for hver relevant objektklasse i fagene:

Se den tekniske artikkelen for å se hvordan du kan sette opp fag og objektgrupper mer detaljert: Hvordan sette opp fag og objektgrupper.

Kollisjons- og klaringsoppsett

For hver celle i modellvalideringsmatrisen, sett reglene for kollisjoner og klaringer, hvis det er relevant. Hvis det ikke finnes regler for to objektgrupper, la cellen stå tom. Hvis en regel er kritisk og designendringer/koordinering er avgjørende for å løse problemet, sett alvorlighetsgraden til 'Kritisk'.

Eksempler:

Kabelbaner går ofte gjennom vegger, noe som bør tas hensyn til med gjennombrudd i veggdesignet. Dette kan implementeres som en kollisjon med lav alvorlighetsgrad.

Gjennombrudd i bærende vegger kan implementeres med kritisk alvorlighetsgrad, siden potensielle endringer i designet må håndteres tidlig for å unngå en omfattende omtegning i et senere prosjektstadium.

Kontroller for samme objektgruppe, som dører mot dører, er vanligvis ikke nødvendig å implementere som en regel.

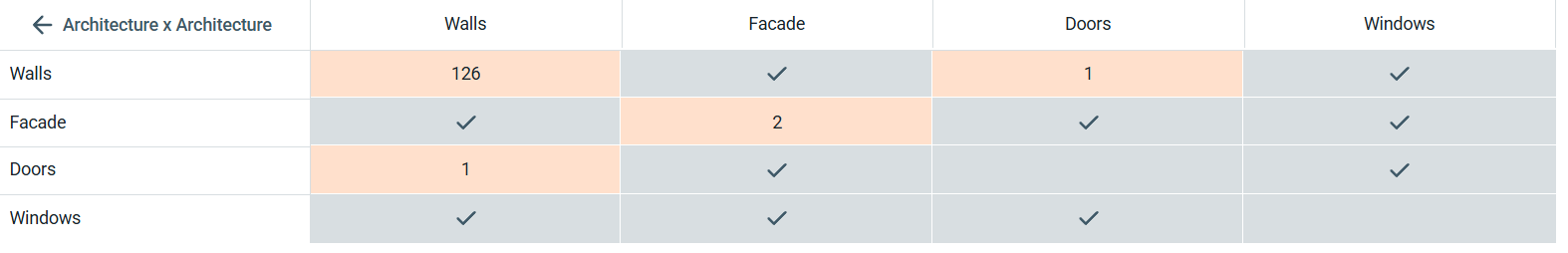

Oppsettet kan se slik ut:

Egenskapsregeloppsett

Når du setter opp dine egenskapsregler, anbefaler vi å sette dem opp i henhold til din BEP eller DDP. Oppsett av reglene, som i dette eksempelet, sikrer at alle krav sjekkes metodisk og at du kan være sikker på at datakvaliteten er garantert i alle prosjektfaser.

Ofte har du en liste over egenskaper som en del av din BEP/DDP, avhengig av LOD for hvilken du bør sette opp en eksistenskontroll.

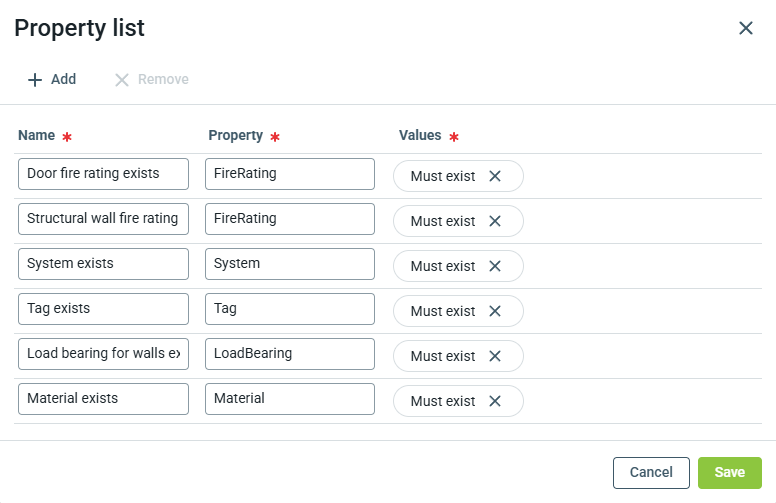

Mange av disse er påkrevd på tvers av flere fagområder, som typenavn, materiale eller dimensjoner. Den resulterende konfigurasjonen ser slik ut:

I noen tilfeller vil du kontrollere spesifikke verdier, som brannklassifiseringer eller U-verdier. For disse tilfellene setter du opp spesielle regler i henhold til dine behov.

For begge disse tilfellene, sett opp egenskapsregler.

Egenskapskontrolloppsett

Når du setter opp egenskapskontroller, anbefaler vi å sette opp kontroller i henhold til dine designfaser eller påkrevde LOD/LOI.

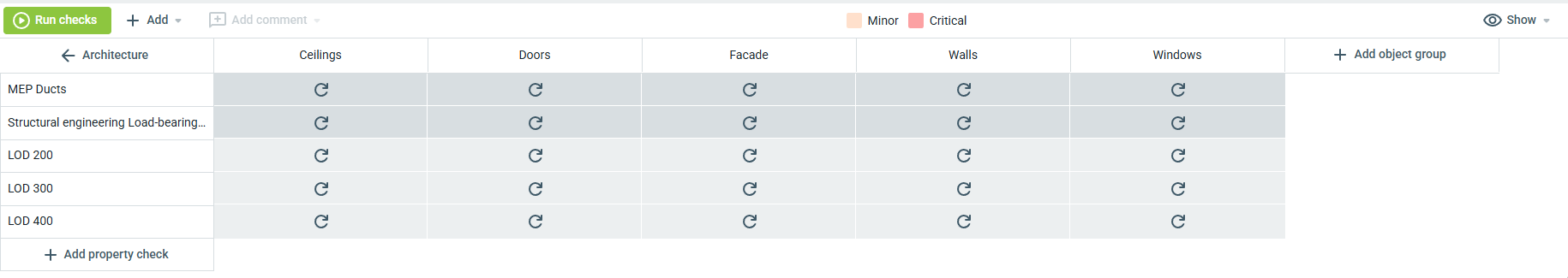

Hver egenskapsvalidering skal sjekke mot alle objektgrupper og inkludere egenskapsreglene som er relevante for den fasen. I dette eksempelet viser det endelige resultatet sjekker for LOD 200, 300 og 400 for objektgrupper i arkitekturfaget.

For hver objektgruppe og hver egenskapskontroll, velg alle regler som må oppfylles av de leverte modellene på dette designstadiet.

Les denne artikkelen for å se hvordan designteamet bruker dette oppsettet: Modellvalidering for arkitekter og ingeniører
