Dalux TwinBIM is de augmented reality functie in Dalux. Met TwinBIM kan een model als een overlay op de werkelijkheid worden getoond. Voor deze functie is een 3D model vereist. Alles wat je nodig hebt om TwinBIM te gebruiken is een mobiel apparaat.
Technische informatie
Ondersteunde Android apparaten zijn hier te zien.
Ondersteunde iOS apparaten zijn hier te zien.
Video
Hoe TwinBIM instellen
Gebruikersrechten
Iedereen in het project kan toegang krijgen tot TwinBIM, omdat het deel uitmaakt van de Locaties module. Er is geen instelling nodig in Dalux voor TwinBIM, aangezien de functie altijd is geactiveerd.
Technische informatie
TwinBIM werkt voor elk IFC model of modellen uit ondersteunde BIM software die zijn geüpload naar het project. Echter, het model moet ruimtes hebben gedefinieerd en TwinBIM werkt slechts voor één ruimte tegelijk.
Hoe TwinBim gebruiken
Om te beginnen met het gebruik van TwinBIM moet je op locatie zijn en in ook de ruimte waar je het model wilt bekijken.

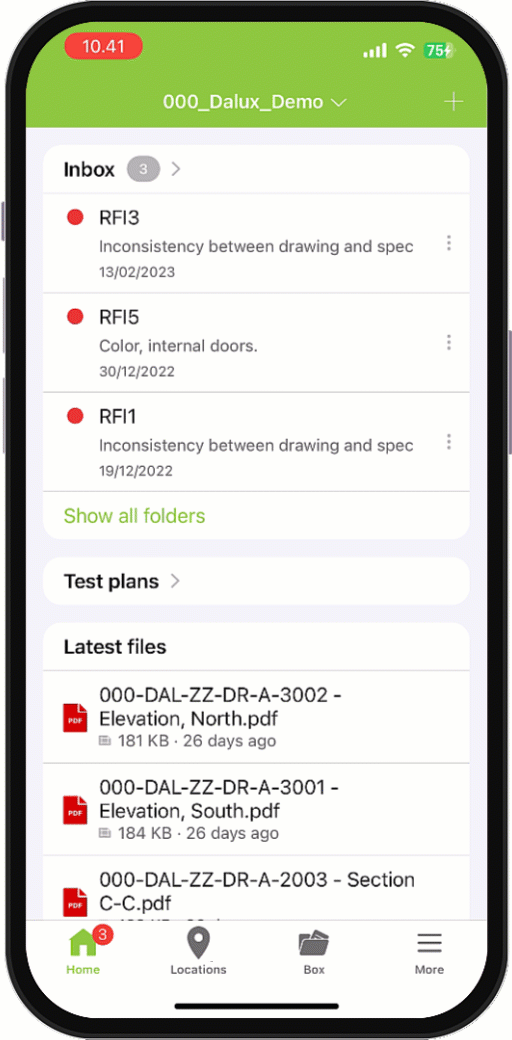

Open vervolgens Dalux Mobile. Zoek nu dezelfde locatie op een tekening of in 3D. Doe dit door naar Locaties in het onderste menu te gaan. Zoek vervolgens het juiste gebouw en de juiste verdieping die van toepassing zijn. Het gebouw wordt bovenaan het scherm geselecteerd en de verdiepingen worden onderaan geselecteerd.
Wanneer je fysiek en in het 3D model op de juiste plek bent, open TwinBIM door op het -icoon in de linkerbenedenhoek van je scherm te drukken.
Wanneer TwinBIM is geopend, moeten het model en de omgeving worden uitgelijnd.
Stap 1: Definieer de verdieping

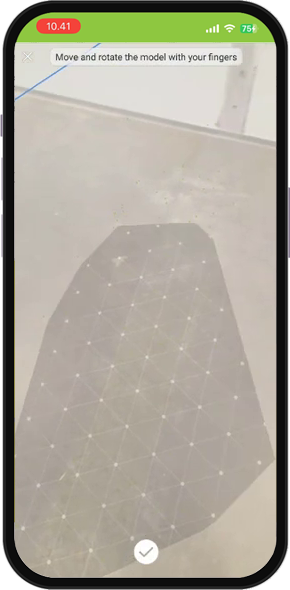

Houd het apparaat op een normale of licht verhoogde hoogte. Richt nu de camera naar de grond.
Zodra de verdieping is gedefinieerd, beweeg het apparaat richting de verdieping om ervoor te zorgen dat de verdieping correct is uitgelijnd met het oppervlak.
Stap 2: Lijn het model uit op de omgeving

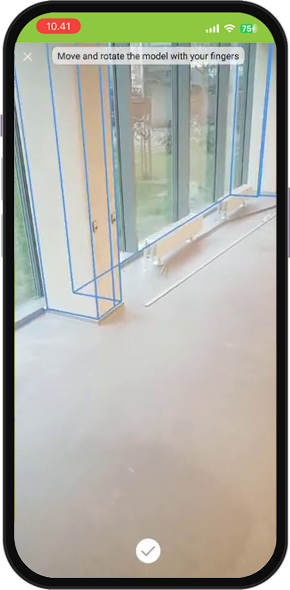

Vervolgens moet het model worden uitgelijnd. Gebruik één vinger om de ruimte te verplaatsen of twee vingers om het model te draaien en te roteren. Het wordt aanbevolen om muren of kolommen als uitgangspunt te gebruiken om het model correct uit te lijnen.
Stap 3: Begin met het gebruik van TwinBim

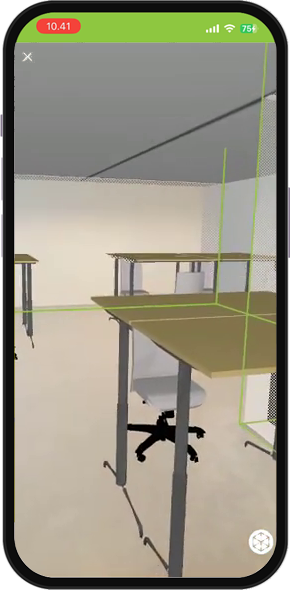

Wanneer het model en de omgeving zijn uitgelijnd, druk op het vinkje onderaan. Het model wordt geladen en weergegeven als een overlay over de omgeving getoond.
Indien nodig, kan de uitlijning opnieuw worden gedaan door op het -icoon in de rechterbenedenhoek te drukken.

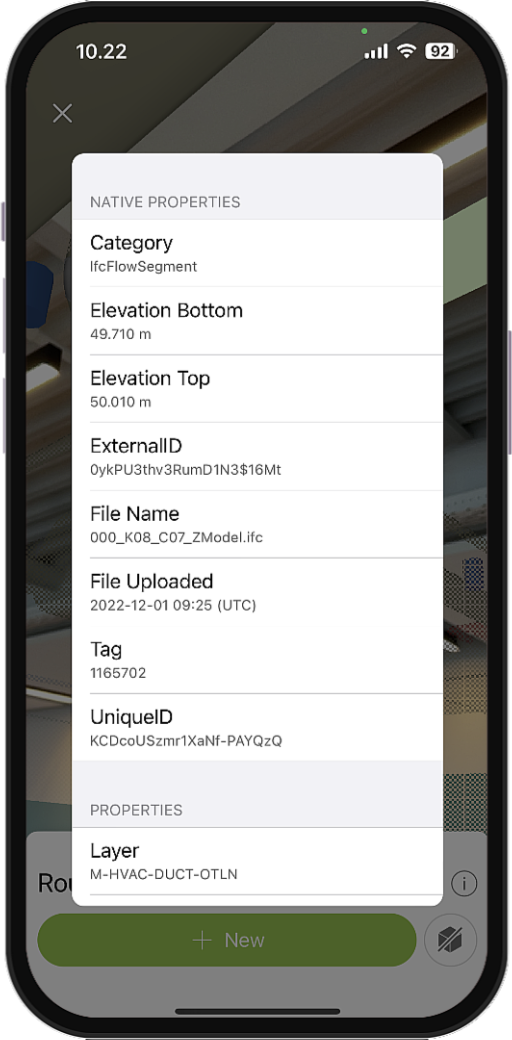

Wanneer TwinBIM actief is, zijn dezelfde functies als bij het bekijken van het 3D model op zichzelf beschikbaar. Objecten kunnen worden aangeklikt en meer informatie kan worden getoond. Het is ook mogelijk om nieuwe registraties aan te maken.
Objecten kunnen worden verborgen en de transparantie van het model kan worden aangepast.
