Dit artikel behandelt hoe je de Quantities-functie van Dalux InfraField kunt gebruiken om de eigenschappen van objecten samen te vatten en de verschillen tussen oppervlakken en/of uitlijningen te meten.
Technische informatie
Je moet de Dalux Desktop-toepassing gebruiken om deze functie te gebruiken.
Lees dit artikel om te leren hoe u het kunt downloaden: Desktopapplicatie.
Er zijn 3 hoofdmanieren om Quantities te gebruiken in InfraField.
- U kunt filters maken op basis van objecten en hoeveelheden uit eigenschappen extraheren.
- U kunt het volume van twee terreinoppervlakken vergelijken en het verschil in volume berekenen.
- Vergelijk een oppervlak met een uitlijning en bereken het verschil in meters.
Objecten

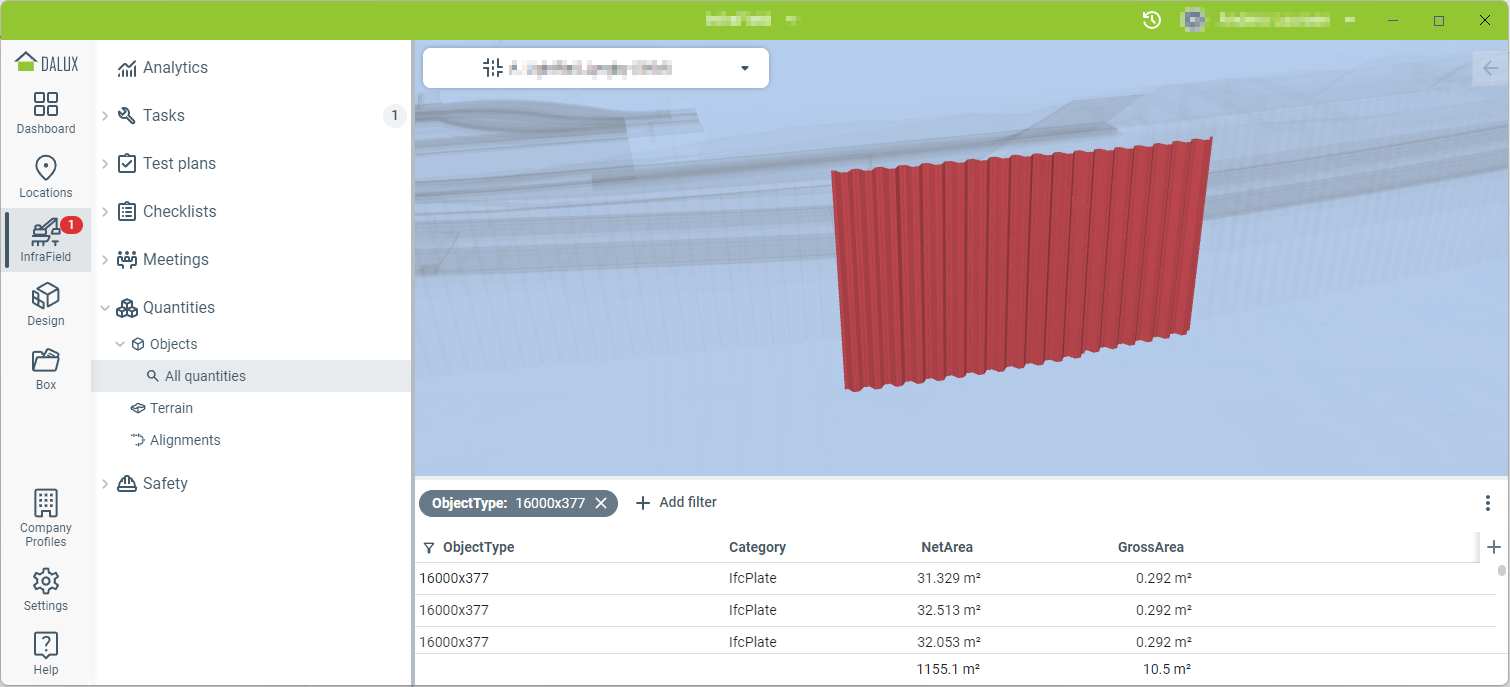

Je kunt BIM-data filteren binnen een specifieke structuur of gebied, door objecteigenschappen te gebruiken om Quantities te genereren die vervolgens kunnen worden geëxporteerd naar spreadsheets of opgeslagen als filters.
Selector: Selecteer de structuur of
gebied die u wilt bekijken.
Klik op om dit op te slaan als filter of om data te exporteren naar een spreadsheet.
Lees meer over het filteren van gegevens en het aanmaken van filters hier: Hoe Quantities te gebruiken.
Terrein
De terrein-quantities-functie van InfraField vergelijkt twee oppervlakken en berekent het volumeverschil tussen beide.
Navigeer naar:
InfraField
Quantities
Terrein
- Oppervlak: Hier definieer je de oppervlakken die je wilt gebruiken voor volumeberekeningen en uitlijningen.
- Volume: Hier bereken je het verschil tussen de geselecteerde oppervlakken.

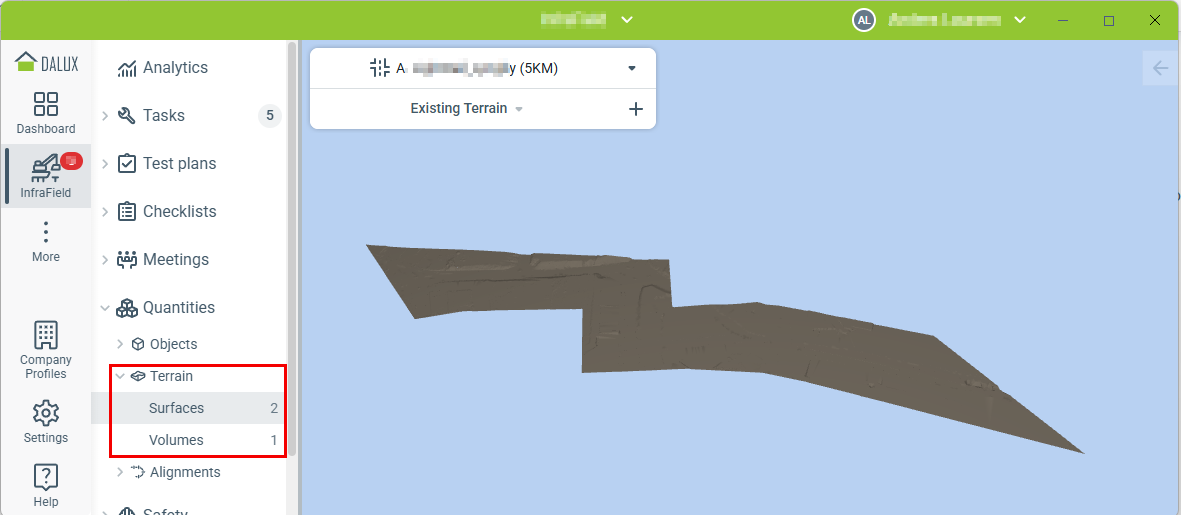

Oppervlak
Oppervlakken worden gebruikt om Quantities te genereren door ze met elkaar of met uitlijningen te vergelijken. Ze worden aangemaakt door objecten uit modelgegevens te selecteren.
-
Gebiedselector: Selecteer het gebied dat u wilt weergeven
-
Aanmaken: maak een nieuw oppervlak (zie hieronder)
- Kies volume: Selecteer een oppervlak om weer te geven en/of te bewerken (zie hieronder)
Nieuw oppervlak aanmaken

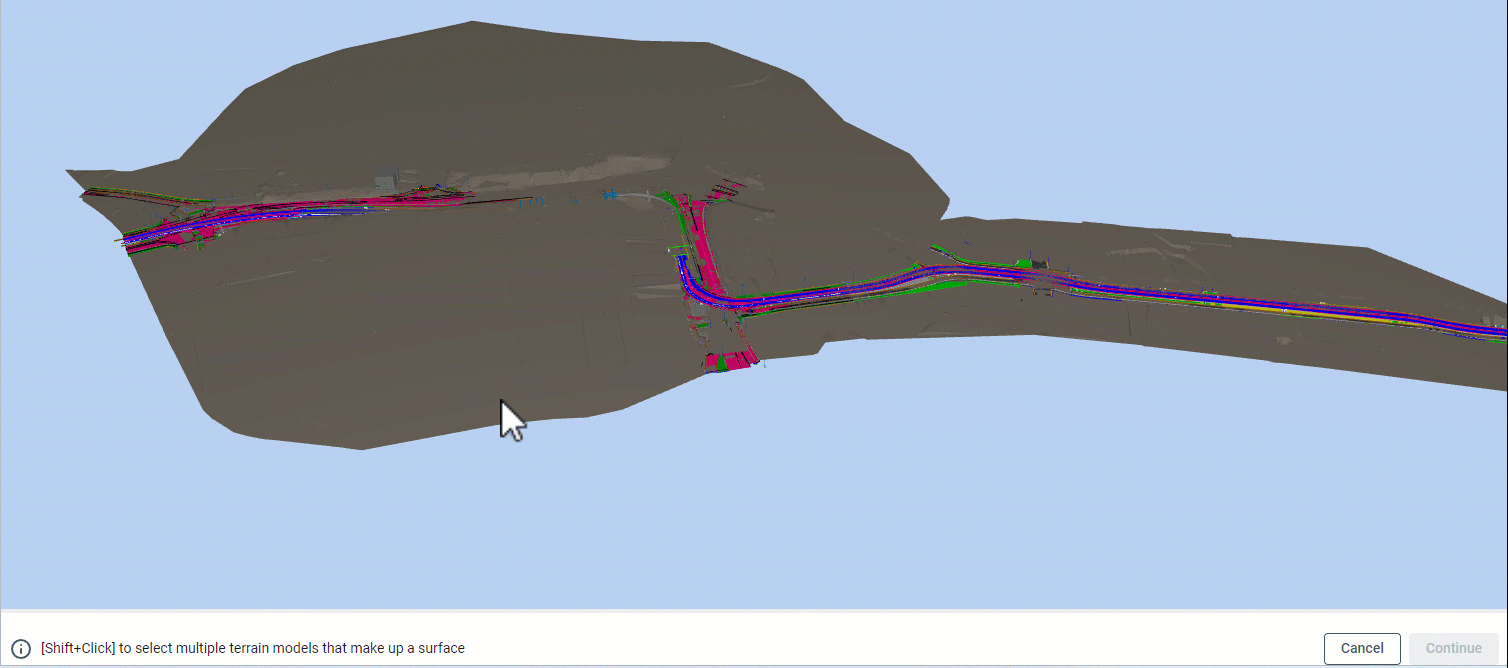

Bij het aanmaken van een nieuw oppervlak selecteer je de oppervlakken in de modelweergave. Begin door op het pictogram te klikken en houd de Shift-toets ingedrukt om meerdere oppervlakken te selecteren. Wanneer u klaar bent met selecteren, klikt u op 'Doorgaan' en typt u een naam voordat u op 'Aanmaken' klikt.
Een oppervlak bewerken

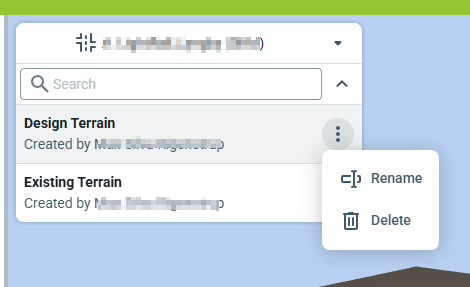

Klik op de 3 stippen naast een oppervlak om het te bewerken.
Wijzigen: Wijzigt het geselecteerde oppervlak.
Wissen: Wis het geselecteerde oppervlak. Gegevens worden permanent gewist en kunnen niet worden teruggehaald. Het model wordt niet beïnvloed door deze handeling.

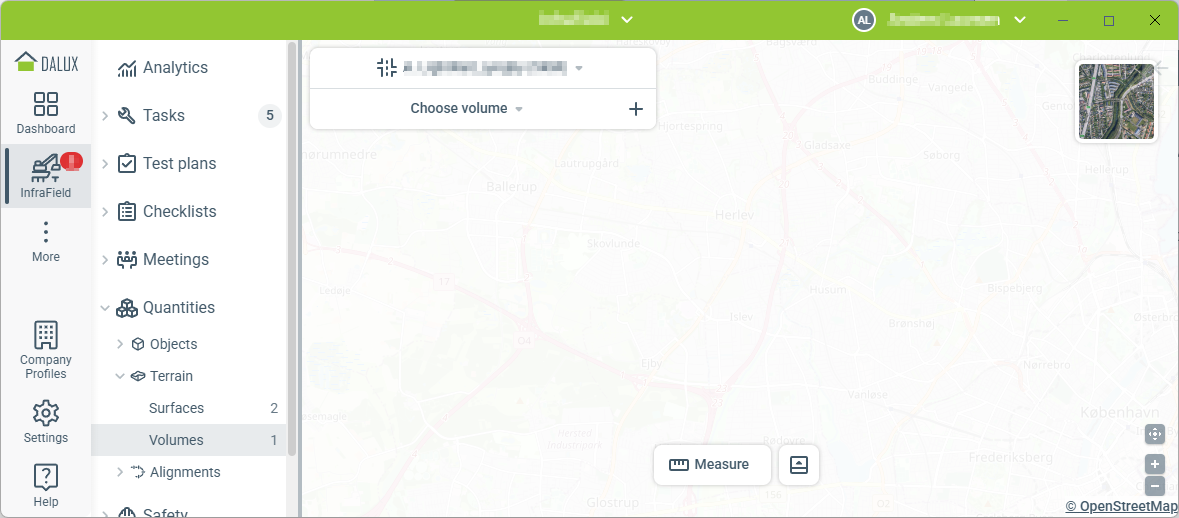

Volumes
Volumes worden berekend door twee oppervlakken te vergelijken of door een oppervlak te vergelijken met een gedefinieerde opstand. Ze worden weergegeven op de kaart als gebieden met kleurcodes, met doorsnede- en vulzones.
-
- Selecteer: Selecteer een volume om weer te geven en/of te bewerken (Zie hieronder)
-
-
Meten: Voeg gebieds- of lijnmeting toe; gegevens worden niet opgeslagen als u deze pagina verlaat.
-
Open onderste paneel: Open de lijst met volumes (Zie hieronder)

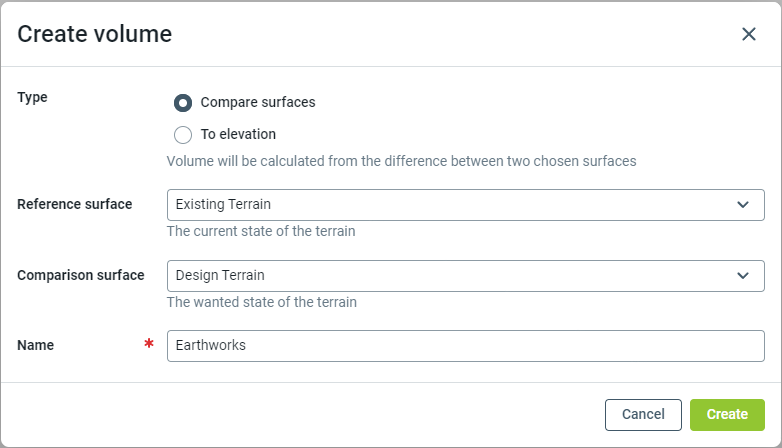

Nieuw volume aanmaken
Type: Selecteer hoe je wilt dat de volumes worden berekend
- Oppervlakken vergelijken: Selecteer twee oppervlakken om te gebruiken voor de berekening.
- Naar opstand: Selecteer een oppervlak en een opstand om te gebruiken voor de berekening.
Referentie-oppervlak (als u oppervlakken vergelijkt): selecteer het oppervlak dat het referentie-oppervlak zal zijn. Dit moet de huidige staat van het terrein zijn.
- Doorsnede geeft aan hoeveel er van het referentie-oppervlak moet worden verwijderd.
- Vulling geeft aan hoeveel je aan het referentie-oppervlak moet toevoegen.
Vergelijkingsoppervlak: Selecteer het oppervlak dat gebruikt wordt voor de berekening, bijvoorbeeld een terrein- of vormingsmodel.
Opstand (als u vergelijkt met een opstand): voer de opstand in die gebruikt wordt voor de berekening.
Naam: Dit identificeert het oppervlak in de lijstweergave.
Een volume bewerken

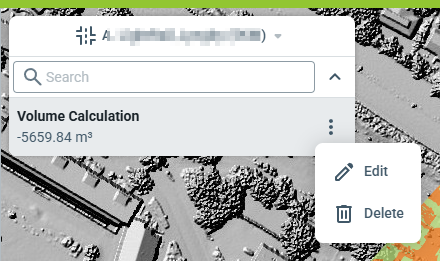

Klik op de 3 stippen naast een volume om het te bewerken.
-
Bewerken: Bewerk de geselecteerde volumeberekening. Berekeningen worden automatisch bijgewerkt nadat je je werk hebt opgeslagen.
-
Wissen: Wis de geselecteerde volumeberekening. Gegevens worden permanent gewist en kunnen niet worden teruggehaald.

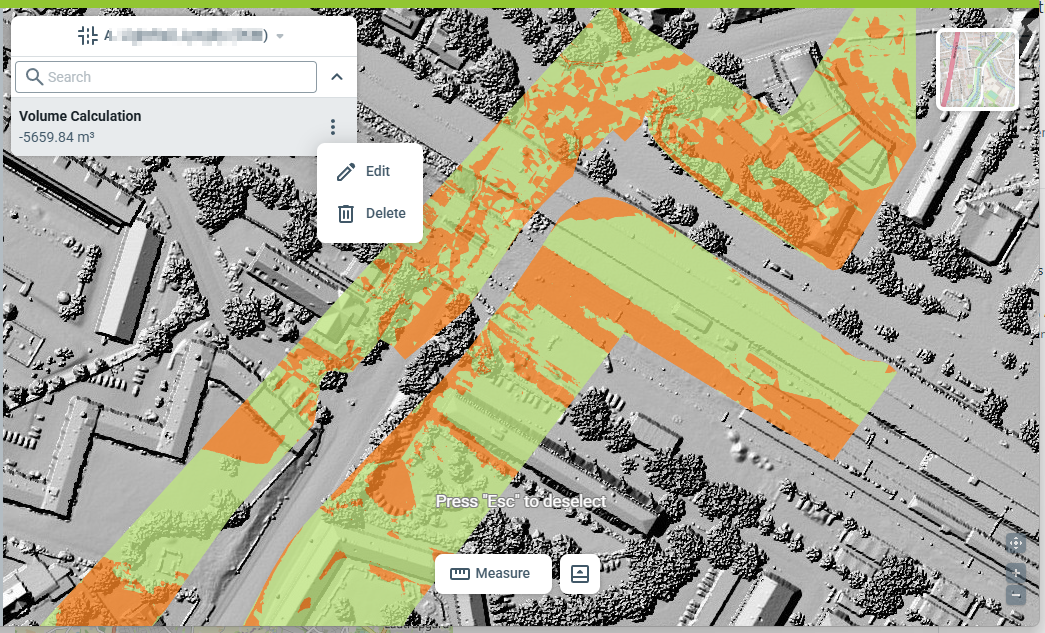

Groen geeft vulling aan, terwijl oranje doorsnede aangeeft (zie hieronder voor details).

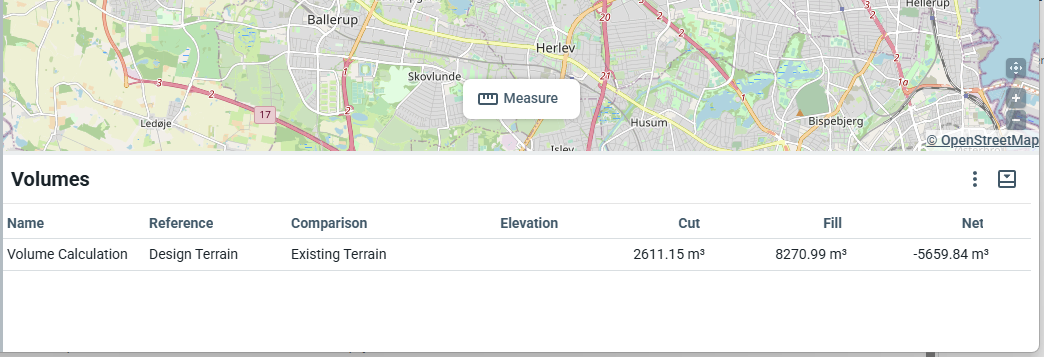

Onderpaneel
-
Meer: Klik op de 3 stippen om data te exporteren naar een spreadsheet.
-
Paneel afsluiten: Klik hier om het paneel te afsluiten.
Elke regel van de volumeberekening bestaat uit de volgende informatie:
-
- Naam: Specificeert de naam van de berekening.
- Referentie: Referentie-oppervlak gebruikt in de berekening.
- Vergelijking: Vergelijkingsoppervlak gebruikt in de berekening (leeg indien een opstand wordt gebruikt).
- Opstand: Opstand gebruikt in de berekening (leeg indien een oppervlak wordt gebruikt).
- Doorsnede: Volume dat van het referentie-oppervlak moet worden verwijderd.
- Vulling: Volume dat aan het referentie-oppervlak moet worden toegevoegd.
- Net: Totale volume (Cut-Fill)

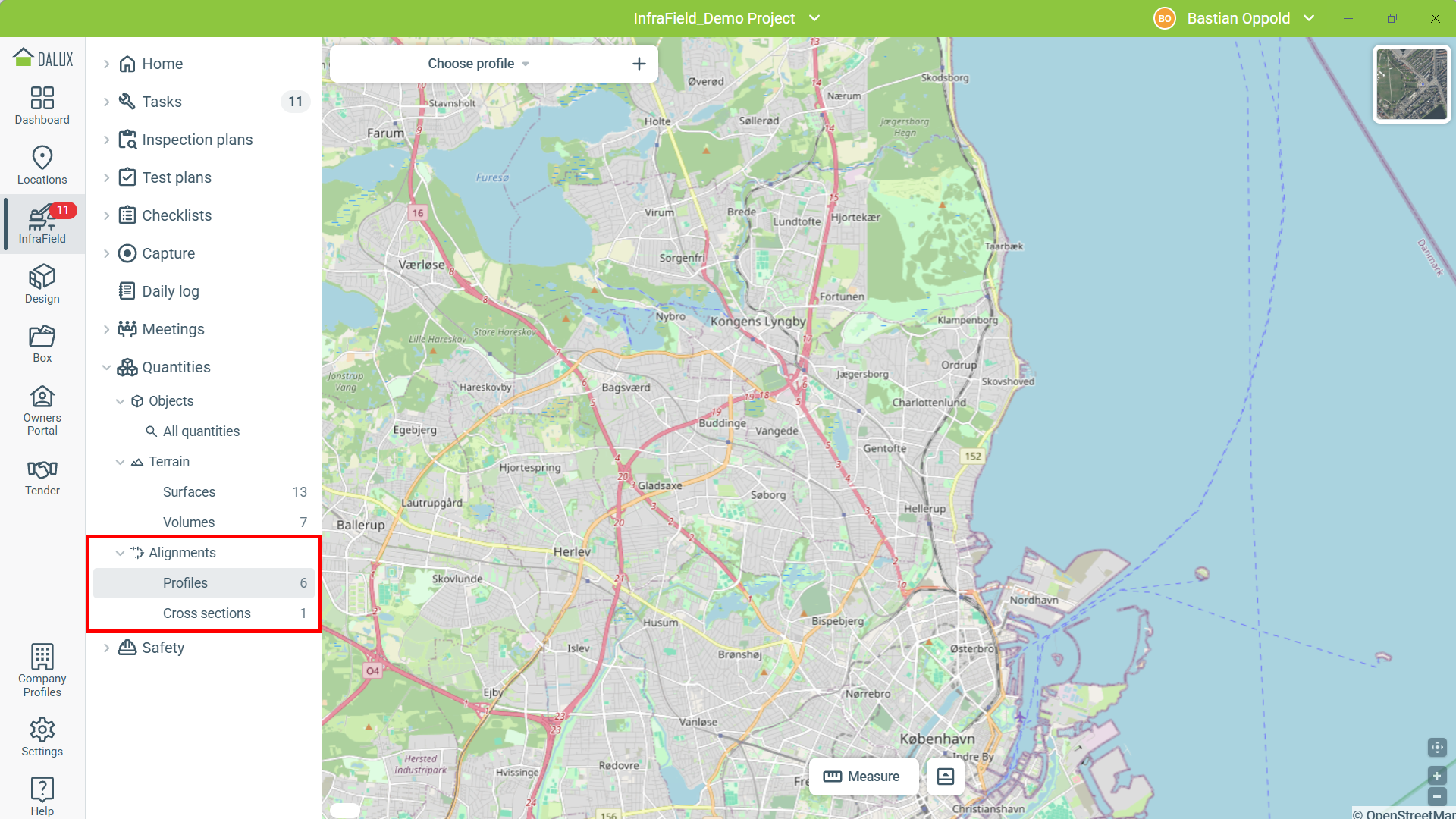

Uitlijningen
Het Uitlijningen-tabblad vergelijkt een oppervlak met een uitlijning en toont het hoogteverschil langs de uitlijning.
- Selecteer profiel: Selecteer een eerder aangemaakt profiel om op de kaart te tonen.
-
-
-

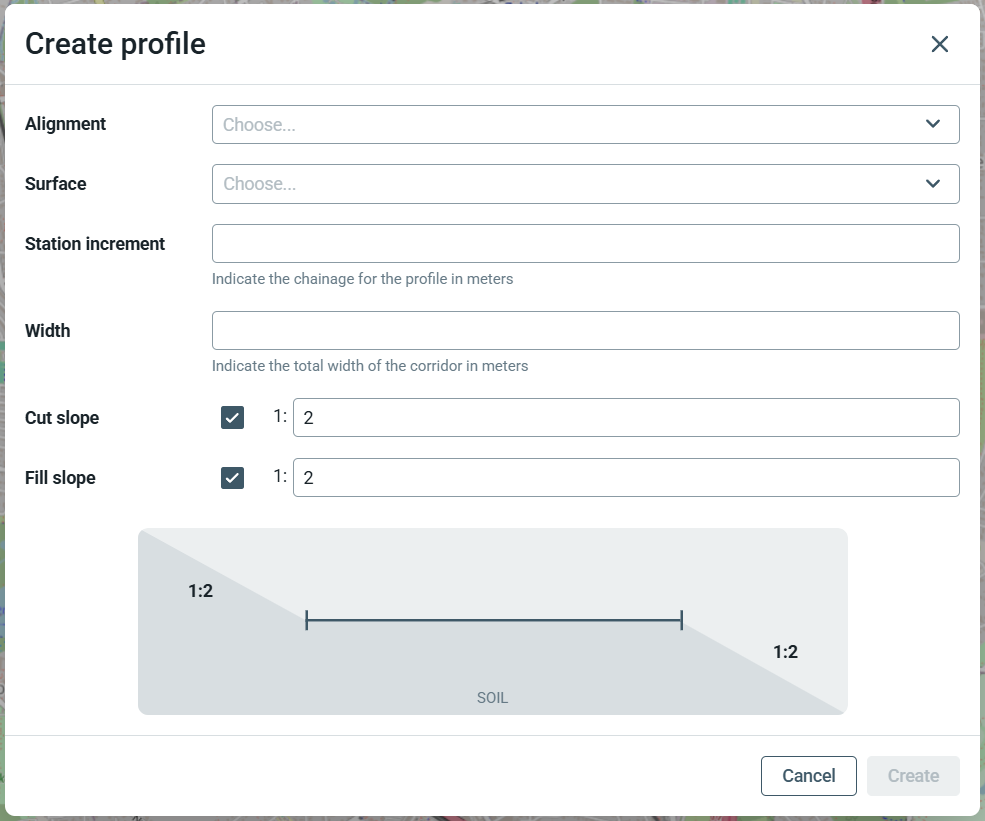

Nieuw profiel aanmaken
Uitlijning: Selecteer een uitlijning die voor dit profiel moet worden gebruikt.
Oppervlak: Selecteer een oppervlak, gebruikt om Quantities te berekenen in combinatie met de breedte en de cut/fill-helling. (zie Oppervlakken)
Stationintervallen: Plaatsaanduiding voor toekomstige ontwikkeling.
Breedte: Gebruikt om de Quantities te berekenen samen met het oppervlak en de cut/fill-helling.
Doorsnede-helling: De hoek van de helling wanneer de uitlijning onder het oppervlak ligt, gebruikt om Quantities te berekenen in combinatie met het oppervlak en de breedte.
Vulhelling: De hoek van de helling wanneer de uitlijning boven het oppervlak ligt, gebruikt om Quantities te berekenen in combinatie met het oppervlak en de breedte.
Een profiel bewerken
Klik op de 3 stippen naast een profiel om het te bewerken.
-
-

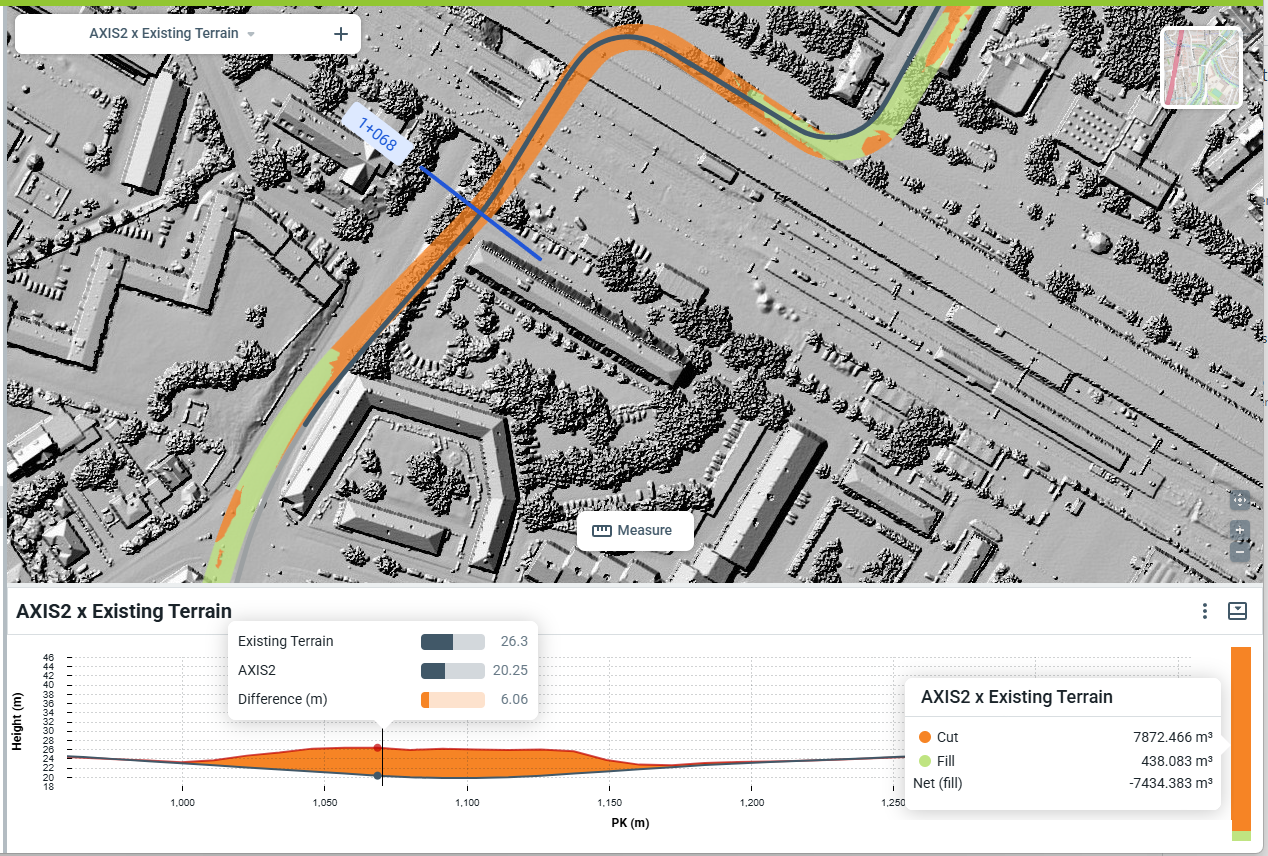

Profielkaartweergave
Open het onderste paneel om de hoogtekaart van het profiel te bekijken.
Verschillen zijn gecodeerd met kleuren:
- Oranje: Uitlijning is lager dan het oppervlak.
- Groen: Uitlijning is hoger dan het oppervlak.
-
-
Beweeg de muis langs het profiel hieronder om het verschil te zien en de stationintervallen op de kaart te markeren.
Gebruik het muiswiel om in of uit te zoomen op de hoogtekaart. Een donkere lijn geeft het ingezoomde gebied aan naast het profiel op de kaart.
Dwarsdoorsneden
Met dwarsdoorsneden kunt u het volume van individuele lagen berekenen over een gedefinieerde lengte van uw uitlijning.
-
- Selecteer dwarsdoorsnede: Selecteer een eerder aangemaakte dwarsdoorsnede om weer te geven en/of te bewerken (Zie hieronder)
-
-
Nieuwe dwarsdoorsnede aanmaken
Wanneer u een nieuwe dwarsdoorsnede aanmaakt, vult u de dialoog in volgens uw wensen:
- Naam
- Uitlijning: Selecteer een uitlijning uit de uitlijningen die in uw project beschikbaar zijn
- Startstation (PK) & Eindstation (PK): Bepaal de lengte van uw dwarsdoorsnede voor uw berekening. Zweef met de muis over het pictogram naast uw uitlijning als u niet zeker bent van de exacte stationering.
- Lagen: Maak de individuele lagen van uw dwarsdoorsnede aan. Dalux gebruikt de metingen van het startstation voor berekeningen.
Lagen aanmaken
Wanneer u op Laag aanmaken, opent het model op uw gedefinieerde startstation. U kunt uw muis gebruiken om te pannen, in te zoomen of te roteren, maar u moet altijd binnen het venster van deze sectie werken.
Teken de geometrie van de laag die u wilt aanmaken door op een hoekpunt te klikken en een veelhoek te maken.
U kunt de vorm bewerken door hoekpunten te slepen, of nieuwe hoekpunten aan te maken door vanaf een rand te slepen. Gebruik Ctrl+Z of Ctrl+Y om uw handelingen ongedaan te maken of opnieuw uit te voeren, zodat uw eindresultaat de benodigde nauwkeurigheid heeft
Wanneer u klaar bent, klikt u op 'Opslaan' om de geometrie te bevestigen. Geef deze laag een naam en selecteer een kleur.
Herhaal dit proces voor elke laag die u wilt berekenen.
Wanneer u klaar bent, klikt u op 'Opslaan' om uw dwarsdoorsnede aan te maken.
Berekende dwarsdoorsnede-lagen
Selecteer uw dwarsdoorsnede bovenaan om de hoeveelheden van elke laag in het onderste paneel weer te geven. De volumes van elke laag worden berekend op basis van uw getekende geometrie en de opgegeven start- en eindstations:
