Modelvalidatie voor BIM-coördinatoren

Als BIM-coördinator stelt Dalux je in staat een set vooraf gedefinieerde regels te maken en deze aan je verschillende ontwerpteams te verstrekken, zodat ze hun modellen zelf kunnen beoordelen voordat ze deze indienen. Hierdoor kun je je richten op de cruciale aspecten van de designcoördinatie zonder elementaire taken aan de ontwerpteams te hoeven delegeren.

Als gevolg hiervan kunnen architecten en adviseurs modelvalidatie gebruiken om hun model te controleren, onmiddellijk wijzigingen aan te brengen en jou en het ontwerpteam op de hoogte te stellen van vragen of wijzigingsverzoeken.

Maak gebruik van het zelf laten beoordelen van modellen (modelvalidatie)

Alle leden van je ontwerpteam die toegang hebben tot de functie voor modelvalidatie kunnen jouw set controles gebruiken om hun model automatisch te testen op clashes, toleranties en de geldigheid van metadata.

Het team kan met jou en elkaar communiceren, en jij kunt openstaande problemen volgen gedurende de ontwerpfase.

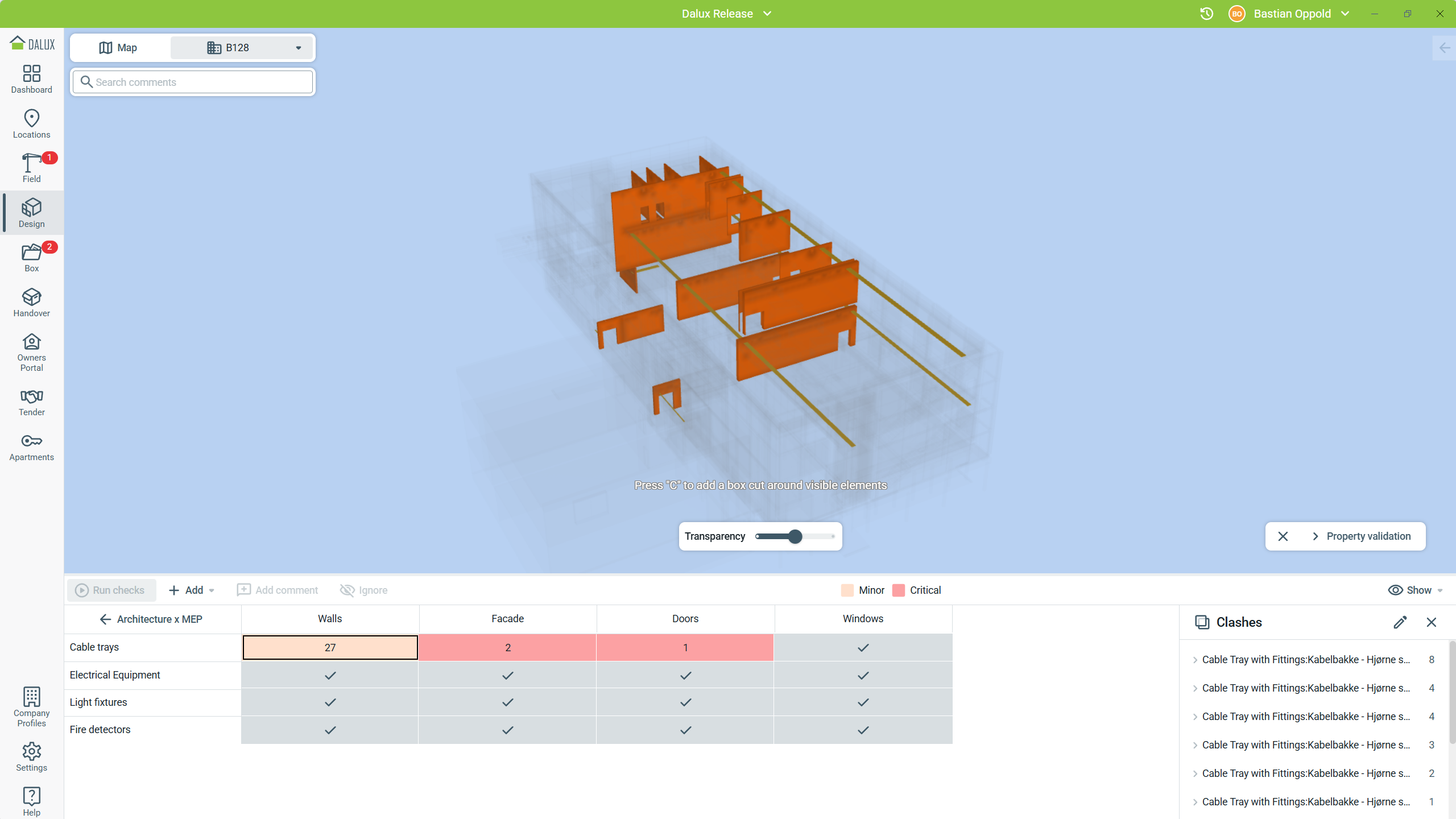

Als voorbeeld kan de beoordeling van je MEP-ingenieur de resultaten van clash- en tolerantiescontroles voor technische installaties teruggeven, zoals hier:

De eisen weerspiegelen de regels die in het BEP (BIM Execution Plan) of DDP (Digital Delivery Plan) in jouw project zijn vastgesteld. Algemene regels die voor deze functie zijn ingesteld, zijn bijvoorbeeld:

• Voor architecten:
  • Clashes: Leidingen die mogelijk doorvoer en brandveiligheidsmaatregelen vereisen
  • Eigenschapscontrole: Brandwerendheid voor deuren, ramen en wanden
  • Eigenschapscontrole: Isolatiewaarden voor duurzaamheidsanalyse
• Voor constructie-ingenieurs:
  • Clashes: Controle waar leidingen doorheen lopen
  • Eigenschapscontrole: Structurele materiaaleigenschappen voor objecten
• Voor MEP-ingenieurs:
  • Clashes: Leidingen die clashen met andere structurele objecten
  • Eigenschapscontrole: Systeemclassificaties voor ventilatie en water
  • Toleranties: Voldoende ruimte tussen sprinklers
• Voor E-installateurs:
  • Clashes: Bekabeling met andere leidingen of dragende objecten
  • Eigenschapscontrole: Spanning, lichtsterkte, enz.
  • Toleranties: Tussen bekabeling en andere leidingen of installaties

Beheer

Activeer de functie en geef toegang aan alle partijen die controles op hun modellen moeten kunnen uitvoeren. Stel vervolgens regels in voor elke discipline volgens de bovengenoemde eisen in je project.

Dit artikel legt het proces in detail uit: Hoe Modelvalidatie in te stellen

Vakgebieden

Richt elke discipline in volgens het ontwerpteam, zoals architecten, constructeurs, MEP-engineers, enz.

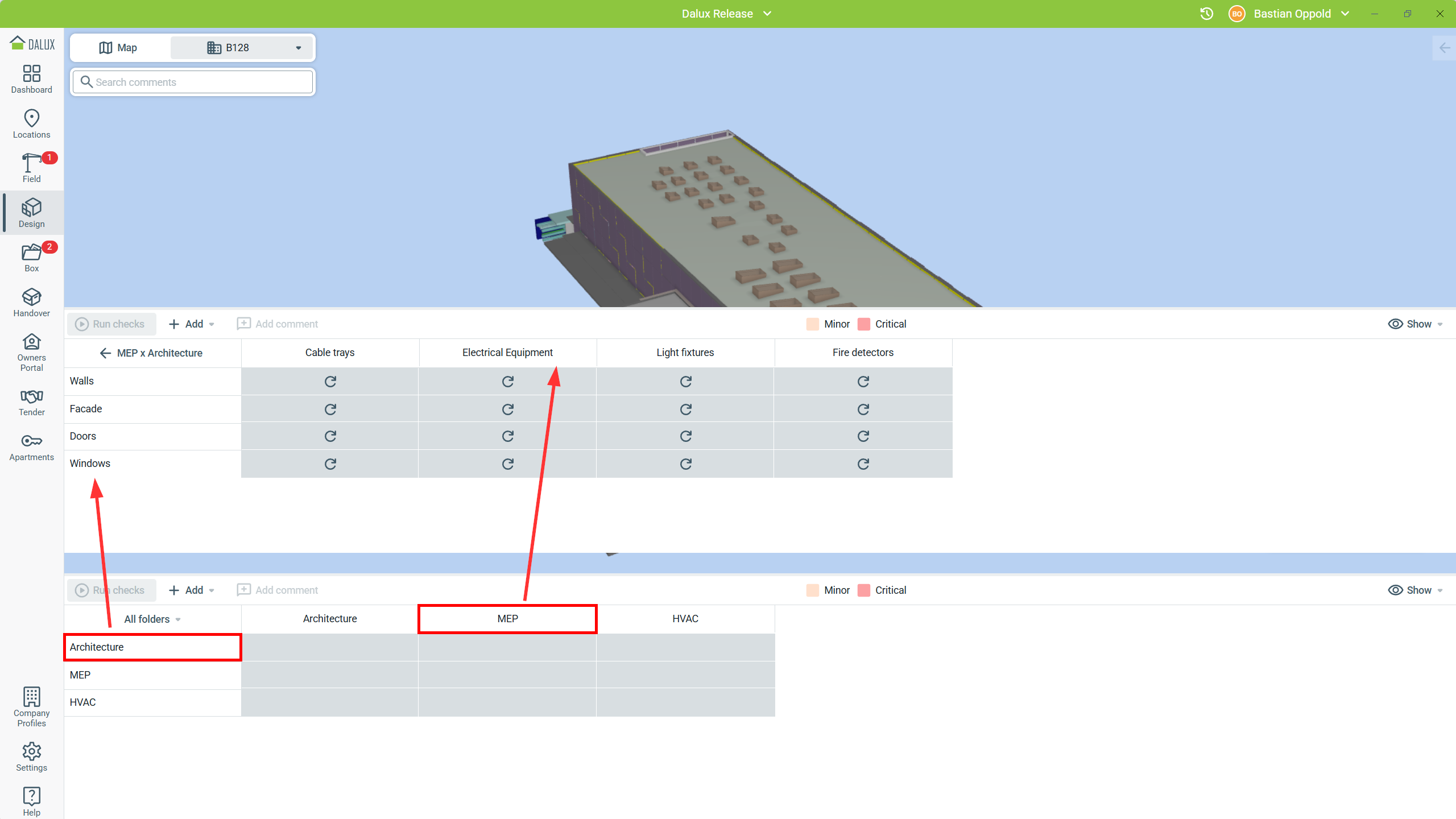

Maak voor elke relevante objectklasse in de disciplines een objectgroep aan:

Bekijk het technische artikel om te zien hoe je disciplines en objectgroepen gedetailleerder kunt instellen: Hoe disciplines en objectgroepen in te stellen.

Clash- en tolerantie-instellingen

Stel voor elke cel in de Modelvalidatie-matrix de regels in over clashes en toleranties, indien relevant. Als er geen regels zijn voor twee objectgroepen, laat de cel leeg. Als een regel kritisch is en designwijzigingen/afstemming cruciaal zijn om de kwestie op te lossen, zet de ernst op 'Kritisch'.

Voorbeelden:

Kabelgoten lopen vaak door wanden, wat moet worden meegenomen met doorvoeren in het wandontwerp. Dit kan worden ingericht als een clash met lage ernst.

Eventuele doorvoeringen in dragende wanden kunnen met kritieke ernst worden ingesteld, aangezien mogelijke wijzigingen in het Design vroegtijdig moeten worden aangepakt om een ingrijpende herontwerpfase in een later projectstadium te voorkomen.

Controles voor dezelfde objectgroep, zoals deuren tegen deuren, zijn meestal niet nodig om als regel te implementeren.

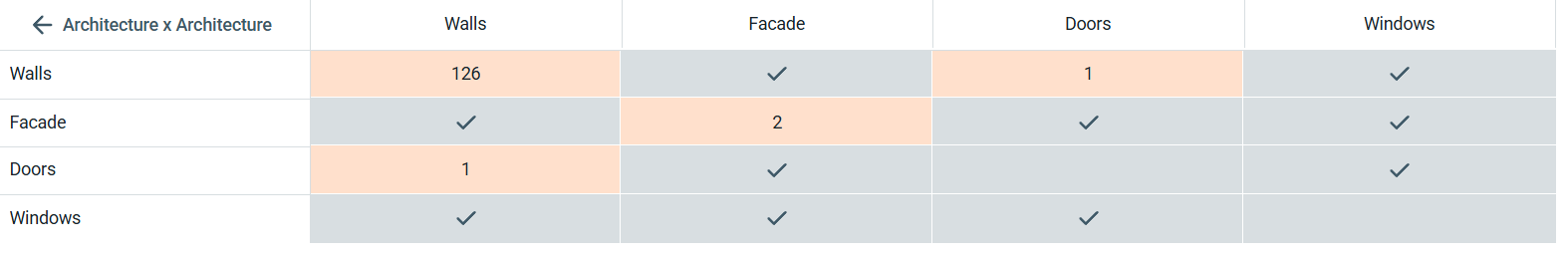

De opzet kan er als volgt uitzien:

Instellen van eigenschapsregels

Bij het instellen van je eigenschapsregels raden we aan dit te doen conform je BEP of DDP. Door de regels in te stellen zoals in dit voorbeeld, wordt ervoor gezorgd dat alle eisen methodisch gecontroleerd worden en dat je kunt garanderen dat de datakwaliteit gewaarborgd is in alle projectfasen.

Vaak heb je als onderdeel van je BEP/DDP een lijst met eigenschappen, afhankelijk van de LOD, waarvoor je een existence check moet instellen.

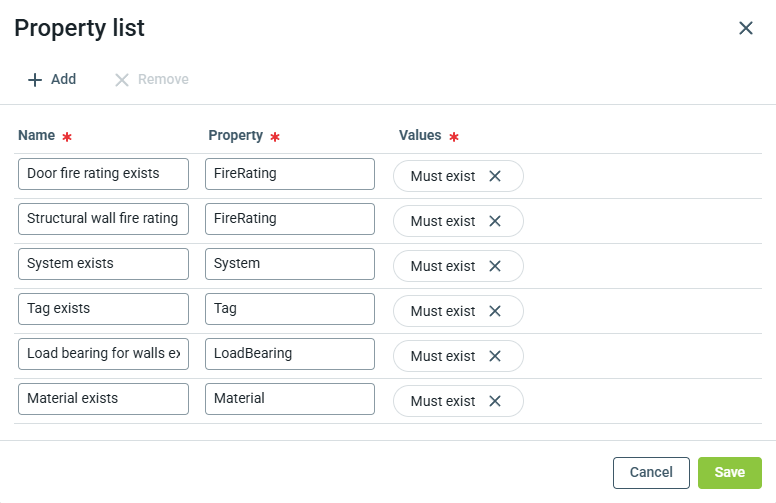

Veel hiervan zijn vereist in meerdere disciplines, zoals typeaanduiding, materiaal of afmetingen. De resulterende opzet ziet er als volgt uit:

In sommige gevallen wil je controleren op specifieke waardes, zoals brandclassificaties of U-waardes. Voor deze gevallen stel speciale regels in op basis van je behoeften.

Voor beide gevallen stel eigenschapsregels in.

Instelling van eigenschappencontroles

Bij het instellen van je eigenschapscontroles raden we aan de controles in te stellen volgens je designfases of de vereiste LOD/LOI.

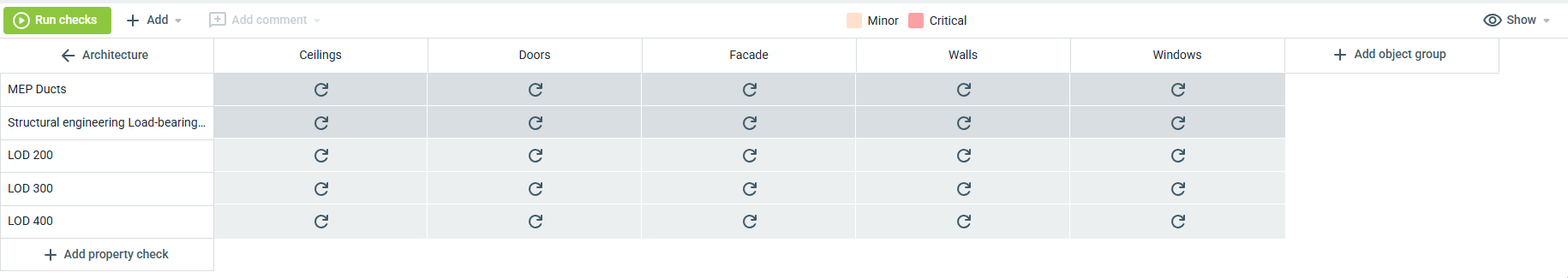

Elke eigenschapsvalidatie moet alle objectgroepen controleren en de eigenschapsregels bevatten die relevant zijn voor die fase. In dit voorbeeld toont het eindresultaat controles voor LOD 200, 300 en 400 voor objectgroepen in de Architectuurdiscipline.

Voor elke objectgroep en elke eigenschapscontrole selecteer je alle regels waaraan de geleverde modellen in deze designfase moeten voldoen.

Lees dit artikel om te zien hoe het designteam deze instellingen gebruikt: Modelvalidatie voor architecten en ingenieurs
