Dalux TwinBIM yra papildytos realybės funkcija Dalux. Su TwinBIM, modelis gali būti rodomas kaip perdengimas ant realios vietos. Šiai funkcijai reikalingas 3D modelis. Norint naudoti TwinBIM, reikia mobiliojo įrenginio.
Techninė informacija
Palaikomus Android įrenginius galima rasti čia.
Palaikomus iOS įrenginius galima rasti čia.
Video
Kaip nustatyti TwinBIM
Vartotojo teisės
Kiekvienas projekte esantis gali pasiekti TwinBIM, nes tai yra Vieta modulio dalis. TwinBIM nustatymų Dalux nėra, nes ši funkcija visada yra aktyvuota.
Techninė informacija
TwinBIM veikia visiems IFC arba palaikančios BIM programinės įrangos modeliams, įkeltiems į projektą. Tačiau modelis turi turėti apibrėžtas patalpas, ir TwinBIM veikia tik vienai patalpai vienu metu.
Kaip naudoti TwinBIM
Norint pradėti naudoti TwinBIM, jums reikia būti vietoje, ir toje patalpoje, kurioje norite peržiūrėti modelį kaip perdengimą.

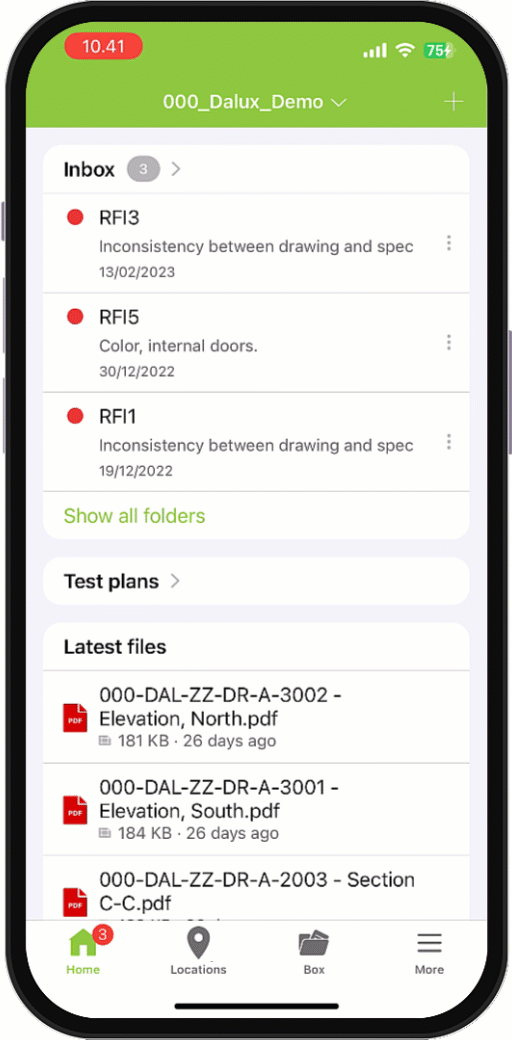

Tada atidarykite Dalux Mobile. Dabar raskite tą pačią vietą brėžinyje arba 3D formatu. Tai padarykite eidami į Vieta apatinėje meniu juostoje. Tada raskite teisingą pastatą ir planą, kai reikalinga. Pastatas pasirenkamas ekrano viršuje, o planai - apačioje.
Kai esate tinkamoje vietoje fiziškai ir 3D modelyje, atidarykite TwinBIM, paspausdami piktogramą ekrano apatiniame kairiajame kampe.
Kai TwinBIM yra atidarytas, reikia sulygiuoti modelį ir aplinką.
1 žingsnis: Apibūdinkite planą

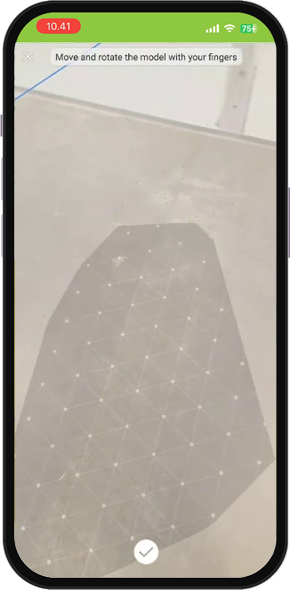

Laikykite įrenginį normaliame arba šiek tiek pakeltame aukštyje. Dabar nukreipkite kamerą į planą.
Kai planas yra apibrėžtas, judinkite įrenginį link plano, kad įsitikintumėte, jog planas tinkamai sulygiuotas su paviršiumi.
2 žingsnis: Sulygiuokite modelį su aplinka

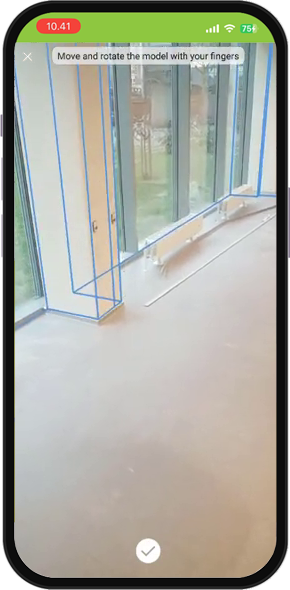

Toliau reikia sulygiuoti modelį. Naudokite vieną pirštą patalpos judinimui arba du pirštus modelio sukiojimui ir pasukimui. Rekomenduojama naudoti sienas arba kolonas, kad tinkamai sulygiuotumėte modelį.
3 žingsnis: Pradėkite naudoti TwinBIM

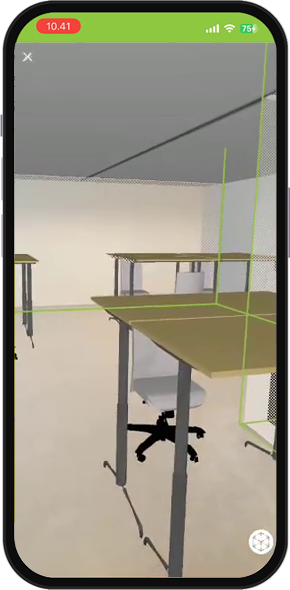

Kai modelis ir aplinka yra sulygiuoti, paspauskite varnelę apačioje. Modelis bus įkeltas ir rodomas kaip perdengimas ant aplinkos.
Jei reikia, sulygiavimą galima pakartoti paspaudus piktogramą apatiniame dešiniajame kampe.

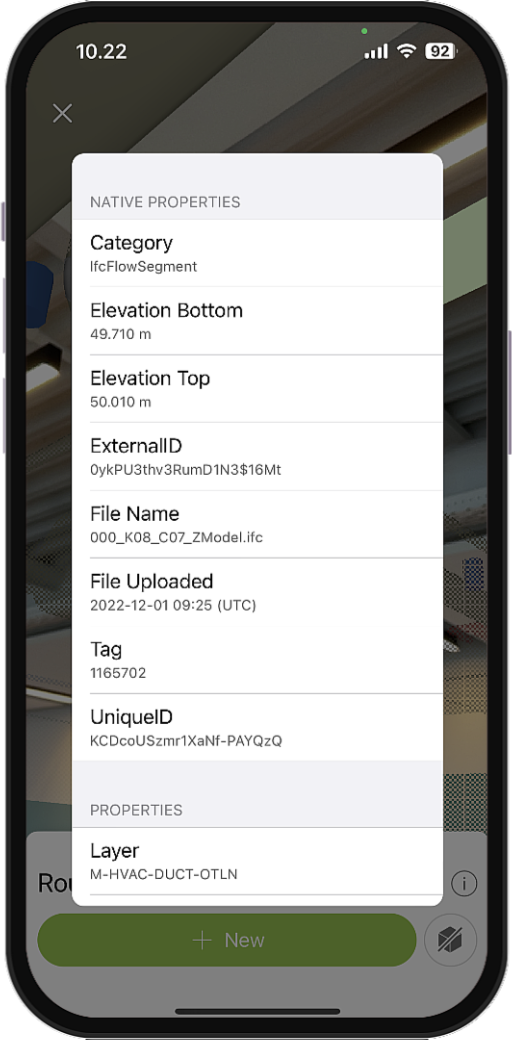

Kai TwinBIM yra aktyvuotas, galimos tos pačios funkcijos kaip ir peržiūrint 3D modelį atskirai. Galima spausti objektus, ir gali būti rodoma daugiau informacijos. Taip pat galima sukurti naujus registravimus.
Objektai gali būti paslėpti, o modelio skaidrumas gali būti sureguliuotas.
