Šiame straipsnyje aptariama, kaip naudoti Dalux InfraField kiekių funkciją, norint susumuoti objektų parametrus ir išmatuoti skirtumus tarp paviršių ir/arba sulygiavimų.
Techninė informacija
Jūs turite naudoti Dalux Desktop programą, kad galėtumėte naudoti šią funkciją.
Perskaitykite šį straipsnį, kad sužinotumėte, kaip atsisiųsti: Darbalaukio programa.
Yra 3 pagrindiniai būdai naudoti kiekius InfraField.
- Galite kurti filtrus, pagrįstus objektais, ir išgauti kiekius iš parametrų.
- Galite palyginti dviejų reljefo paviršių tūrį ir apskaičiuoti tūrio skirtumą.
- Palyginkite paviršių su sulygiavimu ir apskaičiuokite skirtumą metrais.
Objektai

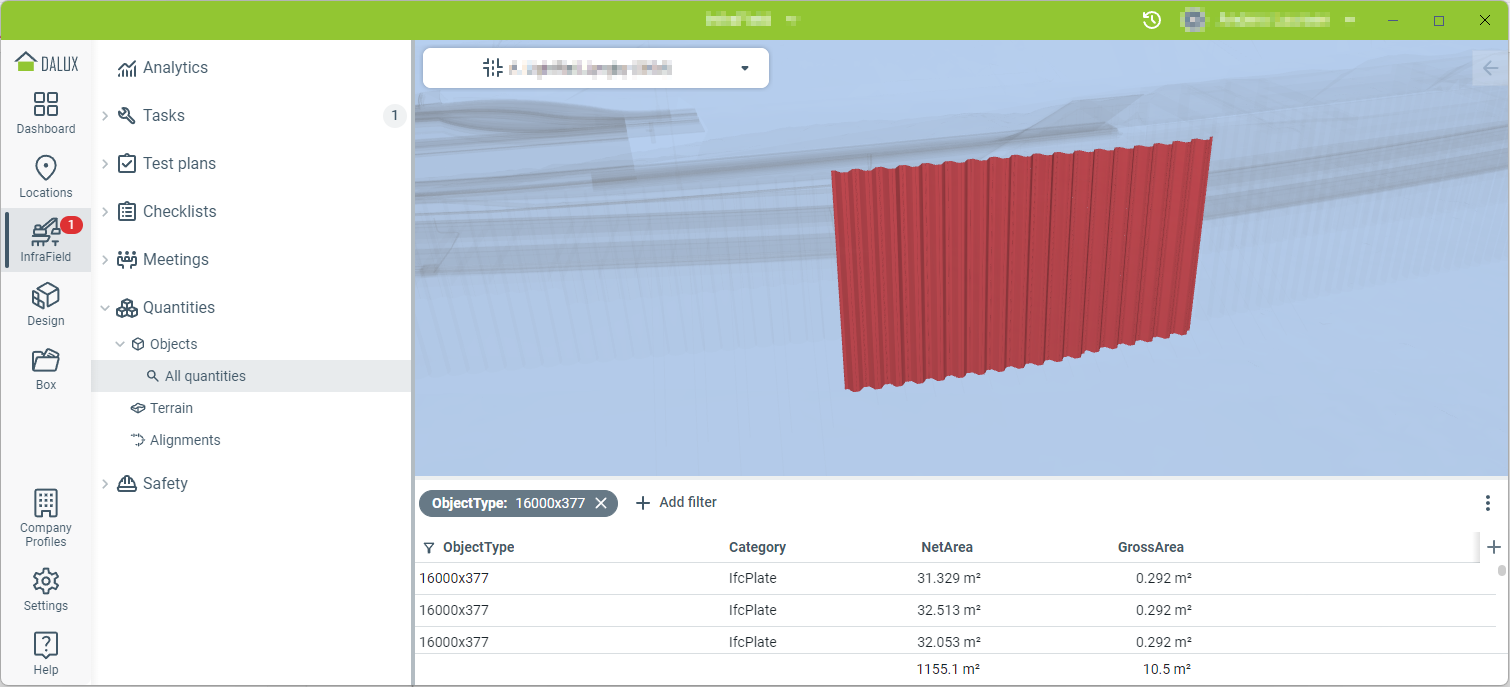

Galite filtruoti BIM duomenis konkrečioje struktūroje arba srityje, naudodamiesi objekto parametrais generuokite kiekius, kuriuos galima eksportuoti į skaičiuokles arba išsaugoti kaip filtrus.
Parinkiklis: Pasirinkite struktūrą arba
regioną, kurį norite peržiūrėti.
Spustelėkite , kad išsaugotumėte tai kaip filtrą arba eksportuotumėte duomenis į skaičiuoklę.
Daugiau apie duomenų filtravimą ir filtrų kūrimą skaitykite čia: Kaip naudoti Kiekiai.
Reljefas
InfraField reljefo kiekių funkcija leis palyginti du paviršius ir apskaičiuoti jų tūrį skirtumą.

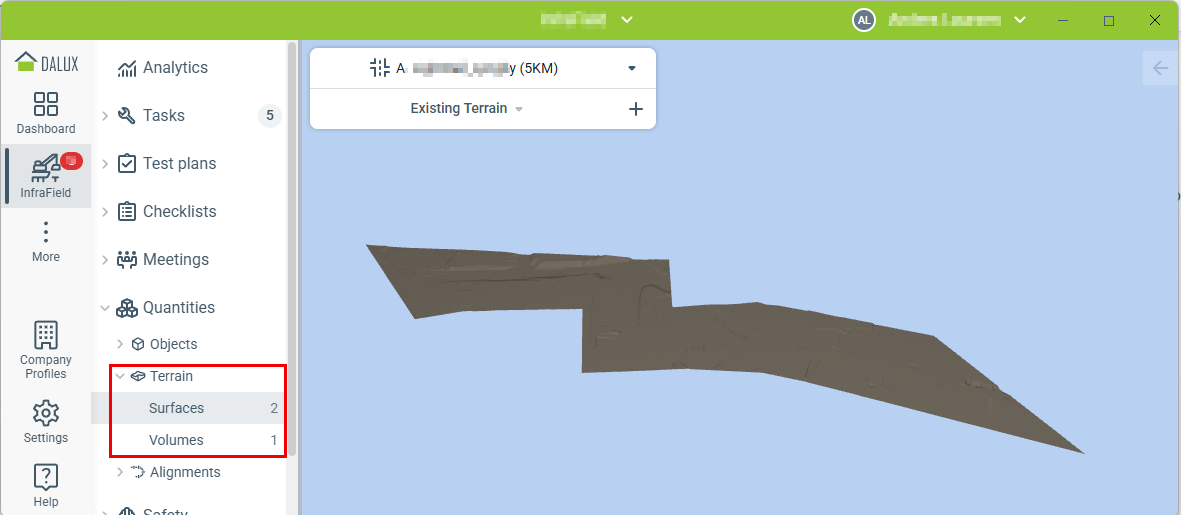

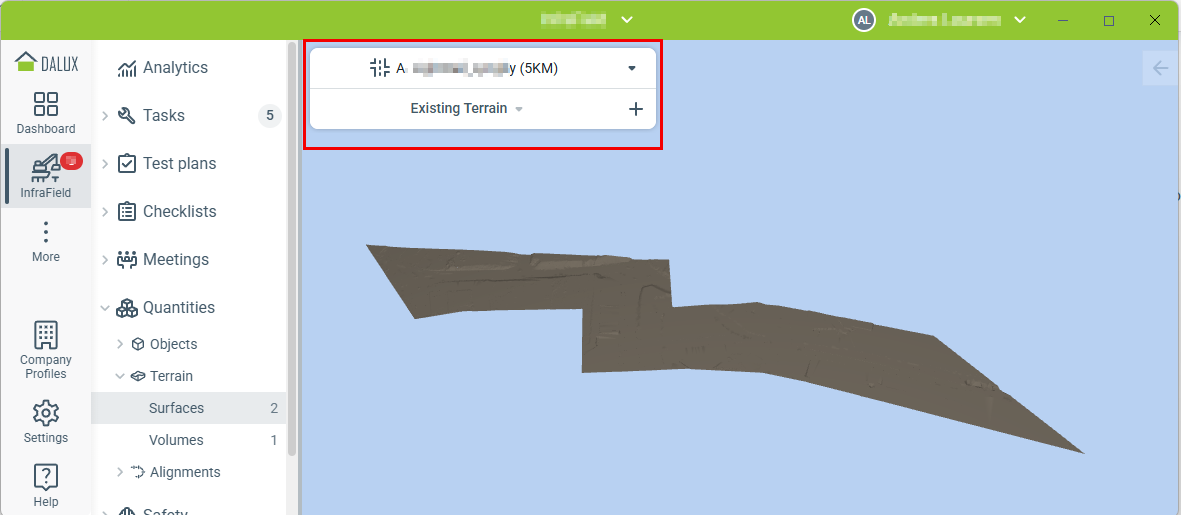

Naviguoti į:
InfraField
Kiekiai
Reljefas
- Paviršius: Čia apibrėžiate paviršius, kuriuos norėtumėte naudoti tūrio skaičiavimams ir sulygiavimams.
- Tūris: Čia apskaičiuojate skirtumą tarp pasirinktų paviršių.
Paviršiai
Paviršiai naudojami kiekiams generuoti, lyginant juos tarpusavyje arba su sulygiavimais. Jie sukuriami, pasirenkant objektus iš modelio duomenų.
-
Regiono parinkiklis: Pasirinkite, kurį regioną norite rodyti
-
Sukurti: sukurti naują paviršių (žr. žemiau)
- Pasirinkti tūrį: Pasirinkite paviršių, kurį norite rodyti ir/arba keisti (žr. žemiau)
Sukurti naują paviršių

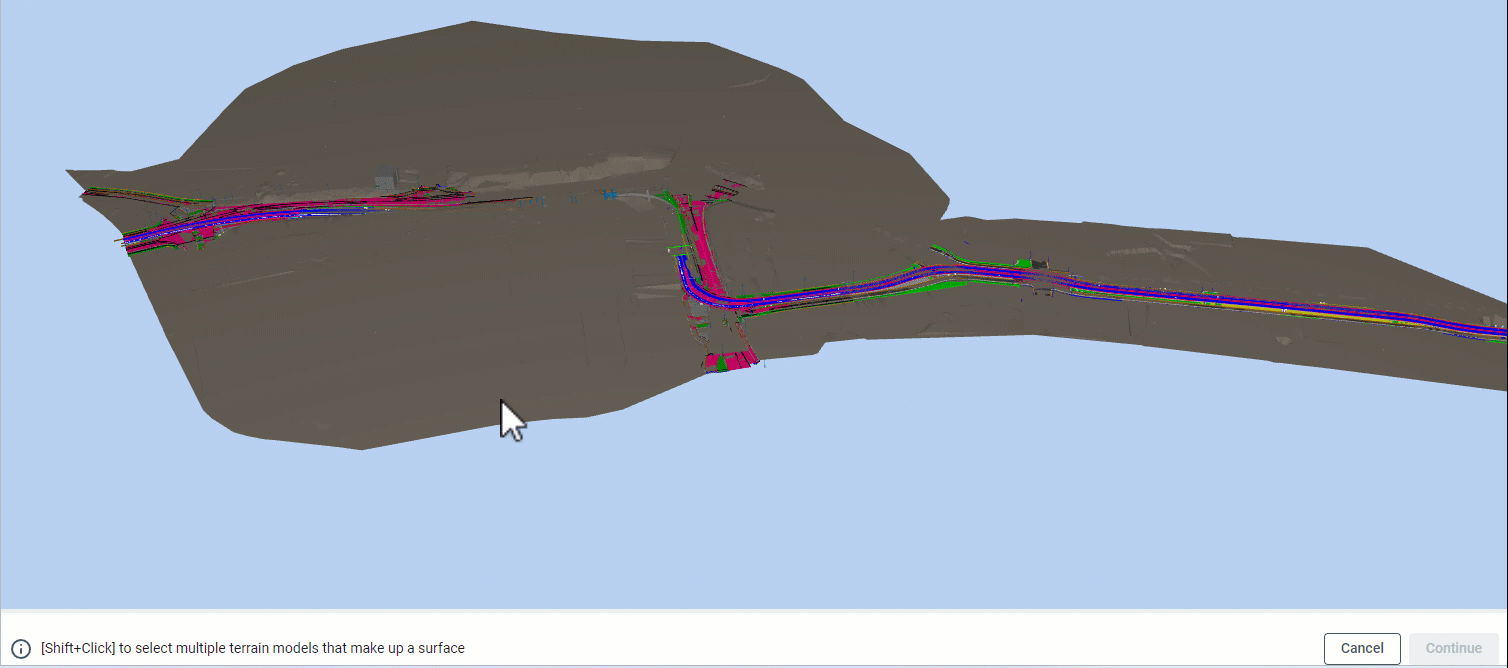

Kuriant naują paviršių, pasirinkite paviršius modelio rodinyje. Pradėkite spustelėdami piktogramą ir laikykite nuspaustą Shift klavišą, kad pasirinktumėte kelis paviršius. Kai baigsite pasirinkimą, spustelėkite 'Tęsti' ir įveskite pavadinimą prieš spustelėdami 'Sukurti'.

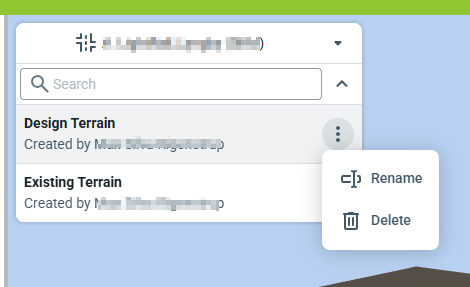

Redaguoti paviršių
Spustelėkite 3 taškus šalia paviršiaus, kad jį redaguotumėte.
Pervadinti: Pervadinti pasirinktą paviršių.
Ištrinti: Ištrinti pasirinktą paviršių. Duomenys bus visam laikui ištrinti ir negalės būti atkurti. Modelis nėra paveiktas šio veiksmo.

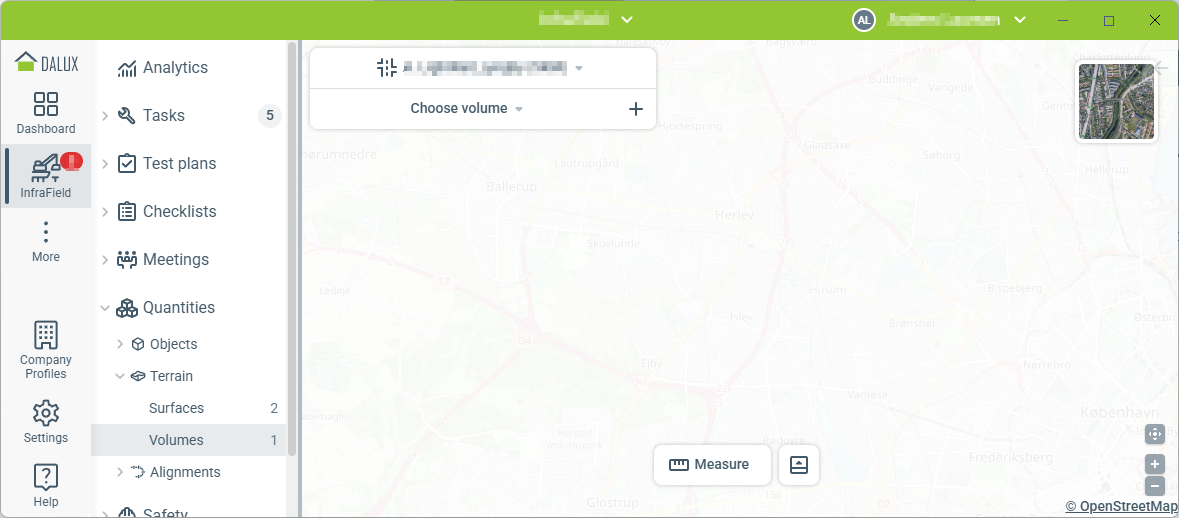

Tūriai
Tūriai skaičiuojami palyginant du paviršius arba palyginant paviršių su nurodytu lygiu. Jie rodomi žemėlapyje kaip spalvotai žymimos sritys, rodant kirpimo ir užpildo zonas.
-
- Pasirinkti: Pasirinkite tūrį, kurį norite rodyti ir/arba redaguoti (žiūrėkite žemiau)
-
-
Matavimas: Pridėti regiono arba linijos matavimą; duomenys nebus išsaugoti, jei paliksite šį puslapį.
-
Atidaryti apatinį skydelį: Atidaryti tūrių sąrašą (žiūrėkite žemiau)

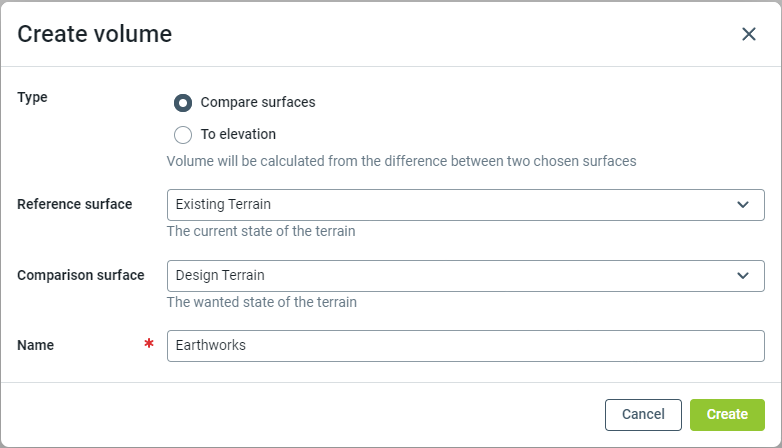

Sukurti naują tūrį
Tipas: Pasirinkite, kaip norite, kad būtų skaičiuojami tūriai
- Palyginti paviršius: Pasirinkite du paviršius, kuriuos norite naudoti skaičiavimui.
- Į lygį: Pasirinkite paviršių ir lygį, kuriuos naudosite skaičiavimui.
Referencinis paviršius (jei lyginate paviršius): pasirinkite paviršių, kuris bus referencinis paviršius. Tai turėtų būti dabartinė reljefo būsena.
- Kirpimas nurodys, kiek reikia pašalinti iš nuorodinio paviršiaus.
- Užpildas nurodys, kiek jums reikia pridėti prie nuorodinio paviršiaus.
Palyginamasis paviršius: Pasirinkite paviršių, kurį naudosite skaičiavimui, pvz., reljefą arba formavimo modelį.
Lygis (jei lyginate su lygiu): Įveskite lygį, kuris bus naudojamas skaičiavimui.
Pavadinimas: Tai identifikuoja paviršių sąrašo rodinyje.
Redaguoti tūrį

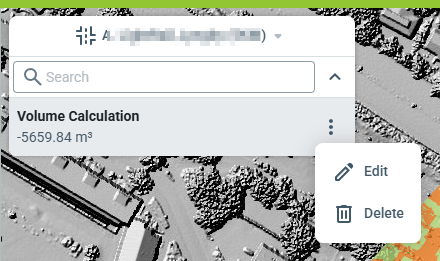

Spustelėkite 3 taškus šalia tūrio, kad jį redaguotumėte.
-
Redaguoti: Redaguoti pasirinktą tūrio skaičiavimą. Skaičiavimai bus atnaujinti automatiškai po to, kai išsaugosite savo darbą.
-
Ištrinti: Ištrinti pasirinktą tūrio skaičiavimą. Duomenys bus visam laikui ištrinti ir negalės būti atkurti.

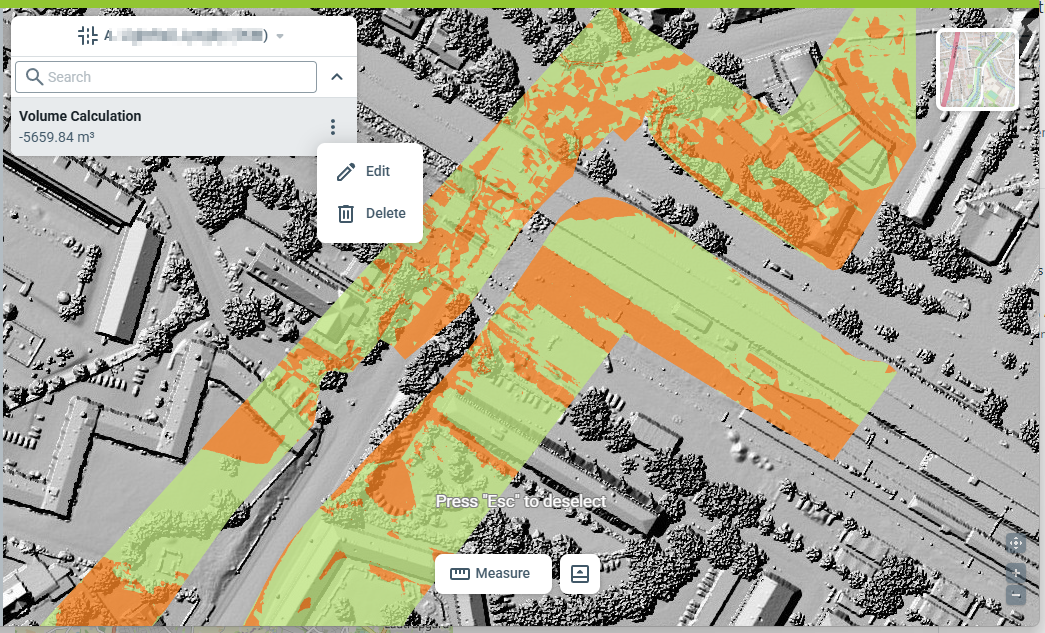

Žalia nurodo užpildą, o oranžinė nurodo kirpimą (detalės žemiau).

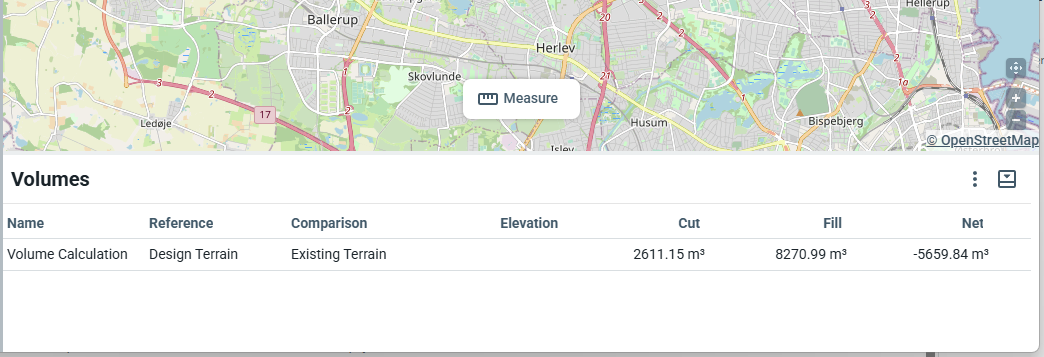

Apatinis skydelis
-
Daugiau: Spustelėkite 3 taškus, norėdami eksportuoti duomenis į duomenų lentelę.
-
Uždaryti skydelį: Spustelėkite čia, kad uždarytumėte skydelį.
Kiekviena tūrio skaičiavimo eilutė susideda iš šios informacijos:
-
- Pavadinimas: Nurodo skaičiavimo pavadinimą.
- Nuoroda: Nuorodinis paviršius, naudojamas skaičiavime.
- Palyginimas: Palyginimo paviršius naudojamas skaičiavime (tuščia, jei naudojamas lygis).
- Lygis: Lygis, naudojamas skaičiavime (tuščia, jei naudojamas paviršius).
- Kirpti: Tūris, kurį reikės pašalinti iš nuorodinio paviršiaus.
- Užpildas: Tūris, kurį reikės pridėti prie nuorodinio paviršiaus.
- Grynasis: Bendras tūris (Kirpimas-Užpildas)

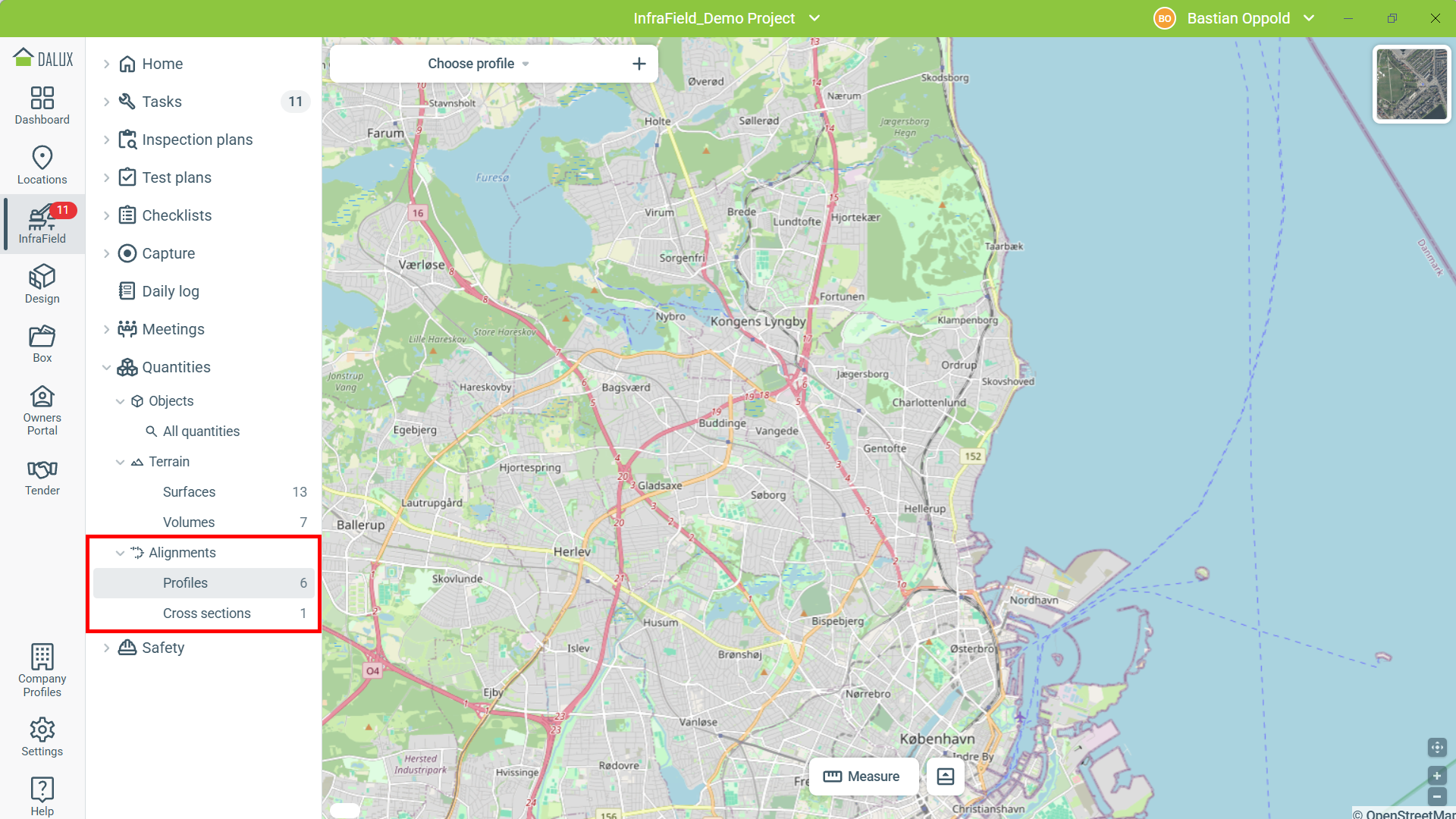

Sulygiavimai
Sulygiavimai skirtukas lygina paviršių su sulygiavimu ir rodo aukščio skirtumą palei sulygiavimą.
- Pasirinkti profilį: Pasirinkite anksčiau sukurtą profilį, kurį norite rodyti žemėlapyje.
-
-
-

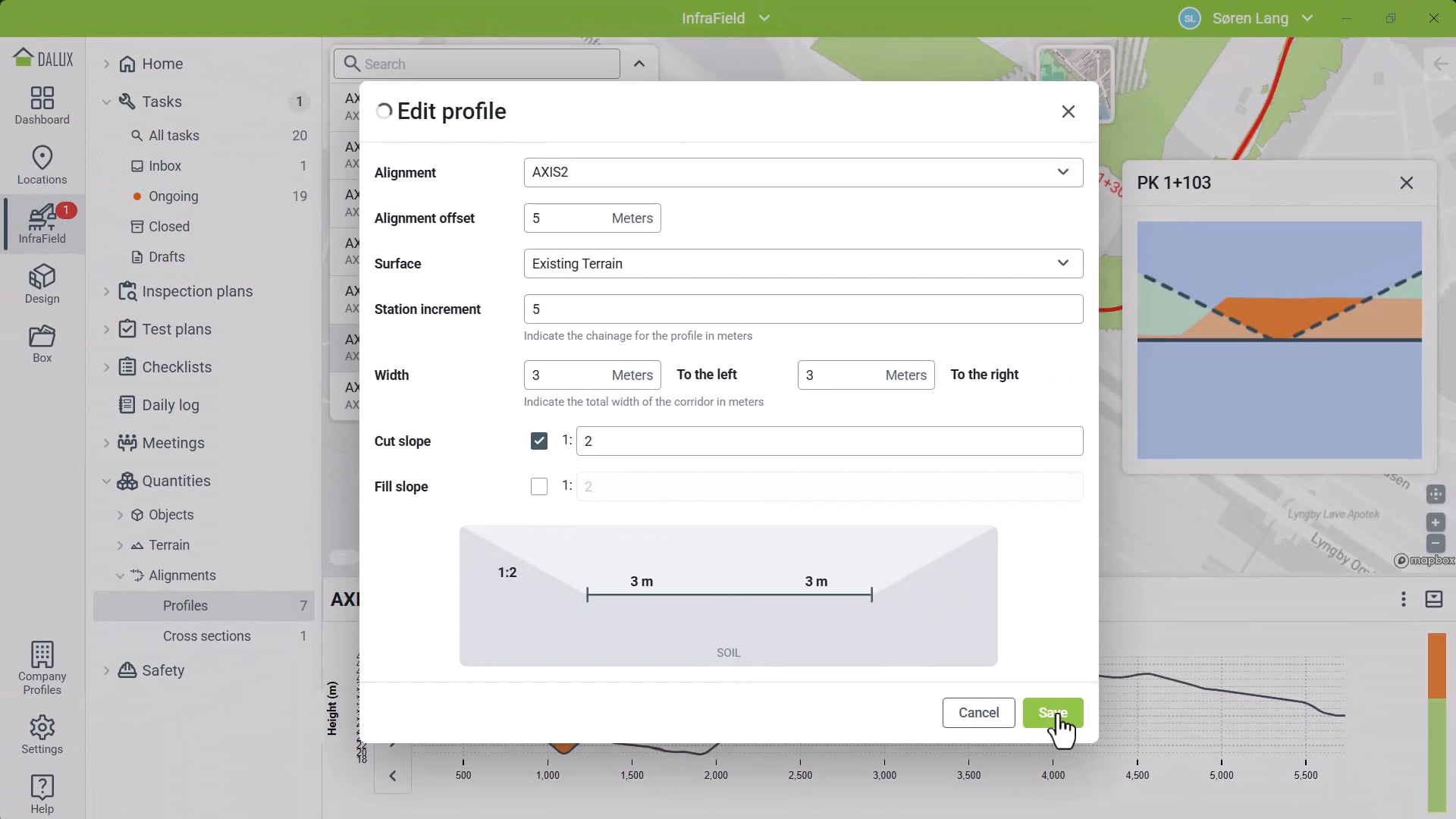

Sukurti naują profilį
Sulygiavimas: Pasirinkite sulygiavimą, kuris bus naudojamas šiam profiliui.
Sulygiavimo poslinkis: Perkelkite sulygiavimą vertikaliai.
Paviršius: Pasirinkite paviršių, naudojamą kiekių skaičiavimui kartu su plotiu ir kirpimo/užpildo nuolydžiu. (žr. Paviršiai)
Stotis parodymai: Vieta būsimiems darbams.
Plotis: Naudojamas kiekiams skaičiuoti kartu su paviršiumi ir kirpimo/užpildo nuolydžiu. Galima reguliuoti į dešinę ir į kairę.
Kirpimo nuolydis: Nuolydžio kampas, kai sulygiavimas yra žemiau paviršiaus, naudojamas kiekiams skaičiuoti kartu su paviršiumi ir pločiu.
Užpildo nuolydis: Nuolydžio kampas, kai sulygiavimas yra aukščiau paviršiaus, naudojamas kiekiams skaičiuoti kartu su paviršiumi ir pločiu.
Redaguoti profilį
Paspauskite 3 taškus šalia profilio, kad jį redaguotumėte.
-
-

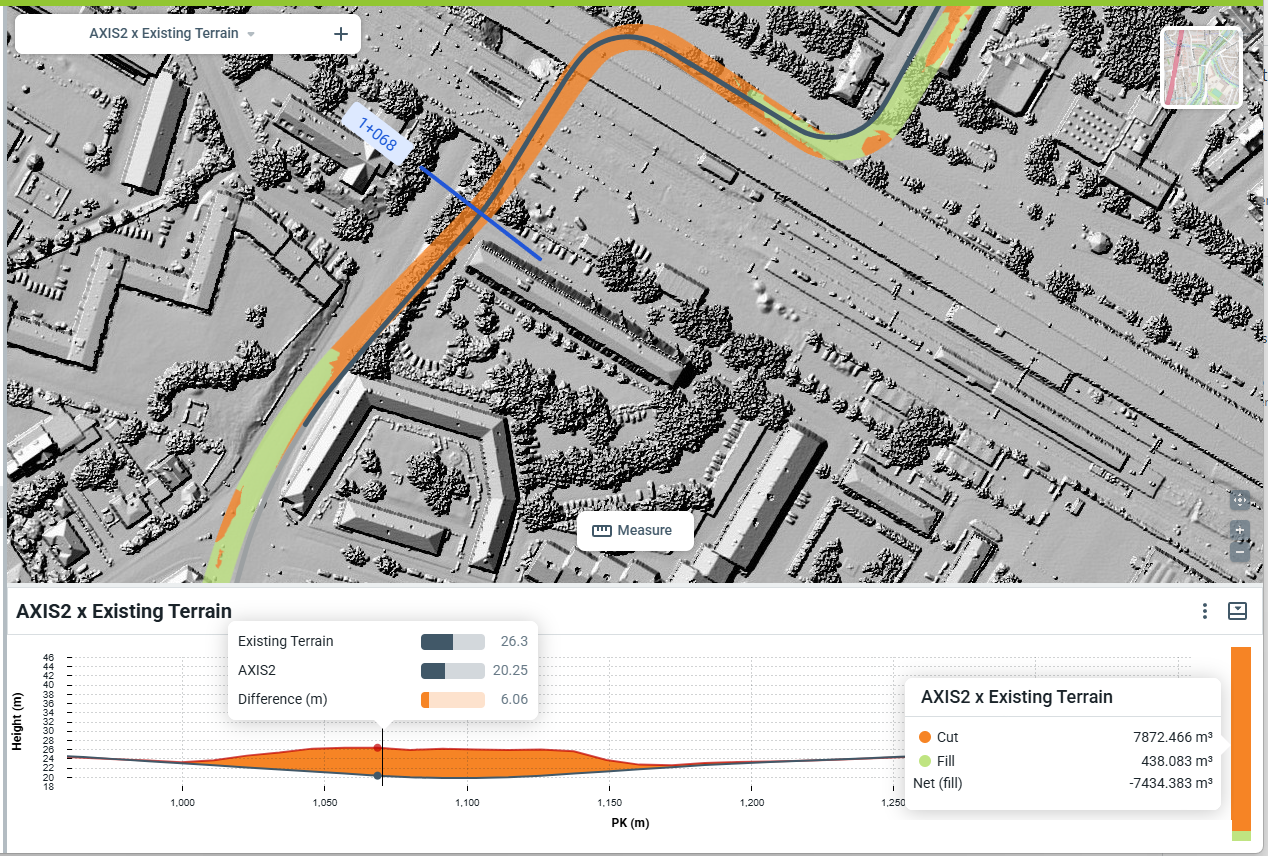

Profilio žemėlapio peržiūra
Atidarykite apatinį skydelį, kad peržiūrėtumėte profilio aukščio žemėlapį.
Skirtumai pažymimi spalvomis:
- Oranžinė: Sulygiavimas yra žemiau paviršiaus.
- Žalia: Sulygiavimas yra aukščiau paviršiaus.
-
-
Perkelkite pelę palei žemiau pateiktą profilį, kad pamatytumėte skirtumus ir paryškintumėte stoties parodymus žemėlapyje.
Naudokite pelės ratuką, kad priartintumėte arba nutoltumėte aukščio žemėlapį. Tamsi linija nurodys, kurią sritį priartinama šalia profilio žemėlapyje.
Skerspjūviai
Naudodami skerspjūvius galite apskaičiuoti atskirų sluoksnių tūrį per jūsų sulygiavimo apibrėžtą ilgį.
-
- Pasirinkti skerspjūvį: Pasirinkite anksčiau sukurtą skerspjūvį, kurį norite rodyti ir/arba redaguoti (žr. žemiau)
-
-
Sukurti naują skerspjūvį
Kuriant naują skerspjūvį, užpildykite dialogą pagal savo poreikius:
- Vardas
- Sulygiavimas: Pasirinkite sulygiavimą iš tų, kurie yra prieinami jūsų projekte
- Pradžios stotis (PK) & Pabaigos stotis (PK): Nurodykite skerspjūvio ilgį jūsų skaičiavimui. Užveskite pelės žymeklį ant piktogramos šalia savo sulygiavimo, jei nesate tikri dėl tikslaus stočių žymėjimo.
- Sluoksniai: Sukurkite atskirus savo skerspjūvio sluoksnius. Dalux naudoja matavimus nuo pradžios stoties skaičiavimams.
Sukurti sluoksnius
Kai spustelėsite Sukurti sluoksnį, modelis atsidarys jūsų nurodytoje pradžios stotelėje. Galite naudoti pelę stumdami, didindami arba sukdami vaizdą, tačiau visada turite dirbti šiame skyriaus lange.
Nubrėžkite norimo sukurti sluoksnio geometriją spustelėdami jo kampą ir sukurdami daugiakampį.
Galite redaguoti formą vilkdami kampus arba sukurti naujus kampus vilkdami nuo krašto. Naudokite Ctrl+Z arba Ctrl+Y, kad anuliuotumėte arba atkurtumėte savo veiksmus, kad galutinis rezultatas turėtų reikiamą tikslumą.
Kai baigsite, spustelėkite 'Išsaugoti', kad patvirtintumėte geometriją. Pavadinkite šį sluoksnį ir pasirinkite spalvą.
Pakartokite šį procesą kiekvienam sluoksniui, kurį norite apskaičiuoti.
Kai baigsite, spustelėkite 'Išsaugoti', kad sukurtumėte savo skerspjūvį.
Apskaičiuoti skerspjūvio sluoksniai
Pasirinkite savo skerspjūvį viršuje, kad apačioje skydelyje būtų rodomi kiekvieno sluoksnio kiekiai. Kiekvieno sluoksnio tūriai apskaičiuojami remiantis jūsų nubraižyta geometrija ir nurodytomis pradžios bei pabaigos stotimis:
