Dalux TwinBIM è la funzione di realtà aumentata in Dalux. Con TwinBIM, un modello può essere mostrato come sovrapposto alla posizione reale in loco. Per questa funzione è richiesto un modello 3D. Tutto ciò di cui hai bisogno per utilizzare TwinBIM è un dispositivo mobile.
A0Informazioni tecniche
I dispositivi Android supportati possono essere visti qui.
I dispositivi iOS supportati possono essere visti qui.
Video
Come configurare TwinBIM
Diritti utente
Chiunque sul progetto può accedere a TwinBIM in quanto fa parte del modulo Posizioni. Non c'è alcuna configurazione in Dalux per TwinBIM, dato che la funzione è sempre attiva.
A0Informazioni tecniche
TwinBIM funziona con qualsiasi modello IFC o modello BIM supportato caricato nel progetto. Tuttavia, il modello deve avere stanze definite e TwinBIM funziona solo per una stanza alla volta.
Come utilizzare TwinBim
Per iniziare a utilizzare TwinBIM devi essere in loco e nella stanza in cui desideri visualizzare il modello sovrapposto.

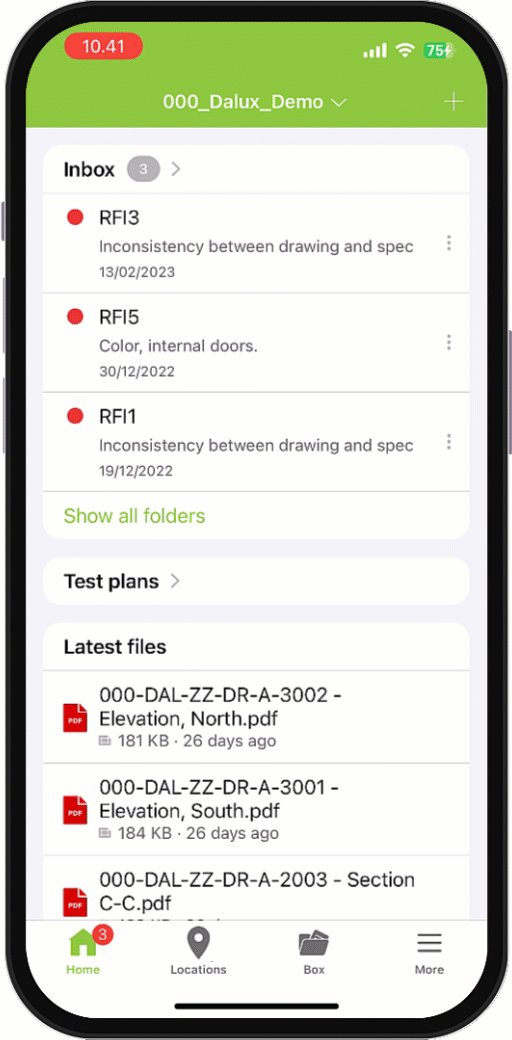

Quindi apri Dalux Mobile. Ora trova la stessa posizione su un disegno o in 3D. Fallo andando a Posizioni nel menu in basso. Poi trova l'edificio corretto e il piano dove applicabile. L'edificio è selezionato nella parte superiore dello schermo, e i piani sono selezionati nella parte inferiore.

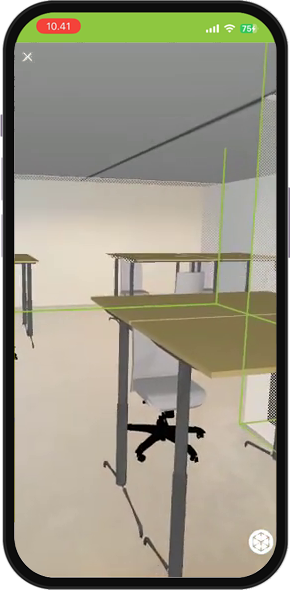

Quando ti trovi nel posto corretto fisicamente e nel modello 3D, apri TwinBIM premendo l'icona nell'angolo in basso a sinistra dello schermo.
Quando TwinBIM è aperto, è necessario allineare il modello e l'ambiente.

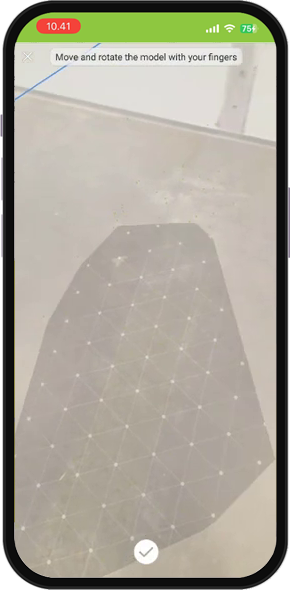

Passo 1: Definire il piano
Tieni il dispositivo a un'altezza normale o leggermente elevata. Ora punta la videocamera verso il piano.
Una volta definito il piano, muovi il dispositivo verso il piano per assicurarti che il piano sia allineato correttamente alla superficie.

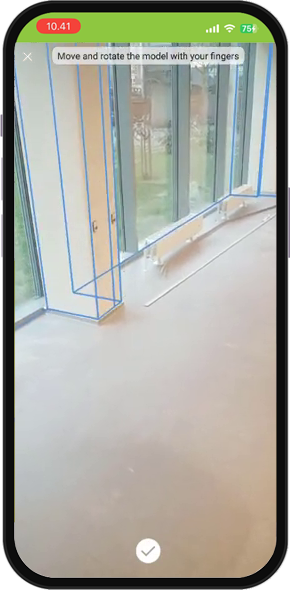

Passo 2: Allinea il modello all'ambiente
Successivamente, il modello deve essere allineato. Usa un dito per spostare la stanza o due dita per girare e ruotare il modello. È consigliato usare pareti o colonne per allineare correttamente il modello.
Passo 3: Inizia a usare TwinBim
Quando il modello e l'ambiente sono allineati, premi sul segno di spunta in basso. Il modello verrà caricato e visualizzato come sovrapposizione sull'ambiente.
Se necessario, l'allineamento può essere rifatto premendo l'icona nell'angolo in basso a destra.

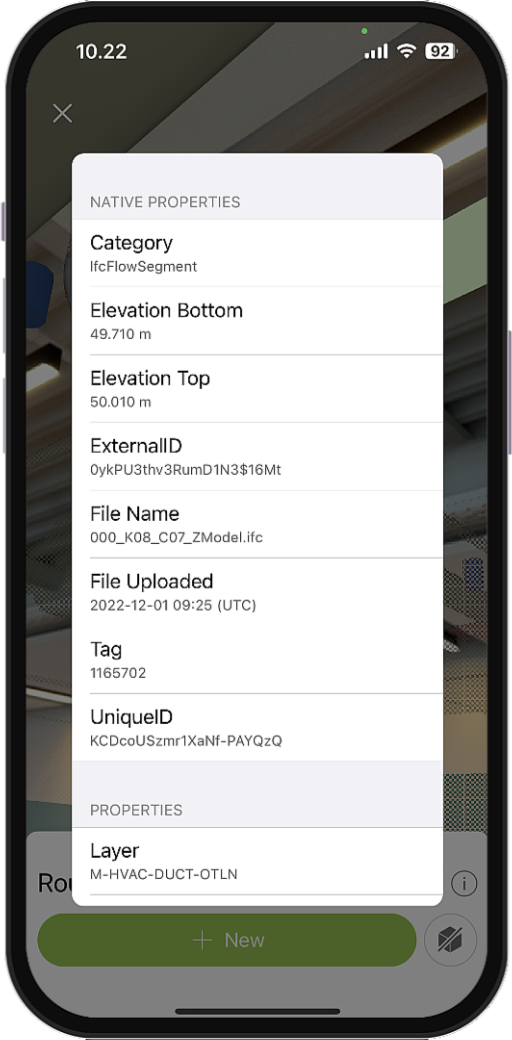

Quando TwinBIM è attivo, sono disponibili le stesse funzioni per la vista del modello 3D da solo. È possibile premere sugli oggetti e mostrare più informazioni. È anche possibile creare nuove registrazioni.
Gli oggetti possono essere nascosti e la trasparenza del modello può essere regolata.
