Questo articolo spiega come utilizzare la funzione Quantities di Dalux InfraField per riassumere le proprietà degli oggetti e misurare le differenze tra superfici e/o allineamenti.
Informazioni tecniche
È necessario utilizzare l'applicazione Dalux Desktop per utilizzare questa funzione.
Leggi questo articolo per scoprire come scaricarla: Applicazione desktop.
Ci sono 3 modi principali per utilizzare Quantities in InfraField.
- È possibile creare filtri basati sugli oggetti ed estrarre quantità dalle proprietà.
- Puoi confrontare il volume di due superfici del terreno e calcolare la differenza di volume.
- Confronta una superficie con un allineamento e calcola la differenza in metri.
Oggetti

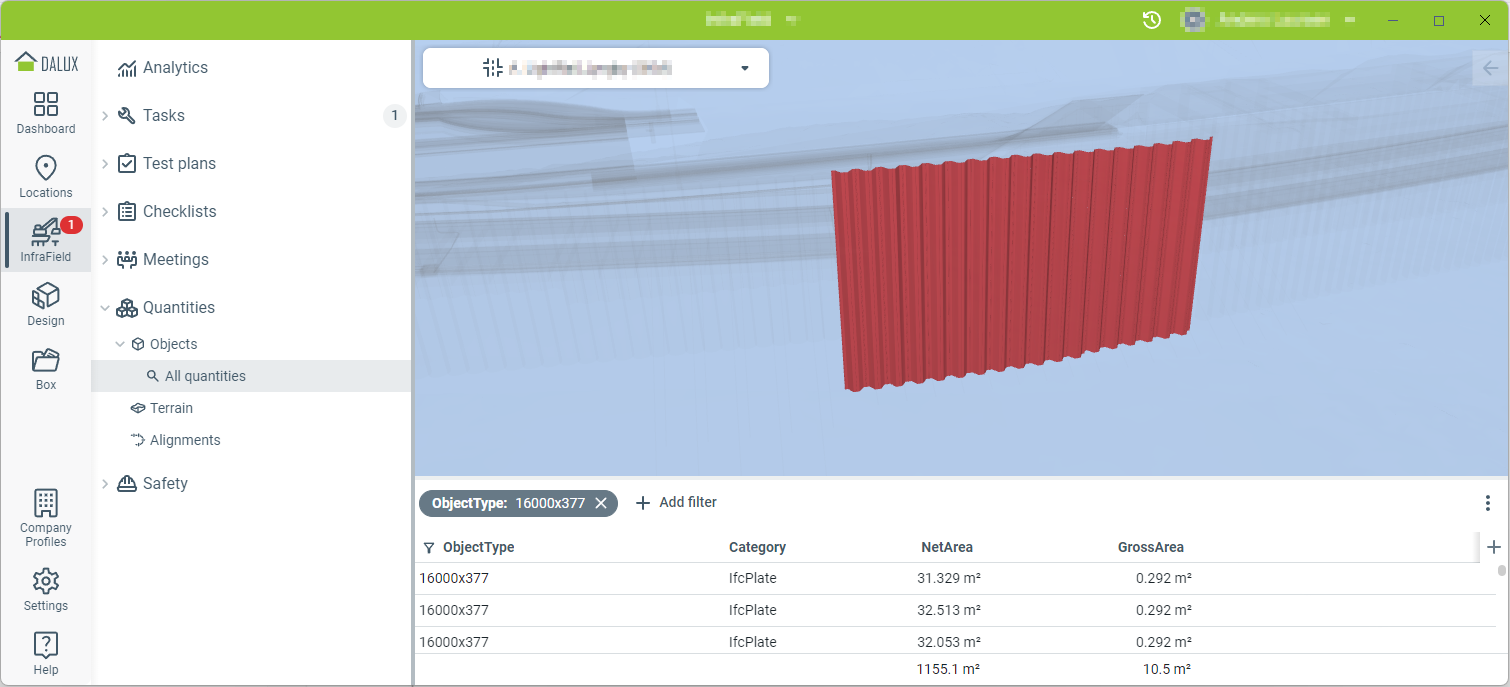

È possibile filtrare i dati BIM all'interno di una struttura o area specifica, utilizzando le proprietà degli oggetti per generare Quantities che possono poi essere esportate in fogli di calcolo o salvate come filtri.
Selettore: Seleziona la struttura o
area che desideri visualizzare.
Clicca su per salvare questo come filtro o esportare i dati in un foglio di calcolo.
Per saperne di più sul filtraggio dei dati e sulla creazione di filtri: Come usare Quantities.
Terreno
La funzione Quantities di Terreno di InfraField confronterà due superfici e calcolerà la differenza di volume tra di esse.
Vai a:
InfraField

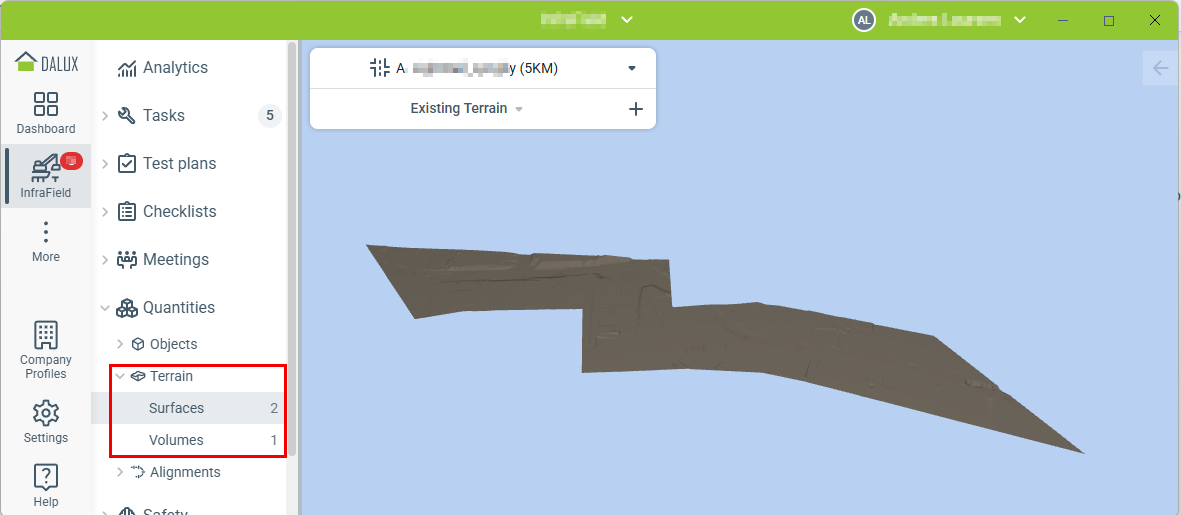

Quantità
Terreno

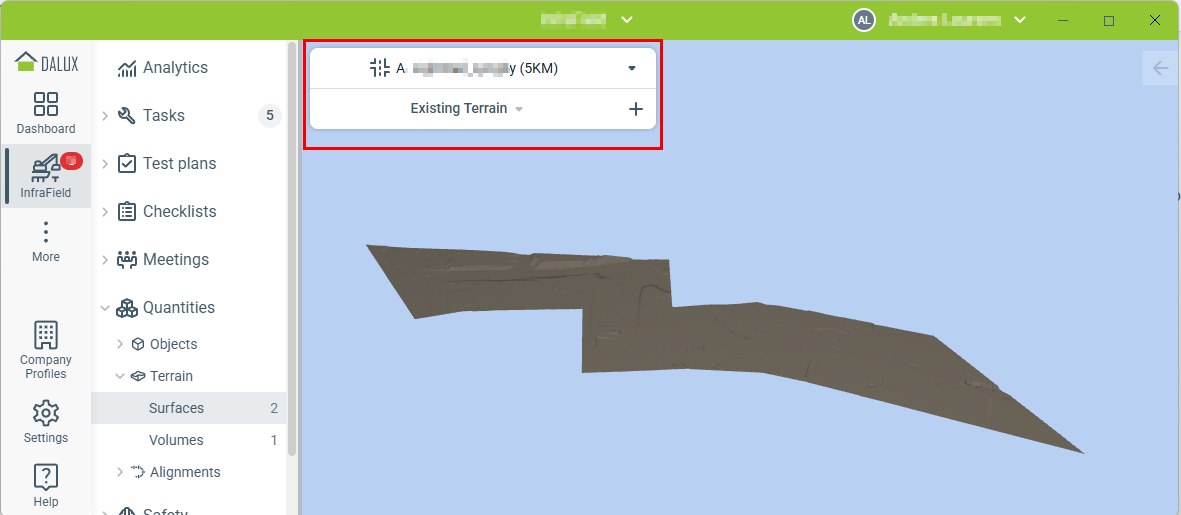

- Superficie: Qui definisci le Superfici che desideri utilizzare per calcoli di volume e allineamenti.
- Volume: Qui calcoli la differenza tra le Superfici selezionate.
Superfici
Le superfici vengono utilizzate per generare Quantities confrontandole tra loro o con gli allineamenti. Vengono create selezionando oggetti dai dati del modello.
-
Selettore area: Seleziona l'area che vuoi visualizzare
-
Crea: crea una nuova superficie (vedi sotto)
- Scegli volume: Seleziona una Superficie da visualizzare e/o modificare (vedi sotto)
Crea nuova superficie

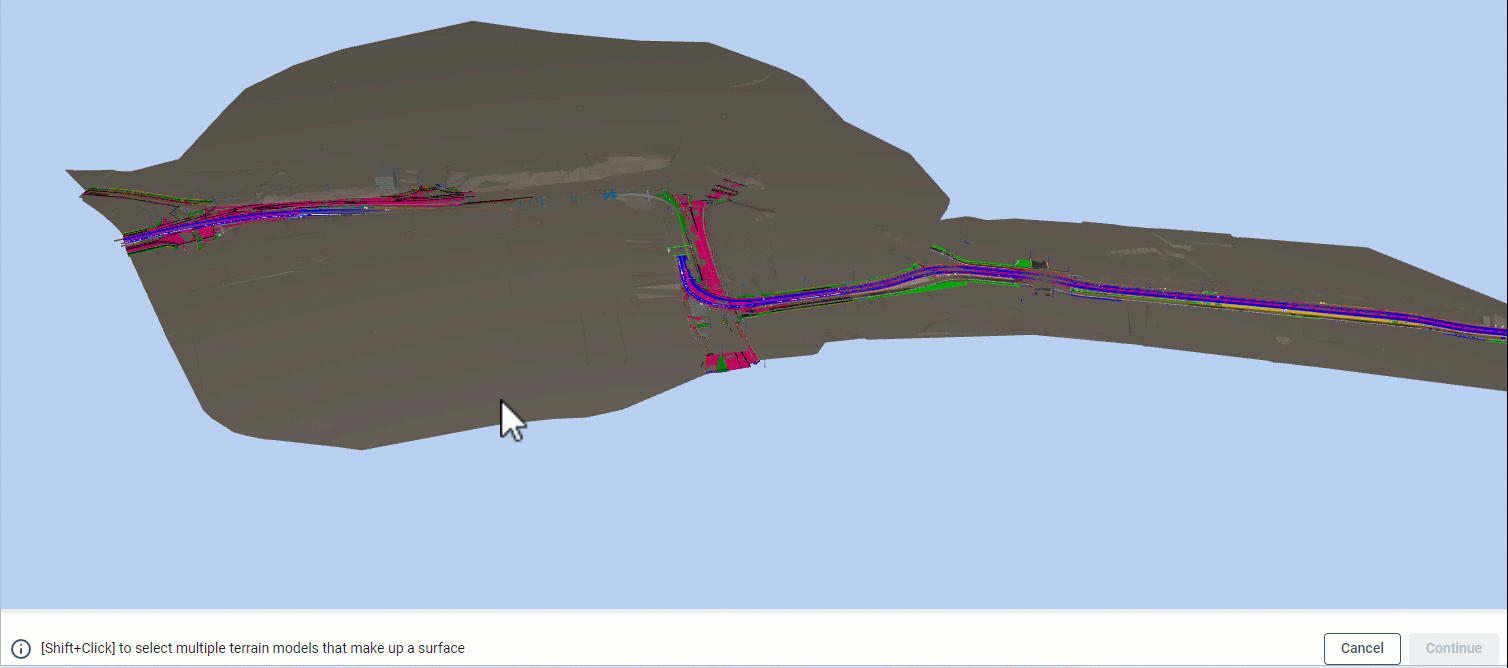

Quando crei una nuova superficie, selezioni le superfici nella vista del modello. Inizia facendo clic sull'icona e tieni premuto il tasto Maiusc per selezionare più superfici. Al termine della selezione, fai clic su 'Continua' e digita un nome prima di fare clic su 'Crea'.
Modifica una superficie

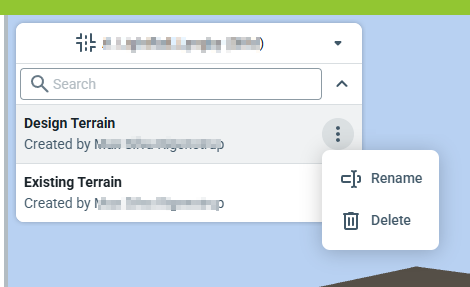

Clicca sui 3 punti accanto a una Superficie per modificarla.
Rinomina: Rinomina la superficie selezionata.
Elimina: Elimina la superficie selezionata. I dati sono eliminati permanentemente e non possono essere recuperati. Il modello non è influenzato da questa azione.
Volumi
I volumi vengono calcolati confrontando due superfici o confrontando una superficie con un prospetto definito. Sono mostrate sulla cartina come aree codificate a colori, mostrando zone di taglio e riempimento.
-

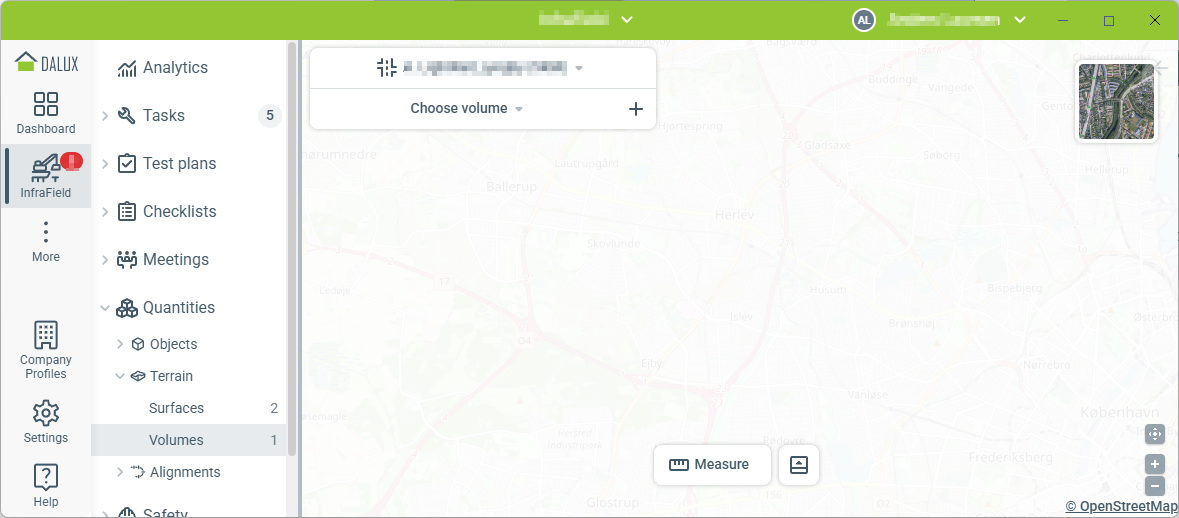

- Scegli: Seleziona un volume da visualizzare e/o modificare (Vedi sotto)
-
-
Misura: Aggiungi la misurazione di area o linea; i dati non saranno salvati se lasci questa pagina.
-
Apri pannello inferiore: Apri l'elenco dei volumi (vedi sotto)
Crea nuovo volume

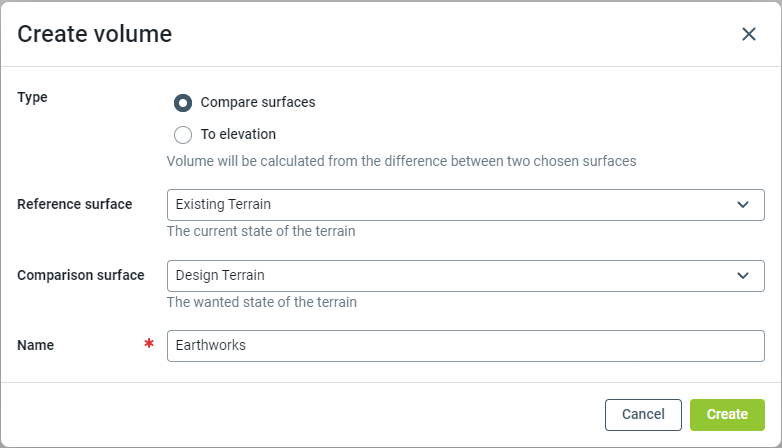

Tipo: Seleziona come desideri che i volumi vengano calcolati
- Confronta superfici: Seleziona due superfici da utilizzare per il calcolo.
- Alla superficie: Seleziona una superficie e un prospetto da usare per il calcolo.
Superficie di riferimento (se confronti superfici): seleziona la superficie che sarà la superficie di riferimento. Questo dovrebbe essere lo stato attuale del terreno.
- Taglia indica quanto rimuovere dalla superficie di riferimento.
- Il riempimento indica quanto bisogna aggiungere alla superficie di riferimento.
Superficie di confronto: Seleziona la superficie da usare per il calcolo, ad es. un terreno o un modello di formazione.
Prospetto (se confronti con un prospetto): Inserisci il prospetto da usare per il calcolo.
Nome: Identifica la superficie nella vista elenco.
Modifica un volume

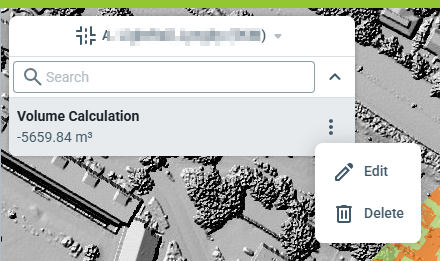

Clicca sui 3 punti accanto a un volume per modificarlo.
-
Modifica: Modifica il calcolo del volume selezionato. I calcoli verranno aggiornati automaticamente dopo aver salvato il tuo lavoro.
-
Elimina: Elimina il calcolo del volume selezionato. I dati sono eliminati permanentemente e non possono essere recuperati.

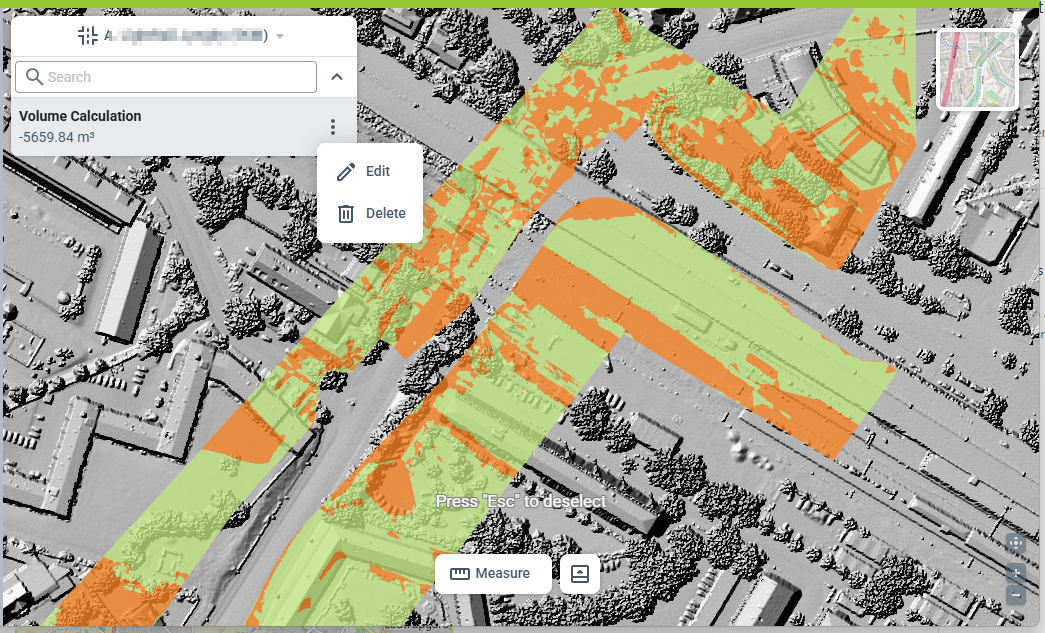

Il verde indica il riempimento, mentre l'arancione indica il taglio (vedi sotto per dettagli).
Pannello inferiore
-
Più: Clicca sui 3 punti per esportare i dati in un foglio di calcolo.
-
Chiudi pannello: Clicca qui per chiudere il pannello.

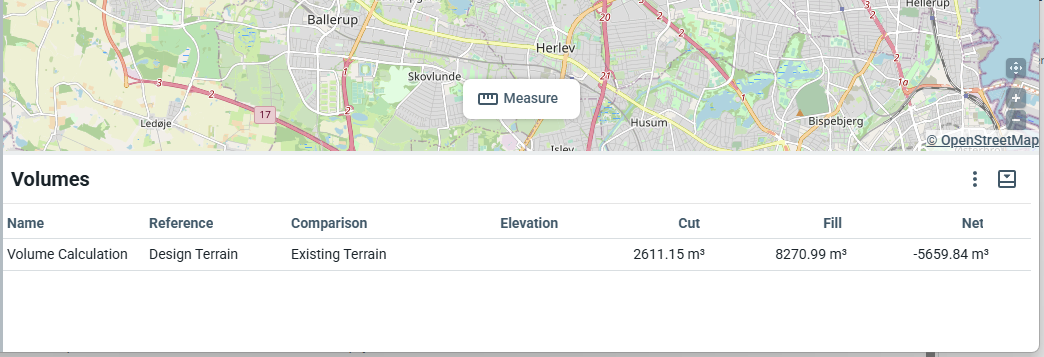

Ogni riga del calcolo del volume è composta dalle seguenti informazioni:
-
- Nome: Specifica il nome del calcolo.
- Riferimento: Superficie di riferimento utilizzata nel calcolo.
- Confronto: Superficie di confronto utilizzata nel calcolo (vuoto se è utilizzato un prospetto).
- Prospetto: Prospetto utilizzato nel calcolo (vuoto se è utilizzata una superficie).
- Taglia: Volume da rimuovere dalla superficie di riferimento.
- Riempimento: Volume da aggiungere alla superficie di riferimento.
- Neto: Volume totale (Taglia-Riempimento)
Tracciati

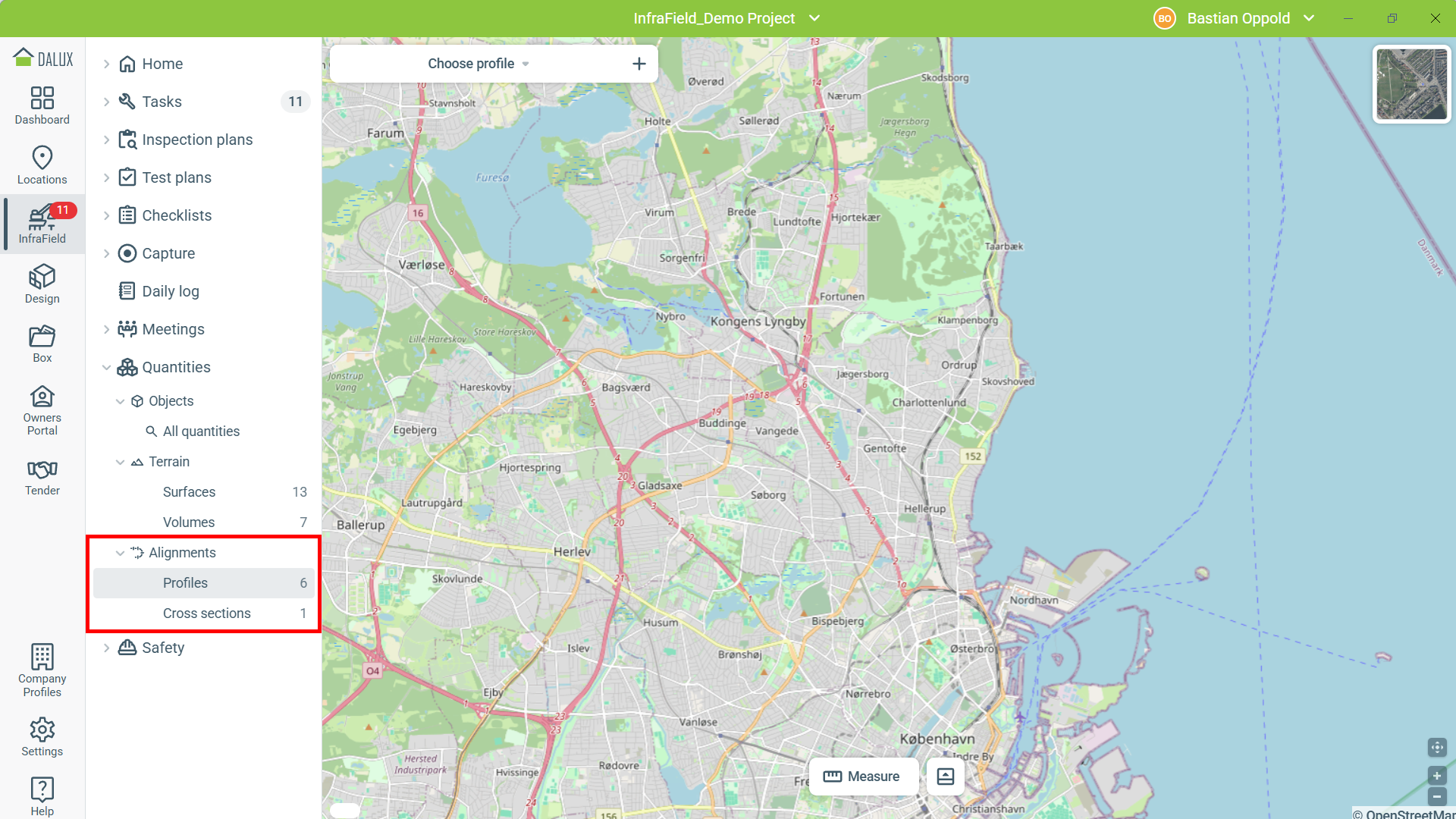

La scheda Allineamenti confronta una superficie con un allineamento e mostra la differenza di altezza lungo l'allineamento.
- Scegli profilo: Seleziona un profilo precedentemente creato da mostrare sulla cartina.
-
-
-

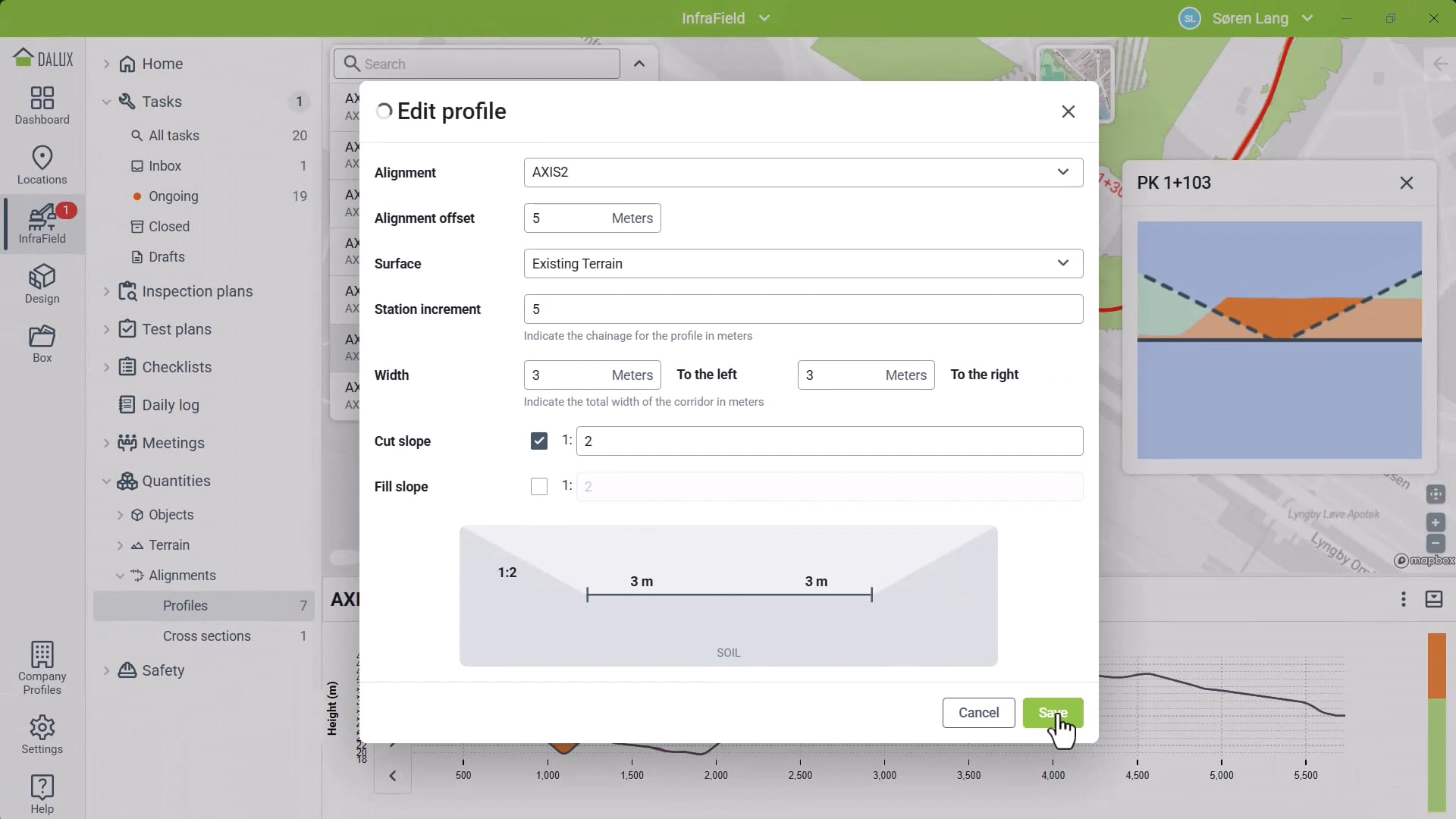

Crea nuovo profilo
Allineamento: Seleziona un allineamento da utilizzare per questo profilo.
Offset di allineamento: Sposta l'allineamento verticalmente.
Superficie: Seleziona una superficie, utilizzata per calcolare le Quantities in combinazione con la larghezza e la pendenza di taglia/riempimento. (vedi Superfici)
Incrementi di stazione: Segnaposto per lo sviluppo futuro.
Larghezza: Utilizzata per calcolare le Quantities insieme alla superficie e alla pendenza di taglia/riempimento. Può essere regolato a destra e a sinistra.
Pendenza di Taglia: L'angolo della pendenza quando l'allineamento è sotto la superficie, utilizzato per calcolare le Quantities insieme alla superficie e alla larghezza.
Pendenza di Riempimento: L'angolo della pendenza quando l'allineamento è sopra la superficie, utilizzato per calcolare le Quantities insieme alla superficie e alla larghezza.
Modifica un profilo
Clicca sui 3 punti accanto a un profilo per modificarlo.
-
-
Vista mappa del profilo
Apri il pannello inferiore per visualizzare la mappa dell'altezza del profilo.

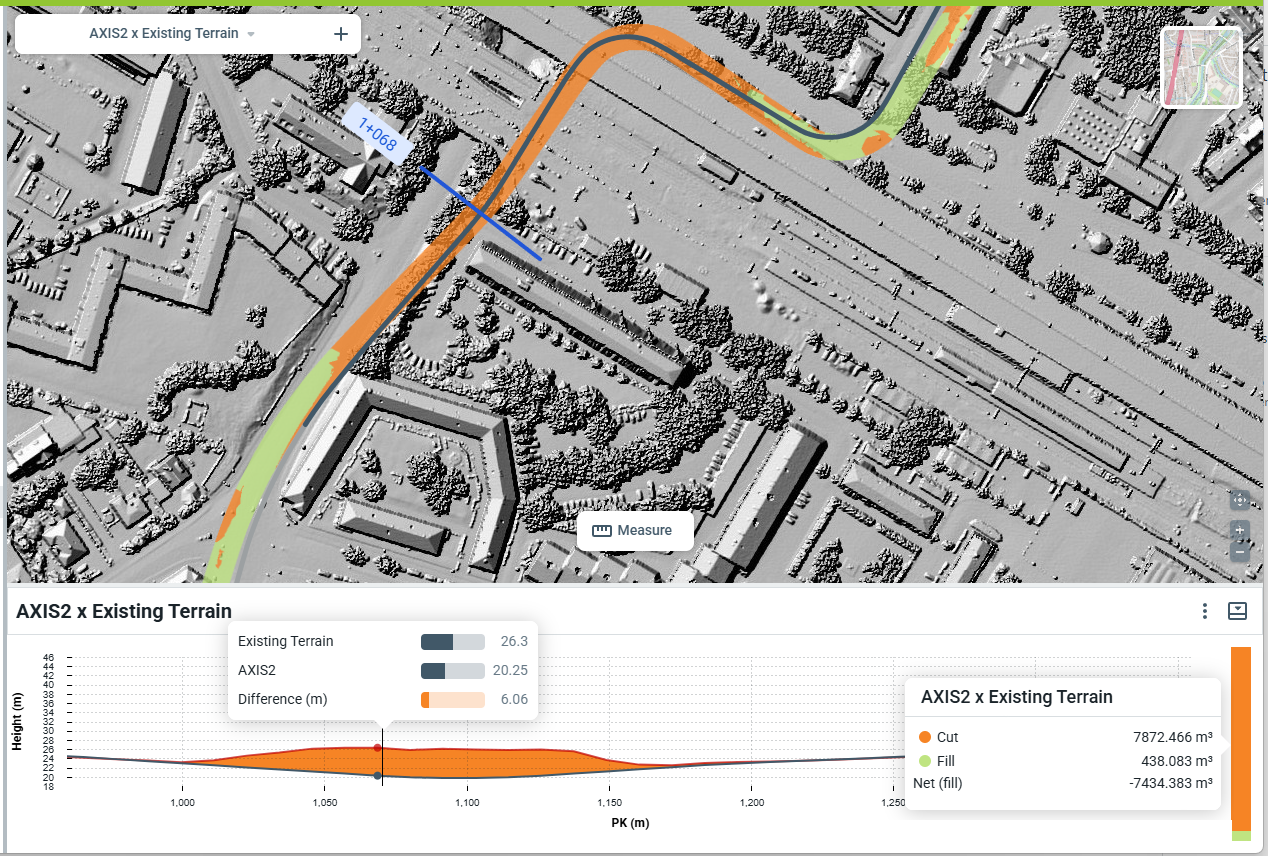

Le differenze sono codificate a colori:
- Arancione: L'allineamento è più basso della superficie.
- Verde: L'allineamento è più alto della superficie.
-
-
Muovi il mouse lungo il profilo sottostante per vedere la differenza ed evidenziare gli incrementi di stazione sulla cartina.
Usa la rotella del mouse per ingrandire o ridurre la cartina di altezza. Una linea scura indicherà l'area ingrandita accanto al profilo sulla cartina.
Sezioni trasversali
Con le sezioni trasversali puoi calcolare il volume degli strati individuali lungo una lunghezza definita del tuo allineamento.
-
- Scegli sezione trasversale: Seleziona una sezione trasversale creata in precedenza da visualizzare e/o modificare (Vedi sotto)
-
-
Crea nuova sezione trasversale
Quando crei una nuova sezione trasversale, compila la finestra di dialogo in base alle tue esigenze:
- Nome
- Allineamento: Scegli un allineamento tra quelli disponibili nel tuo progetto
- Stazione iniziale (PK) & Stazione finale (PK): Definisci la lunghezza della tua sezione trasversale per il calcolo. Passa il cursore sull'icona accanto al tuo allineamento se non sei sicuro della stazione esatta.
- Strati: Crea gli strati individuali della tua sezione trasversale. Dalux utilizza le misurazioni dalla stazione iniziale per i calcoli.
Crea strati
Quando si fa clic su Crea livello, il modello si apre alla stazione di partenza definita. Puoi usare il mouse per scorrere, ingrandire o ruotare, ma devi sempre lavorare all'interno del riquadro di questa sezione.
Traccia la geometria dello strato che vuoi creare cliccando su un suo angolo e creando un poligono.
Puoi modificare la forma trascinando gli angoli, oppure creare nuovi angoli trascinando dal bordo. Usa ctrl+z o ctrl+y per annullare o ripetere le tue azioni, così il risultato finale avrà la precisione necessaria
Quando hai finito, clicca 'Salva' per confermare la geometria. Dai un nome a questo strato e scegli un colore.
Ripeti questo processo per ogni strato che vuoi calcolare.
Quando hai finito, clicca su 'Salva' per creare la tua sezione trasversale.
Strati della sezione trasversale calcolati
Seleziona la tua sezione trasversale in alto per visualizzare le quantità di ogni strato nel pannello inferiore. I volumi di ogni strato sono calcolati in base alla geometria tracciata e alle stazioni iniziale e finale specificate:
