Validazione del modello per i coordinatori BIM

Come coordinatore BIM, Dalux consente di creare un insieme di regole predefinite e di fornirle ai vari team di design, in modo che possano autovalutare i propri modelli prima di inviarli. In questo modo puoi concentrarti sugli aspetti cruciali del coordinamento del design senza dover delegare questioni elementari ai team di design.

Di conseguenza, architetti e ingegneri possono utilizzare Model Validation per controllare il proprio modello, apportare modifiche immediatamente e notificare a te e al team di progettazione domande o richieste di modifica.

Abilita l'autovalutazione (Model Validation)

Tutti i membri del tuo team di design che hanno accesso alla funzione di Model Validation possono utilizzare il tuo insieme di controlli per testare automaticamente il loro design per conflitti, distanze minime e validità dei metadati.

Il team può comunicare con te e tra loro, e puoi tenere traccia dei temi aperti durante la fase di design.

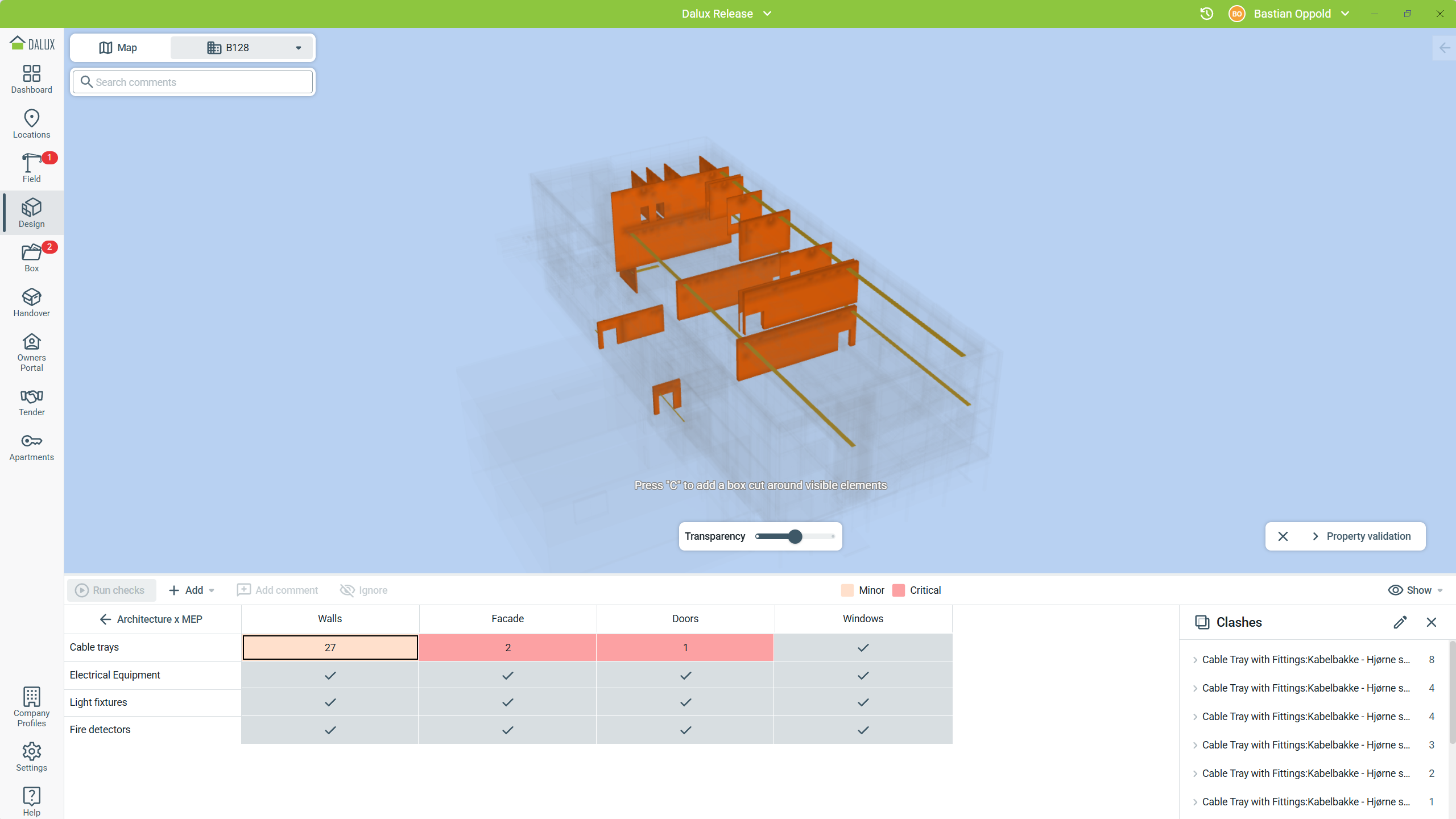

Ad esempio, la valutazione del tuo ingegnere MEP potrebbe restituire il risultato dei controlli di conflitto e distanza minima per le installazioni tecniche, come qui:

I requisiti riflettono le regole stabilite dal BEP (BIM Execution Plan) o DDP (Piano di Consegna Digitale) nel tuo progetto. Le regole comuni impostate per questa funzione sono, ad esempio:

• Per architetti:
  • Conflitti: Impianti che potrebbero richiedere aperture e misure di sicurezza antincendio
  • Controllo delle proprietà: Classificazione antincendio per porte, finestre e pareti
  • Controllo delle proprietà: Valori di flusso di calore per analisi di sostenibilità
• Per ingegneri strutturali:
  • Conflitti: Verificare dove passano gli impianti
  • Controllo delle proprietà: Proprietà dei materiali strutturali per oggetti
• Per gli ingegneri MEP:
  • Conflitti: Impianti in conflitto con altri oggetti strutturali
  • Controllo delle proprietà: Classificazioni di sistema per ventilazione e acqua
  • Distanze Minime: Spazio sufficiente per gli sprinkler
• Per gli ingegneri elettrici:
  • Conflitti: Cablaggio con altri impianti o oggetti strutturali
  • Controllo delle proprietà: Tensione, Luminosità, ecc.
  • Distanze Minime: Tra cablaggio e altri impianti

Amministrazione

Attiva la funzione e concedi l'accesso a tutte le parti che dovrebbero poter eseguire controlli sui loro modelli. Quindi, imposta regole per ciascuna delle discipline secondo i requisiti sopra menzionati nel vostro progetto.

Questo articolo spiega il processo in dettaglio: Come impostare Model Validation

Discipline

Configura ogni disciplina in base al team di progettazione, come architetti, ingegneri strutturali, ingegneri MEP, ecc.

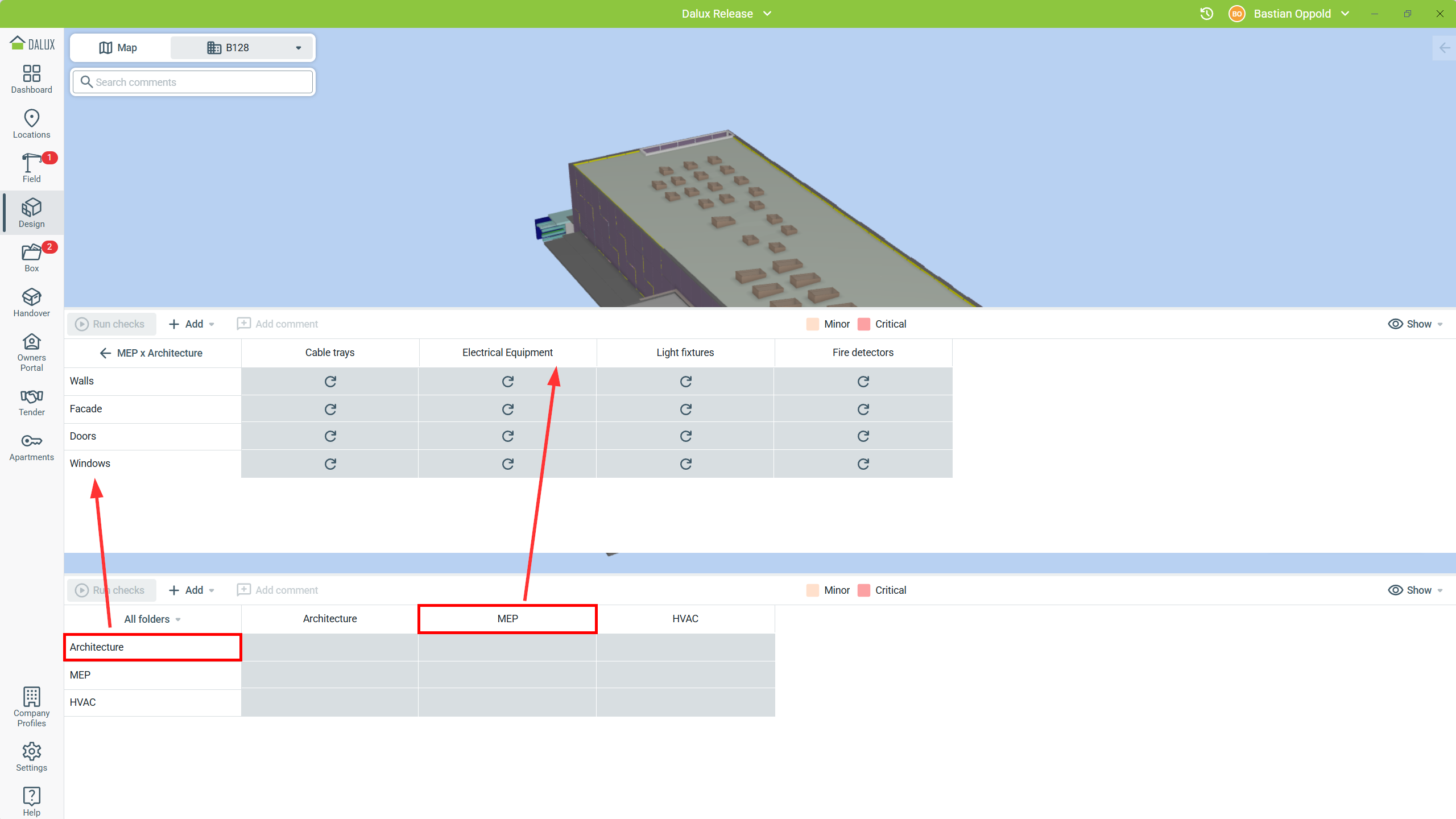

Crea un gruppo di oggetti per ogni classe di oggetti rilevante nelle discipline:

Fai riferimento all'articolo tecnico per vedere più in dettaglio come puoi impostare discipline e gruppi di oggetti: Come impostare discipline e gruppi di oggetti.

Impostazione conflitti e autorizzazioni

Per ogni cella nella matrice di validazione del modello, imposta le regole sui conflitti e sulle distanze minime, se pertinente. Se non ci sono regole tra due gruppi di oggetti, lascia la cella vuota. Se una regola è critica e le modifiche al design/la coordinazione sono cruciali per risolvere il tema, imposta la gravità su 'Critical'.

Esempi:

I passacavi spesso attraversano le pareti, cosa che dovrebbe essere considerata prevedendo aperture nel progetto delle pareti. Questo può essere implementato come un conflitto con severità minore.

Qualsiasi apertura nelle pareti portanti potrebbe essere impostata con severità critica, poiché eventuali modifiche al design dovrebbero essere affrontate precocemente per evitare una riprogettazione significativa in una fase successiva del progetto.

I controlli per lo stesso gruppo di oggetti, come porte con porte, di solito non è necessario implementarli come regola.

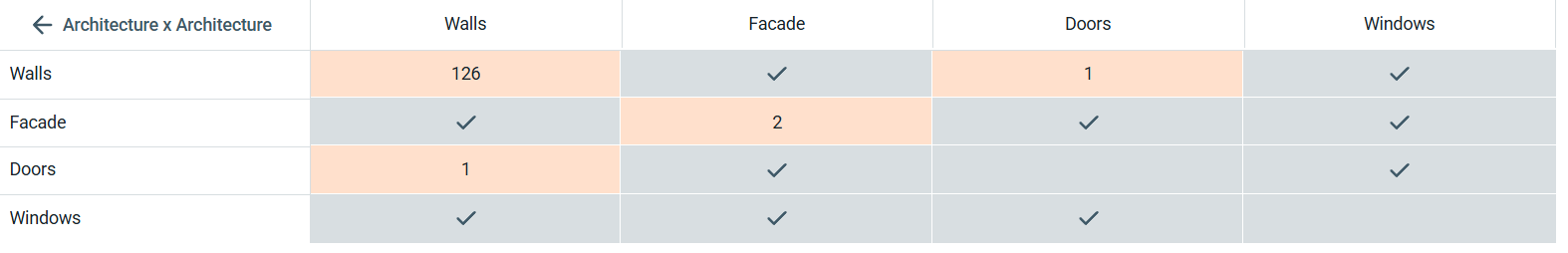

La configurazione può apparire così:

Impostazione regole di proprietà

Quando imposti le tue regole di proprietà, ti consigliamo di configurarle in base al tuo BEP o DDP. L'impostazione delle regole, come in questo esempio, garantisce che tutti i requisiti siano controllati metodologicamente e che tu possa assicurarti che la qualità dei dati sia garantita in tutte le fasi del progetto.

Spesso hai un elenco di proprietà come parte del tuo BEP/DDP, dipendente dal LOD per il quale dovresti configurare un controllo di esistenza.

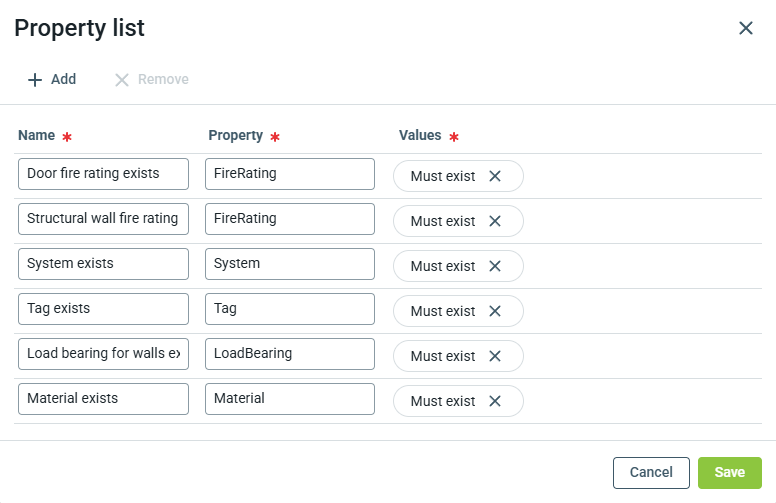

Molti di questi sono richiesti in più discipline, come nome del tipo, materiale o dimensioni. La configurazione risultante appare così:

In alcuni casi, desideri controllare valori specifici, come le classificazioni di resistenza al fuoco o i valori U. Per questi casi, impostare regole speciali secondo le proprie esigenze.

Per entrambi questi casi, imposta regole di proprietà.

Configurazione del controllo delle proprietà

Quando imposti i tuoi controlli sulle proprietà, ti consigliamo di configurare i controlli in base alle tue fasi di progettazione o al LOD/LOI richiesto.

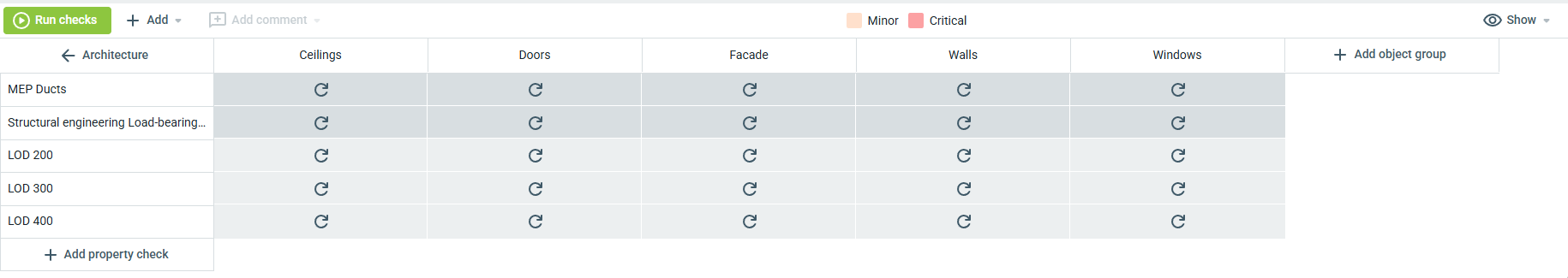

Ogni convalida delle proprietà dovrebbe essere controllata in tutti i gruppi di oggetti e includere le regole di proprietà pertinenti per quella fase. In questo esempio, il risultato finale mostra controlli per LOD 200, 300 e 400 per gruppi di oggetti nella disciplina di Architettura.

Per ciascun gruppo di oggetti e ciascun controllo delle proprietà, seleziona tutte le regole che devono essere rispettate dai modelli consegnati in questa fase di progettazione.

Leggi questo articolo per vedere come il team di progettazione utilizza questa impostazione: Model Validation per architetti e ingegneri.
