A Dalux TwinBIM a Dalux kiterjesztett valóság funkciója. A TwinBIM segítségével egy modell valós helyszíni környezetre helyezve jeleníthető meg. Ehhez a funkcióhoz egy 3D modell szükséges. Ahhoz, hogy a TwinBIM-et használni tudd, csak egy mobil eszközre van szükséged.
Technikai információk
A támogatott Android eszközöket itt találja.
A támogatott iOS eszközöket itt találja.
Videó
Hogyan állítsuk be a TwinBIM-et
Jogosultságok
A projektben bárki hozzáférhet a TwinBIM-hez, mivel a Helyszínek modul része. A TwinBIM beállítása a Daluxban nem szükséges, mivel a funkció mindig aktivált.
Technikai információk
A TwinBIM bármely IFC-modellre vagy a projektbe feltöltött támogatott BIM-szoftvermodellre működik. Azonban a modellnek meghatározott helyiségei kell legyenek, és a TwinBIM egyszerre csak egy helyiségre működik.
Hogyan használjuk a TwinBIM-et
A TwinBIM használatának megkezdéséhez a helyszínen kell lennie, és abban a helyiségben, amelyben a modellt szeretné megtekinteni, ráhelyezve.

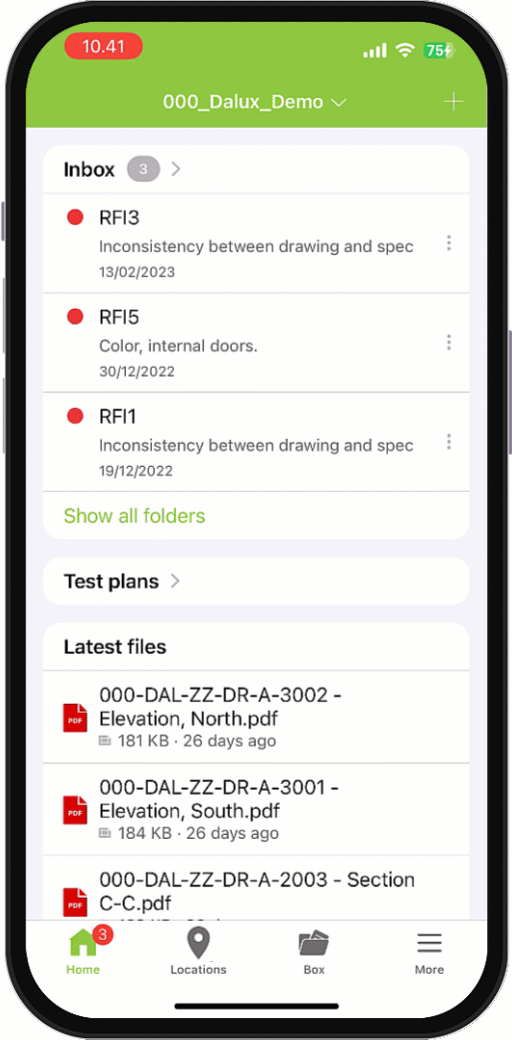

Ezután nyissa meg a Dalux Mobile-t. Most keresse meg ugyanazt a helyet egy rajzon vagy 3D-ben. Úgy teheti meg, hogy az alsó menüben a Helyszínek elemre lép. Ezután keresse meg a megfelelő épületet és padlót, ahol alkalmazható. Az épületet a képernyő tetején, a padlókat pedig alul választhatja ki.
Amikor fizikailag és a 3D modellben is a megfelelő helyen van, nyissa meg a TwinBIM-et azzal, hogy megnyomja a képernyő bal alsó sarkában lévő -ikont.
Amikor a TwinBIM megnyílt, a modellt és a környezetet össze kell igazítani.

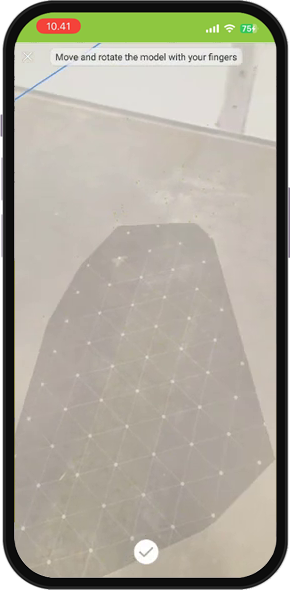

1. lépés: A padló meghatározása
Tartsa a készüléket normál vagy enyhén megemelt magasságban. Most irányítsa a kamerát a padló felé.
Miután a padló meghatározásra került, mozdítsa a készüléket a padló felé, hogy megbizonyosodjon arról, a padló megfelelően igazodik a felülethez.

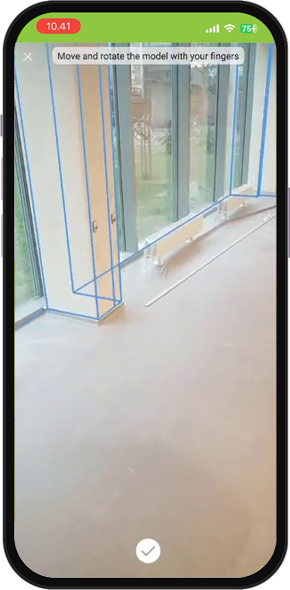

2. lépés: A modell környezethez igazítása
Ezután a modellt kell igazítani. Használjon egy ujjat a helyiség mozgatásához, vagy két ujjat a modell elforgatásához. Javasolt a falak vagy oszlopok használata a modell helyes igazításához.
3. lépés: Kezdje el a TwinBIM használatát

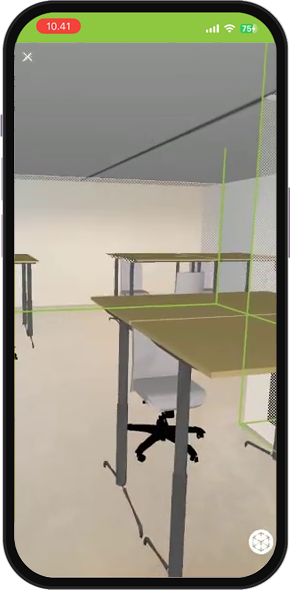

Amikor a modell és a környezet igazítva vannak, nyomja meg az alul található pipát. A modell betöltődik és átfedésként jelenik meg a környezet felett.
Szükség esetén az igazítást újra el lehet végezni az -ikon megnyomásával a jobb alsó sarokban.

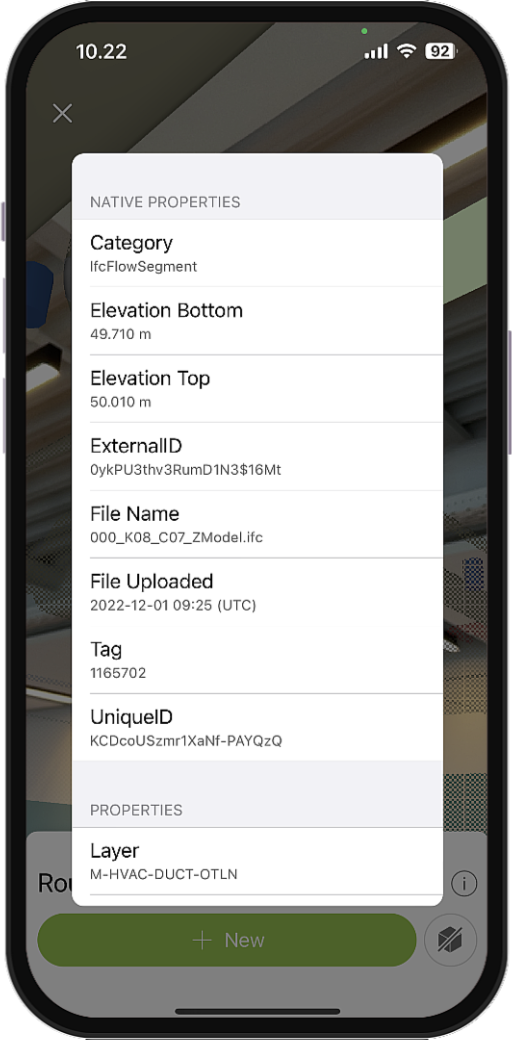

Amikor a TwinBIM aktív, ugyanazok a funkciók érhetők el, mint a 3D modell önálló megtekintésekor. Az objektumokra rá lehet nyomni, és több információ megjeleníthető. Új regisztrációk létrehozása is lehetséges.
Objektumok elrejthetőek, és a modell átlátszósága állítható.
