Ez a cikk azt mutatja be, hogyan használhatja a Dalux InfraField Mennyiségek funkcióját az objektumok tulajdonságainak összegzésére, valamint a felületek és/vagy nyomvonalak közötti különbségek mérésére.
Technikai információ
A funkció használatához a Dalux Desktop alkalmazást kell használnod.
Olvassa el ezt a cikket, hogy megtudja, hogyan töltheti le: Asztali alkalmazás.
Az InfraFieldben 3 fő módon használhatók a Mennyiségek.
- Szűrőket hozhat létre objektumok alapján, és tulajdonságokból nyerhet ki mennyiségeket.
- Két terepfelület térfogatát hasonlíthatod össze, és kiszámíthatod a térfogatkülönbséget.
- Hasonlítsd össze egy felületet egy nyomvonallal, és számítsd ki a különbséget méterben.
Objektumok

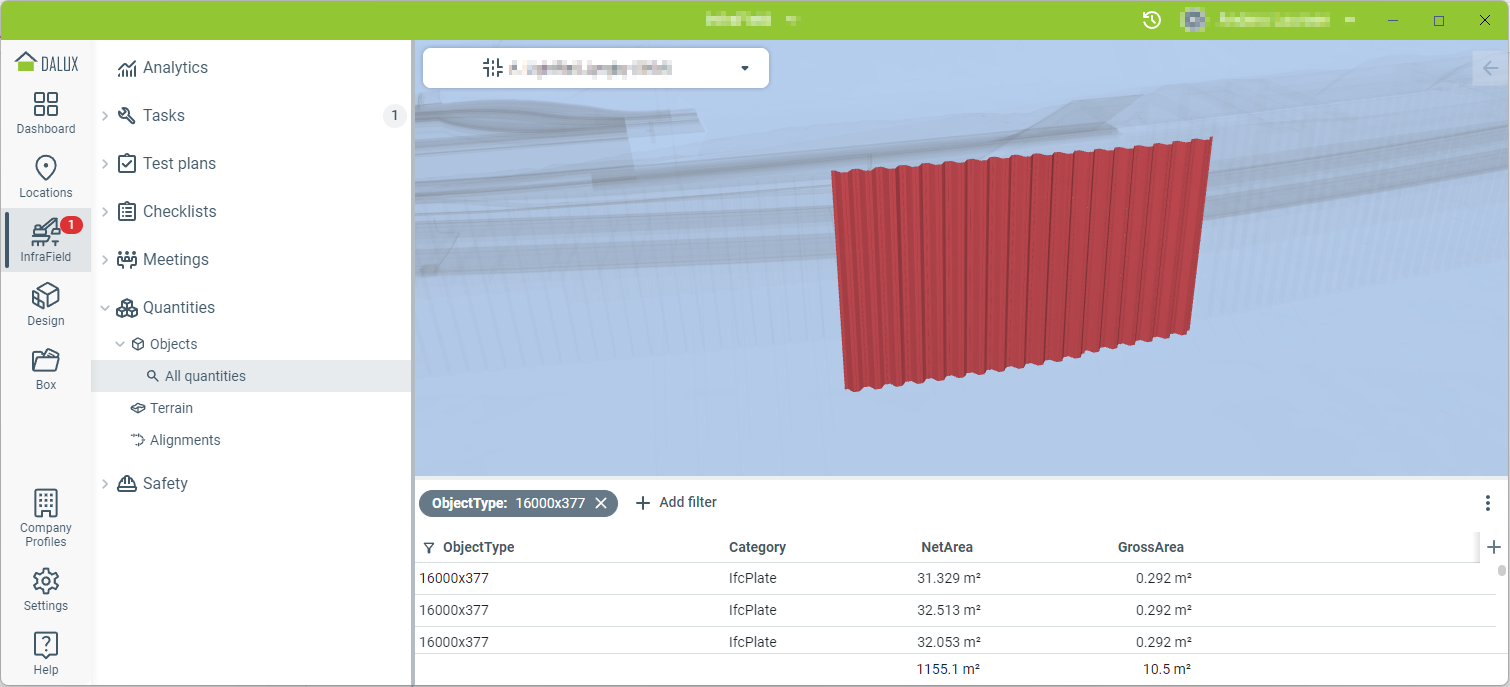

Szűrheti a BIM-adatokat egy adott szerkezeten vagy területen belül, az objektumok tulajdonságait felhasználva olyan mennyiségek létrehozására, amelyek aztán exportálhatók táblázatokba vagy menthetők szűrőként.
Kijelölő: Válassza ki a szerkezetet vagy a
területet, amelyet meg szeretne tekinteni.
Kattintson a gombra annak mentéséhez szűrőként vagy az adatok exportálásához egy táblázatba.
Olvasson többet az adatok szűréséről és szűrők létrehozásáról itt: Hogyan használjuk a Mennyiségeket.
Terep
Az InfraField terep mennyiségek funkciója két felületet hasonlít össze, és kiszámítja köztük a térfogatkülönbséget.

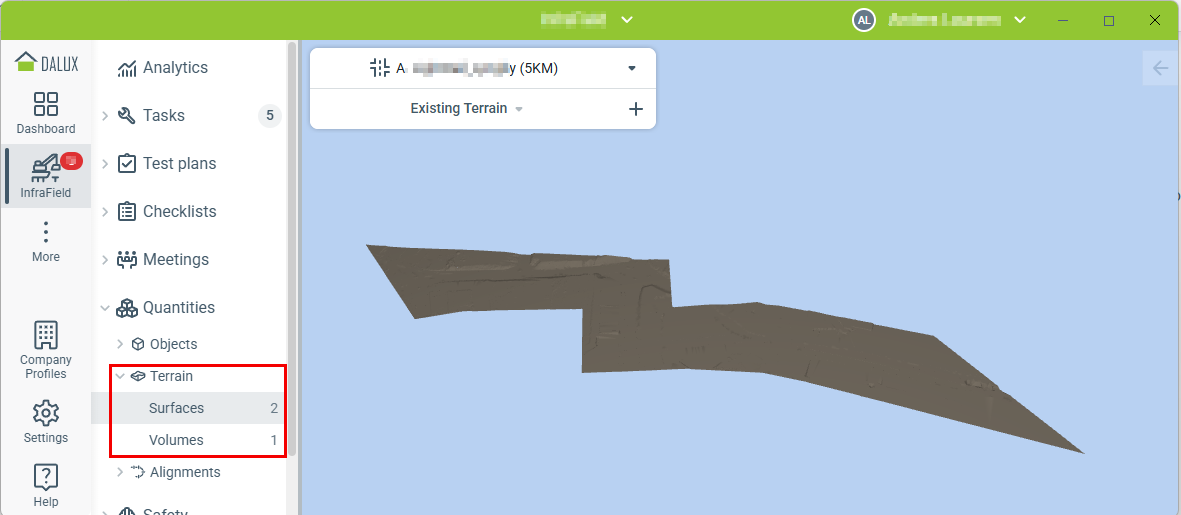

Navigálás ide:
InfraField
Mennyiségek
Terep
- Felszín: Itt határozhatod meg a térfogat kalkulációkhoz és nyomvonalakhoz használandó felszíneket.
- Térfogat: Itt számíthatod ki a kiválasztott felszínek közötti különbséget.

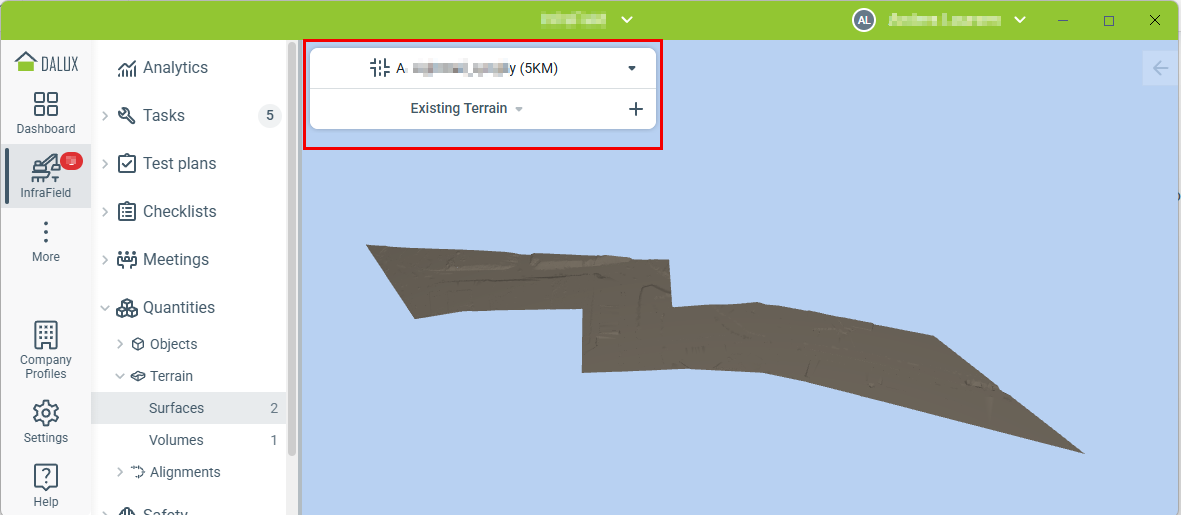

Keresztmetszetek
A felszínek használhatók mennyiségek generálására, azzal, hogy összehasonlítjuk őket egymással vagy nyomvonalakkal. Ezek az objektumok kiválasztásával jönnek létre a modelladatokból.
-
Területválasztó: Válassza ki a megjeleníteni kívánt területet
-
Létrehozás: új felület létrehozása (lásd alább)
- Térfogat kiválasztása: Válasszon ki egy felületet a megjelenítéshez és/vagy módosításhoz (lásd alább)
Új felszín létrehozása

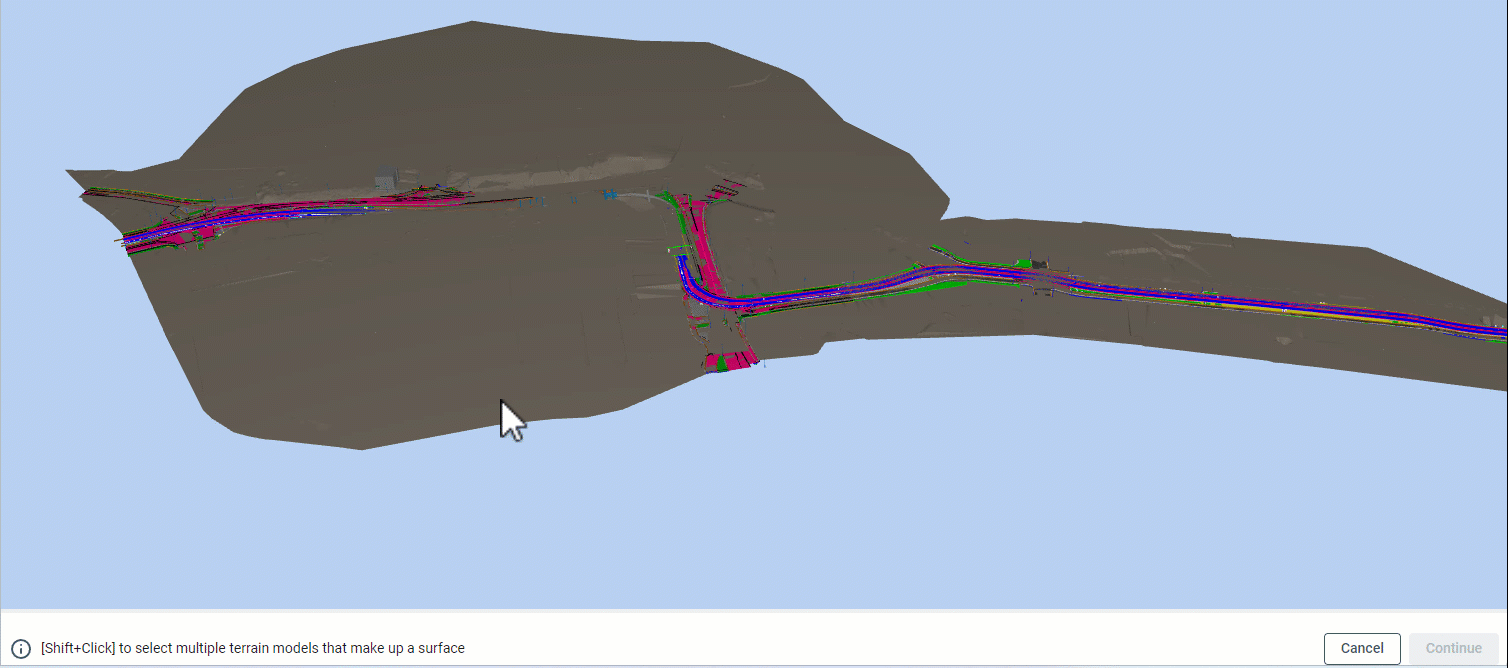

Új felület létrehozásakor a modelnézetben választja ki a felületeket. Kezdje azzal, hogy a ikonra kattint, és tartsa lenyomva a Shift gombot több felület kiválasztásához. Ha elkészült a kiválasztással, kattintson a 'Folytatás' gombra, és adja meg a nevet, mielőtt a 'Létrehozás' gombra kattint.

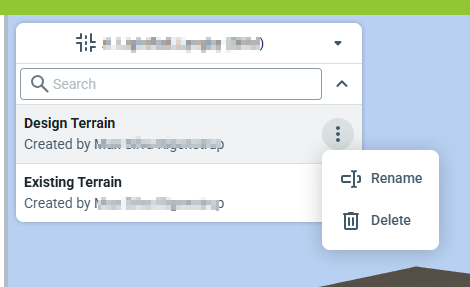

Felszín szerkesztése
Kattintson a felszín melletti 3 pontra a szerkesztéshez.
Átnevezés: A kiválasztott felszín átnevezése.
Törlés: Törölje a kiválasztott felületet. Az adatok véglegesen törlődnek, és nem lehet őket visszaállítani. A modellre ez a művelet nincs hatással.

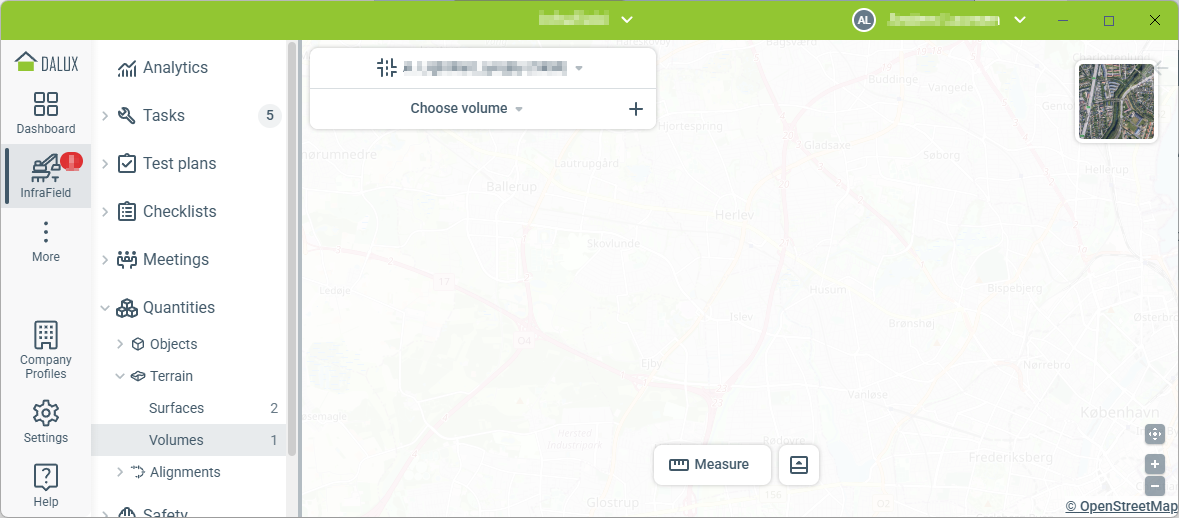

Térfogatok
A térfogatok két felület összehasonlításával vagy egy felület és egy meghatározott magasság összehasonlításával számítódnak. A térképen színkódolt területekként jelennek meg, és a vágás és kitöltés zónáit mutatják.
-
- Térfogat kiválasztása: Válasszon ki egy megjelenítendő és/vagy szerkesztendő térfogatot (lásd alább)
-
-
Mérés: Adjon hozzá terület- vagy vonalmérést; az adatok nem lesznek mentve, ha elhagyja ezt az oldalt.
-
Alsó panel megnyitása: Nyissa meg a térfogatok listáját (lásd alább)

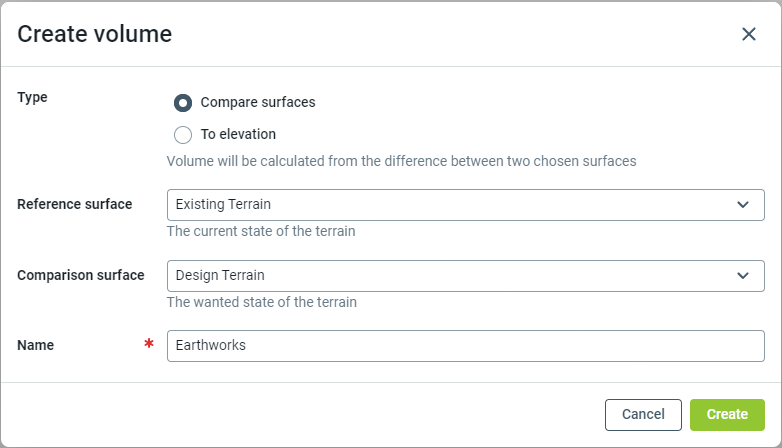

Új térfogat létrehozása
Típus: Válaszd ki, hogyan szeretnéd a térfogatokat kiszámítani
- Felületek összehasonlítása: Válasszon ki két felületet a kalkulációhoz.
- Magassághoz: Válasszon egy felületet és egy magasságot, amelyet a kalkulációhoz használjon.
Referenciafelület (ha felületeket hasonlít össze): válassza ki azt a felületet, amely referenciafelület lesz. Ennek a terep jelenlegi állapotának kell lennie.
- A vágás jelzi, mennyit kell eltávolítani a referencia felszínből.
- A kitöltés jelzi, mennyit kell hozzáadni a referencia felszínhez.
Összehasonlító felület: Válassza ki a kalkulációhoz használni kívánt felületet, pl. terep vagy kialakítási modell.
Magasság (ha magassághoz hasonlít): adja meg a kalkulációhoz használni kívánt magasságot.
Név: Ez azonosítja a felszínt a lista nézetben.

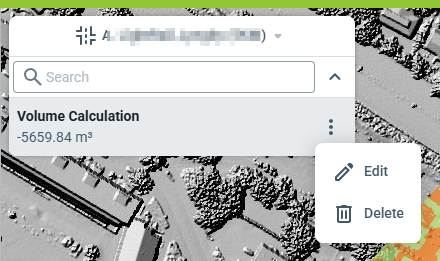

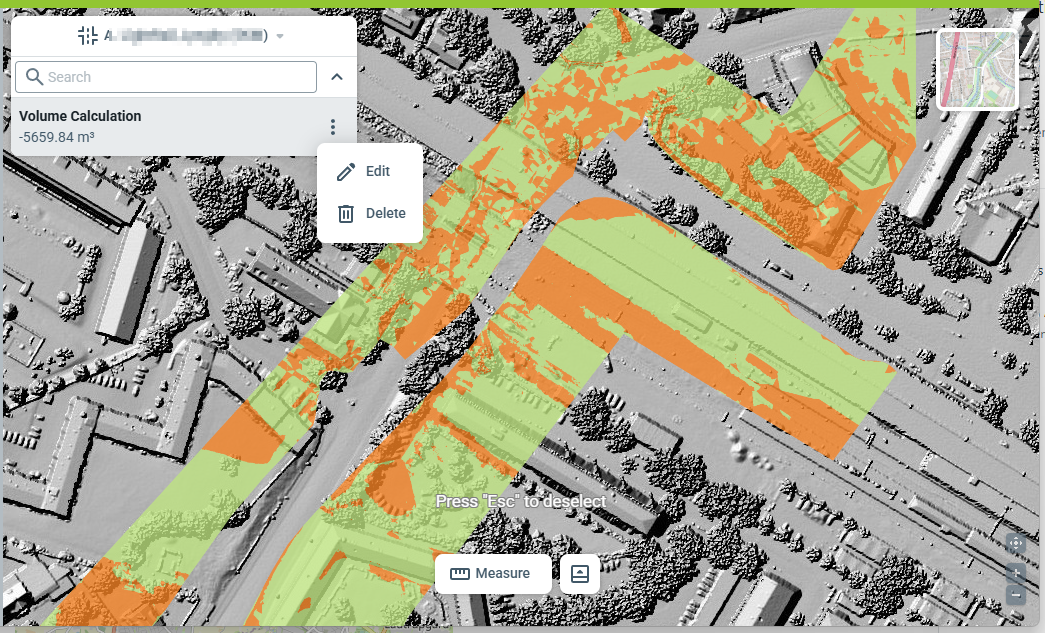

Térfogat szerkesztése
Kattintson a térfogat melletti 3 pontra a szerkesztéshez.
-
Szerkesztés: A kiválasztott térfogat-kalkuláció szerkesztése. A kalkulációk automatikusan frissülnek a munka mentése után.
-
Törlés: A kiválasztott térfogat-kalkuláció törlése. Az adatok véglegesen törlődnek, és nem lehet őket visszaállítani.
A zöld kitöltést jelez, míg a narancssárga a vágást jelzi (részletekért lásd alább).

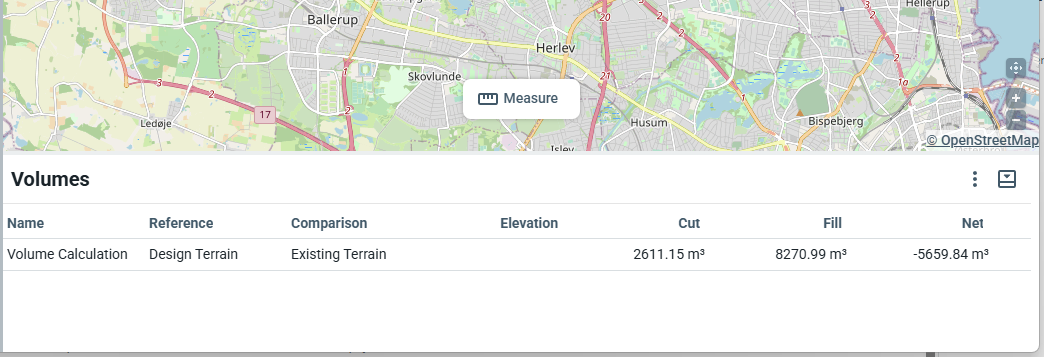

Alsó panel
-
Több: Kattintson a 3 pontra az adatok táblázatba exportálásához.
-
Panel bezárása: Kattints ide a panel bezárásához.
A térfogat-kalkuláció minden sora az alábbi információkból áll:
-
- Név: A kalkuláció nevét határozza meg.
- Referencia: A kalkulációban használt referencia felszín.
- Összehasonlítás: A kalkulációban használt összehasonlítási felszín (üres, ha magasságot használnak).
- Magasság: A kalkulációban használt magasság (üres, ha felszínt használnak).
- Vágás: A referencia felszínről eltávolítandó térfogat.
- Kitöltés: A referencia felszínhez hozzáadandó térfogat.
- Nettó: Összes térfogat (Vágás-Kitöltés)

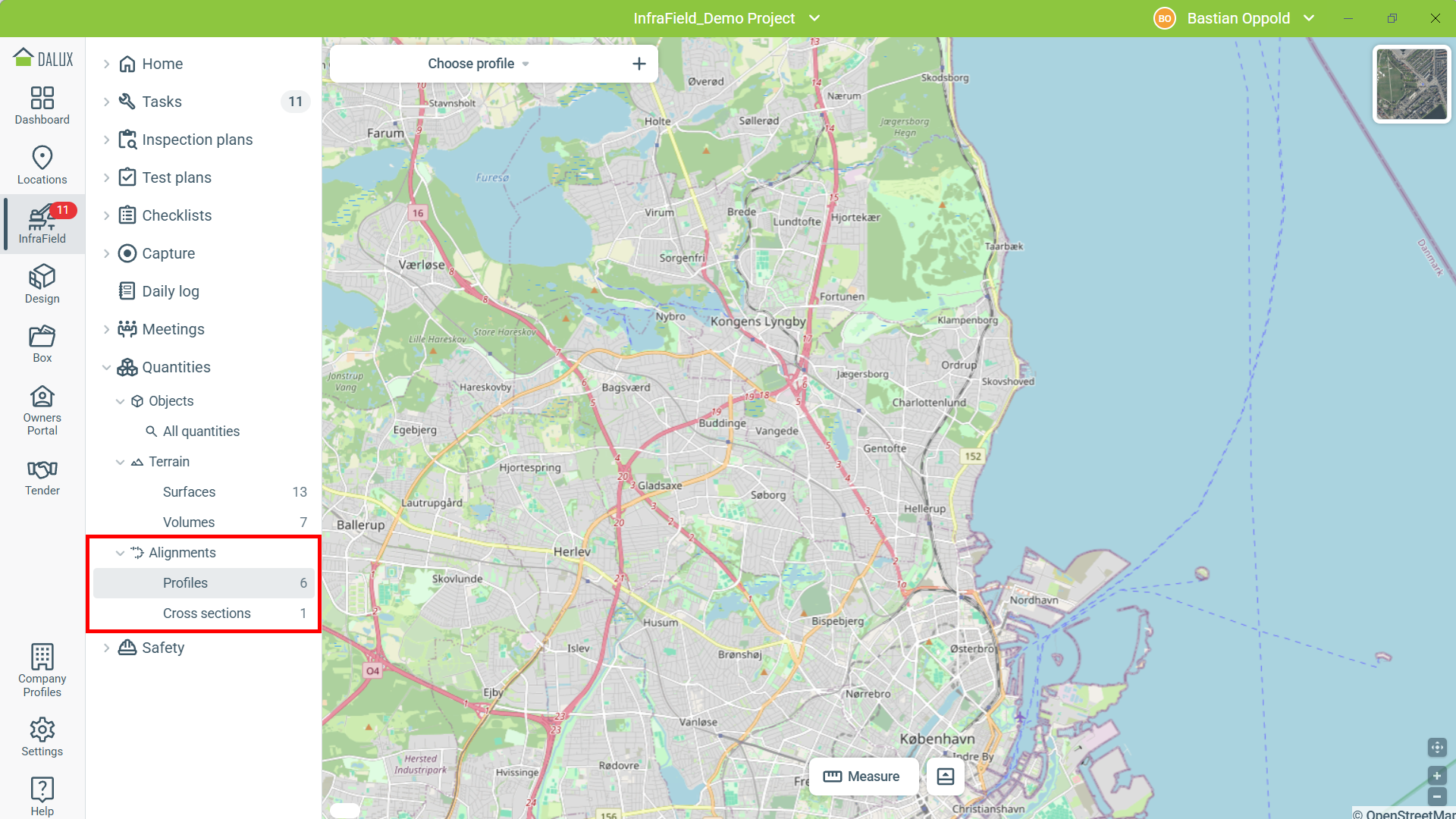

Nyomvonal
Az Nyomvonalak lap összehasonlít egy felületet egy nyomvonallal, és megjeleníti a magasságkülönbséget a nyomvonal mentén.
- Profil kiválasztása: Válasszon ki egy korábban létrehozott profilt, amelyet a térképen szeretne megjeleníteni.
-
-
-

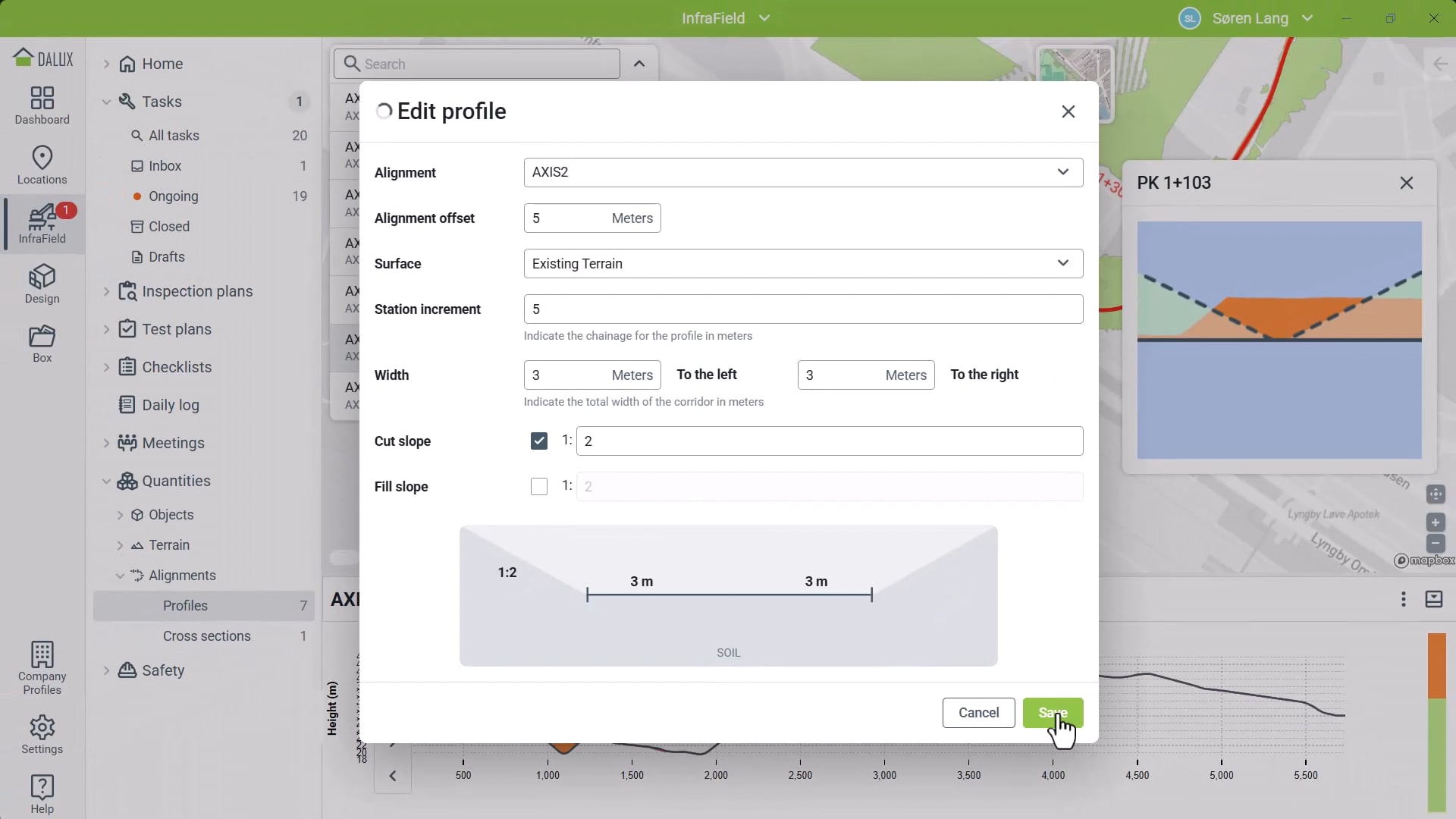

Új profil létrehozása
Nyomvonal: Válassz ki egy nyomvonalat, amelyet ehhez a profilhoz kívánsz használni.
Igazítási eltolás: Az igazítást függőlegesen mozgatja.
Felszín: Válassz ki egy felszínt, amelyet a szélesség és a vágás/kitöltés lejtővel együtt használnak a mennyiségek kiszámításához. (lásd Felületek)
Állomásközök: Helyfoglaló a jövőbeli fejlesztéshez.
Szélesség: A felszínnel és a vágás/kitöltés lejtővel együtt használják a mennyiségek kiszámításához. Jobbra és balra is állítható.
Vágás lejtő: A lejtő szöge, amikor a nyomvonal a felszín alatt van; a mennyiségek kiszámításához használják a felszínnel és a szélességgel együtt.
Kitöltés lejtő: A lejtő szöge, amikor a nyomvonal a felszín felett van; a mennyiségek kiszámításához használják a felszínnel és a szélességgel együtt.
Profil szerkesztése
Kattints a 3 pontra egy profil mellett, hogy szerkeszd.
-
-

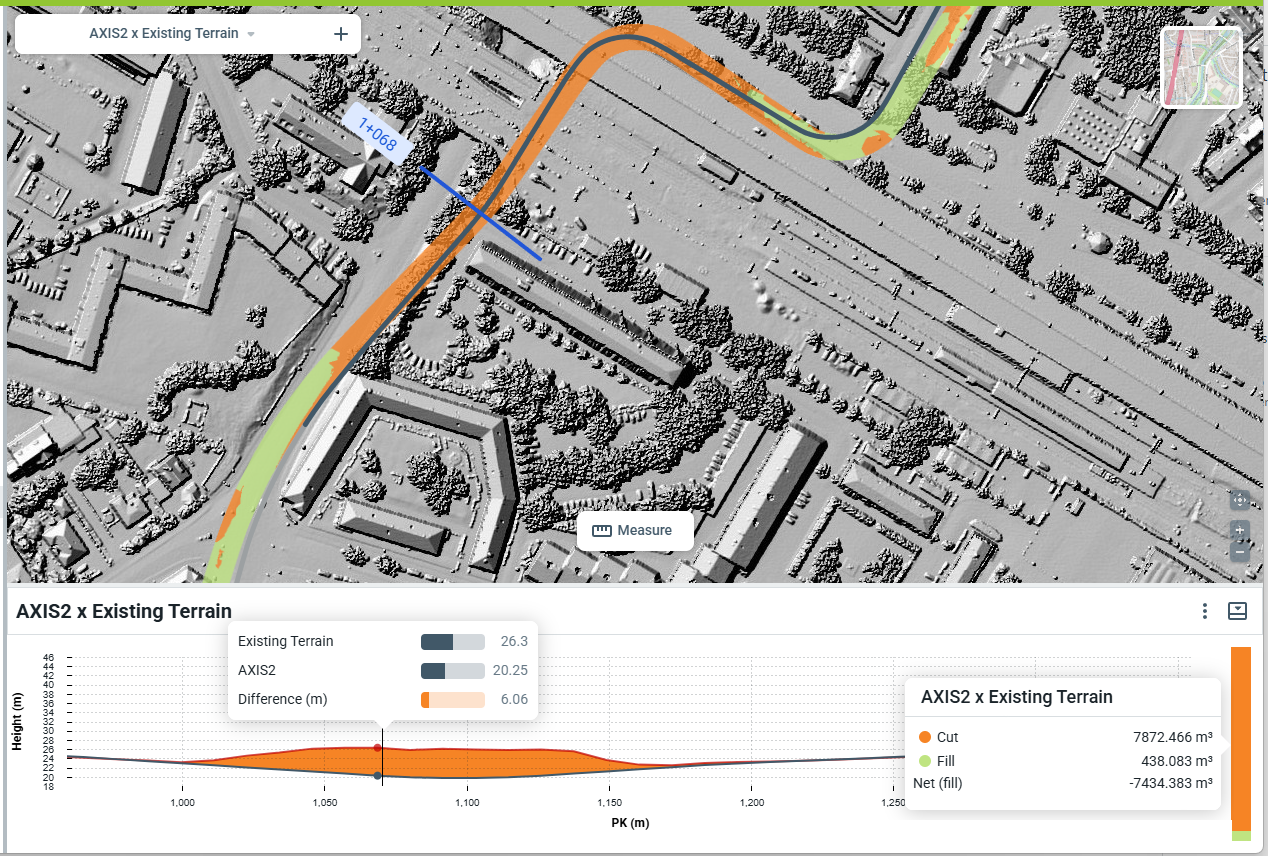

Profiltérkép nézet
Nyisd meg az alsó panelt, hogy megnézd a profil magasságtérképet.
A különbségek színkóddal vannak jelölve:
- Narancs: A nyomvonal alacsonyabban van, mint a felszín
- Zöld: A nyomvonal magasabban van, mint a felszín.
-
-
Mozgassa az egeret az alábbi profil mentén, hogy lássa a különbséget, és emelje ki az állomásközöket a térképen.
Használd az egérgörgőt a magasságtérkép kicsinyítésére vagy nagyítására. Egy sötét vonal jelzi a nagyított területet a térképen a profil mellett.
Keresztmetszetek
Keresztmetszetekkel kiszámíthatja az egyes rétegek térfogatát a nyomvonal meghatározott hosszán.
-
- Keresztmetszet kiválasztása: Válasszon egy korábban létrehozott keresztmetszetet megjelenítéshez és/vagy szerkesztéshez (lásd alább)
-
-
Új keresztmetszet létrehozása
Új keresztmetszet létrehozásakor töltse ki a párbeszédablakot az igényeinek megfelelően:
- Név
- Nyomvonal: Válasszon egy nyomvonalat a projektjében elérhető nyomvonalak közül
- Kiinduló állomás (PK) & Végállomás (PK): Határozza meg a keresztmetszet hosszát a kalkulációjához. Ha nem biztos a pontos állomásban, vigye az egeret a nyomvonal melletti ikon fölé.
- Rétegek: Hozza létre a keresztmetszet egyes rétegeit. A Dalux a kiinduló állomás méréseit használja a kalkulációkhoz.
Rétegek létrehozása
Amikor a Réteg létrehozása gombra kattint, a Modell a megadott kezdőállomásnál nyílik meg. Az egérrel eltolhat, nagyíthat vagy forgathat, de mindig ezen szakasz panelén belül kell dolgoznia.
Rajzolja meg annak a rétegnek a geometriáját, amelyet létre szeretne hozni: kattintson a sarkára, és hozzon létre egy poligont.
A formát szerkesztheti a sarkok húzásával, vagy új sarkokat hozhat létre egy élről történő húzással. Használja a Ctrl+Z-t vagy a Ctrl+Y-t a műveletek visszavonásához vagy ismétléséhez, így a végső eredmény megőrzi a szükséges pontosságot
Ha kész, kattintson a 'Mentés' gombra a geometria megerősítéséhez. Adjon ennek a rétegnek egy nevet, és válasszon színt.
Ismételje meg ezt a folyamatot minden olyan rétegnél, amelynek térfogatát számolni kívánja.
Ha kész, kattintson a 'Mentés' gombra a keresztmetszet létrehozásához.
Számított keresztmetszeti rétegek
Válassza ki a keresztmetszetet fent, hogy megjelenítse az alsó panelen az egyes rétegek mennyiségeit. Az egyes rétegek térfogata az Ön által rajzolt geometrián és a megadott kiinduló és végállomáson alapul:
