Modellellenőrzés BIM koordinátorok számára

A BIM-koordinátor szerepkörben a Dalux lehetővé teszi, hogy létrehozzon egy előre meghatározott szabálykészletet, és azt átadja a különböző tervezőcsapatoknak, hogy önellenőrizhessék modelljeiket beküldés előtt. Ezzel arra összpontosíthat, ami a tervezőkoordináció szempontjából kulcsfontosságú, anélkül hogy az alapvető problémákat át kellene delegálnia a tervezőcsapatoknak.

Ennek eredményeként az építészek és mérnökök a modellellenőrzést használhatják a modelljük vizsgálatára, azonnali módosításokra, és értesíthetik Önt és a tervezőcsapatot kérdések vagy módosítási kérések esetén.

Saját ellenőrzés engedélyezése (modellellenőrzés)

A tervezőcsapat minden tagja, aki hozzáfér a modell ellenőrzése funkcióhoz, használhatja az Ön által meghatározott ellenőrzéseket, hogy automatikusan tesztelje a tervét ütközések, szabadon hagyandó területek és metaadatok érvényessége szempontjából.

A csapat kommunikálhat Önnel és egymás között is, és Ön nyomon követheti az aktív problémákat a tervezési fázis során.

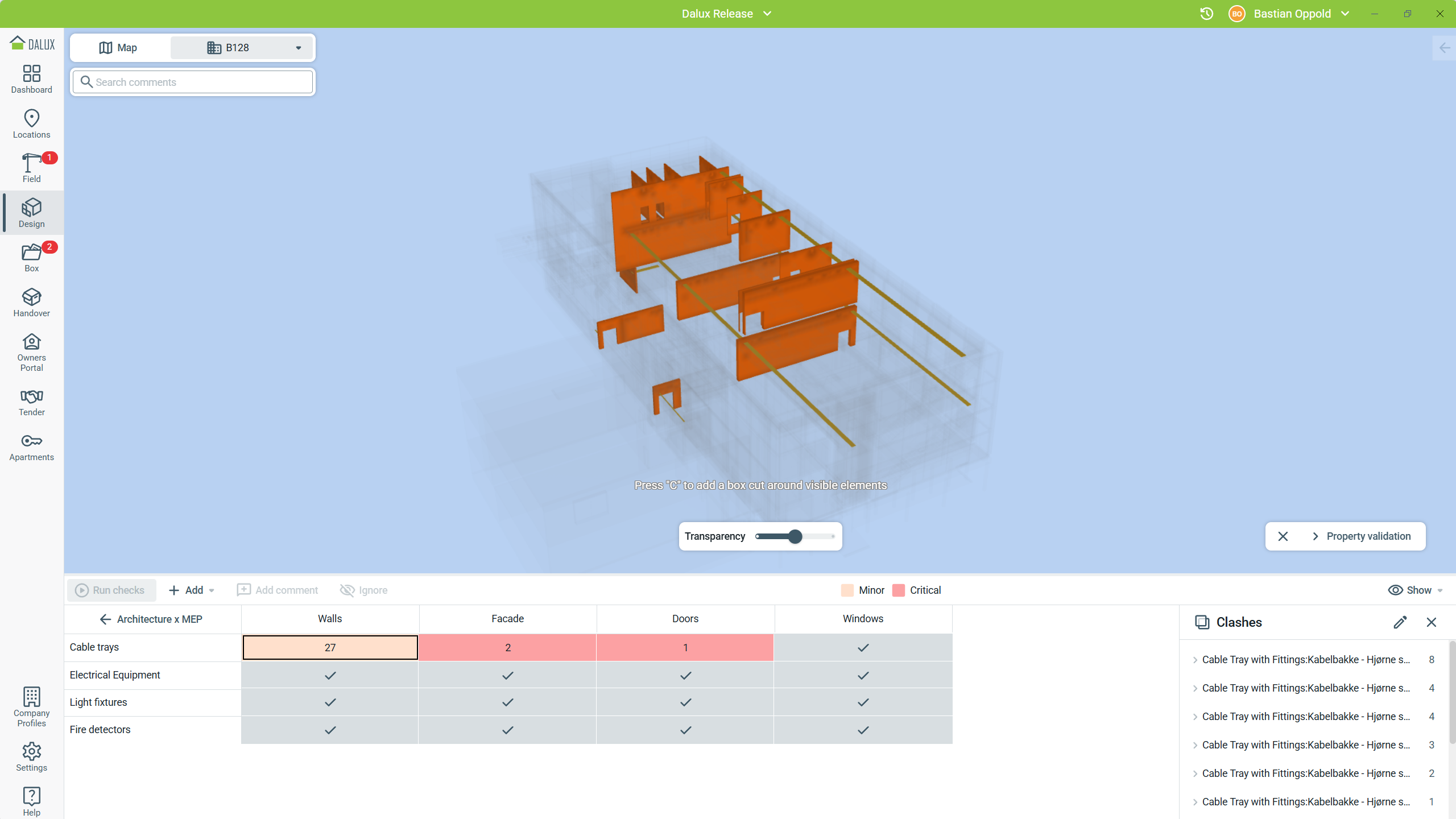

Például a MEP mérnök értékelése visszaadhatja az ütközés- és szabadon hagyandó terület ellenőrzések eredményét a műszaki berendezésekhez, mint itt:

A követelmények tükrözik azokat az előírásokat, amelyeket a BEP (BIM Execution Plan) vagy a DDP (Digital Delivery Plan) határoz meg a projektben. A funkcióhoz beállított általános szabályok például:

• Építészek számára:
  • Ütközések: Olyan rendszerek, amelyek áttöréseket és tűzvédelmi intézkedéseket igényelhetnek
  • Tulajdonság ellenőrzés: Tűzvédelmi besorolás az ajtókra, ablakokra és falakra
  • Tulajdonság ellenőrzés: Hőáram értékek a fenntarthatósági elemzéshez
• Szerkezeti mérnökök számára:
  • Ütközések: Ellenőrizhető, hol futnak a szakági vezetékek
  • Tulajdonság ellenőrzés: Szerkezeti anyagtulajdonságok az objektumokhoz
• MEP mérnökök számára:
  • Ütközések: Más szerkezeti objektumokkal ütköző rendszerek
  • Tulajdonság ellenőrzés: Rendszerosztályozások szellőzéshez és vízhez
  • Szabadon hagyandó területek: Elegendő hely a sprinklerek számára
• Villamosmérnökök számára:
  • Ütközések: Vezetékek más rendszerekkel vagy szerkezeti objektumokkal
  • Tulajdonság ellenőrzés: Feszültség, Fényerősség, stb.
  • Szabadon hagyandó területek: A vezetékek és más szakági rendszerek között

Adminisztráció

Aktiválja a funkciót, és adjon hozzáférést minden olyan félnek, akiknek lehetőségük kell legyen arra, hogy ellenőrzéseket végezzenek a modelljeiken. Ezután állítsa be a szabályokat minden szakterülethez a projektben meghatározott, fent említett követelmények szerint.

Ez a cikk részletesen ismerteti a folyamatot: Modell ellenőrzése beállítása

Szakterületek

Állítsa be az egyes szakterületeket a tervezőcsapatnak megfelelően, például építészeket, szerkezeti mérnököket, MEP mérnököket stb.

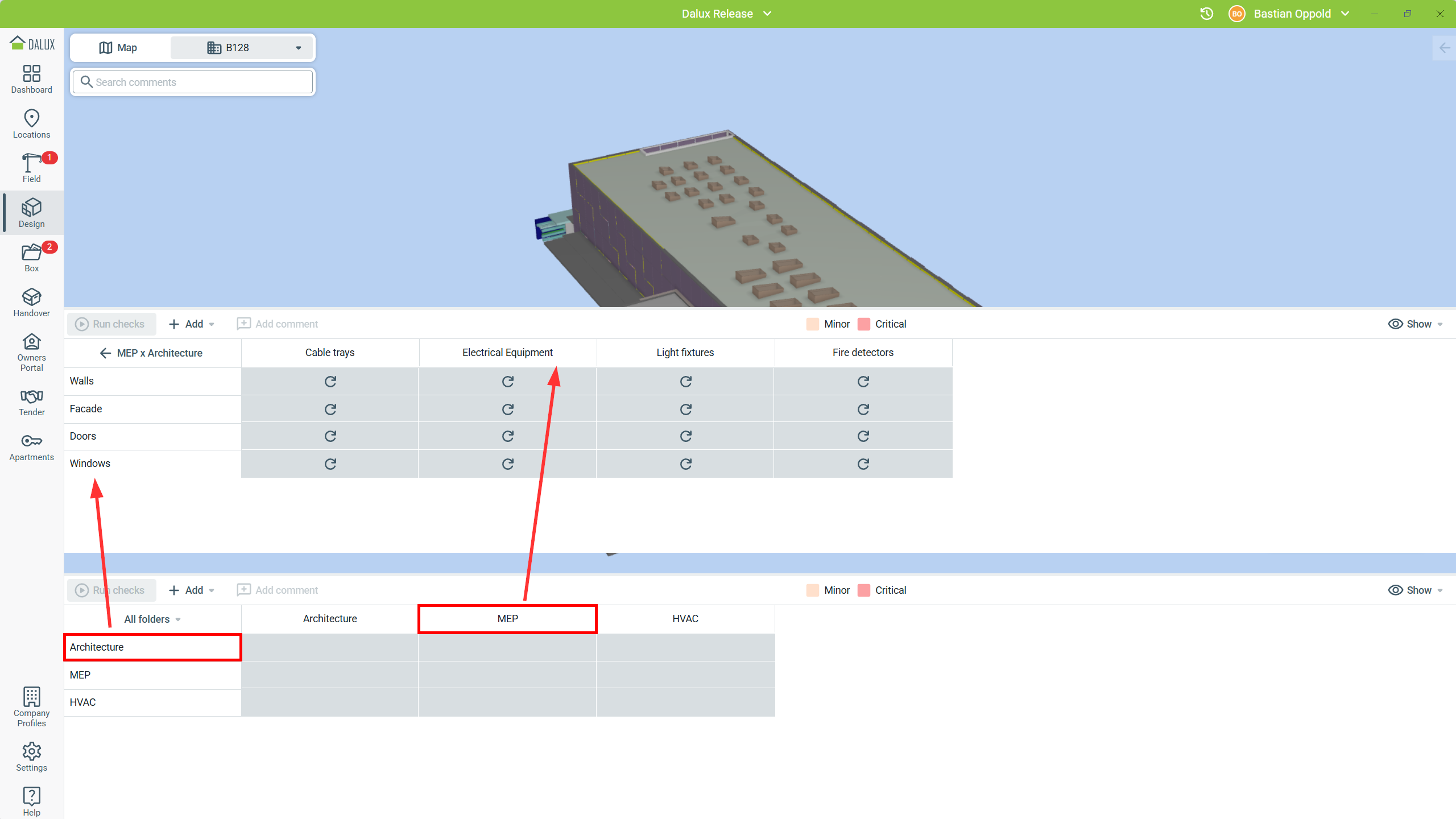

Hozzon létre objektumcsoportot minden releváns objektumosztályhoz a szakterületeken:

Tekintse meg a technikai cikket, hogy részletesebben lássa, hogyan állíthatja be a szakterületeket és az objektumcsoportokat: A szakterületek és objektumcsoportok beállítása.

Ütközés- és szabadon hagyandó területek beállítása

A modell ellenőrzése mátrix minden cellájához állítsa be az ütközésekre és szabadon hagyandó területekre vonatkozó szabályokat, ha ez releváns. Ha két objektumcsoporthoz nincs szabály, hagyja üresen a cellát. Ha egy szabály kritikus, és a design módosítások/koordináció kulcsfontosságú a probléma megoldásához, állítsa a súlyosságot 'Critical'-ra.

Példák:

A kábelcsatornák gyakran áthaladnak a falakon; ezt figyelembe kell venni a faltervezés áttöréseinél. Ez megvalósítható kisebb súlyosságú ütközésként.

A teherhordó falakban lévő áttörések kritikus súlyossággal kezelhetők, mivel a terv esetleges módosításait korán kezelni kell, hogy elkerüljük a jelentős újratervezést a projekt későbbi szakaszában.

Az azonos objektumcsoportok ellenőrzése, például ajtók ajtókkal, általában nem szükséges szabályként megvalósítani.

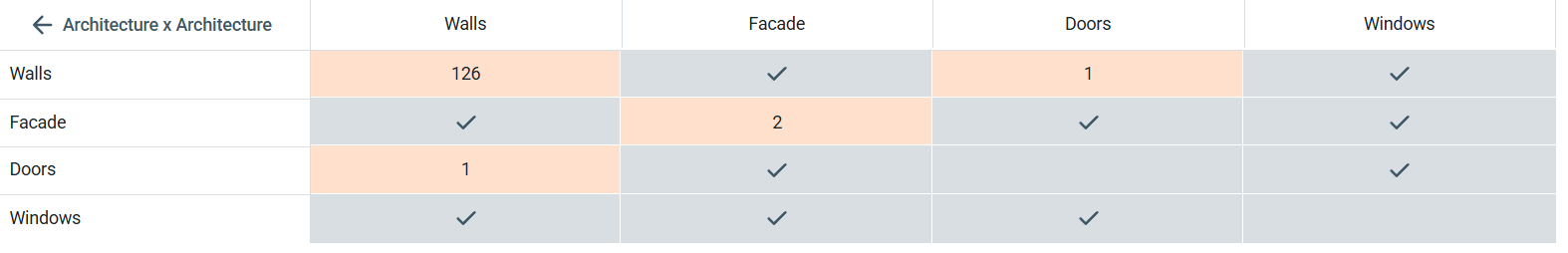

A beállítás így nézhet ki:

Tulajdonságszabályok beállítása

Amikor beállítja a tulajdonságszabályokat, javasoljuk, hogy azokat a BEP vagy DDP szerint állítsa be. A szabályok beállítása, például ebben az esetben, biztosítja, hogy az összes követelményt módszeresen ellenőrizzük, és hogy a adatminőség garantált legyen a projekt minden szakaszában.

Gyakran a BEP/DDP részeként van egy tulajdonságlista, a LOD-tól függően, amelyhez létezésellenőrzést kell beállítania.

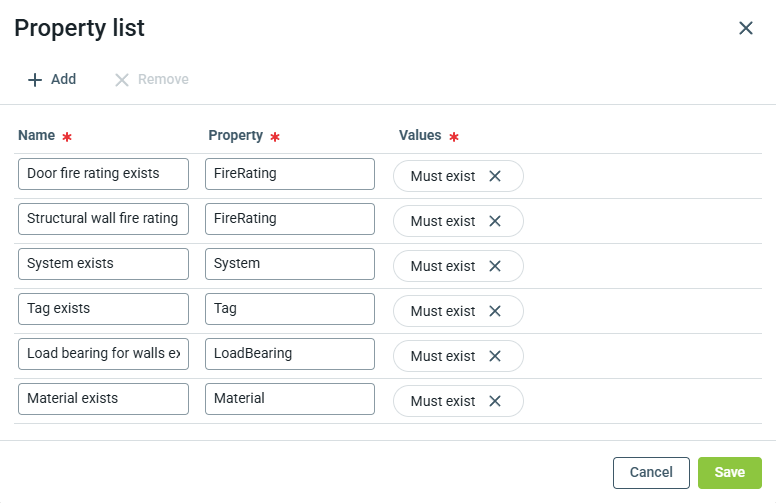

Sok ilyen adat több szakterületen is szükséges, például típustnév, anyag vagy méretek. Az eredményül kapott beállítás így néz ki:

Bizonyos esetekben konkrét értékeket szeretne ellenőrizni, például tűzvédelmi besorolásokat vagy U-értékeket. Ezekben az esetekben állítson be speciális szabályokat az igényeinek megfelelően.

Mindkét esetben állítson be tulajdonságszabályokat.

Tulajdonság ellenőrzés beállítása

Amikor beállítja a tulajdonság-ellenőrzéseket, javasoljuk, hogy azokat a tervezési szakaszai vagy a szükséges LOD/LOI szerint állítsa be.

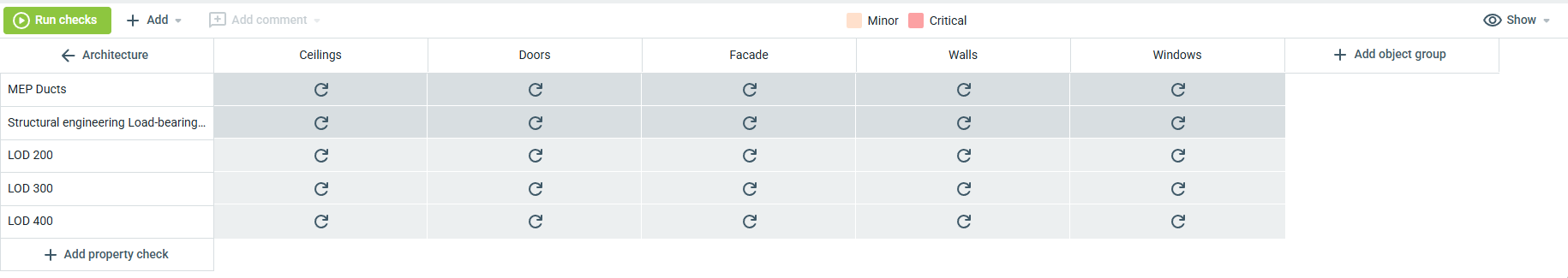

Minden tulajdonságellenőrzésnek minden objektumcsoportot ellenőriznie kell, és tartalmaznia kell az adott szakaszhoz releváns tulajdonságszabályokat. Ebben a példában a végeredmény a 200, 300 és 400 LOD-hoz tartozó ellenőrzéseket mutatja az építészeti szakterület objektumcsoportjaihoz.

Minden objektumcsoporthoz és minden tulajdonságellenőrzéshez válassza ki azokat a szabályokat, որոնցnek a szállított modelleknek ezen a tervezési szakaszon meg kell felelniük.

Olvassa el ezt a cikket, hogy megtudja, hogyan használja ezt a beállítást a tervezőcsapat: Modell ellenőrzése építészek és mérnökök számára
