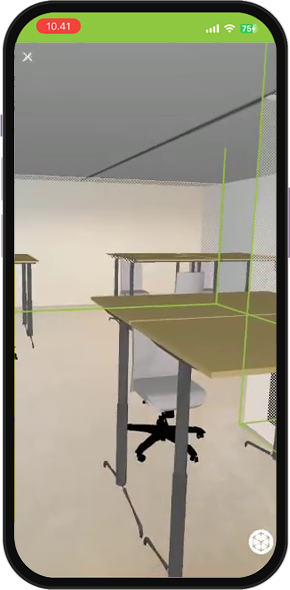

Dalux TwinBIM est la fonctionnalité de réalité augmentée dans Dalux. Avec TwinBIM, un modèle peut être affiché en superposition sur la position réelle sur site. Pour cette fonctionnalité, un modèle 3D est requis. Tout ce dont vous avez besoin pour utiliser TwinBIM est un appareil mobile.
Informations techniques
Les appareils Android pris en charge peuvent être vus ici.
Les appareils iOS pris en charge peuvent être vus ici.
Vidéo
Comment configurer TwinBIM
Autorisations
Toute personne sur le projet peut accéder à TwinBIM, car il fait partie du module Position. Il n'y a pas de configuration dans Dalux pour TwinBIM, car la fonctionnalité est toujours activée.
Informations techniques
TwinBIM fonctionne avec n’importe quel modèle IFC ou modèle BIM pris en charge ajouté au projet. Cependant, le modèle doit avoir des pièces définies et TwinBIM ne fonctionne que pour une pièce à la fois.
Comment utiliser TwinBIM
Pour commencer à utiliser TwinBIM, vous devez être sur place et dans la pièce où vous souhaitez afficher le modèle superposé.

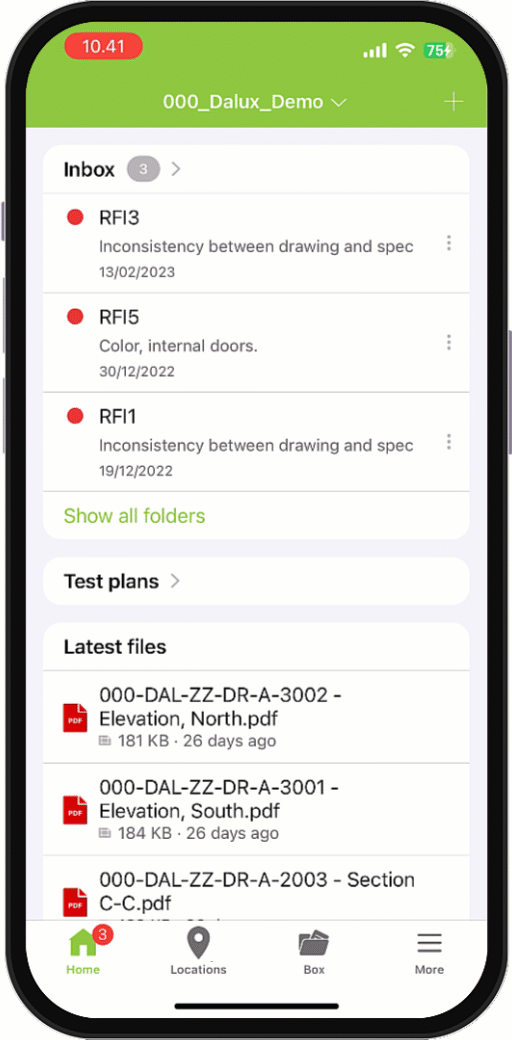

Ensuite, ouvrez Dalux Mobile. Trouvez maintenant la même position sur un plan ou en 3D. Accédez à Position dans le menu du bas. Ensuite, trouvez le bâtiment et l'étage corrects lorsque cela s'applique. Le bâtiment est sélectionné en haut de l'écran, et les étages sont sélectionnés en bas.
Lorsque vous vous trouvez au bon endroit physiquement et dans le modèle 3D, ouvrez TwinBIM en appuyant sur l'icône dans le coin inférieur gauche de votre écran.
Une fois que TwinBIM a été ouvert, le modèle et l'environnement doivent être alignés.
Étape 1 : Définir l'étage

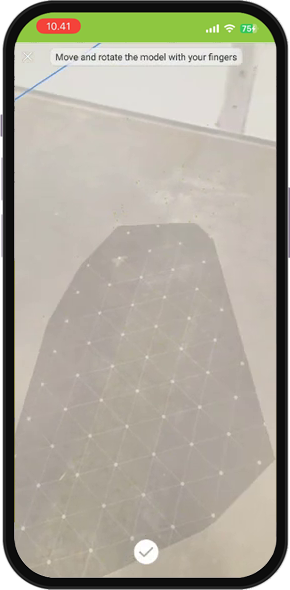

Tenez l'appareil à une hauteur normale ou légèrement élevée. Pointez maintenant la caméra vers le sol.
Une fois l'étage défini, déplacez l'appareil vers le sol pour vous assurer que l'étage est correctement aligné avec la surface.
Étape 2 : Aligner le modèle à l'environnement

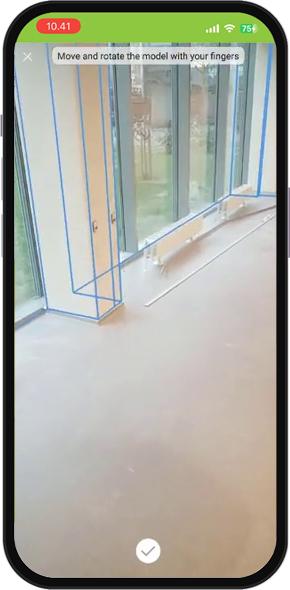

Ensuite, le modèle doit être aligné. Utilisez un doigt pour déplacer la pièce ou deux doigts pour faire pivoter le modèle. Il est recommandé d'utiliser les murs ou les colonnes pour aligner correctement le modèle.
Étape 3 : Commencer à utiliser TwinBIM
Lorsque le modèle et l'environnement sont alignés, appuyez sur la coche en bas. Le modèle se chargera et sera affiché comme une superposition sur l'environnement.
Si nécessaire, l'alignement peut être refait en appuyant sur l’icône dans le coin inférieur droit.

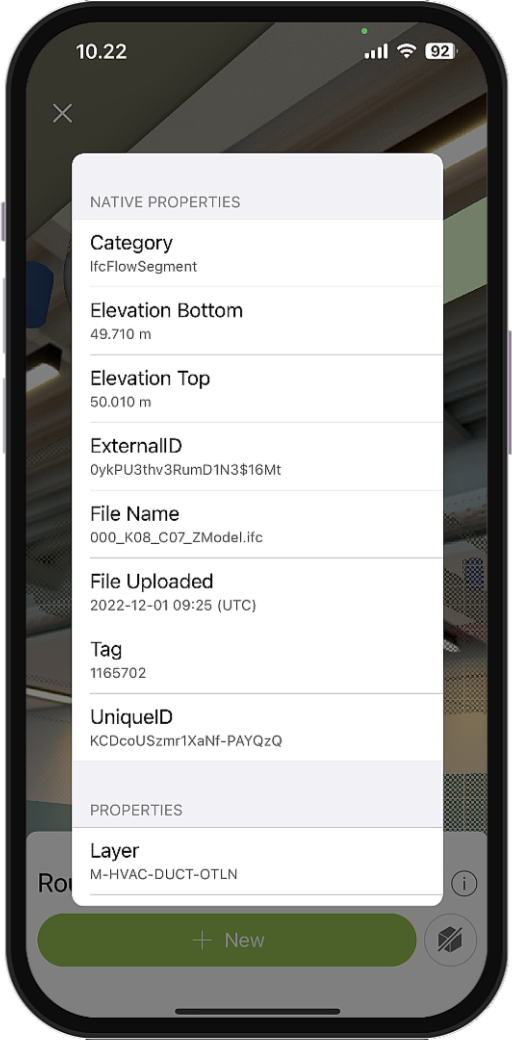

Lorsque TwinBIM est actif, les mêmes fonctions que pour l'affichage du modèle 3D seul sont disponibles. Les objets peuvent être sélectionnés, et plus d'informations peuvent être affichées. Il est également possible de créer de nouveaux enregistrements.
Les objets peuvent être masqués, et la transparence du modèle peut être ajustée.
