Cet article explique comment utiliser la fonctionnalité des Quantités de Dalux InfraField pour résumer les propriétés des objets et mesurer les différences entre les surfaces et/ou les alignements.
Informations techniques
Vous devez utiliser l'application de bureau Dalux pour utiliser cette fonctionnalité.
Lisez cet article pour savoir comment le télécharger : Application de bureau.
Il y a 3 manières principales d'utiliser les quantités dans InfraField.
- Vous pouvez créer des filtres basés sur des objets et extraire des quantités à partir des propriétés.
- Vous pouvez comparer le volume de deux surfaces de terrain et calculer la différence de volume.
- Comparez une surface à un alignement et calculez la différence en mètres.

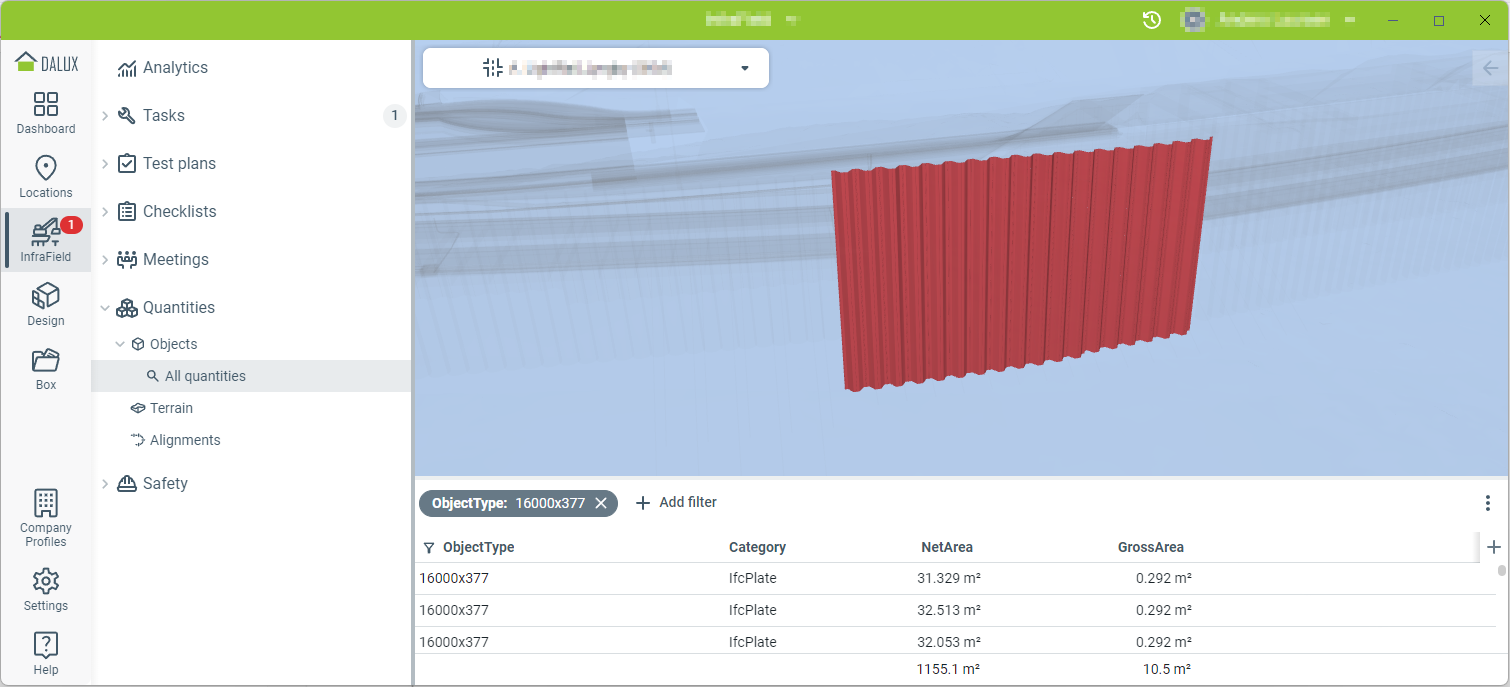

Objets
Vous pouvez filtrer les données BIM dans une structure ou aire spécifique, en utilisant les propriétés des objets pour générer des quantités pouvant ensuite être exportées vers des feuilles de calcul ou enregistrées en tant que filtres.
Sélecteur : Sélectionnez la structure ou
aire que vous souhaitez afficher.
Cliquez sur pour enregistrer ceci en tant que filtre ou exporter des données vers une feuille de calcul.
En savoir plus sur le filtrage des données et la création de filtres ici : Comment utiliser Quantités.
Terrain
La fonctionnalité de quantités de terrain d'InfraField comparera deux surfaces et calculera la différence de volume entre elles.

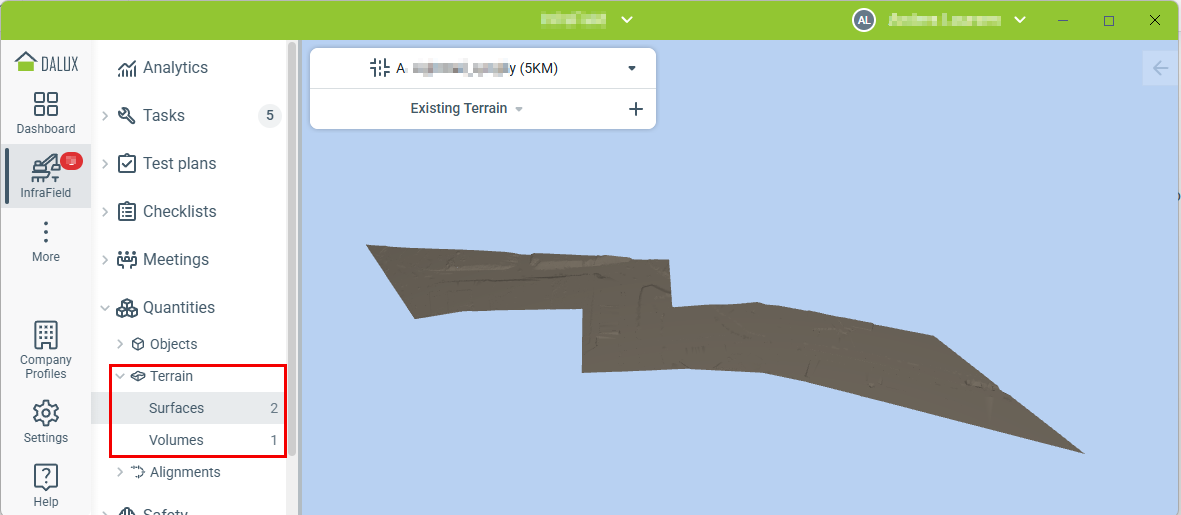

Accédez à :
InfraField
Quantités
Terrain
- Surface: Ici, vous définissez les surfaces que vous souhaiteriez utiliser pour les calculs de volume et d'alignements.
- Volume: Ici, vous calculez la différence entre les surfaces sélectionnées.
Surfaces
Les surfaces sont utilisées pour générer des quantités en les comparant entre elles ou avec des alignements. Elles sont créées en sélectionnant des objets à partir des données du modèle.
-

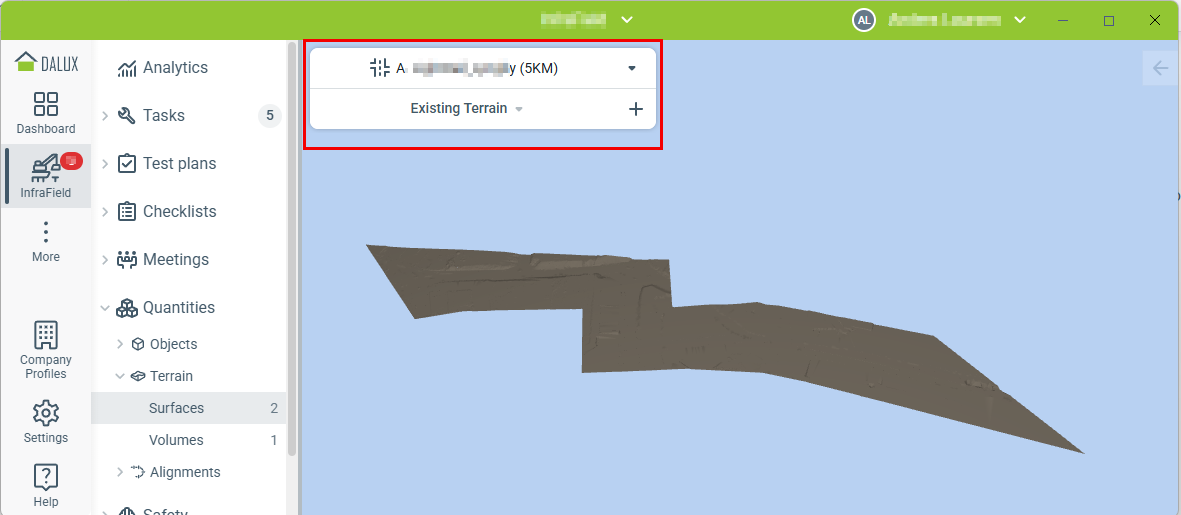

Sélecteur d'aire : Sélectionnez l'aire que vous souhaitez afficher
-
Créer : créez une nouvelle surface (voir ci-dessous)
- Choisir un volume: Sélectionnez une surface à afficher et/ou modifier (voir ci-dessous)

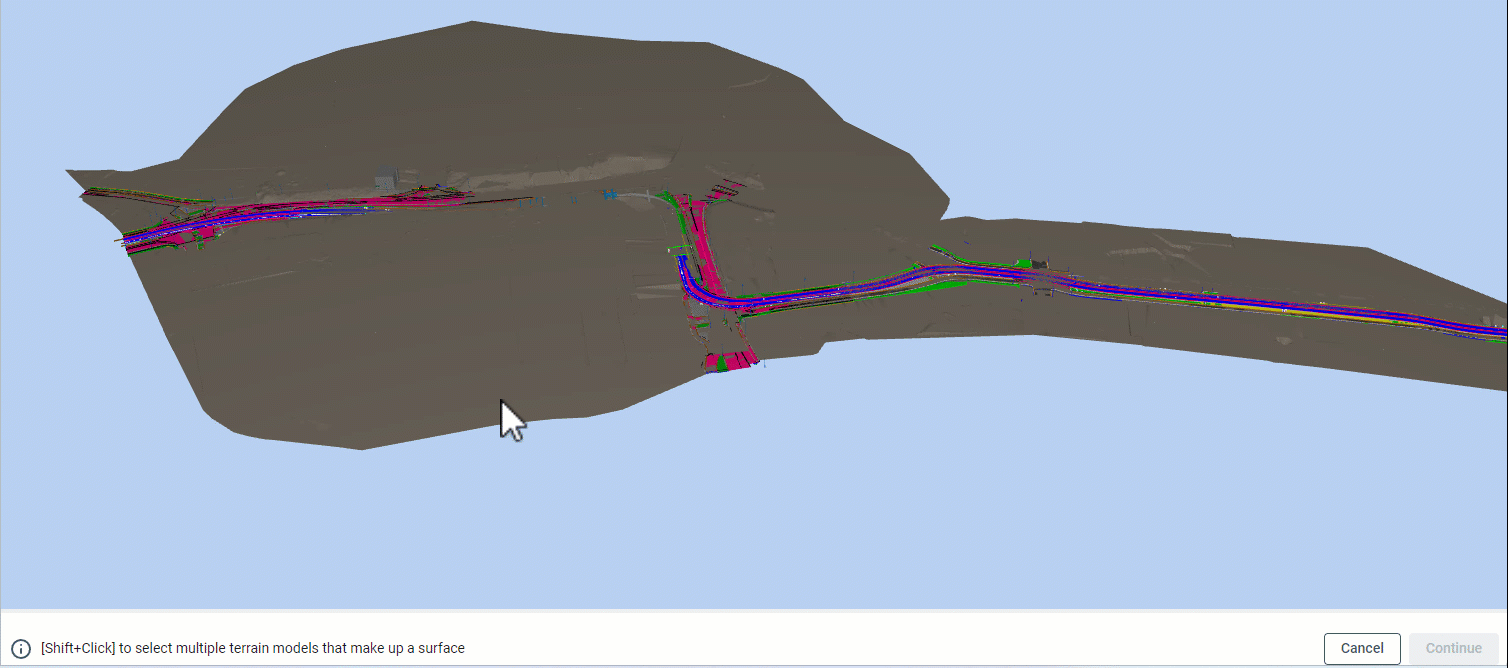

Créer nouvelle surface
Lors de la création d'une nouvelle surface, vous sélectionnez les surfaces dans l'affichage du modèle. Commencez par cliquer sur l’icône, et maintenez la touche Maj enfoncée pour sélectionner plusieurs surfaces. Une fois la sélection terminée, cliquez sur 'Continuer' et saisissez un nom avant de cliquer sur Créer.

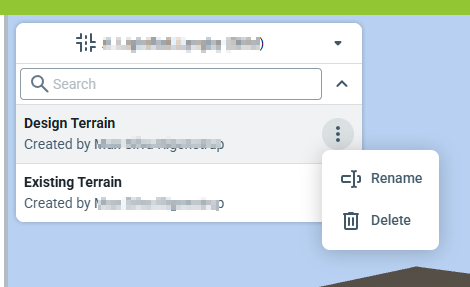

Modifier une surface
Cliquez sur les 3 points à côté d'une surface pour la modifier.
Renommer: Renommez la surface sélectionnée.
Supprimer: Supprimez la surface sélectionnée. Les données sont supprimées définitivement et ne peuvent pas être récupérées. Le modèle n'est pas affecté par cette action.

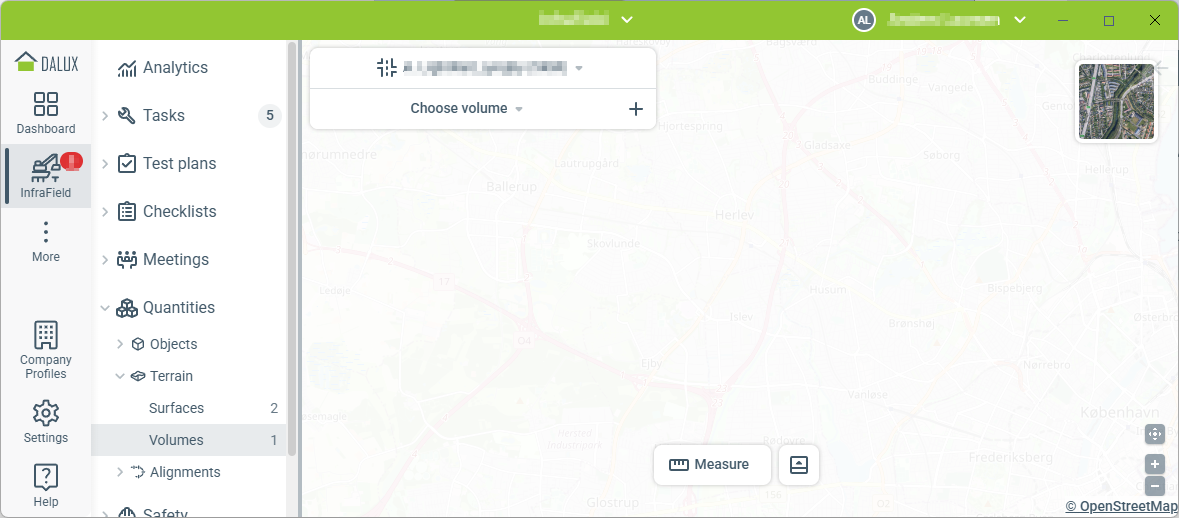

Volumes
Les volumes sont calculés en comparant deux surfaces ou en comparant une surface à une hauteur définie. Ils sont affichés sur la carte sous forme de aires codées par couleur, montrant les zones de coupe et de remblai.
-
- Choisir : Sélectionnez un volume à afficher et/ou modifier (voir ci-dessous)
-
-
Mesurer : Ajouter une aire ou une mesure de ligne ; les données ne seront pas enregistrées si vous quittez cette page.
-
Ouvrir le panneau inférieur : Ouvrir la liste des volumes (voir ci-dessous)

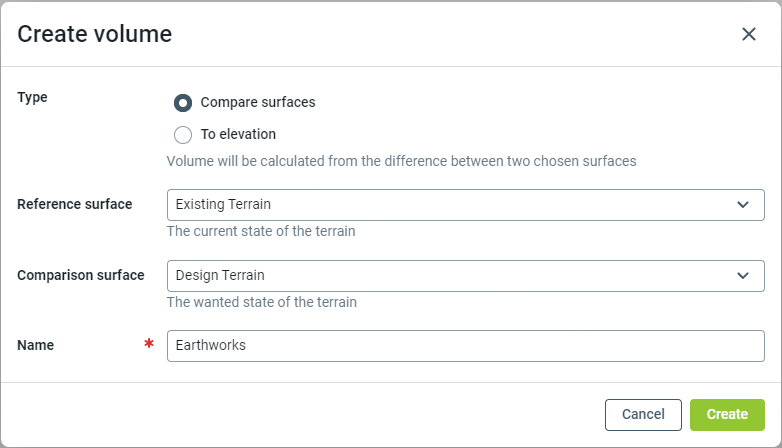

Créer nouveau volume
Type: Sélectionnez comment vous souhaitez que les volumes soient calculés
- Comparer les surfaces: Sélectionnez deux surfaces pour le calcul.
- Par rapport à une hauteur : Sélectionnez une surface et une hauteur à utiliser pour le calcul.
Surface de référence (si vous comparez des surfaces) : sélectionnez la surface qui servira de surface de référence. Celle-ci doit correspondre à l'état actuel du terrain.
- La coupe indiquera combien supprimer de la surface de référence.
- Le remblai indique combien vous devez ajouter à la surface de référence.
Surface de comparaison : Sélectionnez la surface à utiliser pour le calcul, p. ex. un terrain ou un modèle de formation.
Hauteur (si vous comparez à une hauteur) : saisissez la hauteur à utiliser pour le calcul.
Nom: Cela identifie la surface dans l'affichage liste.

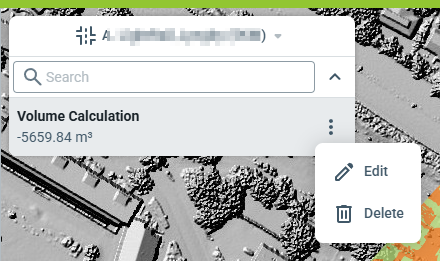

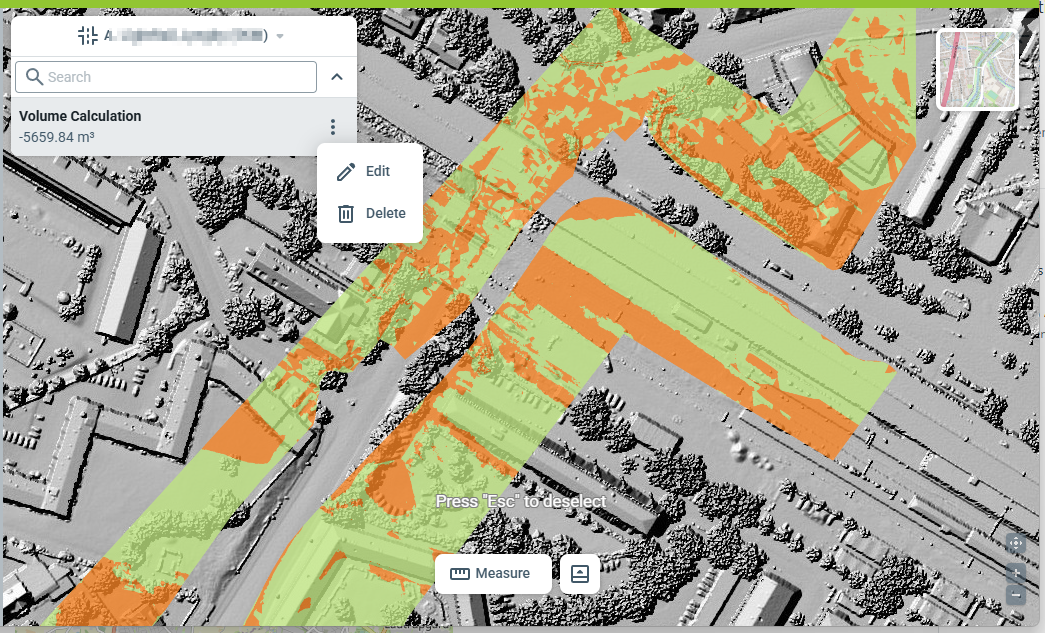

Modifier un volume
Cliquez sur les 3 points à côté d'un volume pour le modifier.
-
Modifier: Modifiez le calcul de volume sélectionné. Les calculs se mettront à jour automatiquement après avoir enregistré votre travail.
-
Supprimer: Supprimer le calcul de volume sélectionné. Les données sont supprimées définitivement et ne peuvent pas être récupérées.
Le vert indique le remblai, tandis que l'orange indique le déblai/terrassement (voir ci-dessous pour plus de détails).

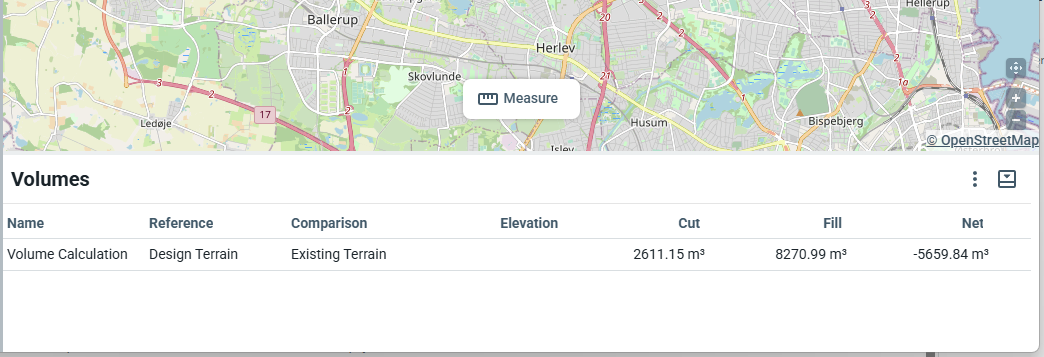

Panneau inférieur
-
Plus: Cliquez sur les 3 points pour exporter des données vers une feuille de calcul.
-
Fermer le panneau : Cliquez ici pour fermer le panneau.
Chaque ligne du calcul de volume se compose des informations suivantes :
-
- Nom: Spécifie le nom du calcul.
- Référence: Surface de référence utilisée dans le calcul.
- Comparaison: Surface de comparaison utilisée dans le calcul (vide si une hauteur est utilisée).
- Hauteur: Hauteur utilisée dans le calcul (vide si une surface est utilisée).
- Déblai: Volume à supprimer de la surface de référence.
- Remblai: Volume à ajouter à la surface de référence.
- Net: Volume total (Déblai-Remblai)

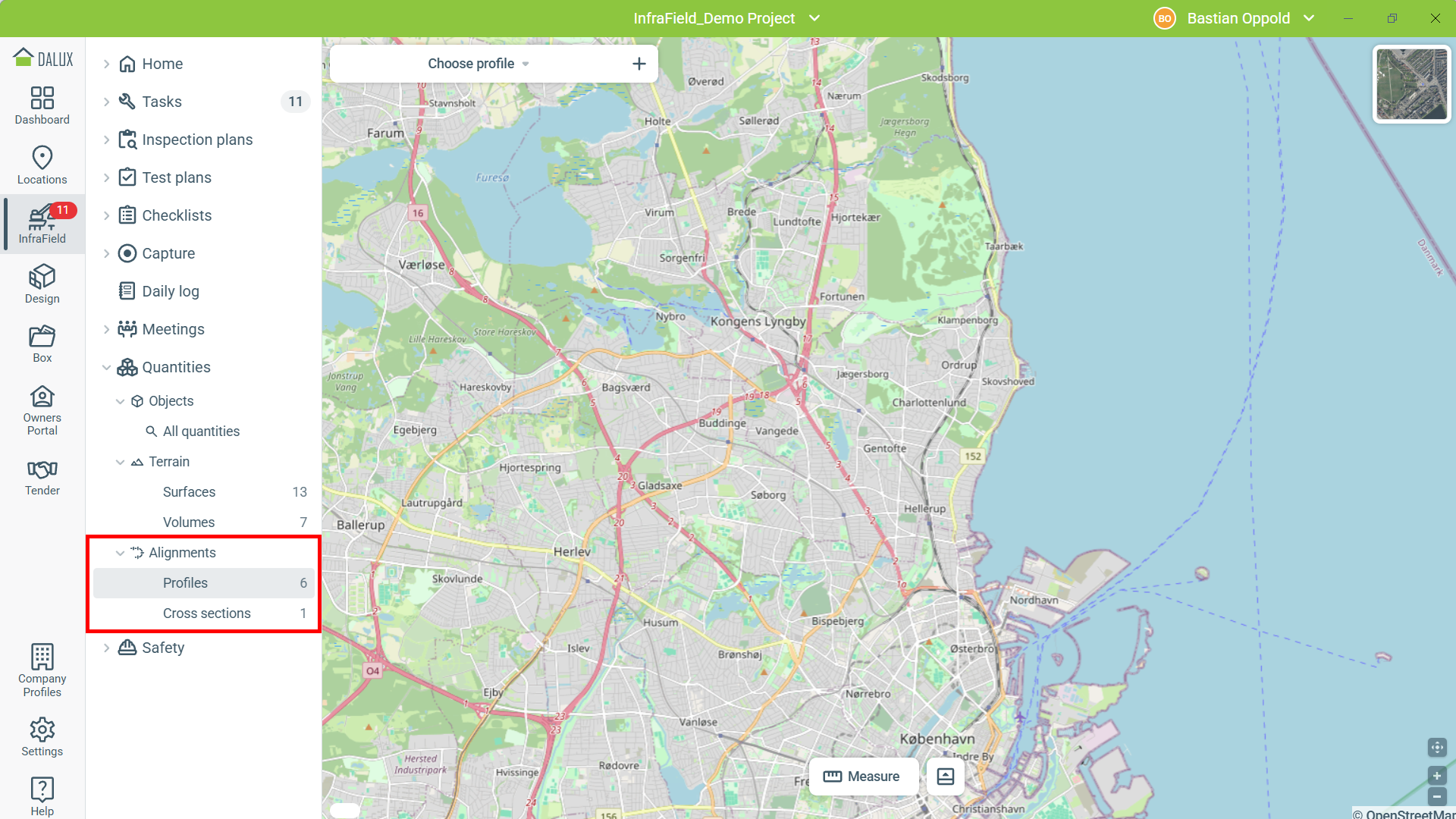

Alignements
L'onglet Alignements compare une surface à un alignement et affiche la différence de hauteur le long de l'alignement.
- Choisir un profil : Sélectionnez un profil précédemment créé à afficher sur la carte.
-
-
-

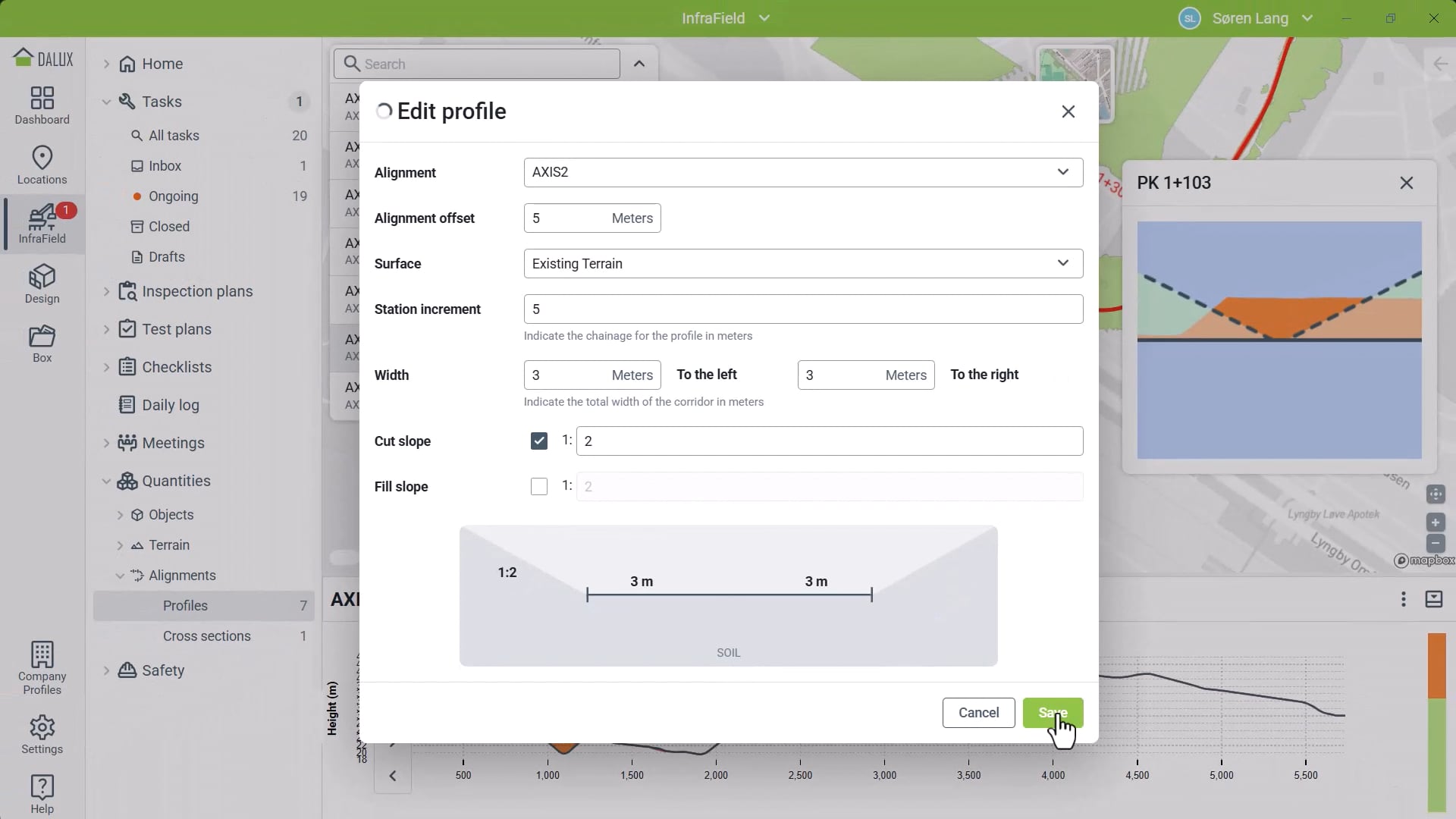

Créer nouveau profil
Alignement: Sélectionnez un alignement à utiliser pour ce profil.
Décalage d'Alignement : Déplacez l'Alignement verticalement.
Surface: Sélectionnez une surface, utilisée pour calculer les quantités en conjonction avec la largeur et la pente de coupe/remblai. (voir Surfaces)
Incréments de station : Espace réservé pour un développement futur.
Largeur : Utilisée pour calculer les quantités avec la surface et la pente de coupe/remblai. Peut être ajusté vers la droite et vers la gauche.
Pente de Déblai: L'angle de la pente quand l'alignement est sous la surface, utilisée pour calculer les quantités avec la surface et la largeur.
Pente de Remblai: L'angle de la pente quand l'alignement est au-dessus de la surface, utilisée pour calculer les quantités avec la surface et la largeur.
Modifier un profil
Cliquez sur les 3 points à côté d'un profil pour le modifier.
-
-

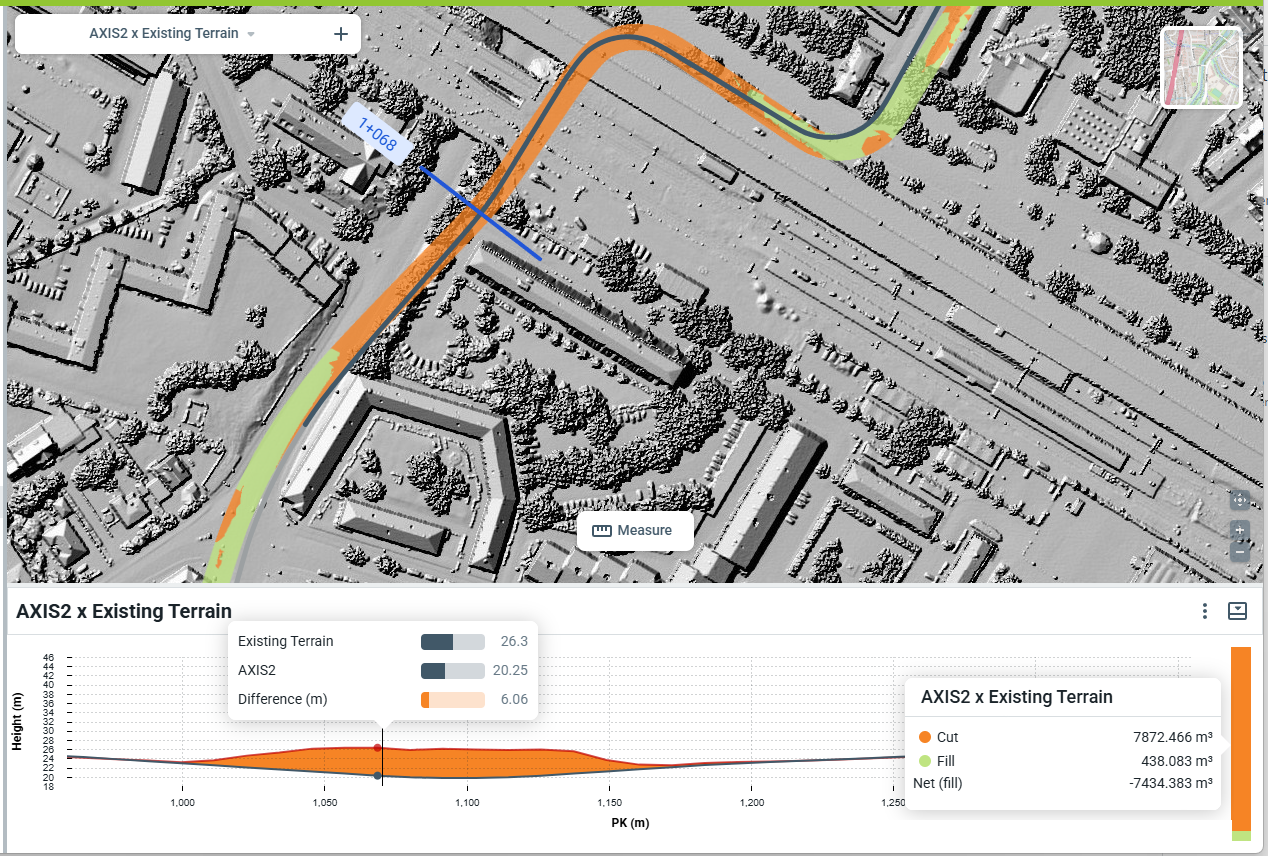

Affichage du profil en long
Ouvrez le panneau inférieur pour voir l'affichage de la carte des hauteurs du profil.
Les différences sont codées par couleur :
- Orange: L'alignement est plus bas que la surface.
- Vert: L'alignement est plus haut que la surface.
-
-
Déplacez la souris le long du profil ci-dessous pour voir la différence et mettre en évidence les incréments de station sur la carte.
Utilisez la molette de la souris pour zoomer ou dézoomer sur la carte des hauteurs. Une ligne sombre indiquera l'aire zoomée à côté du profil sur la carte.
Coupes transversales
Avec les sections transversales, vous pouvez calculer le volume des couches individuelles sur une longueur définie de votre alignement.
-
- Sélectionner une section transversale : Sélectionnez une section transversale précédemment créée à afficher et/ou modifier (voir ci‑dessous)
-
-
Créer une nouvelle coupe transversale
Lors de la création d'une nouvelle section transversale, remplissez la boîte de dialogue selon vos besoins :
- Nom
- Alignement : Sélectionnez un alignement parmi ceux disponibles dans votre projet
- Station de départ (PK) & Station d'arrivée (PK) : Définissez la longueur de votre section transversale pour votre calcul. Survolez l'icône à côté de votre alignement si vous n'êtes pas sûr du chaînage exact.
- Couches : Créez les couches individuelles de votre section transversale. Dalux utilise les mesures de la station de départ pour les calculs.
Créer des couches
Lorsque vous cliquez sur Créer une couche, le modèle s'ouvre à la station de départ que vous avez définie. Vous pouvez utiliser la souris pour déplacer, zoomer ou faire pivoter, mais vous devez toujours travailler dans le volet de cette section.
Tracez la géométrie de la couche que vous souhaitez créer en cliquant sur son coin et en créant un polygone.
Vous pouvez modifier la forme en faisant glisser les coins, ou créer de nouveaux coins en faisant glisser depuis un bord. Utilisez Ctrl+Z ou Ctrl+Y pour annuler ou rétablir vos actions, afin que le résultat final ait la précision nécessaire
Lorsque vous avez terminé, cliquez sur 'Enregistrer' pour confirmer la géométrie. Donnez un nom à cette couche et choisissez une couleur.
Répétez ce processus pour chaque couche que vous souhaitez calculer.
Lorsque vous avez terminé, cliquez sur 'Enregistrer' pour créer votre section transversale.
Couches calculées de la section transversale
Sélectionnez votre section transversale en haut pour afficher les quantités de chaque couche dans le panneau inférieur. Les volumes de chaque couche sont calculés en fonction de la géométrie que vous avez tracée et des stations de départ et d'arrivée spécifiées :
