Validation de modèle pour les coordinateurs BIM

En tant que coordinateur BIM, Dalux vous permet de créer un ensemble de règles prédéfinies et de les fournir à vos différentes équipes de Design, afin qu'elles puissent auto-évaluer leurs modèles avant de les soumettre. Cela vous permet de vous concentrer sur les aspects cruciaux de la coordination de la conception sans avoir à déléguer les questions élémentaires aux équipes de conception.

En conséquence, les architectes et les ingénieurs peuvent utiliser la validation de modèle pour vérifier leur modèle, apporter des modifications immédiatement et vous informer, vous et l'équipe de conception, des questions ou des demandes de changement.

Activer l'auto-évaluation (validation de modèle)

Tous les membres de votre équipe de design ayant accès à la fonctionnalité de validation de modèle peuvent utiliser votre ensemble de contrôles pour tester automatiquement leur design pour les conflits, les dégagements et la validité des métadonnées.

L'équipe peut communiquer avec vous et entre eux, et vous pouvez suivre les problèmes ouverts tout au long de la phase de conception.

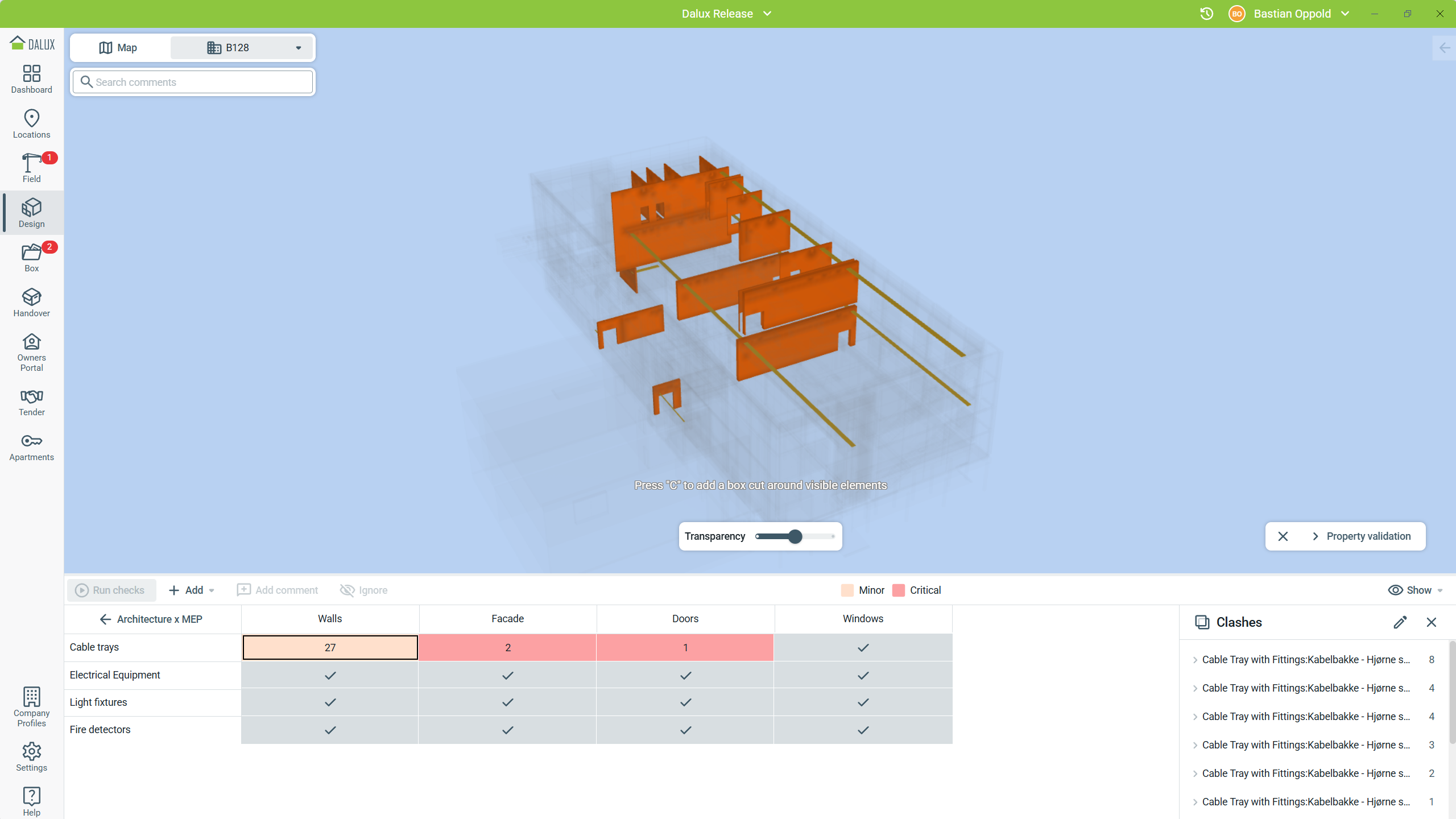

À titre d'exemple, l'évaluation de votre ingénieur MEP pourrait retourner le résultat des vérifications de conflits et de dégagements pour des installations techniques, comme ici :

Les exigences reflètent les règles définies par le PEB (Plan d'exécution BIM) ou le DDP (Plan de livraison numérique) dans votre projet. Les règles communes qui sont définies pour cette fonctionnalité sont par exemple :

• Pour les architectes :
  • Conflits : Services qui pourraient nécessiter des percées et des mesures de sécurité incendie
  • Contrôle de propriété : indice de sécurité incendie pour les portes, fenêtres et murs
  • Contrôle de propriété : valeurs de flux thermique pour l'analyse de durabilité
• Pour les ingénieurs structurels :
  • Conflits : Vérifier où les services passent
  • Contrôle de propriété : propriétés des matériaux structurels pour les objets
• Pour les ingénieurs MEP :
  • Conflits : Services en conflit avec d'autres objets structurels
  • Contrôle de propriété : classifications des systèmes pour la ventilation et l'eau
  • Dégagements : Espace suffisant pour les sprinklers
• Pour les ingénieurs électriciens :
  • Conflits : Câblage avec d'autres services ou objets structurels
  • Contrôle de propriété : tension, luminosité, etc.
  • Dégagements : Entre le câblage et d'autres services

Réglages

Activez la fonctionnalité et donnez l'accès à toutes les parties qui devraient pouvoir effectuer des contrôles sur leurs modèles. Ensuite, définissez des règles pour chacune des disciplines conformément aux exigences susmentionnées de votre projet.

Cet article explique le processus en détail : Comment configurer la validation du modèle

Disciplines

Configurez chaque discipline selon l'équipe de conception, par exemple : architectes, ingénieurs structurels, ingénieurs MEP, etc.

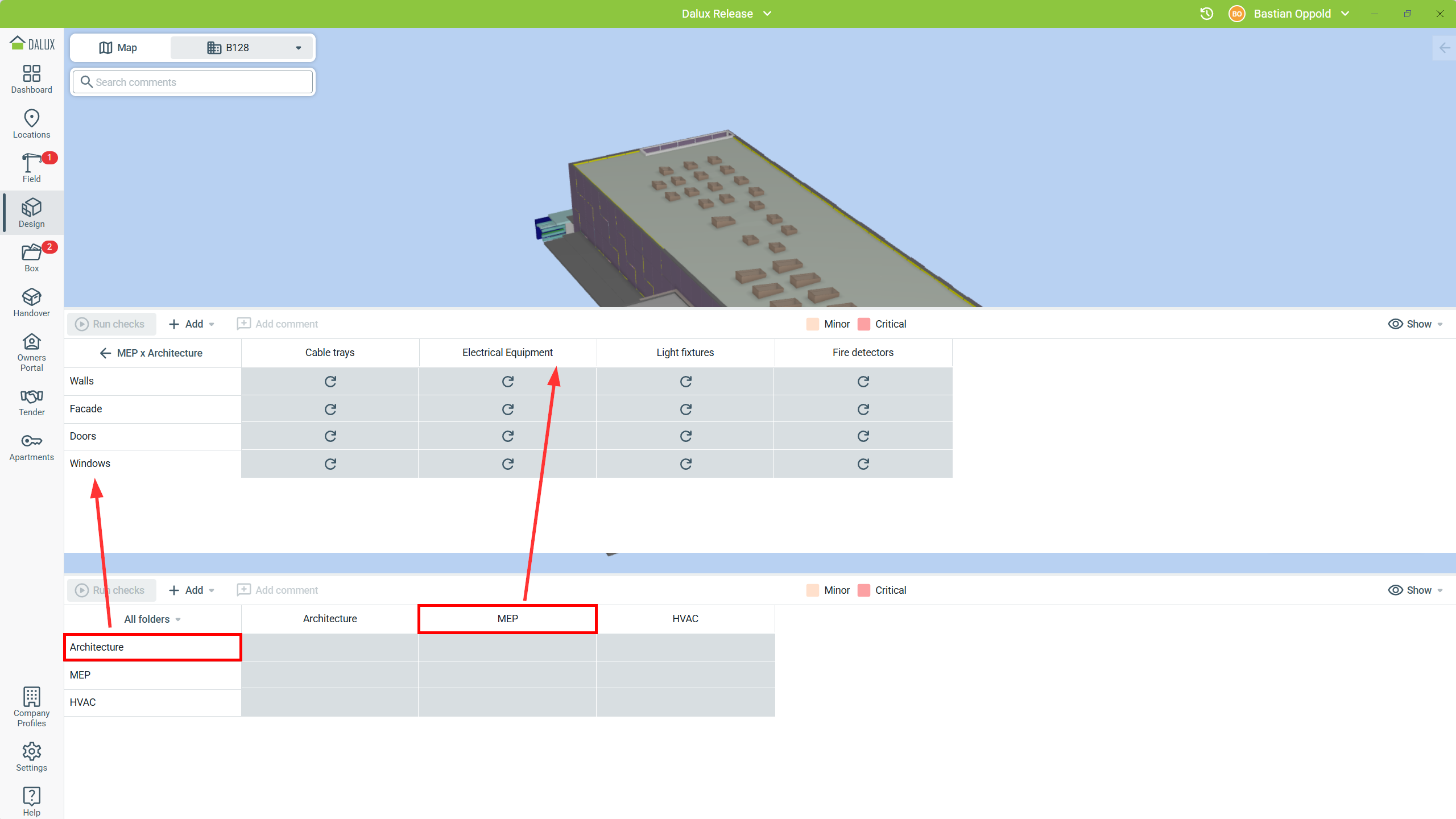

Créez un groupe d'objets pour chaque classe d'objets pertinente dans les disciplines :

Consultez l'article technique pour voir comment configurer les disciplines et les groupes d'objets en détail : Comment configurer les disciplines et les groupes d'objets.

Configuration des conflits et des dégagements

Pour chaque cellule de la matrice de validation de modèle, définissez les règles concernant les conflits et les dégagements, si cela est pertinent. S'il n'y a pas de règles pour deux groupes d'objets, laissez la cellule vide. Si une règle est critique et que des modifications de design/coordination sont essentielles pour résoudre la demande, définissez la gravité sur « Critique ».

Exemples :

Les chemins de câbles traversent souvent les murs, ce qui doit être pris en compte par des percées dans le design des murs. Ceci peut être implémenté comme un conflit de gravité mineure.

Toute percée dans les murs porteurs pourrait être considérée avec une gravité critique, car des modifications potentielles du design devraient être traitées tôt pour éviter une reconception majeure à un stade ultérieur du projet.

Les vérifications pour le même groupe d'objets, comme des portes avec des portes, ne sont généralement pas nécessaires à mettre en œuvre sous forme de règle.

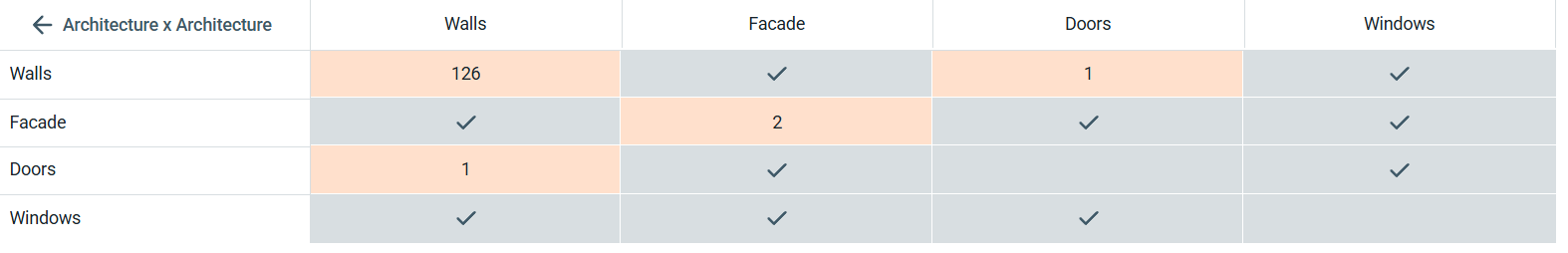

La configuration peut ressembler à ceci :

Configuration des règles de propriété

Lors de la configuration de vos règles de propriété, nous vous recommandons de les définir conformément à votre PEB ou DDP. La configuration des règles, comme dans cet exemple, garantit que toutes les exigences sont vérifiées de manière méthodique et que vous pouvez vous assurer que la qualité des données est garantie à toutes les étapes du projet.

Souvent, vous disposez d'une liste de propriétés dans le cadre de votre PEB/DDP, dépendant du LOD pour lequel vous devez configurer un contrôle d'existence.

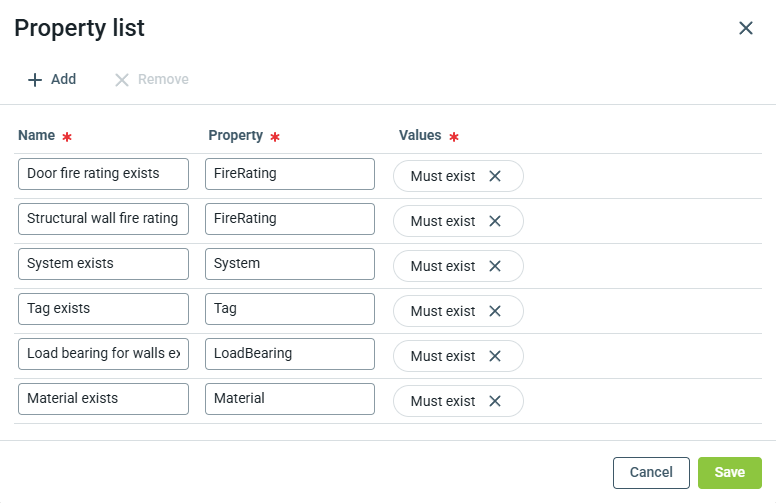

Beaucoup d'entre elles sont requises dans plusieurs disciplines, comme le nom du type, le matériau ou les dimensions. La configuration résultante ressemble à ceci :

Dans certains cas, vous souhaitez vérifier des valeurs spécifiques, comme les classements au feu ou les valeurs U. Pour ces cas, configurez des règles spéciales en fonction de vos besoins.

Pour ces deux cas, définissez des règles de propriété.

Configuration des contrôles de propriété

Lors de la configuration de vos contrôles de propriété, nous recommandons de les définir selon vos étapes de conception ou le LOD/LOI requis.

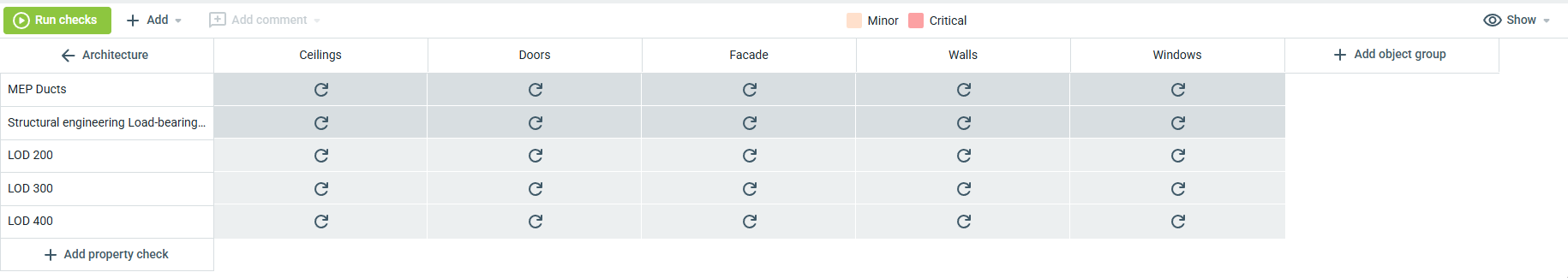

Chaque validation de propriété doit vérifier tous les groupes d'objets et inclure les règles de propriété pertinentes pour cette étape. Dans cet exemple, le résultat final montre des contrôles pour les LOD 200, 300 et 400 pour les groupes d'objets dans la discipline Architecture.

Pour chaque groupe d'objets et chaque contrôle de propriété, sélectionnez toutes les règles qui doivent être respectées par les modèles livrés à cette étape de conception.

Lisez cet article pour voir comment l'équipe de conception utilise cette configuration : Validation de modèle pour les architectes et les ingénieurs
