Dalux TwinBIM on lisätyn todellisuuden ominaisuus Daluxissa. TwinBIM:llä malli voidaan näyttää todellisuuden kanssa päällekkäin työmaalla. Tätä ominaisuutta varten tarvitaan 3D-malli. TwinBIMin käyttöön tarvitset vain tuetun mobiililaitteen.
Video
Kuinka asettaa TwinBIM
Käyttäjän oikeudet
Projektin kuka tahansa voi käyttää TwinBIMia, koska se on osa Sijainnit-moduulia. Daluxissa ei ole erillistä TwinBIM-asetusta, sillä ominaisuus on aina aktivoituna.
Tekniset tiedot
TwinBIM toimii kaikilla projekteihin ladatuilla IFC-malleilla ja pluginin kautta suunnitteluohjelmistoista ladatuilla malleilla. Mallissa tulee kuitenkin olla määritellyt huoneet ja TwinBIM toimii vain yhdessä huoneessa kerrallaan.
Kuinka käyttää TwinBimiä
Aloittaaksesi TwinBIMin käytön sinun täytyy olla paikan päällä ja siinä huoneessa, jossa haluat tarkastella mallin päällekkäisyyttä.

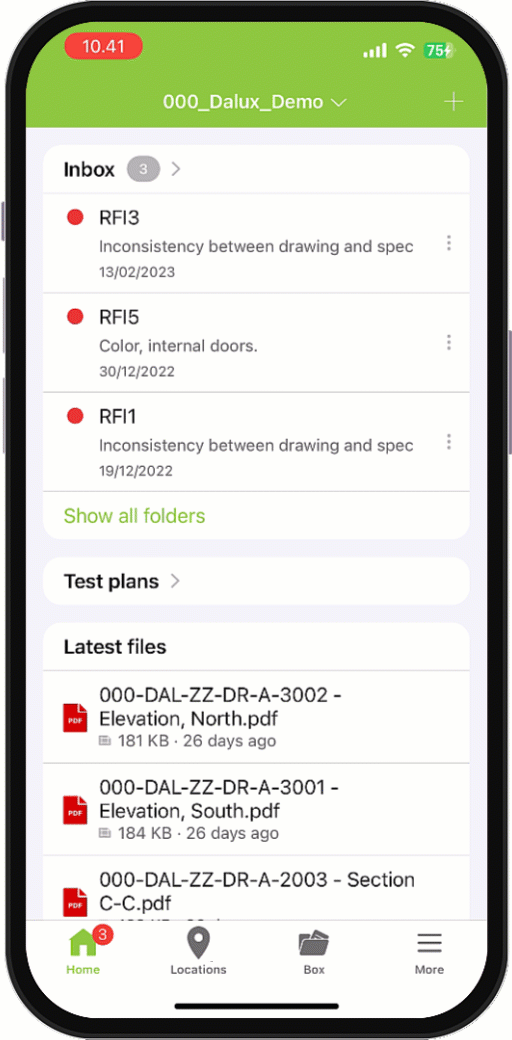

Avaa sitten Dalux Mobile. Etsi nyt sama sijainti piirustuksesta tai 3D:stä. Tee tämä siirtymällä alavalikossa kohtaan Sijainnit. Etsi sitten oikea rakennus ja tarvittaessa kerros. Rakennus valitaan näytön yläreunasta ja kerrokset alareunasta.
Kun olet fyysisesti ja 3D-mallissa oikeassa paikassa, avaa TwinBIM painamalla -kuvaketta näytön vasemmassa alakulmassa.
Kun TwinBIM on avattu, malli ja ympäristö on kohdistettava.

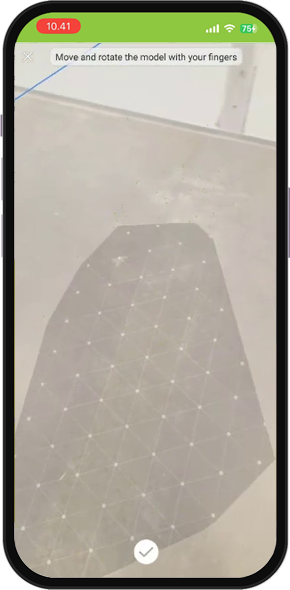

Vaihe 1: Määritä kerros
Pidä laitetta normaalilla tai hieman korotetulla korkeudella. Suuntaa kamera nyt kohti kerrosta.
Kun kerros on määritetty, siirrä laitetta kohti kerrosta varmistaaksesi, että kerros on kohdistettu oikein pintaan.

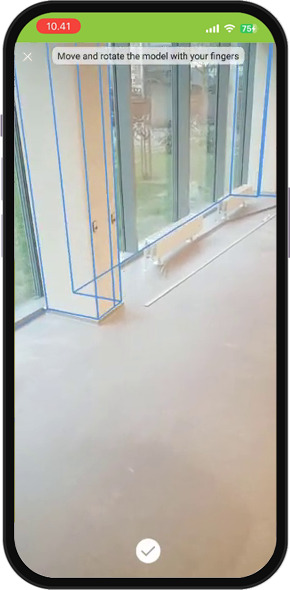

Vaihe 2: Kohdista malli ympäristöön
Seuraavaksi malli on kohdistettava. Siirrä huonetta yhdellä sormella tai käännä ja pyöritä mallia kahdella sormella. On suositeltavaa käyttää seiniä tai pylväitä mallin oikeaan kohdistamiseen.
Vaihe 3: Aloita TwinBimin käyttö

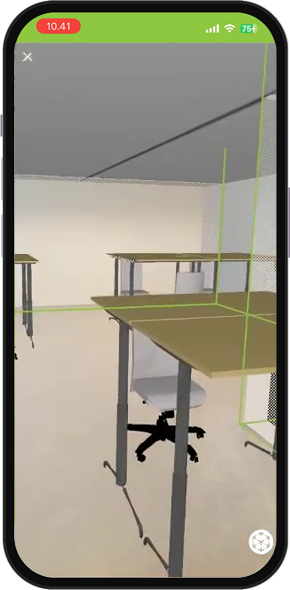

Kun malli ja ympäristö ovat kohdistettuina, paina alareunan valintamerkkiä. Malli latautuu ja näytetään ympäristön päällä olevana päällekkäiskuvana.
Tarvittaessa kohdistus voidaan tehdä uudelleen painamalla -kuvaketta alaoikeassa kulmassa.

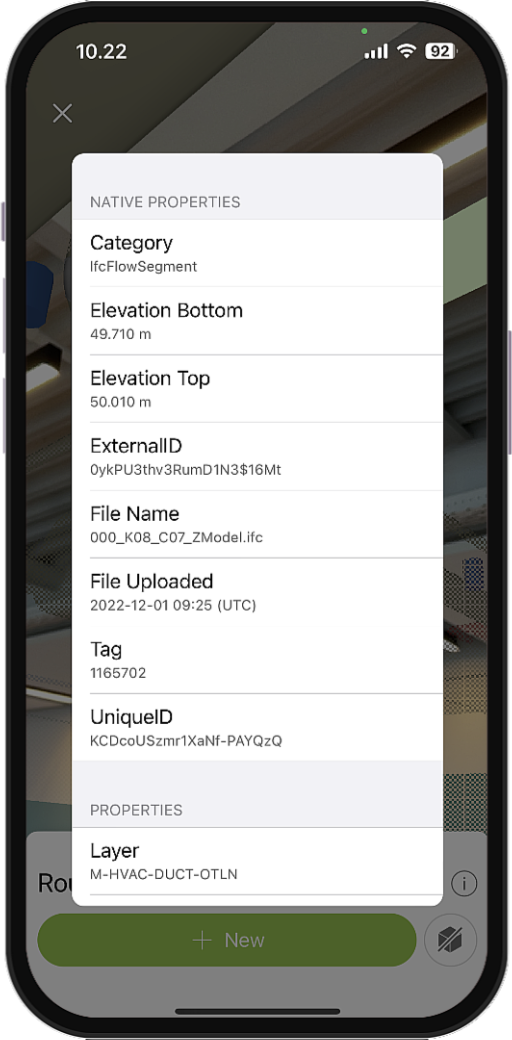

Kun TwinBIM on aktiivinen, käytettävissä ovat samat toiminnot kuin 3D-mallin tarkastelussa sellaisenaan. Objekteja voidaan painaa, ja niistä voidaan näyttää lisätietoja. On myös mahdollista luoda uusia rekisteröintejä.
Objekteja voidaan piilottaa, ja mallin läpinäkyvyyttä voidaan säätää.
