Tämä artikkeli käsittelee, kuinka käyttää Dalux InfraFieldin Määrät-ominaisuutta objektien ominaisuuksien tiivistämiseen ja mittaamaan eroja pintojen ja/tai leikkausten välillä.
Tekniset tiedot
Sinun on käytettävä Dalux-työpöytäsovellusta tämän ominaisuuden käyttöön.
Lue tämä artikkeli oppiaksesi, miten se ladataan: Työpöytäsovellus.
InfraFieldin käyttöön määrien kanssa on 3 päävaihtoehtoa.
- Voit luoda suodattimia perustuen objekteihin ja tuoda määrät ominaisuuksista.
- Voit verrata kahden maastopinnan tilavuutta ja laskea tilavuuseron.
- Vertaa pintaa tasauslinjaan ja laske ero metreissä.

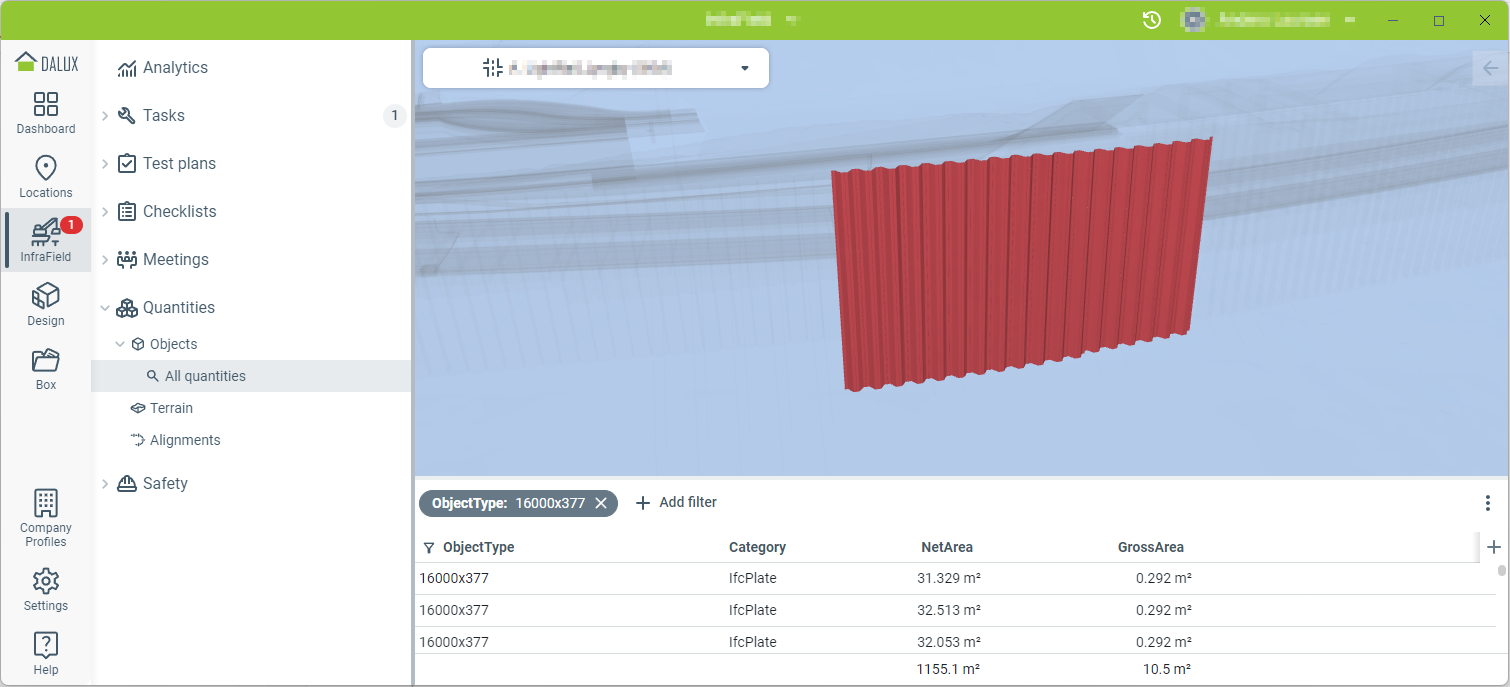

Objektit
Voit suodattaa BIM-tietoja tietyssä rakenteessa tai alueella, käyttämällä objektien ominaisuuksia tuottamaan määriä, jotka voidaan viedä exceliin tai tallentaa suodattimina.
Valitsin: Valitse rakenne tai
alue, jonka haluat nähdä.
Klikkaa tallentaaksesi tämän suodattimena tai viedäksesi tietoja taulukkolaskentaan.
Lue lisää tietojen suodattamisesta ja suodattimien luomisesta täältä: Kuinka käyttää Määriä.
Maasto
InfraFieldin maasto-määrät-ominaisuus vertaa kahta pintaa ja laskee niiden välisen tilavuuseron.

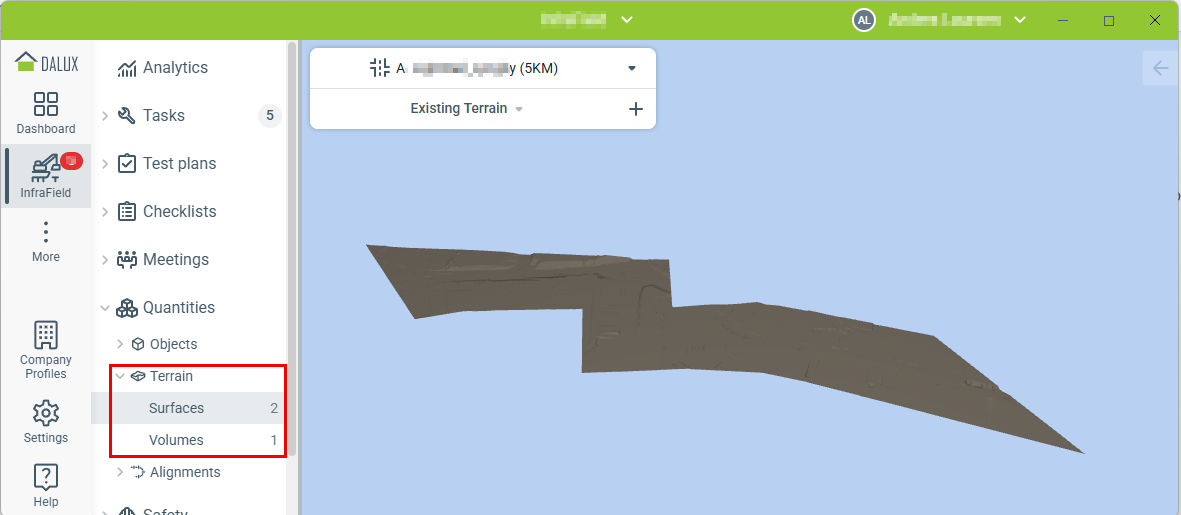

Navigoi tähän:
InfraField
Määrät
Maasto
- Pinta: Tässä määritellään pinnat, joita haluat käyttää tilavuuslaskelmiin ja leikkauksiin.
- Tilavuus: Tässä lasketaan valittujen pintojen välinen ero.

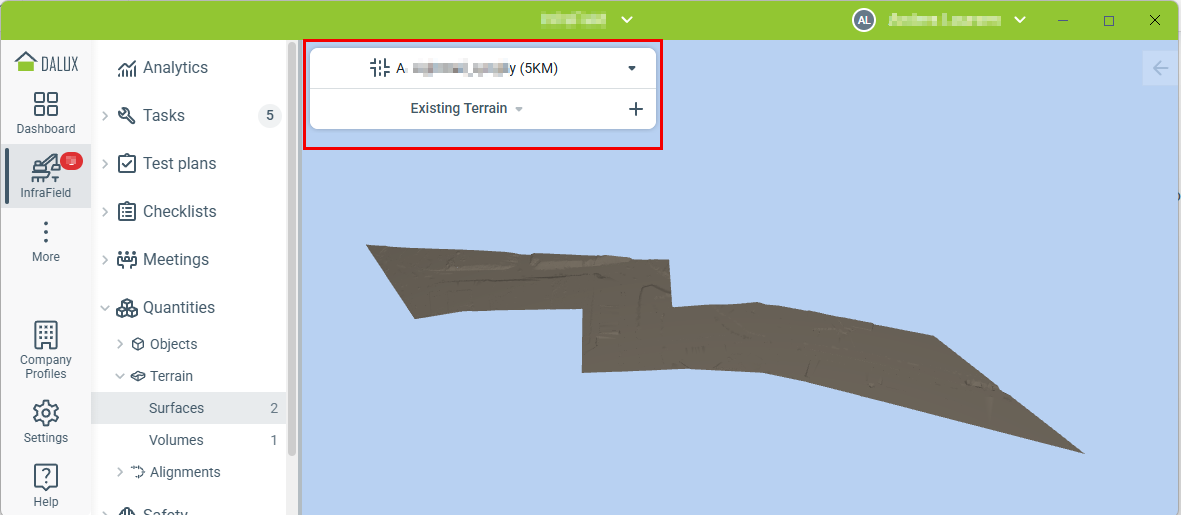

Pinnat
Pinnat luodaan vertaamalla niitä toisiinsa tai leikkauksiin. Ne luodaan valitsemalla objektit malliaineistosta.
-
Aluevalitsin: Valitse alue, jonka haluat näyttää
-
Luo: luo uusi pinta (katso alla)
- Valitse tilavuus: Valitse pinta näytettäväksi ja/tai muokattavaksi (katso alla)
Luo uusi pinta

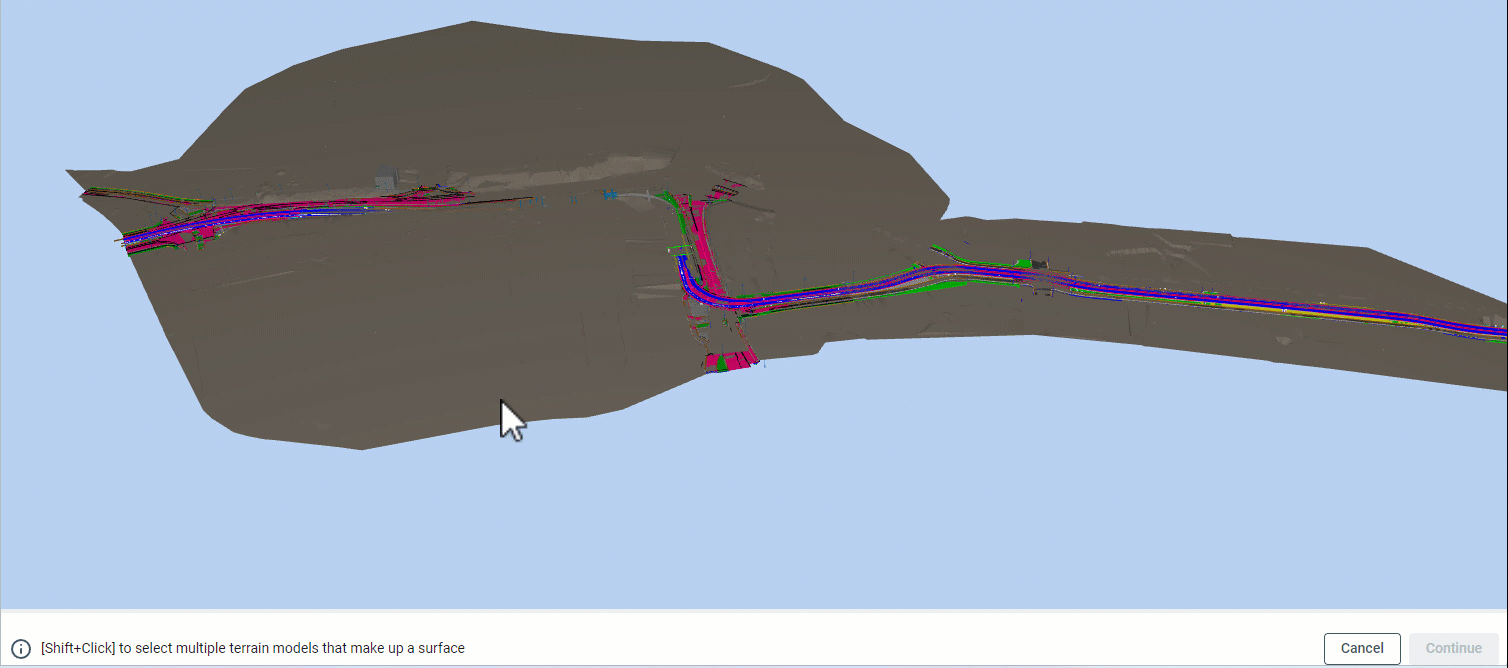

Kun luot uutta pintaa, valitset pinnat mallinäkymässä. Aloita napsauttamalla -kuvaketta ja pidä Shift-näppäintä painettuna valitaksesi useita pintoja. Kun valinta on tehty, napsauta 'Jatka' ja kirjoita nimi ennen kuin napsautat OK'.

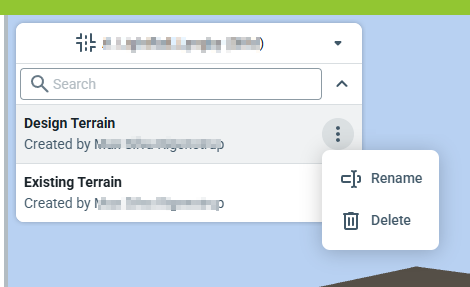

Muokkaa pintaa
Klikkaa 3 pistettä pinnan vieressä muokataksesi sitä.
Nimeä uudelleen: Nimeä valittu pinta uudelleen.
Poista: Poista valittu pinta. Tiedot poistetaan pysyvästi eikä niitä voida palauttaa. Malli ei muutu tämän toimenpiteen seurauksena.

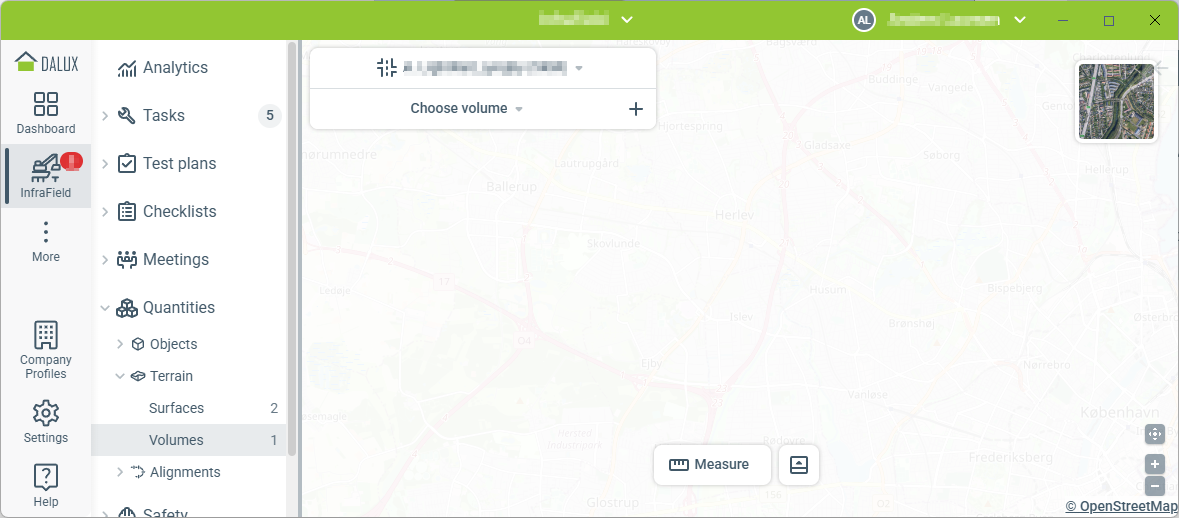

Tilavuudet
Tilavuudet lasketaan vertaamalla kahta pintaa tai vertaamalla pintaa määritettyyn korkeuteen. Ne näkyvät kartalla värikoodattuina alueina, jotka näyttävät leikkaus- ja täyttövyöhykkeet.
-
- Valitse: Valitse tilavuus näytettäväksi ja/tai muokattavaksi (katso alla)
-
-
Mittaa: Lisää alue- tai viivamittaus; tietoja ei tallenneta, jos poistut tältä sivulta.
-
Avaa alapaneeli: Avaa luettelo tilavuuksista (katso alla)

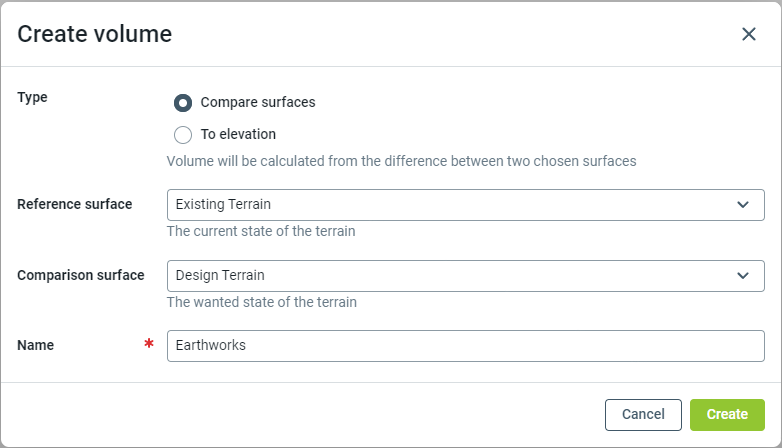

Luo uusi tilavuus
Tyyppi: Valitse, miten haluat tilavuuksia laskea
- Vertaa pintoja: Valitse kaksi pintaa laskentaan.
- Korkeuteen: Valitse pinta ja laskelmassa käytettävä korkeus.
Vertailupinta (jos vertailet pintoja): Valitse pinta, joka toimii vertailupintana. Tämän tulisi olla maaston nykytila.
- Leikkaus ilmoittaa, kuinka paljon viitepinnasta tulee poistaa.
- Täyttö ilmoittaa, kuinka paljon tulee lisätä viitepintaan.
Vertailupinta: Valitse laskelmassa käytettävä pinta, esim. maasto tai muodostumamalli.
Korkeus (jos vertailet korkeuteen): Anna laskelmassa käytettävä korkeus.
Nimi: Tämä tunnistaa pinnan luettelonäkymässä.

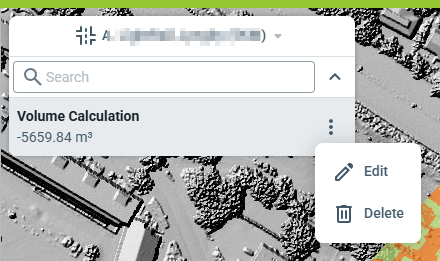

Muokkaa tilavuutta

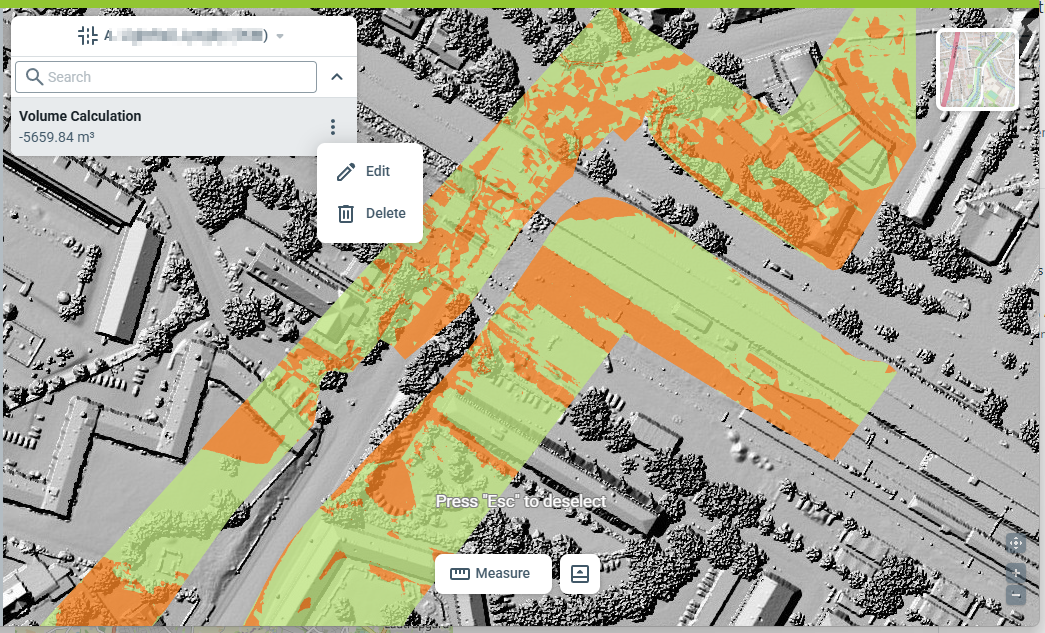

Klikkaa 3 pistettä tilavuuden vieressä muokataksesi sitä.
-
Muokkaa: Muokkaa valittua tilavuuslaskelmaa. Laskelmat päivittyvät automaattisesti, kun tallennat työsi.
-
Poista: Poista valittu tilavuuslaskelma. Tiedot poistetaan pysyvästi eikä niitä voida palauttaa.
Vihreä osoittaa täyttöä, kun taas oranssi osoittaa leikkausta (katso alla olevat yksityiskohdat).

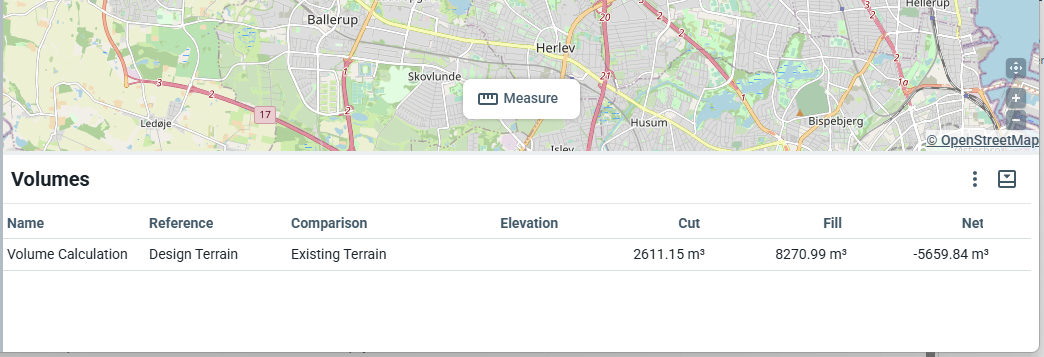

Alapaneeli
-
Asetukset: Klikkaa 3 pistettä viedäksesi tietoja taulukkolaskentaan.
-
Sulje paneeli: Klikkaa tästä sulkeaksesi paneelin.
Jokainen tilavuuslaskennan rivi sisältää seuraavat tiedot:
-
- Nimi: Määrittää laskennan nimen.
- Viite: Laskennassa käytetty viitepinta.
- Vertailu: Laskennassa käytetty vertailupinta (tyhjä, jos käytetään korkeutta).
- Korkeus: Laskennassa käytetty korkeus (tyhjä, jos käytetään pintaa).
- Leikkaa: Viitepinnasta poistettava tilavuus.
- Täytä: Viitepintaan lisättävä tilavuus.
- Nettotilavuus: Kokonaismäärä (Leikkaus-Täyttö)

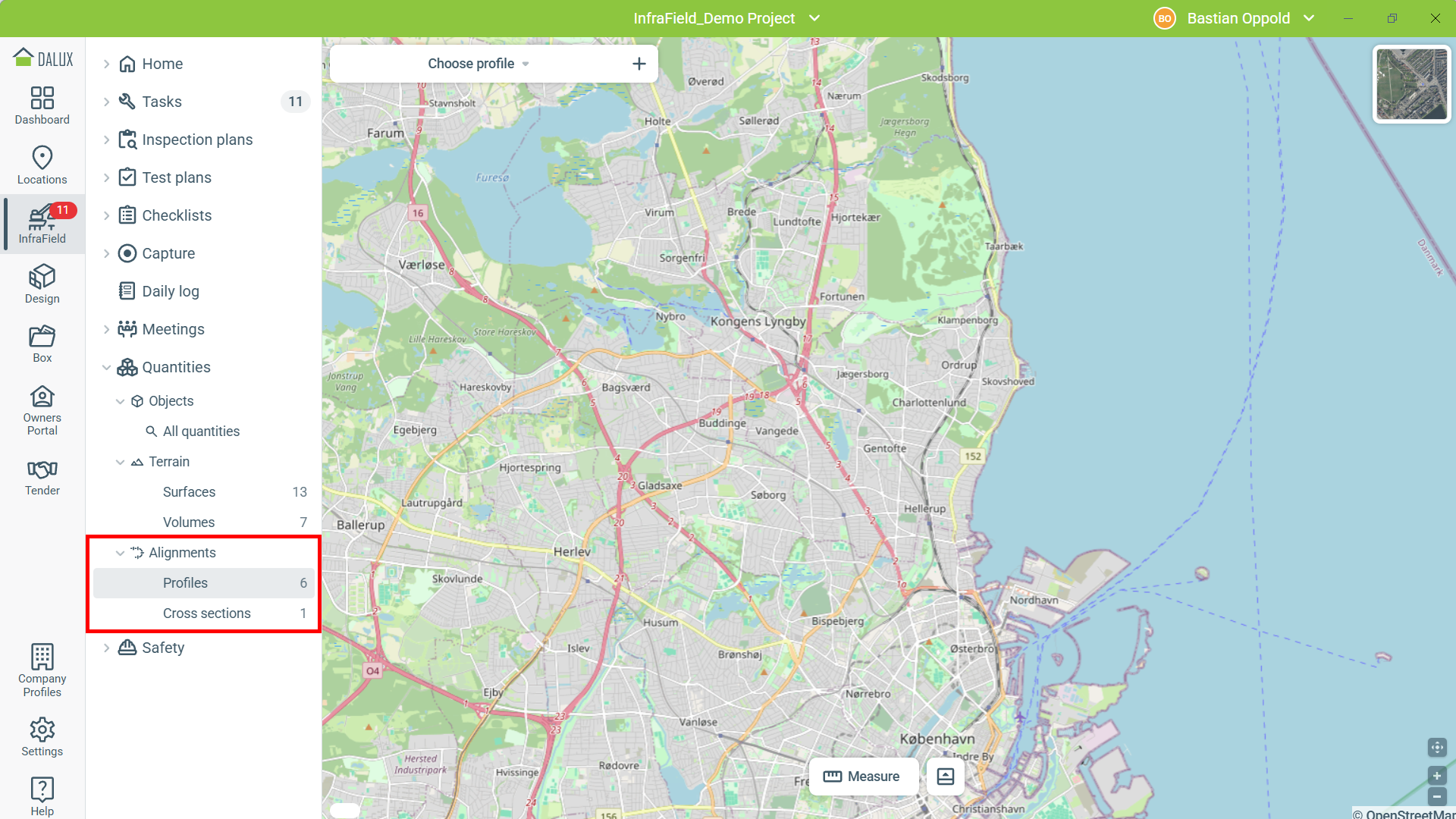

Leikkaukset
Tasaus-välilehti vertaa pintaa tasaukseen ja näyttää korkeuseron tasauksen suuntaisesti.
- Valitse profiili: Valitse aiemmin luotu profiili, joka näytetään kartalla.
-
-
-

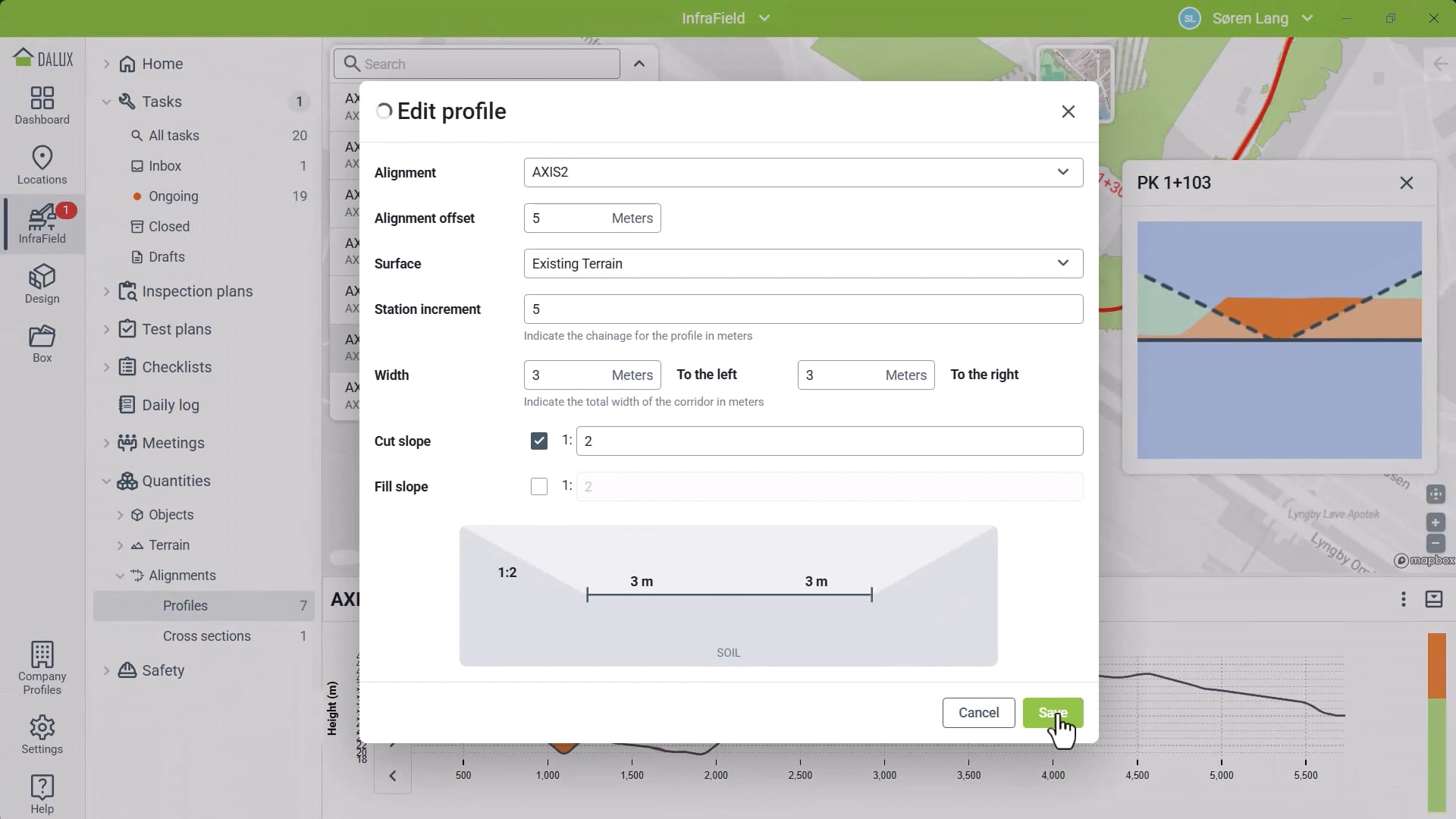

Luo uusi profiili
Leikkaus:A0Valitse leikkaus käytettäväksi tässä profiilissa.
Tasauspoikkeama: Siirrä tasausta pystysuunnassa.
Pinta:A0Valitse pinta, jota käytetään määrien laskentaan yhdessä leveyden ja leikkaus- tai täyttörinteiden kanssa. (katso Pinnat)
Asemien kasvu: Paikkamerkki tulevaa kehitystä varten.
Leveys: Käytetään laskemaan määriä yhdessä pinnan ja leikkaus-/täyttörinteen kanssa. Voidaan säätää oikealle ja vasemmalle.
Leikkausrinne: Rinteen kulma, kun leikkaus on pinnan alapuolella, käytetään määrien laskemiseen yhdessä pinnan ja leveyden kanssa.
Täyttörinne: Rinteen kulma, kun leikkaus on pinnan yläpuolella, käytetään määrien laskemiseen yhdessä pinnan ja leveyden kanssa.
Muokkaa profiilia
Klikkaa 3 pistettä profiilin vieressä muokataksesi sitä.
-
-

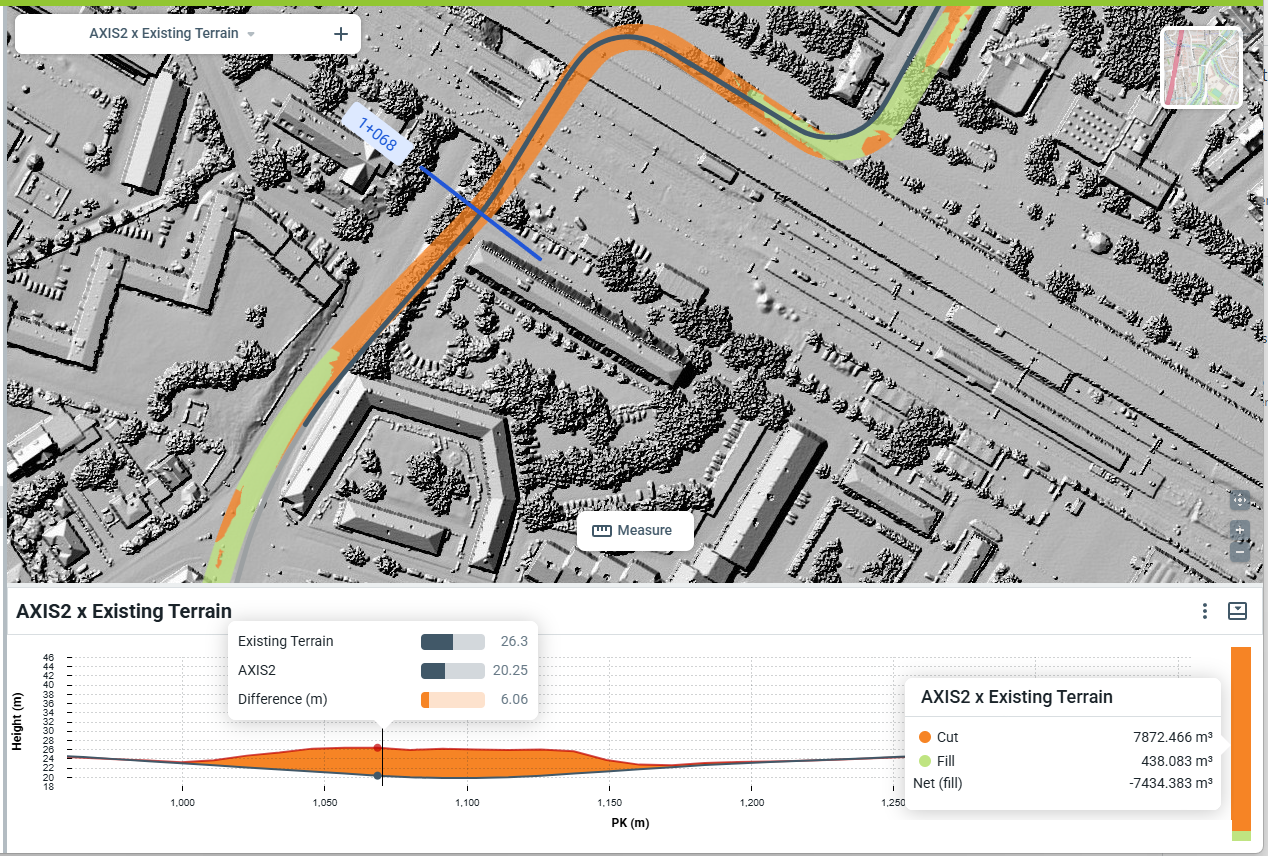

Profiilikarttanäkymä
Avaa alapaneeli nähdäksesi profiilin korkeuskartan.
Erot on merkitty väreillä:
- Oranssi:A0Leikkaus on alempana kuin pinta.
- Vihreä:A0Leikkaus on korkeammalla kuin pinta.
-
-
Siirrä hiirtä profiilin alla nähdäksesi ero ja korostaaksesi asemien kasvut kartalla.
Käytä hiiren rullaa zoomataksesi sisään tai ulos korkeuskartalla. Tumma viiva osoittaa zoomatun alueen profiilin vieressä kartalla.
Ristiinvalinnat
Ristiinvalintojen avulla voit laskea yksittäisten kerrosten tilavuuden määritetyn pituuden matkalla tasauksesi suuntaisesti.
-
- Valitse poikkileikkaus: Valitse aiemmin luotu poikkileikkaus näytettäväksi ja/tai muokattavaksi (katso alla)
-
-
Luo uusi ristiinvalinta
Kun luot uuden ristiinvalinnan, täytä valintaikkuna tarpeidesi mukaan:
- Nimi
- Tasaus: Valitse projekissasi käytettävissä olevista tasauksista
- Aloitusasema (PK) & Pääteasema (PK): Määritä poikkileikkauksesi pituus laskentaa varten. Vie hiiri tasauksen vieressä olevan kuvakkeen päälle, jos et ole varma tarkasta asemoinnista.
- Kerrokset: Luo poikkileikkauksesi yksittäiset kerrokset. Dalux käyttää laskelmissa aloitusaseman mittauksia.
Luo kerrokset
Kun napsautat Luo uusi taso, malli avautuu määrittelemääsi aloitusasemaan. Voit käyttää hiirtä panorointiin, zoomaukseen tai kiertoon, mutta sinun on aina työskenneltävä tämän osion paneelissa.
Piirrä luotavan kerroksen geometria napsauttamalla sen kulmaa ja luomalla monikulmio.
Voit muokata muotoa vetämällä kulmia tai luoda uusia kulmia vetämällä reunasta. Käytä ctrl+z tai ctrl+y kumotaksesi tai tehdäksesi uudelleen toimintosi, jotta lopputuloksesi saavuttaa tarvittavan tarkkuuden
Kun olet valmis, napsauta 'Tallenna' vahvistaaksesi geometrian. Anna tälle kerrokselle nimi ja valitse väri.
Toista tämä prosessi jokaiselle kerrokselle, jonka haluat laskea.
Kun olet valmis, napsauta 'Tallenna' luodaksesi poikkileikkauksen.
Lasketut ristiinvalinnan kerrokset
Valitse ristiinvalintasi ylhäältä, jotta kunkin kerroksen määrät näkyvät alapaneelissa. Kunkin kerroksen tilavuudet lasketaan piirretystä geometriasta ja määritetyistä alku- ja loppuasemista:
