Mallin validointi BIM-koordinaattoreille

BIM-koordinaattorina Dalux antaa sinun luoda ennalta määriteltyjen sääntöjen joukon ja antaa sen eri suunnittelutiimeillesi, jotta he voivat itsearvioida mallinsa ennen niiden lähettämistä. Näin voit keskittyä suunnittelun koordinoinnin tärkeisiin osa-alueisiin ilman, että sinun tarvitsee delegoida perusongelmia suunnittelutiimeille.

Tämän ansioista arkkitehdit ja insinöörit voivat käyttää mallin validointia tarkistaakseen mallinsa, tehdä muutoksia välittömästi ja ilmoittaa sinulle sekä muille suunnittelijoille kysymyksistä tai muutospyynnöistä.

Mahdollista itsearviointi (mallin validointi)

Kaikki suunnittelutiimisi jäsenet, joilla on pääsy mallin validointiominaisuuteen, voivat käyttää määrittämiäsi tarkastuksia testatakseen suunnitelmansa törmäysten, välysten ja metadatan oikeellisuuden automaattisesti.

Suunnittelijat voivat kommunikoida kanssasi ja keskenään, ja voit seurata avoimia ongelmia suunnitteluvaiheen aikana.

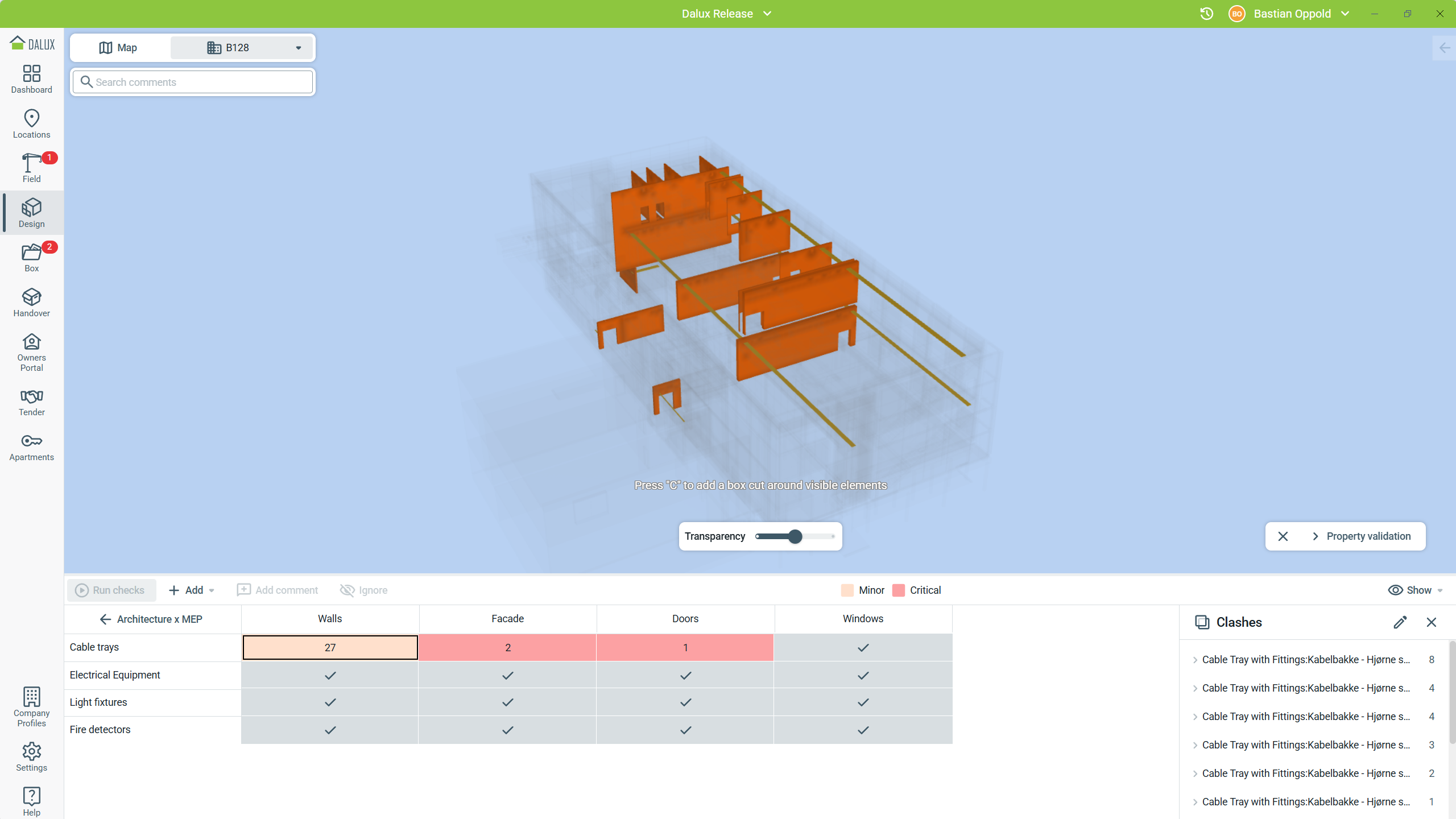

Esimerkiksi LVI-suunnittelijan arvio voisi palauttaa törmäys- ja välystarkastusten tuloksen teknisille asennuksille, kuten tässä:

Vaatimukset heijastavat projektisi BEP:n (BIM Execution Plan) tai DDP:n (Digital Delivery Plan) asettamia sääntöjä. Tähän ominaisuuteen asetettavia yleisiä sääntöjä ovat esimerkiksi:

• Arkkitehdeille:
  • Törmäykset: Järjestelmät, jotka saattavat vaatia läpivientejä ja paloturvallisuustoimenpiteitä
  • Ominaisuustarkistus: Paloturvallisuusluokitus ovissa, ikkunoissa ja seinissä
  • Ominaisuustarkistus: Lämmönläpäisyarvot kestävän kehityksen analyysiin
• Rakennesuunnittelijoille:
  • Törmäykset: Tarkista, missä talotekniset järjestelmät kulkevat rakenteiden läpi
  • Ominaisuustarkistus: Rakennusmateriaalin ominaisuudet objekteille
• LVI-suunnittelijoille:
  • Törmäykset: Järjestelmät, jotka törmäävät muihin rakenteellisiin objekteihin
  • Ominaisuustarkistus: Järjestelmäluokitukset ilmanvaihdolle ja vedelle
  • Välykset: Riittävästi tilaa sprinklereille
• Sähkösuunnittelijoille:
  • Törmäykset: Kaapelointi muiden järjestelmien tai rakenteellisten objektien kanssa
  • Ominaisuustarkistus: Jännite, Kirkkaus jne.
  • Välykset: Kaapeloinnin ja muiden järjestelmien väli

Ylläpito

Aktivoi ominaisuus ja anna käyttöoikeus kaikille osapuolille, joiden pitäisi pystyä suorittamaan tarkastuksia omilla malleillaan. Määritä sitten säännöt kullekin suunnittelualalle projektisi edellä mainittujen vaatimusten mukaisesti.

Tämä artikkeli selittää prosessin yksityiskohtaisesti: Mallin validoinnin määrittäminen

Suunnittelualat

Määritä kukin suunnitteluala suunnittelutiimin mukaan, kuten arkkitehdit, rakennesuunnittelijat, LVI-suunnittelijat jne.

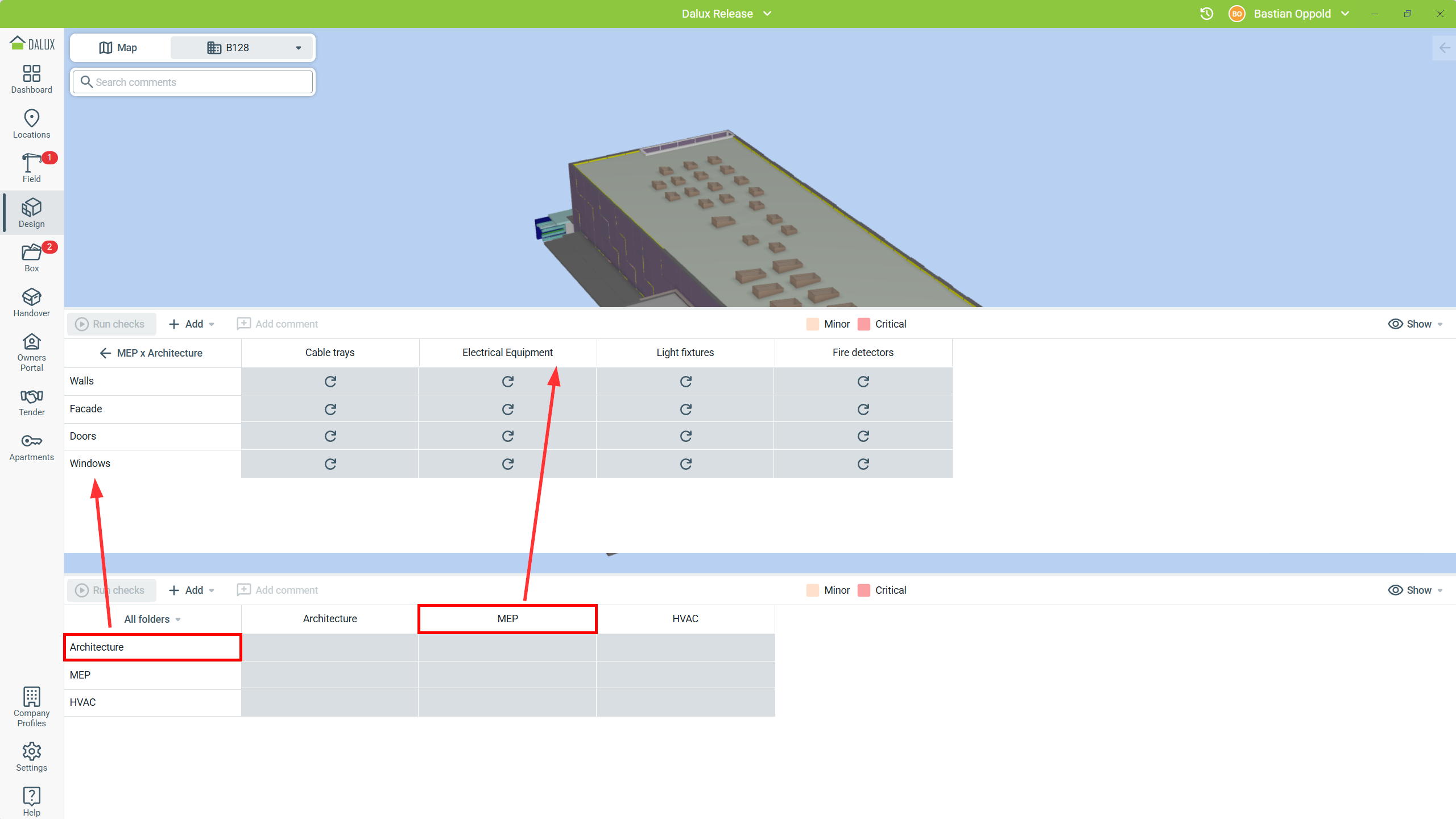

Luo objektiryhmä kutakin asiaankuuluvaa objektiluokkaa varten suunnittelualoissa:

Katso teknisestä artikkelista tarkemmin, miten suunnittelualat ja objektiryhmät voidaan määrittää: Kuinka määrittää suunnittelualat ja objektiryhmät.

Törmäys- ja välysasetus

Määritä mallin validointimatriisin jokaiselle solulle säännöt törmäyksistä ja välyksistä, jos se on relevanttia. Jos kahdelle objektiryhmälle ei ole sääntöjä, jätä solu tyhjäksi. Jos sääntö on kriittinen ja suunnittelumuutokset tai koordinointi ovat ratkaisevia ongelman ratkaisemiseksi, aseta vakavuudeksi 'Kriittinen'.

Esimerkki:

Kaapelihyllyt kulkevat usein seinien läpi, mikä tulisi ottaa huomioon seinäsuunnittelussa läpivientien avulla. Tämä voidaan toteuttaa törmäyksenä, jonka vakavuus on vähäinen.

Kantavien seinien läpiviennit voidaan toteuttaa kriittisellä vakavuusasteella, sillä mahdolliset suunnittelumuutokset on käsiteltävä varhaisessa vaiheessa, jotta myöhemmässä projektivaiheessa vältytään suurelta uudelleensuunnittelulta.

Saman objektiryhmän tarkistuksia, kuten ovien tarkistamista oviin vastaan, ei yleensä tarvitse toteuttaa sääntönä.

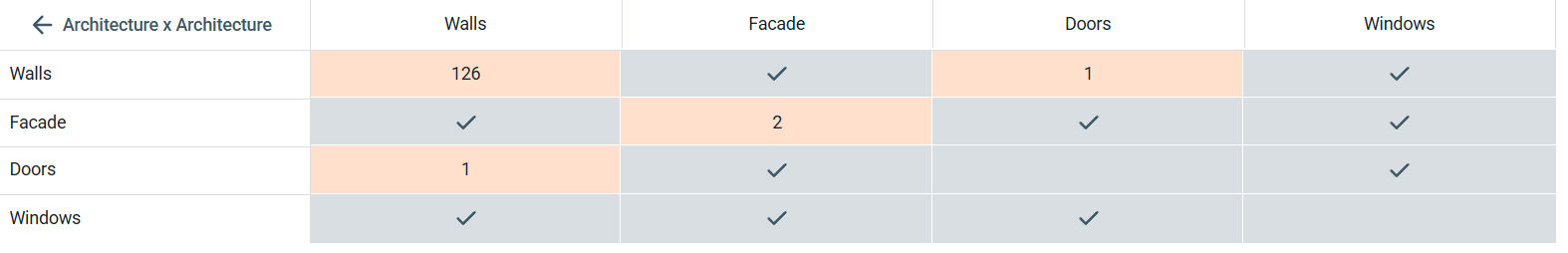

Asetus voi näyttää tältä:

Ominaisuussääntöjen asetus

Kun asetat ominaisuussääntöjä, suosittelemme määrittämään ne BEP:si tai DDP:si mukaan. Sääntöjen asettaminen, kuten tässä esimerkissä, varmistaa, että kaikki vaatimukset tarkistetaan menetelmällisesti ja että voit varmistaa, että tietojen laatu on taattu kaikissa projektivaiheissa.

Usein sinulla on luettelo ominaisuuksista osana BEP/DDP:täsi, riippuen LOD:sta, jonka mukaan sinun pitäisi asettaa olemassaolon tarkistus.

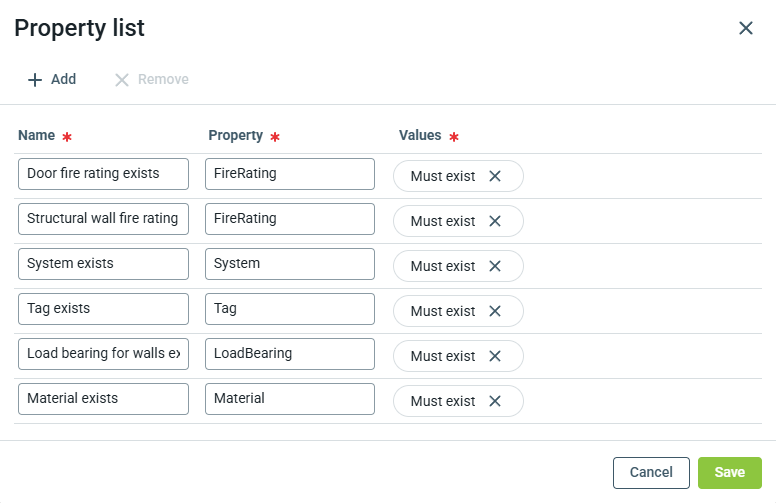

Monet näistä ovat vaadittuja useissa suunnittelualoissa, kuten tyypin nimi, materiaali tai mitat. Tuloksena oleva asetus näyttää tältä:

Joissain tapauksissa haluat tarkistaa tiettyjä arvoja, kuten paloluokitukset tai U-arvot. Näitä tapauksia varten aseta erityissäännöt tarpeidesi mukaan.

Molempia tapauksia varten aseta ominaisuussäännöt.

Ominaisuustarkistus

Kun asetat ominaisuustarkistuksia, suosittelemme määrittämään tarkistukset suunnitteluvaiheidesi tai vaaditun LOD/LOI:n mukaan.

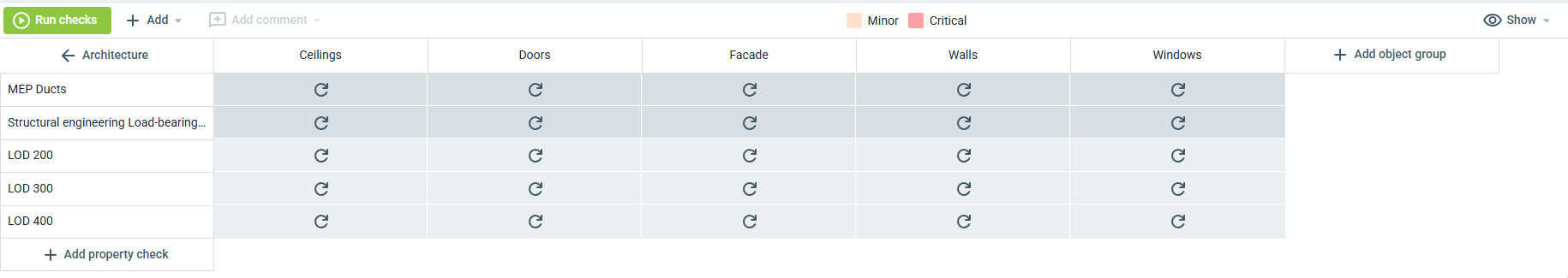

Jokaisen ominaisuusvalidoinnin tulisi tarkistaa kaikki objektiryhmät ja sisältää kyseisen vaiheen kannalta relevantit ominaisuussäännöt. Tässä esimerkissä lopputulos näyttää tarkistukset LOD 200, 300 ja 400 -tasoille suunnittelualan Arkkitehtuuri objektiryhmissä.

Kunkin objektiryhmän ja kunkin ominaisuustarkistuksen osalta valitse kaikki säännöt, jotka toimitettujen mallien on täytettävä tässä suunnitteluvaiheessa.

Lue tämä artikkeli nähdäksesi, kuinka suunnittelutiimi käyttää tätä asetusta: Mallin validointi arkkitehdeille ja insinööreille
