Dalux TwinBIM on Daluxi liitreaalsuse funktsioon. TwinBIM-iga saab mudeli näidata ülekattena reaalses asukohas. Selle funktsiooni jaoks on vaja 3D-mudelit. Kõik, mida TwinBIMi kasutamiseks vajate, on mobiilseade.
Tehniline teave
Toetatud Androidi seadmeid saab vaadata siit.
Toetatud iOS-i seadmeid saab vaadata siit.
Video
Kuidas TwinBIM-i seadistada
Kasutajaõigused
Igaüks projektis saab TwinBIM-ile ligi, kuna see on osa Asukohad moodulist. Daluxis pole TwinBIM-ile seadistamist, kuna funktsioon on alati aktiveeritud.
Tehniline teave
TwinBIM töötab mis tahes IFC mudeli või toetatud BIM tarkvara projektile üles laaditud mudeliga. Kuid mudel peab olema määratletud ruumidega ja TwinBIM töötab ainult ühe ruumiga korraga.
Kuidas TwinBIM-i kasutada
TwinBIM-i kasutamise alustamiseks peate olema kohapeal ja ruumis, kus soovite mudeli näha ülekattena.

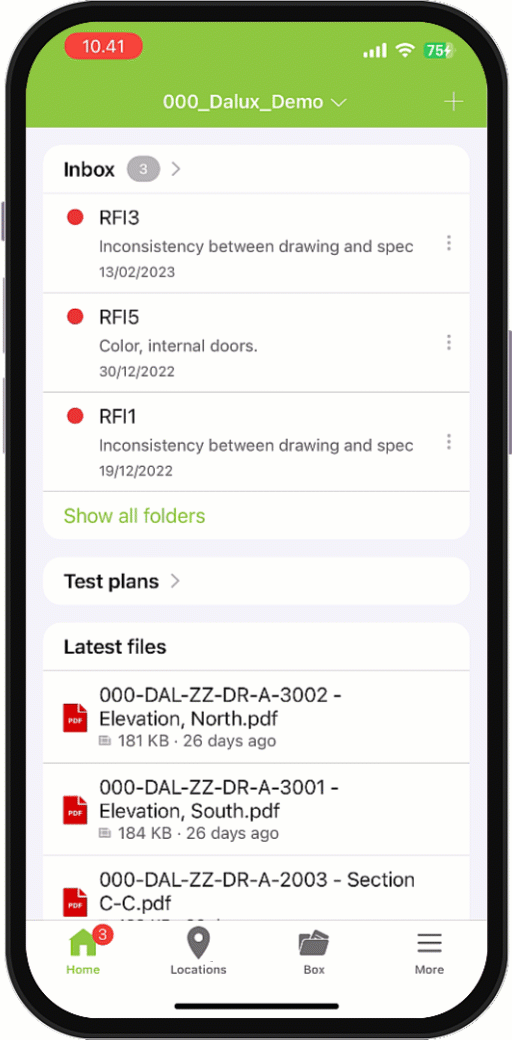

Seejärel avage Dalux Mobile. Leia nüüd sama asukoht joonisel või 3D-s. Mine alumises menüüs Asukohad juurde. Seejärel leia õige ehitis ja korrus, kui see on asjakohane. Ehitis valitakse ekraani ülaosas ja korrused valitakse allosas.
Kui olete füüsiliselt õiges kohas ja 3D-mudelis, avage TwinBIM vajutades ekraani alumises vasakus nurgas olevat ikooni.
Kui TwinBIM on avatud, peavad mudel ja keskkond olema joondatud.

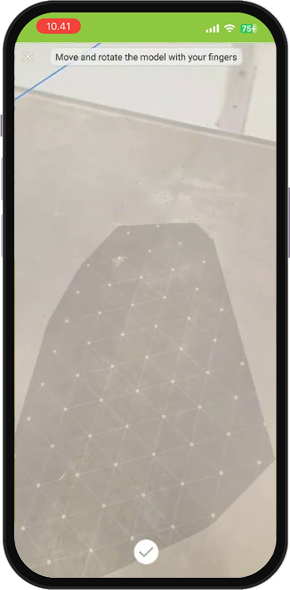

Samm 1: Määra korrus
Hoia seadet normaalsel või veidi kõrgemal kõrgusel. Nüüd suuna kaamera põranda poole.
Kui korrus on määratletud, nihuta seadet põranda poole, et veenduda, et korrus on pinnaga õigesti joondatud.

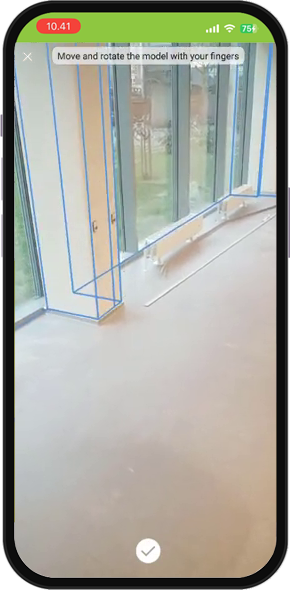

Samm 2: Joonda mudel keskkonnaga
Järgmisena peab mudel olema joondatud. Kasuta ühte sõrme ruumi liigutamiseks või kahte sõrme mudeli pööramiseks. Soovitatav on kasutada seinu või sambaid, et mudel õigesti joondada.

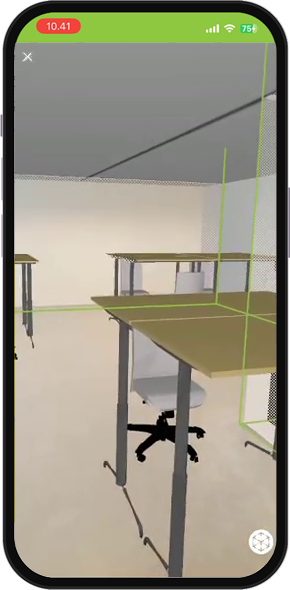

Samm 3: Alusta TwinBIM-i kasutamist
Kui mudel ja keskkond on joondatud, vajutage allosas olevale linnukesele. Mudel laeb sisse ja kuvatakse keskkonna kohal ülekattena.
Vajadusel saab joondust uuesti teha, vajutades alumises paremas nurgas olevale ikoonile.

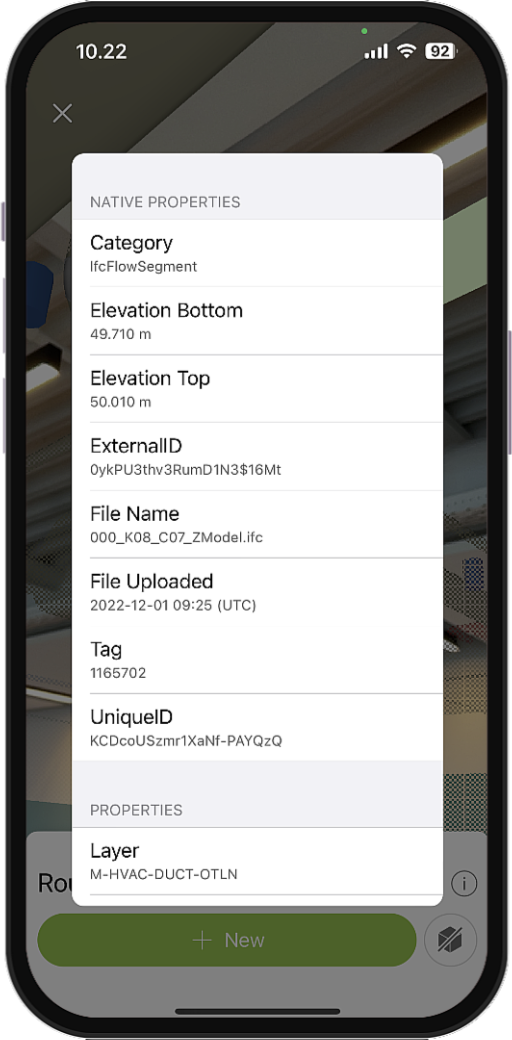

Kui TwinBIM on aktiivne, on saadaval samad funktsioonid nagu 3D-mudeli vaatamisel eraldi. Objektidele saab vajutada ja näidata saab rohkem teavet. Samuti on võimalik luua uusi registreerimisi.
Objekte saab peita ja mudeli läbipaistvust saab reguleerida.
