See artikkel käsitleb, kuidas kasutada Dalux InfraFieldi mahude funktsiooni objektide atribuutide kokkuvõtmiseks ning pindade ja/või joondamiste vaheliste erinevuste mõõtmiseks.
Tehniline teave
Selle funktsiooni kasutamiseks peate kasutama Daluxi töölauarakendust.
Lugege seda artiklit, et teada saada, kuidas seda alla laadida: Töölauarakendus.
InfraFieldis on 3 peamist viisi mahude kasutamiseks.
- Saate luua objektidel põhinevaid filtreid ja eraldada mahte atribuutidest.
- Saate võrrelda kahe maastikupinna mahtu ja arvutada mahtude erinevuse.
- Võrdle pinda joondusega ja arvuta erinevus meetrites.
Objektid

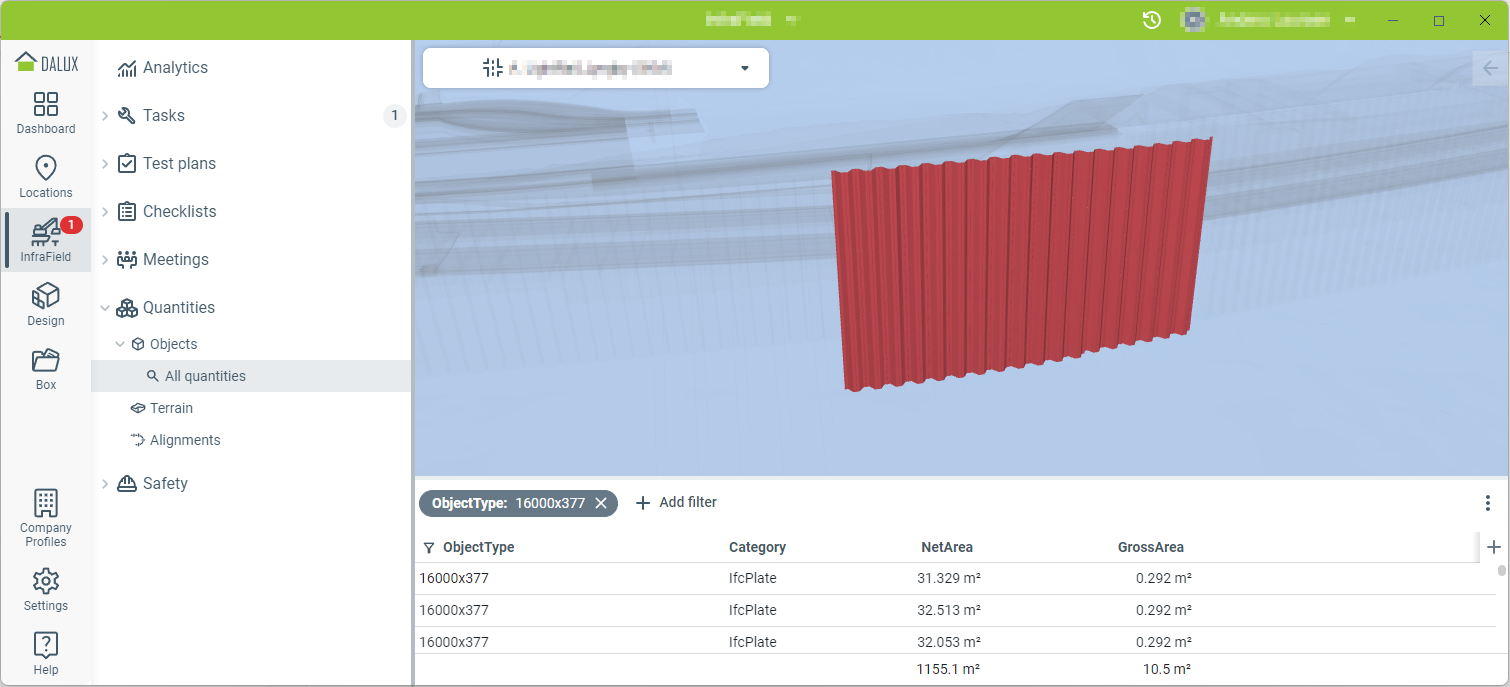

Saate BIM-andmeid konkreetse struktuuri või piirkonna piires filtreerida, kasutades objektide atribuute mahude genereerimiseks, mida saab seejärel eksportida arvutustabelitesse või salvestada filtritena.
Valija: Valige struktuur või
piirkond, mida soovite vaadata.
Klõpsake , et salvestada see filtrina või eksportida andmed arvutustabelisse.
Loe siit lähemalt andmete filtreerimise ja filtrite loomise kohta: Kuidas kasutada Mahusid.
Maastik
InfraFieldi maastiku mahufunktsioon võrdleb kahte pinda ja arvutab nende mahu erinevuse.

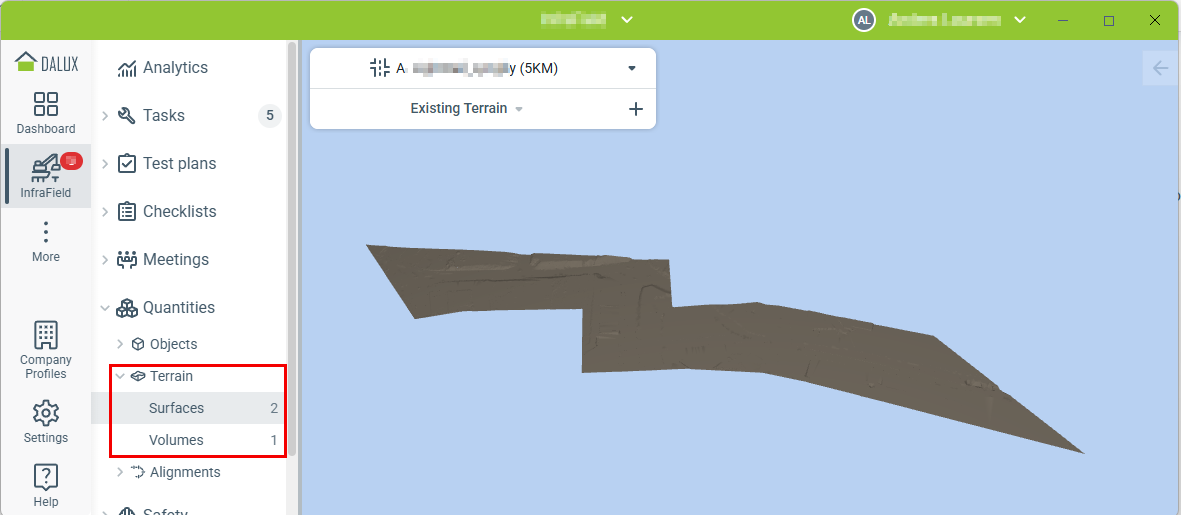

Navigeeri lehele:
InfraField
Mahud
Maastik
- Pind: Siin määratlete pinnad, mida soovite kasutada mahuarvutuste ja joonduste jaoks.
- Maht: Siin arvutate valitud pindade vahelise erinevuse.
Ristlõiged
Pindu kasutatakse mahude genereerimiseks, võrreldes neid omavahel või joondustega. Need luuakse mudeliandmetest objekte valides.
-

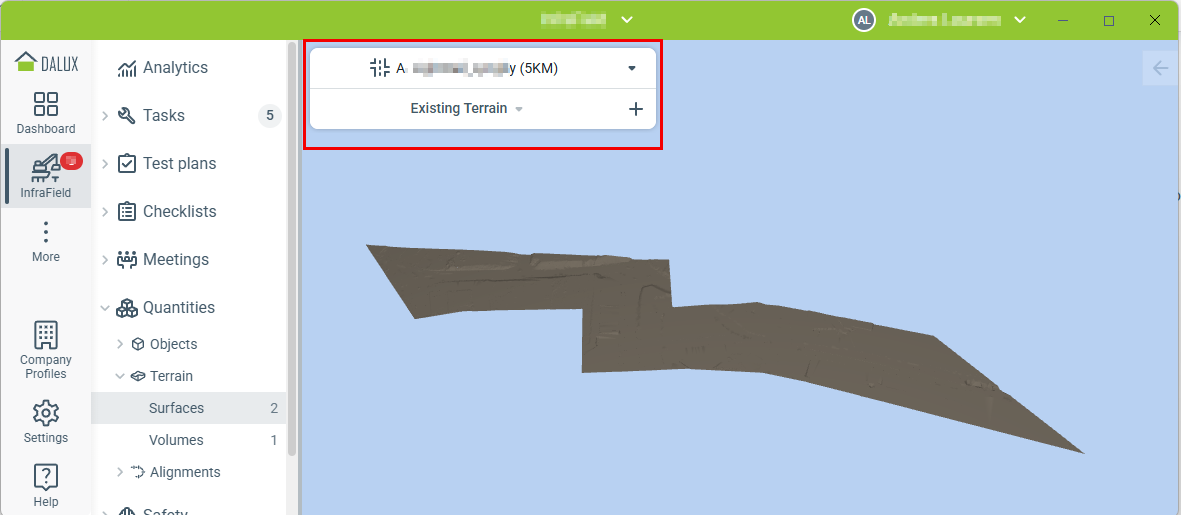

Piirkonna valija: Valige, millist piirkonda kuvada
-
Loo: loo uus pind (vt allpool)
- Vali maht: Valige pind kuvamiseks ja/või muutmiseks (vt allpool)
Loo uus pind

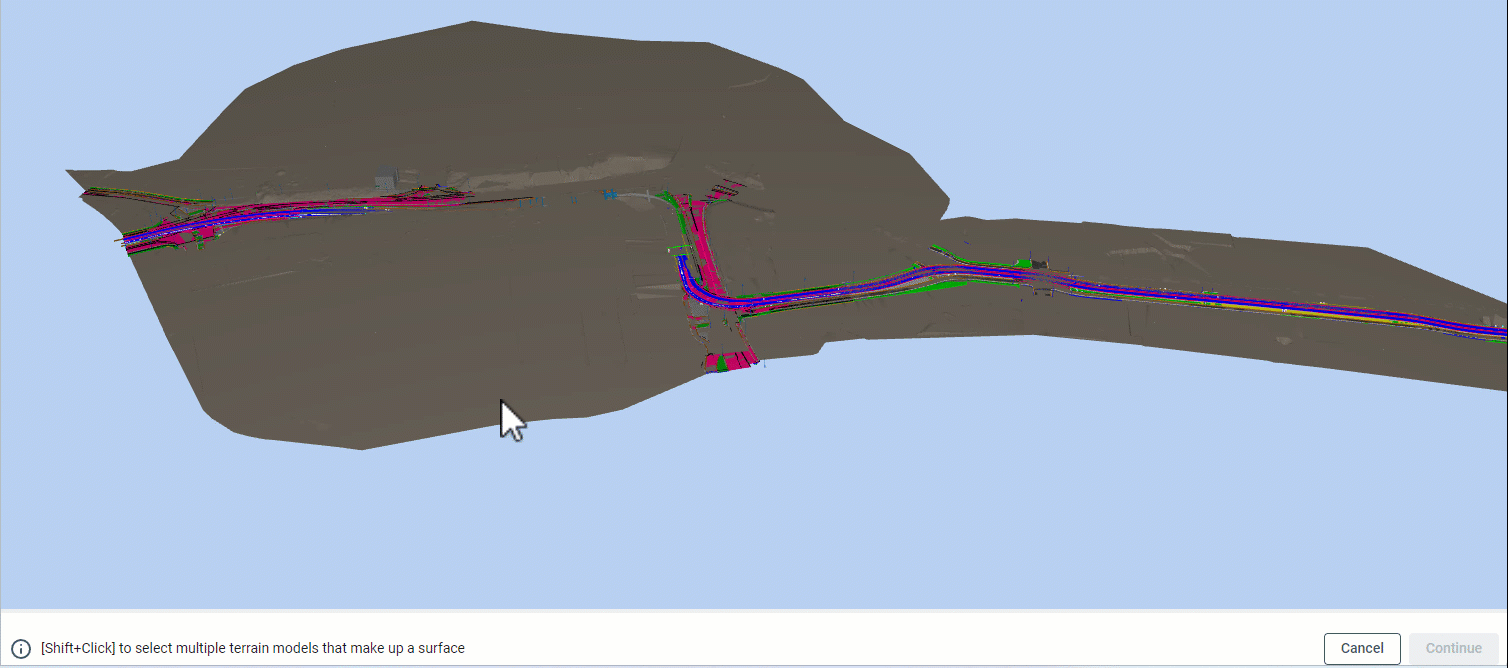

Uue pinna loomisel valite mudelvaates pinnad. Alusta, klõpsates ikoonil , ning hoia Shift-klahvi all, et valida mitu pinda. Kui valimine on lõpetatud, klõpsake 'Jätka' ja sisestage nimi enne, kui klõpsate 'Loo'.

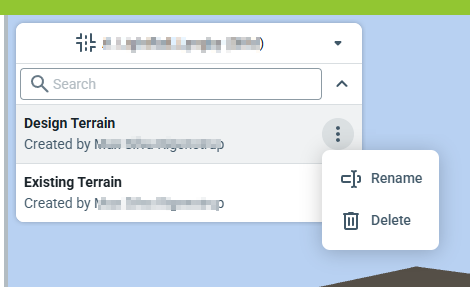

Muuda pinda
Klõpsake pinna kõrval olevatel 3 punktil, et seda muuta.
Nimeta ümber: Nimeta valitud pind ümber.
Kustuta: Kustuta valitud pind. Andmed kustutatakse jäädavalt ja neid ei saa taastada. Mudel ei muutu selle toimingu tõttu.

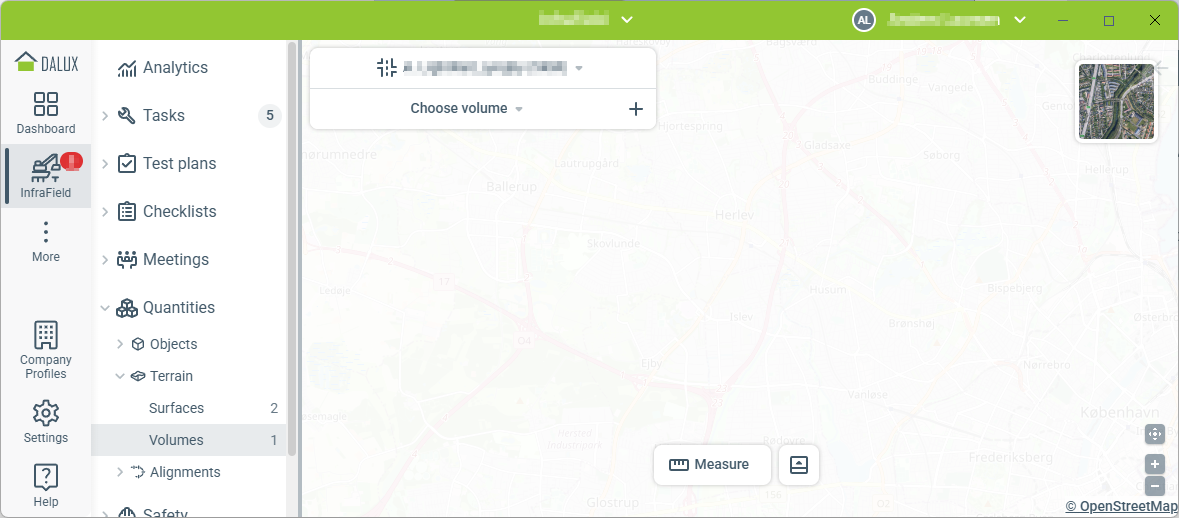

Mahud
Mahud arvutatakse, võrreldes kahte pinda või võrreldes pinda määratletud tõusuga. Neid kuvatakse kaardil värvikoodiga aladena, mis näitavad lõike- ja täitetsoone.
-
- Vali: Valige maht kuvamiseks ja/või muutmiseks (vt allpool)
-
-
Mõõtmine: Lisa piirkonna või joone mõõtmine; andmeid ei salvestata, kui lahkute sellelt lehelt.
-
Ava alumine paneel: Avage mahude loend (vt allpool)

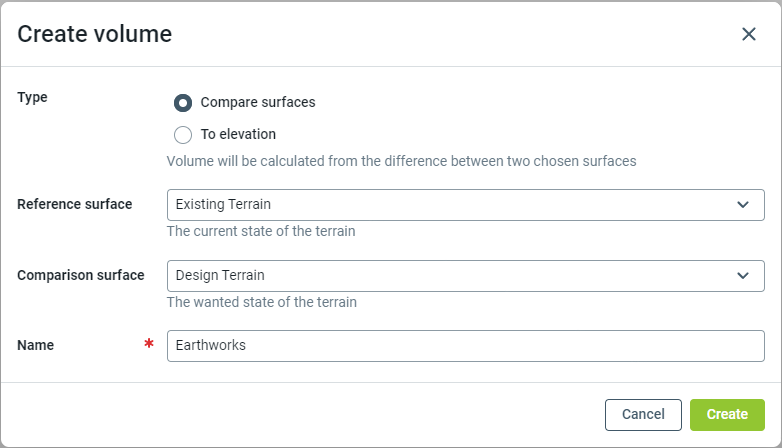

Loo uus maht
Tüüp: Valige, kuidas soovite mahte arvutada
- Võrdle pindu: Valige arvutuse jaoks kaks pinda.
- Tõusuni: Valige pind ja tõus, mida arvutuses kasutada.
Võrdluspind (kui võrrelda pindu): valige pind, mis on võrdluspind. See peaks olema maastiku praegune seis.
- Lõige näitab, kui palju tuleb viitepinnalt eemaldada.
- Täide näitab, kui palju peate viitepinnale lisama.
Võrdluspind: Valige arvutuseks kasutatav pind, nt maastiku- või vormimudel.
Tõus (kui võrrelda tõusuga): sisestage arvutuses kasutatav tõus.
Nimi: See määrab pinna loendivaates.

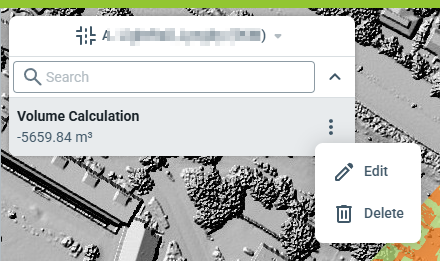

Muuda mahtu
Klõpsake mahu kõrval olevatel 3 punktil, et seda muuta.
-
Muuda: Muuda valitud mahu arvutust. Arvutused uuendatakse automaatselt pärast teie töö salvestamist.
-
Kustuta: Kustuta valitud mahu arvutus. Andmed kustutatakse jäädavalt ja neid ei saa taastada.

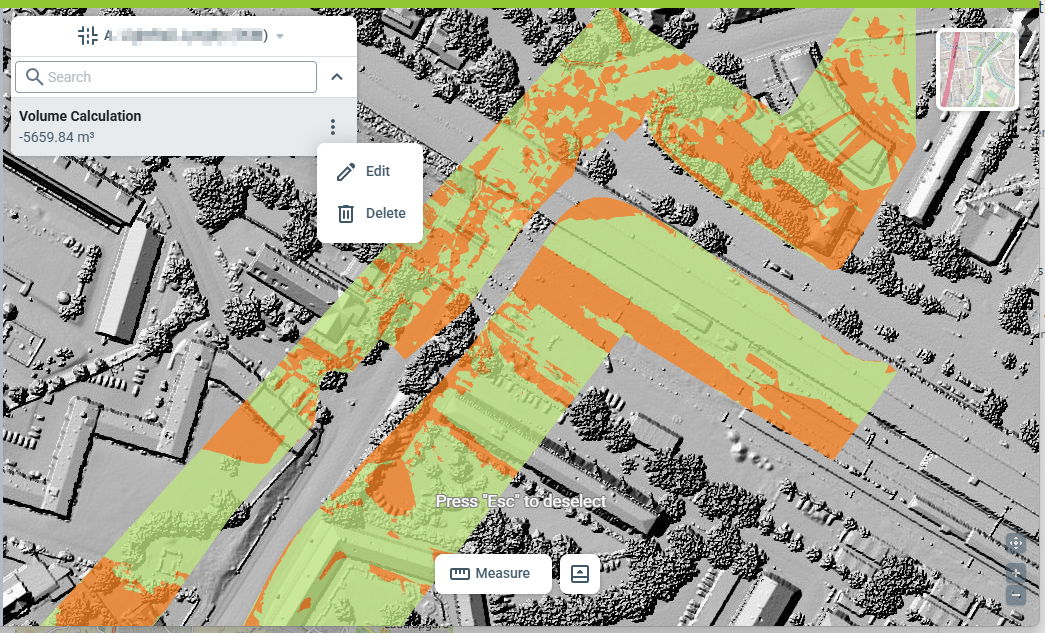

Roheline näitab täidet, oranž näitab lõiget (vt allpool üksikasju).

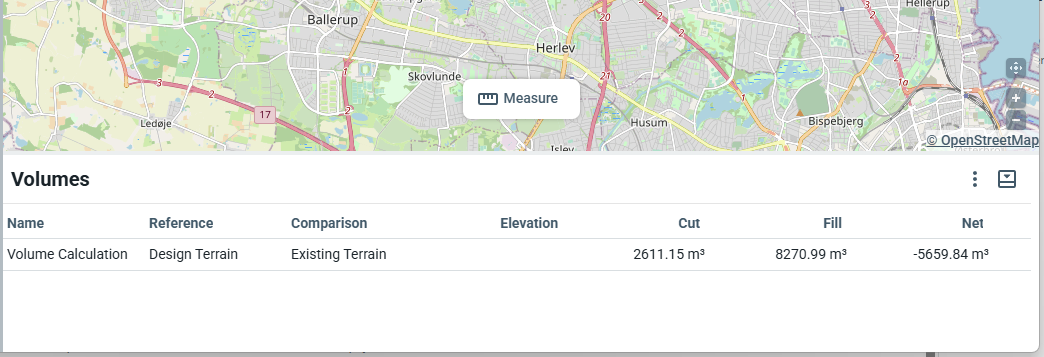

Alumine paneel
-
Rohkem: Klõpsake 3 punktil, et eksportida andmed arvutustabelisse.
-
Sulge paneel: Klõpsake siin, et sulgeda paneel.
Iga mahu arvutuse rida koosneb järgmisest teabest:
-
- Nimi: Määrab arvutuse nime.
- Viide: Arvutuses kasutatud viitepind.
- Võrdlus: Arvutuseks kasutatud võrdluspind (tühi, kui kasutatakse tõusu).
- Tõus: Arvutuses kasutatud tõus (tühi, kui kasutatakse pinda).
- Lõika: Viitepinnalt eemaldatav maht.
- Täide: Viitepinnale lisatav maht.
- Net: Kogumaht (Lõige-Täide)

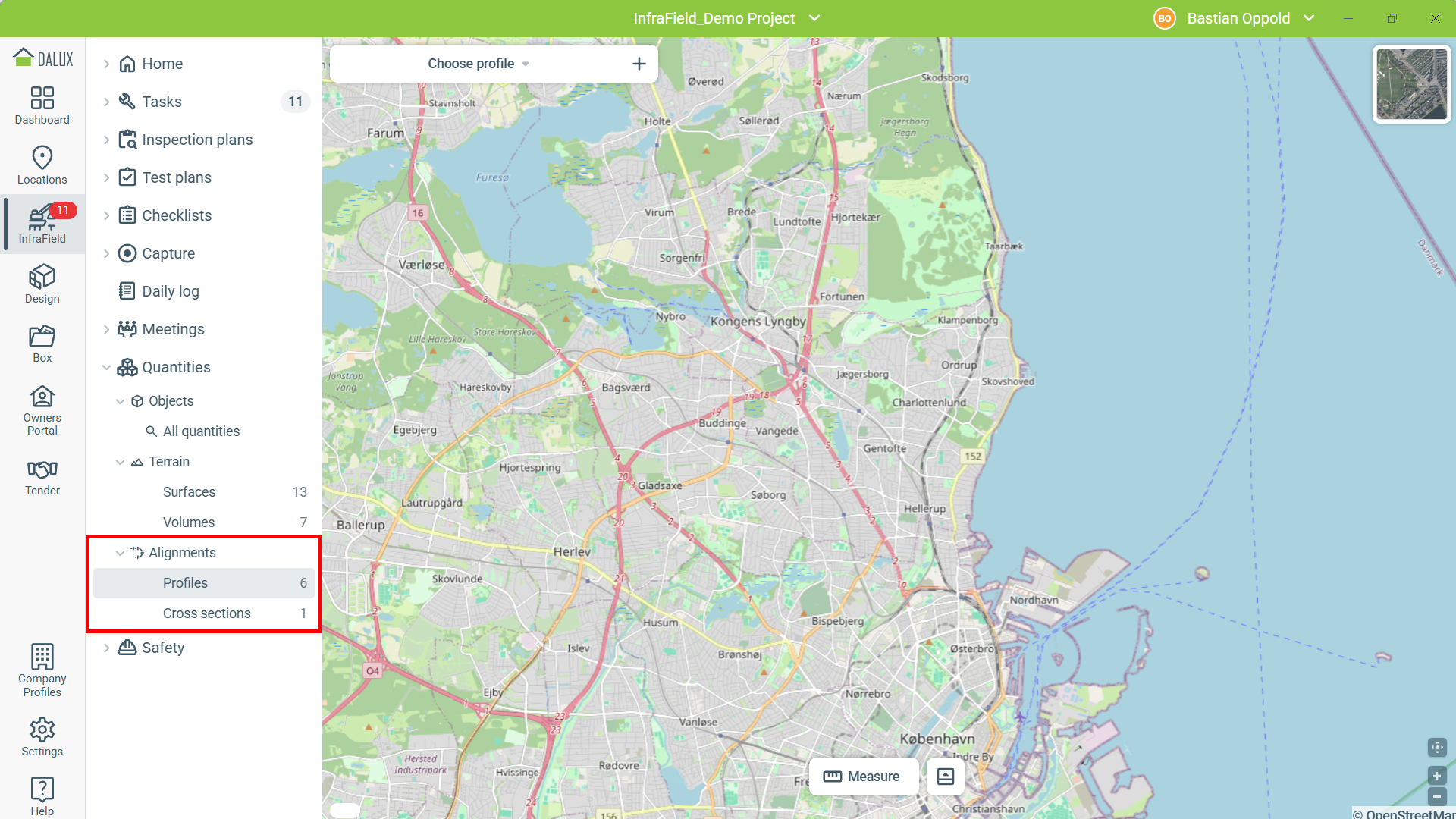

Joondamised
The Joondused tab compares a surface to an alignment and displays the height difference along the alignment.
- Vali profiil: Valige varem loodud profiil, mida näidata kaardil.
-
-
-

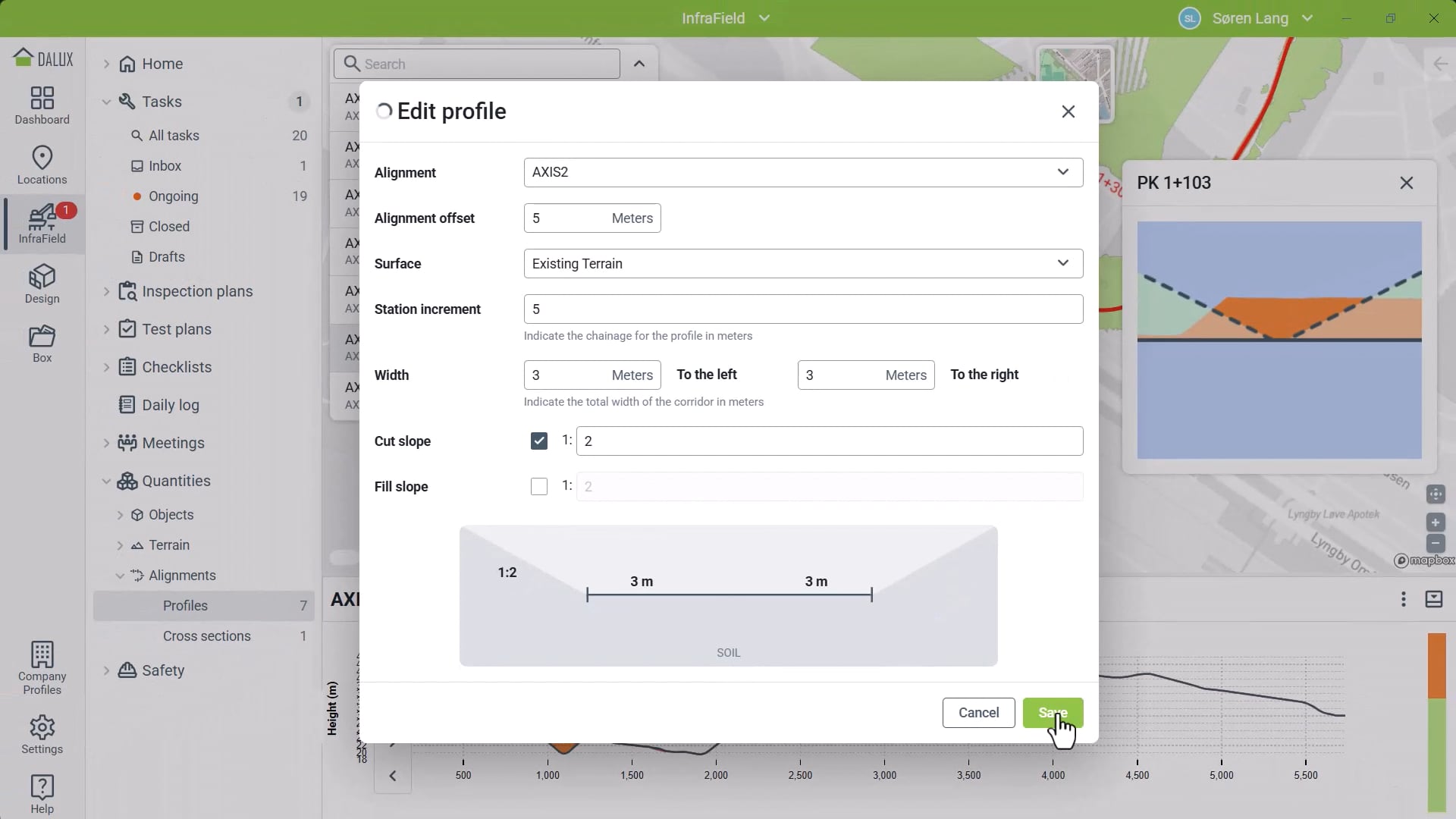

Loo uus profiil
Joondamine: Valige profiiliks kasutatav joondamine.
Joondusnihe: Nihuta joondust vertikaalselt.
Pind: Valige pind, mida kasutatakse mahtude arvutamiseks laiuse ja lõike/täite kaldega. (vaata Pinnad)
Jaamavahed: Kohahoidja tulevase arenduse jaoks.
Laius: Kasutatakse mahtude arvutamiseks koos pinna ja lõike/täite kaldega. Saab nihutada paremale ja vasakule.
Lõike kalle: Kalle nurk, kui joondus on pinnast madalamal, kasutatakse mahtude arvutamiseks koos pinna ja laiusega.
Täite kalle: Kalle nurk, kui joondus on pinnast kõrgemal, kasutatakse mahtude arvutamiseks koos pinna ja laiusega.
Muuda profiili
Klõpsake profiili kõrval olevatel 3 punktil, et seda muuta.
-
-
Profiili kaardivaade
Avage alumine paneel, et vaadata profiili kõrguse kaarti.

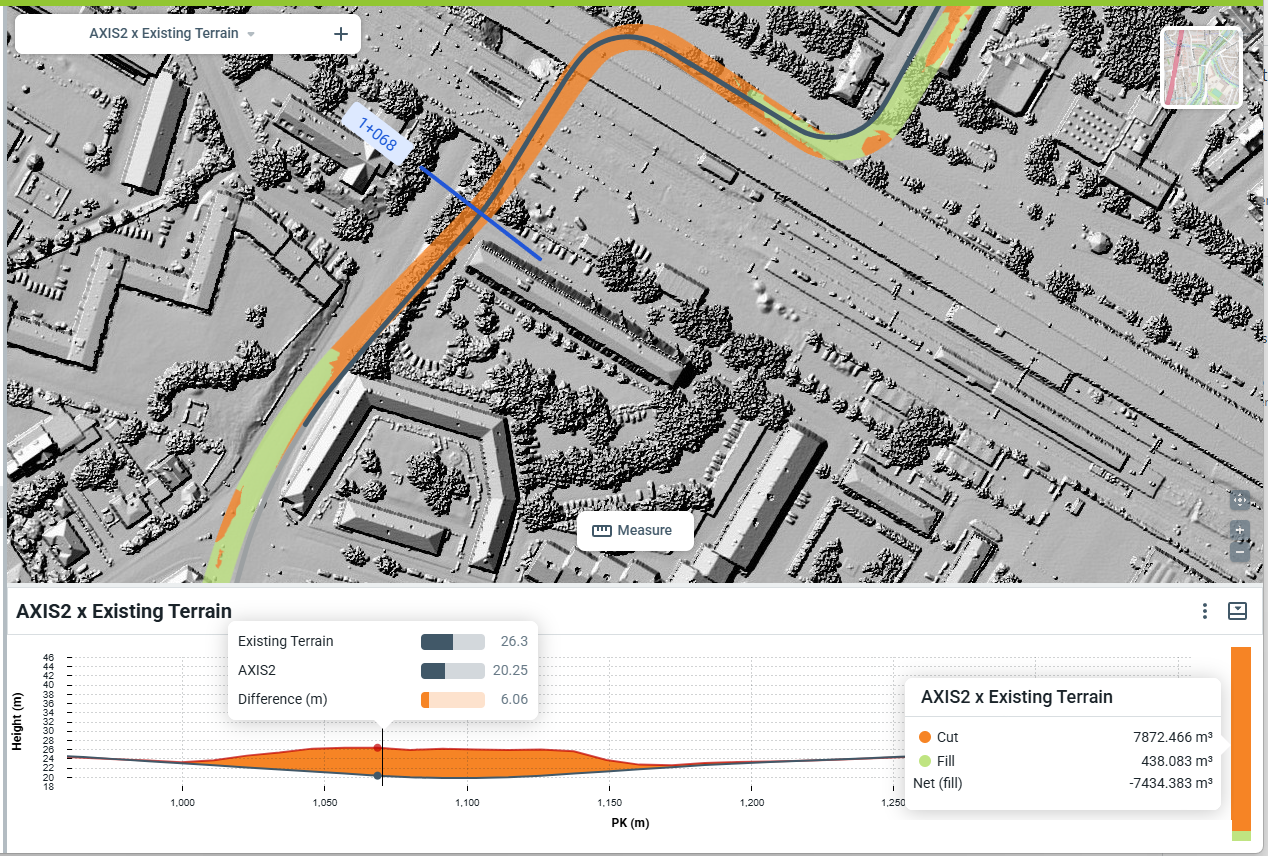

Erinevused on värvikoodiga märgitud:
- Oranž: Joondus on pinnast madalam.
- Roheline: Joondus on pinnast kõrgem.
-
-
Liigutage hiirt mööda allolevat profiili, et näha erinevust ja tõsta kaardil esile jaamavahed.
Kasutage hiirerulli, et suumida kõrguse kaardil sisse või välja. Tume joon näitab kaardil profiili kõrval suumitavat ala.
Ristlõiked
Ristlõigete abil saate arvutada üksikute kihtide mahu mööda teie joonduse määratletud pikkust.
-
- Vali ristlõige: Valige varem loodud ristlõige, mida kuvada ja/või redigeerida (vt allpool)
-
-
Loo uus ristlõige
Uue ristlõike loomisel täitke dialoog vastavalt oma vajadustele:
- Nimi
- Joondis: Vali joondis nende hulgast, mis on saadaval teie projektis
- Algusstation (PK) & Lõppstation (PK): Määrake ristlõike pikkus arvutuseks. Hõljutage kursorit joondusel oleva ikooni kohal, kui te pole kindel täpses jaotuses.
- Kihid: Looge ristlõike üksikud kihid. Dalux kasutab arvutusteks algusstationi mõõtmisi.
Loo kihid
Kui klõpsate Loo kiht, avaneb mudel teie määratud algusjaamas. Hiirega saate panoraamida, suumida või pöörata, kuid peate alati töötama selle jaotise paneelis.
Jälgige kihi geomeetriat, mida soovite luua, klõpsates selle nurgal ja luues hulknurga.
Saate kuju redigeerida nurkade lohistamisega või luua uusi nurki servast lohistades. Kasutage ctrl+z või ctrl+y, et oma toiminguid tagasi võtta või taastada, nii et lõpptulemusel oleks vajalik täpsus
Kui olete lõpetanud, klõpsake 'Salvesta' geomeetria kinnitamiseks. Andke sellele kihile nimi ja valige värv.
Korrake seda protsessi iga kihi jaoks, mida soovite arvutada.
Kui olete lõpetanud, klõpsake 'Salvesta' ristlõike loomiseks.
Arvutatud ristlõigete kihid
Valige ülevalt oma ristlõige, et kuvada iga kihi mahud alumises paneelis. Iga kihi mahud arvutatakse teie joonistatud geomeetria ja määratud algus- ja lõppjaamade põhjal:
