Mudeli kinnitamine BIM koordinaatoritele

BIM-koordinaatorina võimaldab Dalux sul luua hulga eelmääratletud reegleid ja anda need oma erinevatele disainimeeskondadele, et nad saaksid enne esitamist oma mudeleid ise hinnata. Nii saad keskenduda disaini koordinatsiooni olulistele aspektidele, ilma et peaksid elementaarseid probleeme disainimeeskondadele delegeerima.

Seetõttu saavad arhitektid ja insenerid kasutada mudeli kinnitamist oma mudeli kontrollimiseks, teha kohe muudatusi ning teavitada teid ja disainimeeskonda küsimustest või muudatustaotlustest.

Aktiveeri enesehindamine (mudeli kinnitamine)

Teie disainimeeskonna kõik liikmed, kellel on juurdepääs mudeli kinnitamise funktsioonile, saavad kasutada teie kontrollide komplekti, et automaatselt testida oma disaini kattuvuste, vahekauguste ja metaandmete kehtivuse suhtes.

Meeskond saab teiega ja omavahel suhelda ning teie saate jälgida avatud probleeme kogu disainifaasi vältel.

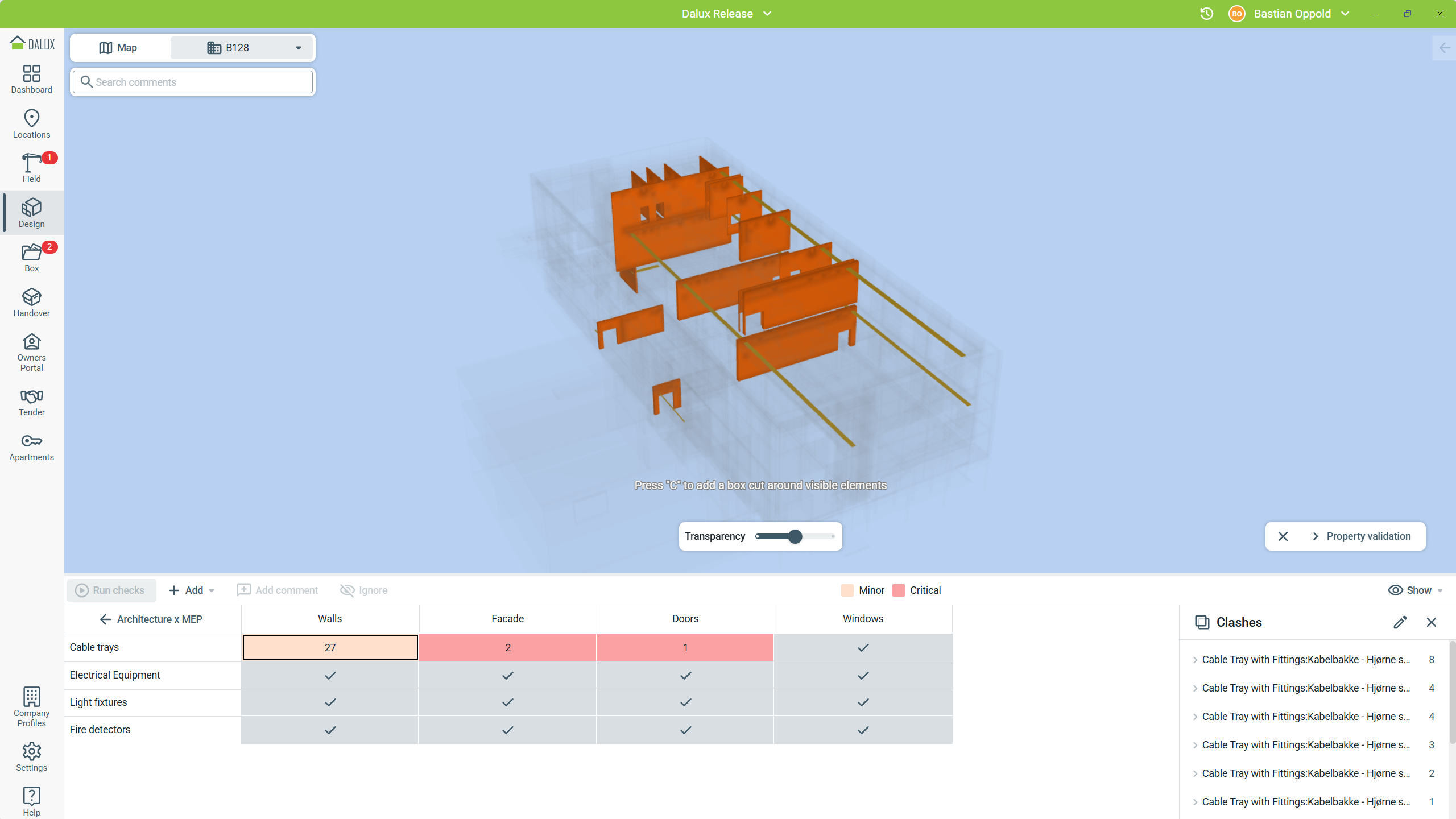

Näiteks võib teie MEP-inseneri hinnang anda tehniliste paigaldiste kattuvuste ja vahekauguste kontrollide tulemused, nagu siin:

Nõuded peegeldavad teie projektis BEP (ehitusinfo modelleerimise rakenduskava) või DDP (digitaalse edastusplaani) kehtestatud reegleid. Selle funktsiooni jaoks määratavad tavalised reeglid on näiteks:

• Arhitektidele:
  • Kattuvused: Süsteemid, mis võivad vajada läbiviike ja tuleohutusmeetmeid
  • Atribuudi kontroll: Tulepüsivuse klassifikatsioon uste, akende ja seinte jaoks
  • Atribuudi kontroll: Soojusvoo väärtused jätkusuutlikkuse analüüsiks
• Konstruktsiooniinseneridele:
  • Kattuvused: Kontroll, kus süsteemid läbivad konstruktsioone
  • Atribuudi kontroll: Konstruktsioonimaterjalide omadused objektide jaoks
• MEP-inseneridele:
  • Kattuvused: Süsteemid, mis kattuvad teiste konstruktsiooniobjektidega
  • Atribuudi kontroll: Süsteemide klassifikatsioonid ventilatsiooni ja vee jaoks
  • Vahekaugused: Piisav ruum sprinkleritele
• Elektriinseneridele:
  • Kattuvused: Juhtmestik teiste teenuste või konstruktsiooniobjektidega
  • Atribuudi kontroll: Pinge, valgustugevus jne.
  • Vahekaugused: Juhtmestiku ja teiste teenuste vahel

Administratsioon

Aktiveeri funktsioon ja anna juurdepääs kõigile osapooltele, kes peaksid saama kontrollida oma mudeleid. Seejärel sea iga distsipliini jaoks reeglid vastavalt eespool nimetatud nõuetele teie projektis.

See artikkel selgitab protsessi detailsemalt: Kuidas seadistada mudeli kinnitamist

Distsipliinid

Seadista iga distsipliin vastavalt disainimeeskonnale, nagu arhitektid, konstruktsioonainsenerid, MEP-insenerid jne.

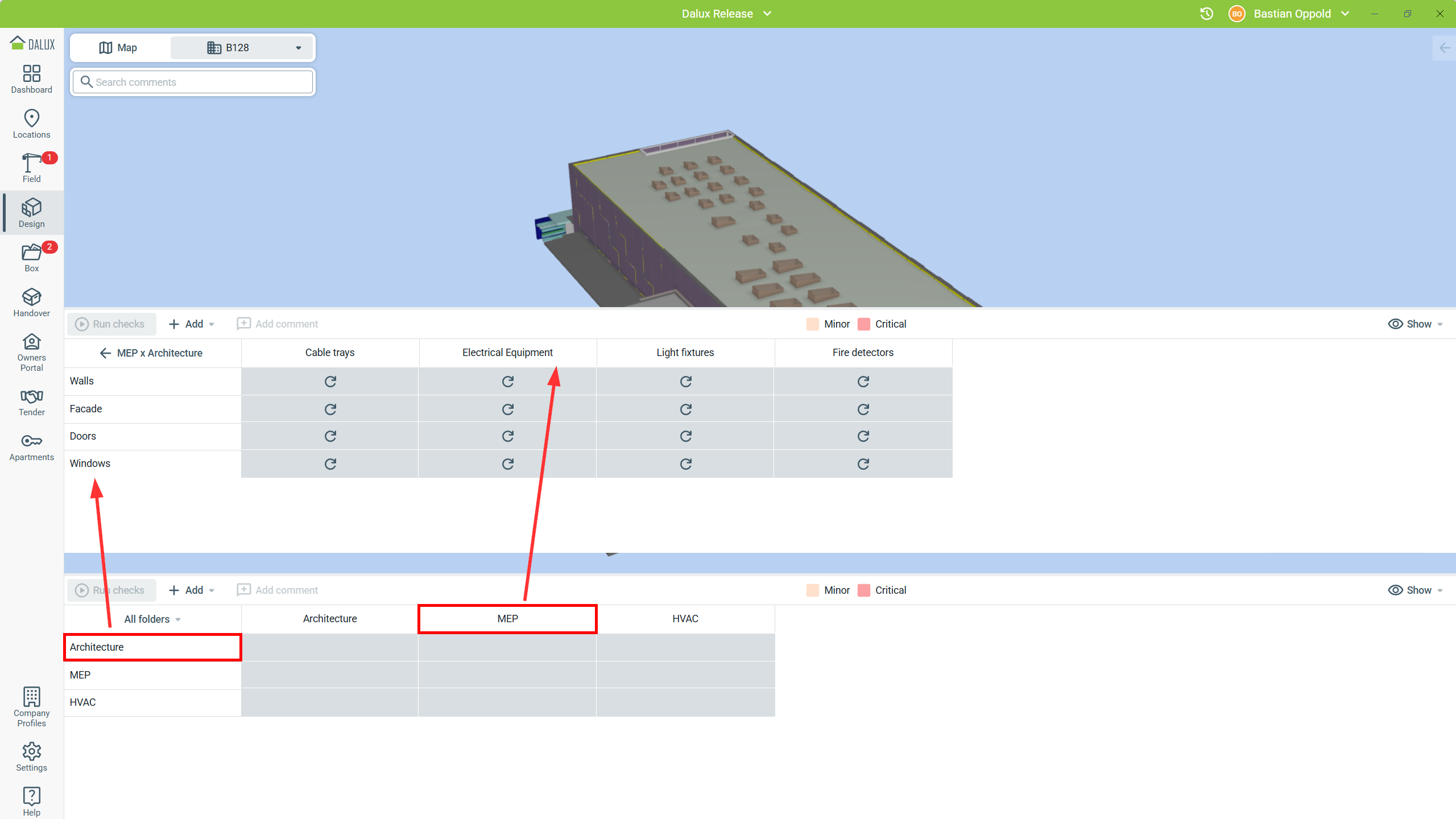

Loo distsipliinides iga asjakohase objektiklassi jaoks objektigrupp:

Vaata tehnilist artiklit, et näha, kuidas saad distsipliine ja objektirühmi detailsemalt seadistada: Kuidas seadistada distsipliine ja objektirühmi.

Kattuvuse ja vahekauguse seadistamine

Mudeli kinnitamise maatriksi iga lahtri jaoks määra reeglid kattuvuste ja vahekauguste kohta, kui see on asjakohane. Kui kahe objektirühma jaoks reegleid ei ole, jäta lahter tühjaks. Kui reegel on kriitiline ja disaini muudatused/koordineerimine on probleemi lahendamiseks otsustava tähtsusega, sea tõsidusaste "Kriitiline".

Näited:

Kaablikandikud läbivad sageli seinu, mida tuleks seinakujunduses arvestada läbiviikudega. Seda saab rakendada kattuvusena väikese tõsidusastmega.

Kandvate seinte läbiviigud võiksid olla märgitud kriitilise tõsidusastmega, kuna võimalikud disaini muudatused tuleb lahendada varakult, et vältida suurt ümberkujundamist hilisemas projektietapis.

Sama objektirühma kontrollid, näiteks uste puhul uste vastu, ei ole tavaliselt vajalikud reeglina rakendada.

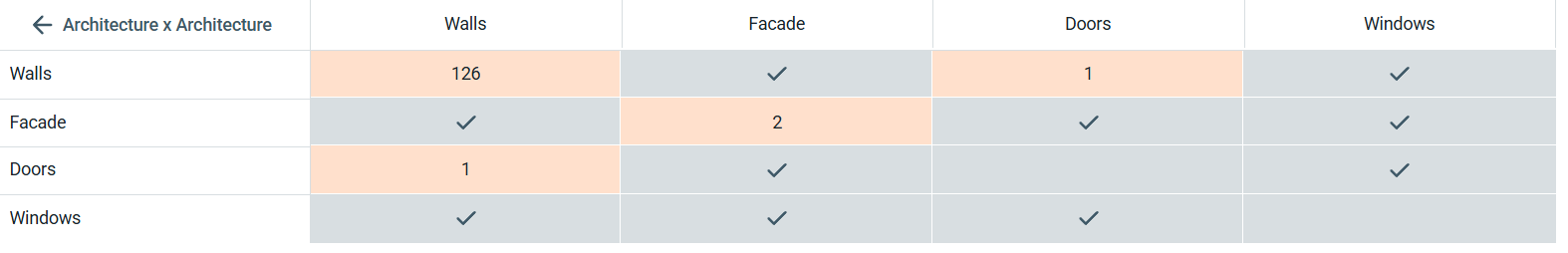

Seadistus võib välja näha nii:

Atribuudi reeglite seadistamine

Kui seadistad oma atribuudi reegleid, soovitame need seadistada vastavalt sinu BEP-ile või DDP-le. Reeglite seadistamine, nagu selles näites, tagab, et kõik nõuded kontrollitakse meetodoloogiliselt ja et saad veenduda, et andmekvaliteet on tagatud kõikides projektietappides.

Sageli on sul BEP/DDP raames omaduste loend, sõltuvalt LOD-ist, mille jaoks peaksite seadistama olemasolu kontrolli.

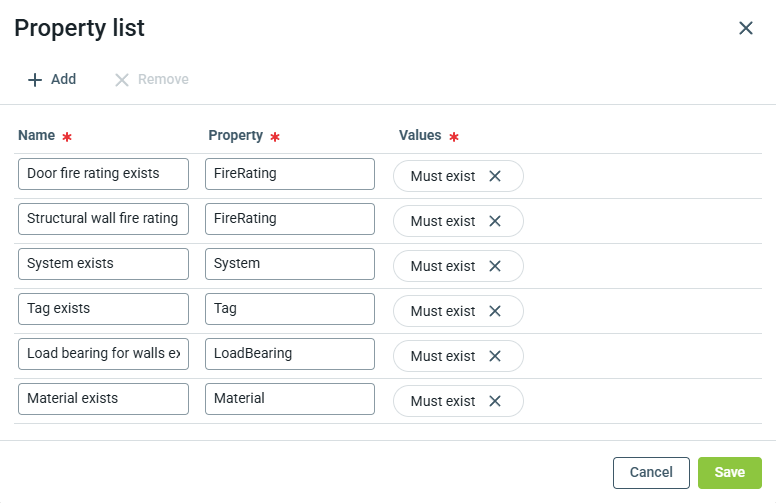

Paljud neist on vajalikud mitmetes distsipliinides, näiteks tüübi nimi, materjal või mõõtmed. Saadud seadistus näeb välja nii:

Mõnel juhul soovid kontrollida konkreetseid väärtusi, nagu tulekindlus või U-väärtused. Nendel juhtudel seadista erireeglid vastavalt oma vajadustele.

Mõlemal juhul seadista atribuutide reeglid.

Atribuudi kontrolli seadistamine

Kui seadistad oma atribuudi kontrolle, soovitame kontrollid seadistada vastavalt sinu disainietappidele või nõutavale LOD-ile/LOI-le.

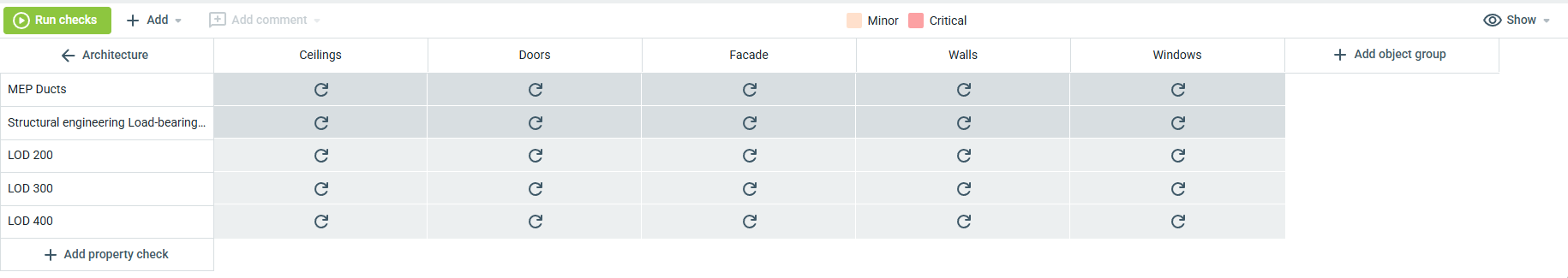

Iga atribuudi valideerimine peaks kontrollima kõiki objektirühmi ja hõlmama vastava etapi jaoks asjakohaseid atribuudi reegleid. Selles näites näitab lõpptulemus LOD 200, 300 ja 400 kontrollid arhitektuuri distsipliini objektirühmade jaoks.

Iga objektirühma ja iga atribuudi kontrolli jaoks vali kõik reeglid, millele peavad vastama tarnitud mudelid selles disainietapis.

Loe seda artiklit, et näha, kuidas disainimeeskond seda seadistust kasutab: Mudeli kinnitamine arhitektidele ja inseneridele
