Este artículo explica cómo usar la función Quantities de Dalux InfraField para resumir las propiedades de los objetos y medir las diferencias entre superficies y/o alineaciones.
Información técnica
Debe estar utilizando la aplicación de escritorio de Dalux para usar esta función.
Lea este artículo para saber cómo descargarlo: Aplicación de escritorio.
Hay 3 formas principales de utilizar Quantities en InfraField.
- Puedes crear filtros basados en objetos y extraer cantidades de las propiedades.
- Puedes comparar el volumen de dos superficies del terreno y calcular la diferencia de volumen.
- Compare una superficie con una alineación y calcule la diferencia en metros.
Objetos

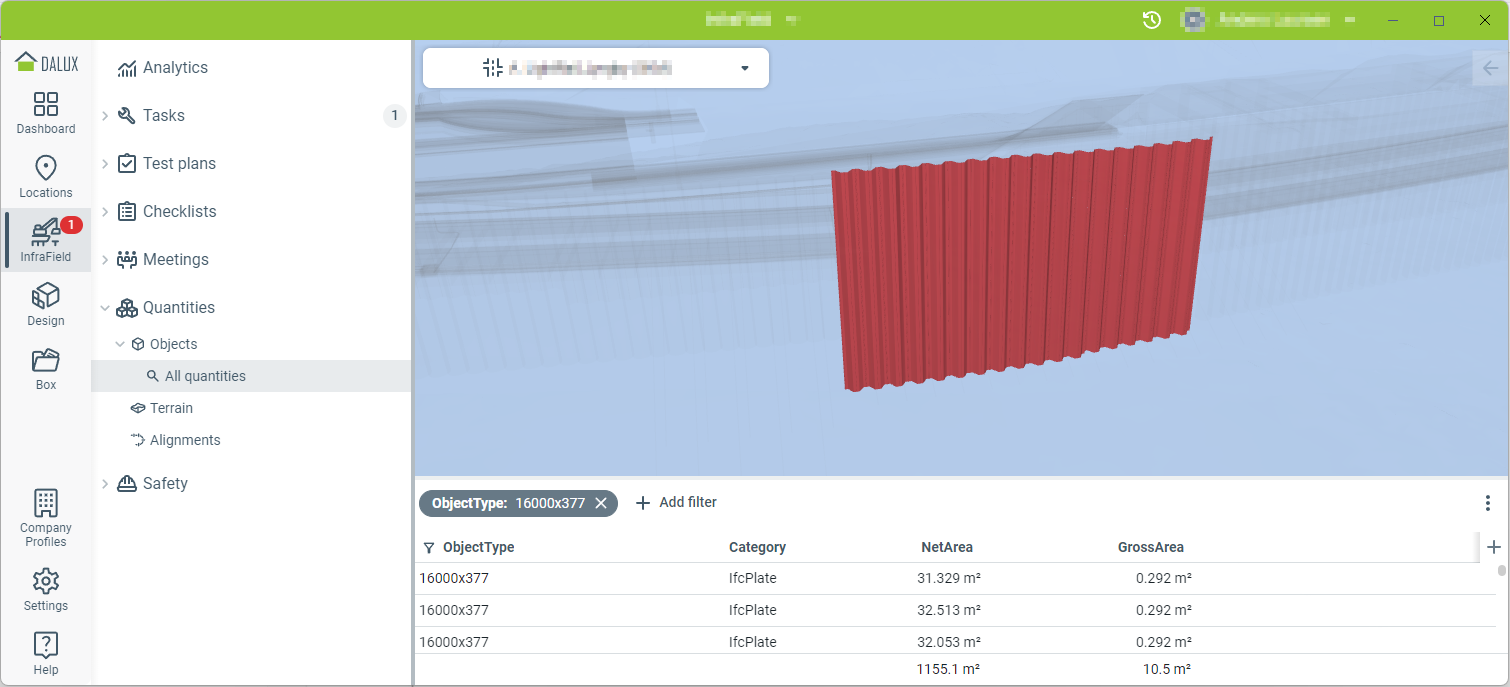

Puede filtrar datos BIM dentro de una estructura o área específica, utilizando propiedades de objetos para generar Quantities que luego se pueden exportar a hojas de cálculo o guardar como filtros.
Selector: Selecciona la estructura o
área que deseas ver.
Haz clic en para guardar esto como un filtro o exportar los datos a una hoja de cálculo.
Lea más sobre el filtrado de datos y la creación de filtros aquí: Cómo usar Quantities.
Terreno
La función de Quantities de terreno de InfraField compara dos superficies y calcula la diferencia entre ellas en volumen.
Ir a:
InfraField
Cantidades
Terreno
- Superficie: Aquí define las superficies que desea usar para cálculos de volumen y alineaciones.
- Volumen: Aquí calcula la diferencia entre las superficies seleccionadas.

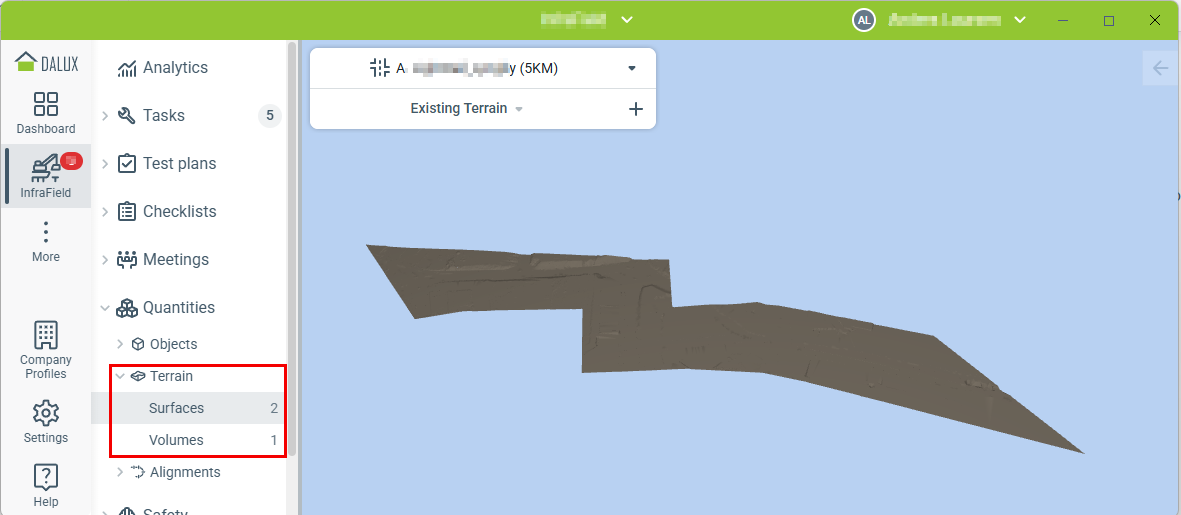

Superficies
Las superficies se utilizan para generar Quantities comparándolas entre sí o con alineaciones. Se crean seleccionando objetos de los datos del Modelo.
-

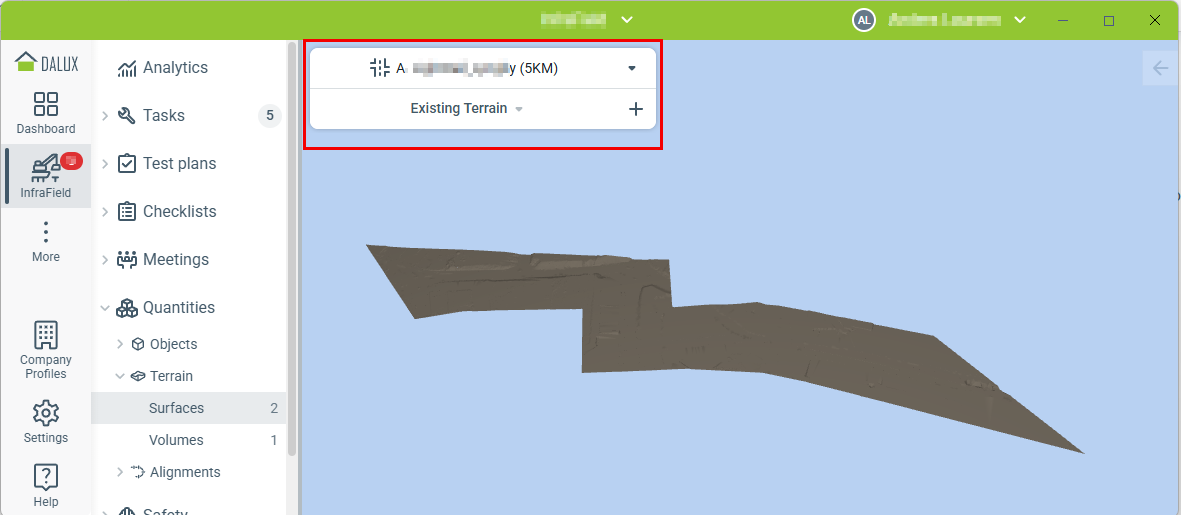

Selector de área: Seleccione el área que desea mostrar
-
Crear: crear una nueva superficie (véase más abajo)
- Elegir volumen: Seleccione una superficie para mostrar y/o modificar (vea abajo)
Crear nueva superficie

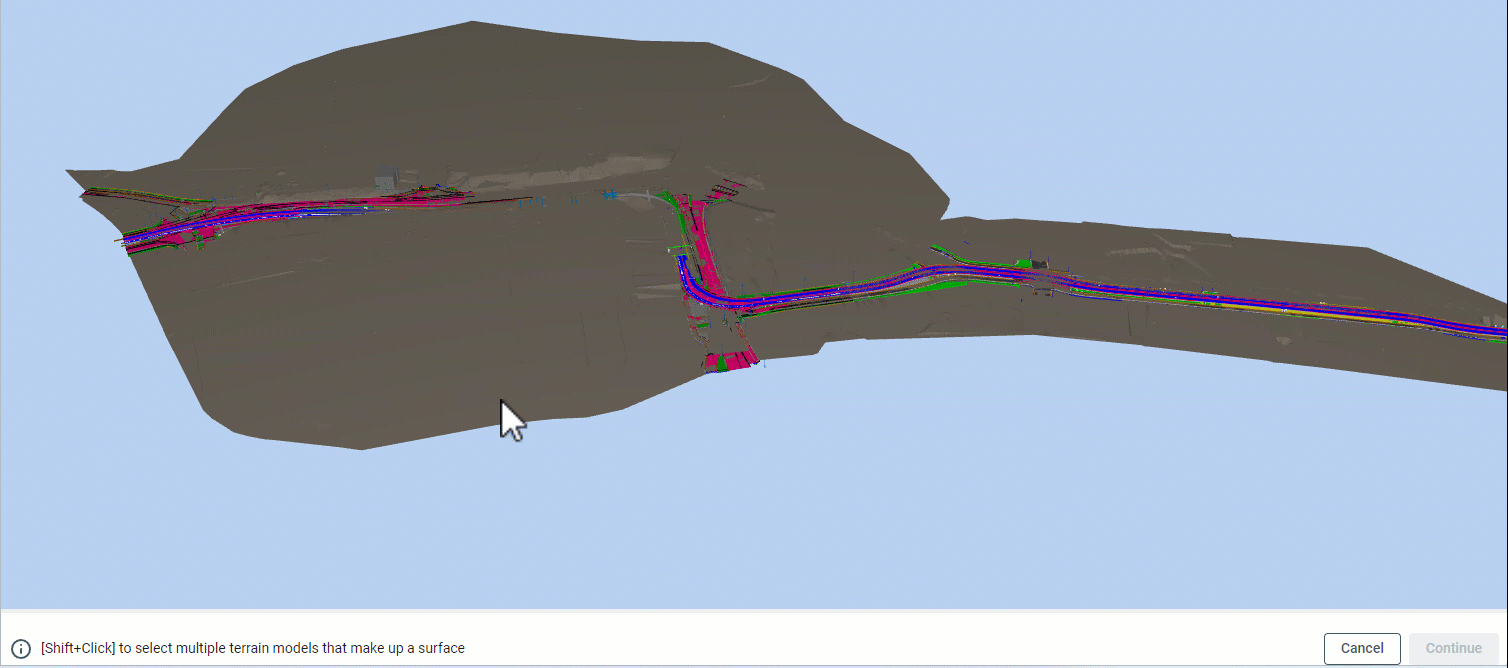

Al crear una nueva superficie, selecciona las superficies en la vista del Modelo. Comience haciendo clic en el icono, y mantenga pulsada la tecla Shift para seleccionar varias superficies. Cuando termine de seleccionar, haga clic en 'Continuar' y escriba un nombre antes de hacer clic en 'Crear'.
Editar una superficie

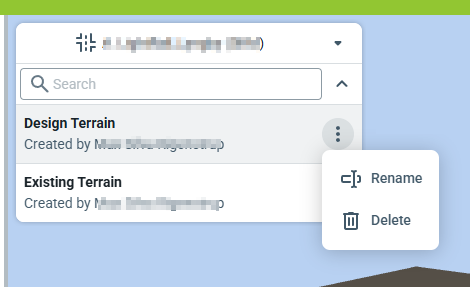

Haga clic en los 3 puntos junto a una superficie para editarla.
Renombrar: Renombrar la superficie seleccionada.
Eliminar: Elimina la superficie seleccionada. Los datos se eliminan de forma permanente y no se pueden recuperar. El modelo no se ve afectado por esta acción.

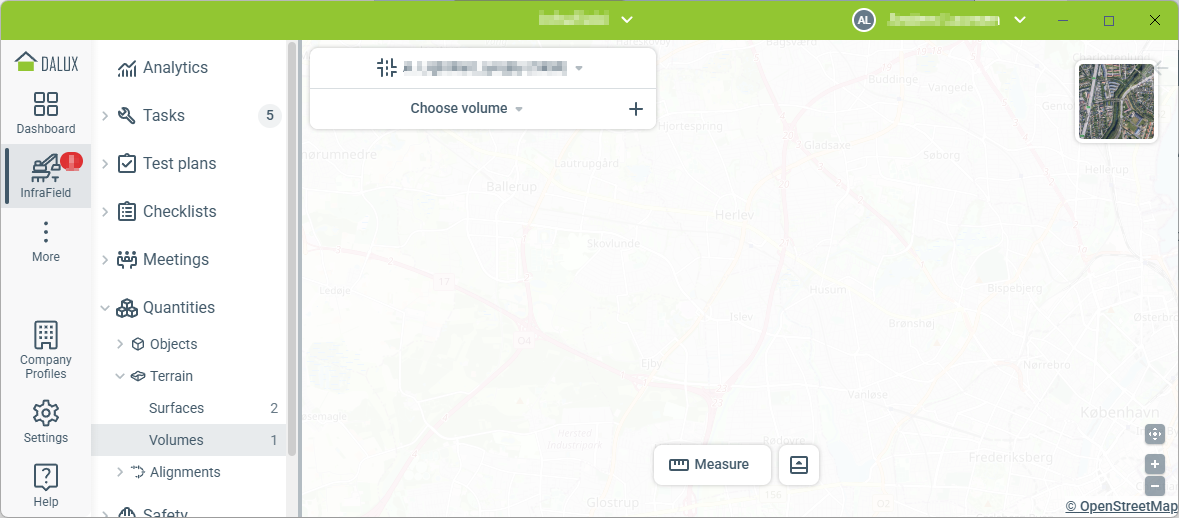

Volúmenes
Los volúmenes se calculan comparando dos superficies o comparando una superficie con una elevación definida. Se muestran en el mapa como áreas codificadas por color, mostrando zonas de corte y relleno.
-
- Seleccionar: Seleccione un volumen para mostrar y/o editar (vea abajo)
-
-
Medir: Agrega medición de área o línea; los datos no se guardarán si sales de esta página.
-
Abrir panel inferior: Abra la lista de volúmenes (vea abajo)

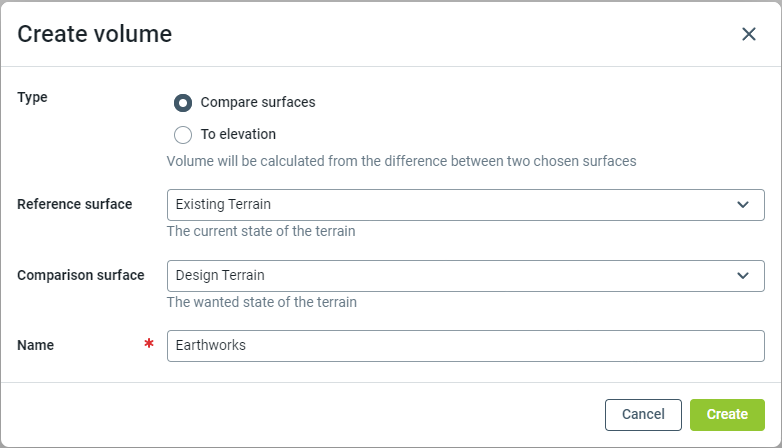

Crear nuevo volumen
Tipo: Seleccione cómo desea que se calculen los volúmenes
- Comparar superficies: Seleccione dos superficies para usar en el cálculo.
- Hasta elevación: Seleccione una superficie y una elevación para usar en el cálculo.
Superficie de referencia (si compara superficies): Seleccione la superficie que será la superficie de referencia. Esto debería ser el estado actual del terreno.
- Corte indicará cuánto se debe eliminar de la superficie de referencia.
- El relleno indicará cuánto necesita añadir a la superficie de referencia.
Superficie de comparación: Seleccione la superficie que se usará para el cálculo, por ejemplo, un terreno o un modelo de formación.
Elevación (si compara con una elevación): Introduzca la elevación que se usará para el cálculo.
Nombre: Esto identifica la superficie en la vista de lista.
Editar un volumen

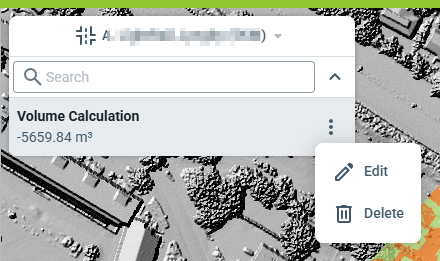

Haga clic en los 3 puntos junto a un volumen para editarlo.
-
Editar: Edite el cálculo de volumen seleccionado. Los cálculos se actualizarán automáticamente después de guardar su trabajo.
-
Eliminar: Elimina el cálculo de volumen seleccionado. Los datos se eliminan de forma permanente y no se pueden recuperar.

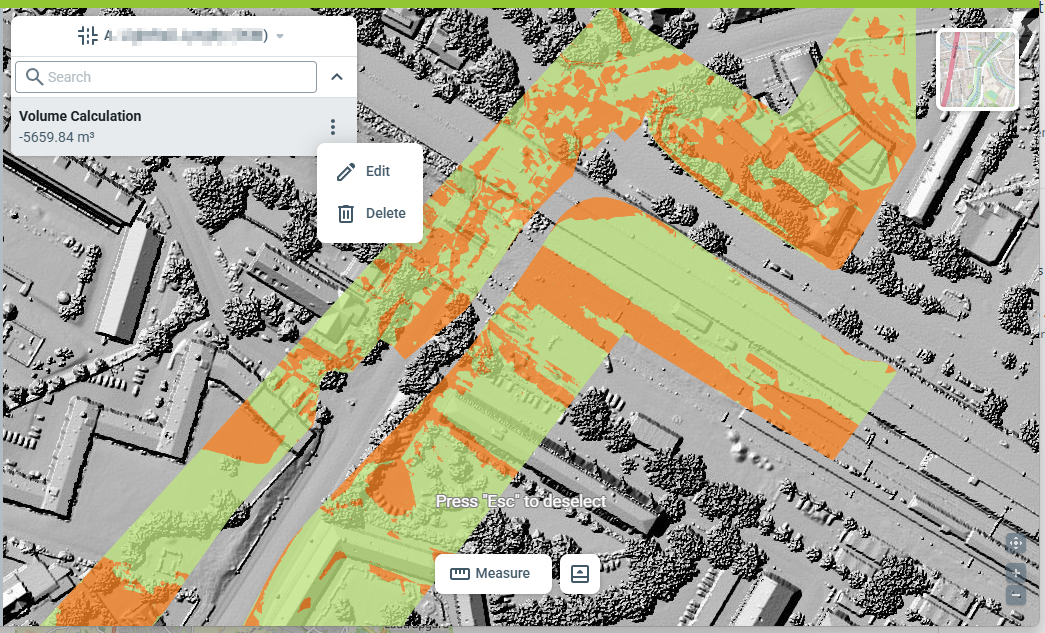

El verde indica relleno, mientras que el naranja indica corte (vea abajo para más detalles).

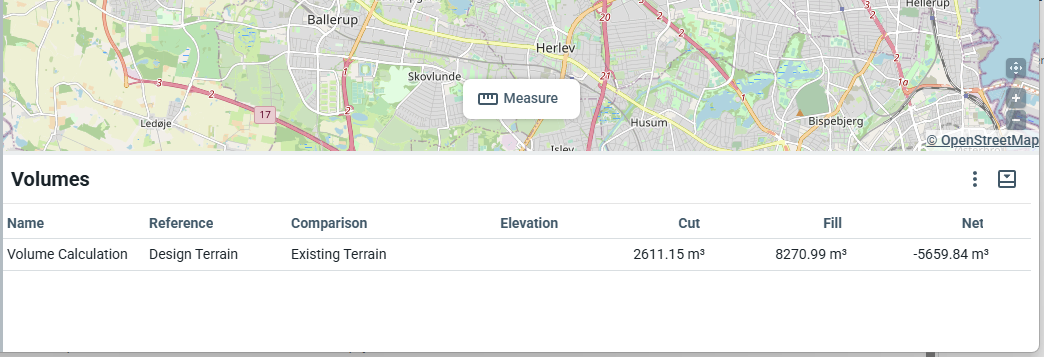

Panel inferior
-
Más: Haga clic en los 3 puntos para exportar datos a una hoja de cálculo.
-
Cerrar panel: Haga clic aquí para cerrar el panel.
Cada línea del cálculo de volumen consta de la siguiente información:
-
- Nombre: Especifica el nombre del cálculo.
- Referencia: Superficie de referencia utilizada en el cálculo.
- Superficie de comparación: Superficie de comparación utilizada en el cálculo (vacío si se utiliza una elevación).
- Elevación: Elevación utilizada en el cálculo (vacío si se utiliza una superficie).
- Corte: Volumen que se eliminará de la superficie de referencia.
- Relleno: Volumen que se añadirá a la superficie de referencia.
- Neto: Volumen total (Cortar-Relleno)

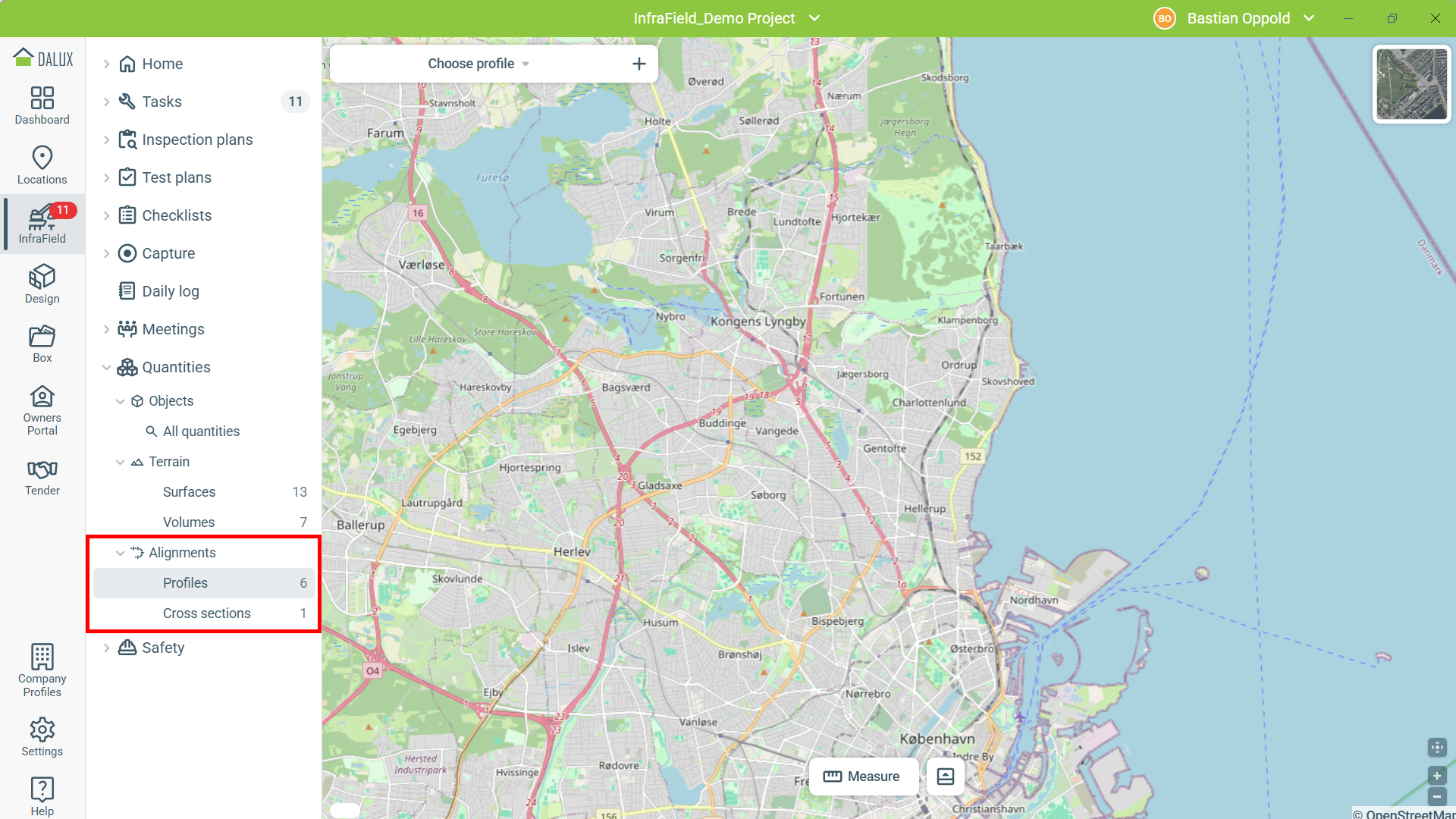

Alineaciones
La pestaña Alineaciones compara una superficie con una alineación y muestra la diferencia de altura a lo largo de la alineación.
- Seleccionar perfil: Seleccione un perfil creado previamente para mostrar en el mapa.
-
-
-

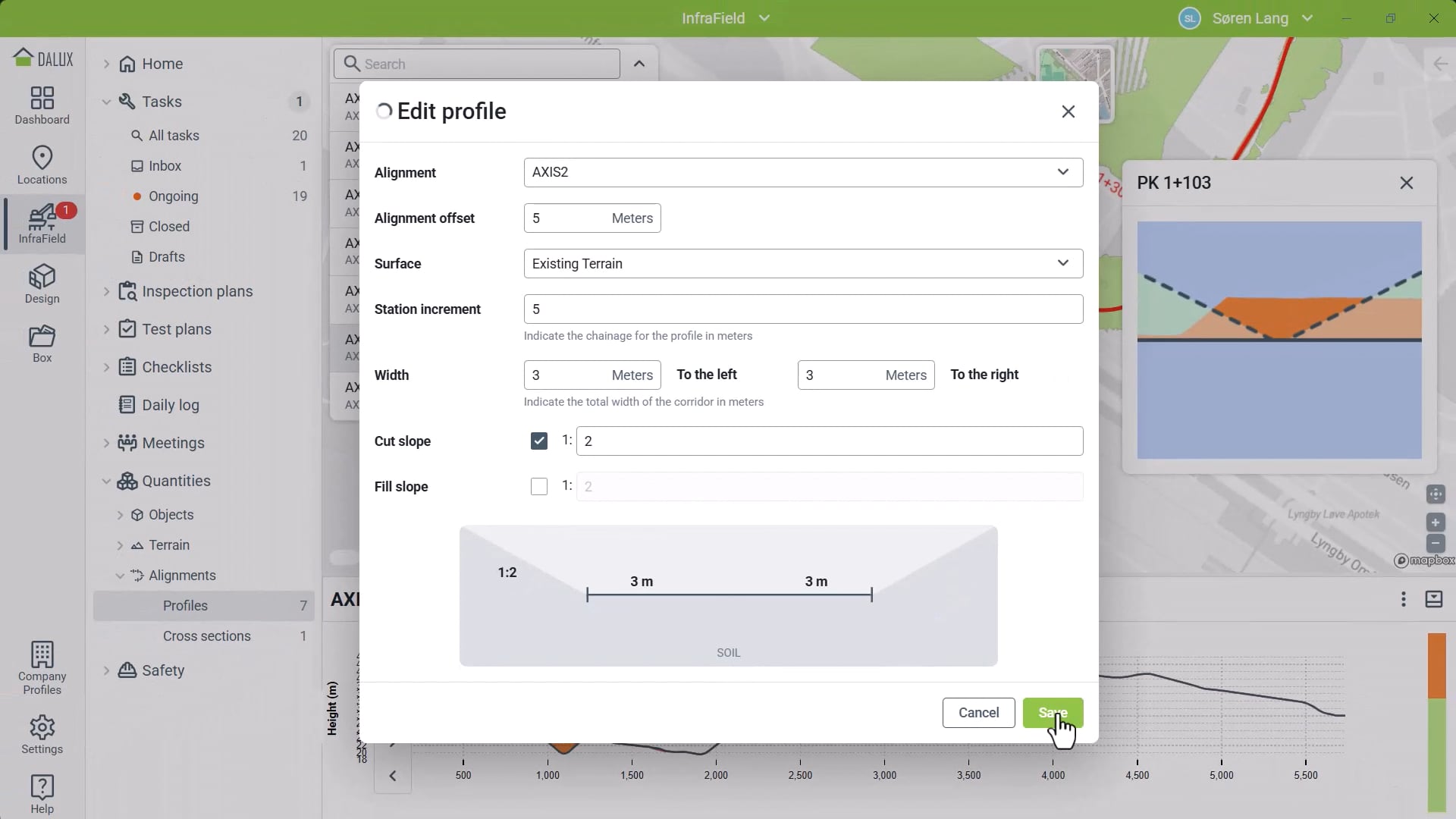

Crear nuevo perfil
Alineación:A0Seleccione una alineación que se utilizará para este perfil.
Desplazamiento de alineación: Mueva la alineación verticalmente.
Superficie: Seleccione una superficie, utilizada para calcular Quantities junto con el ancho y la pendiente de corte/relleno. (vea Superficies)
Incrementos de estación: Marcador de posición para futuro desarrollo.
Ancho: Se utiliza para calcular Quantities junto con la superficie y la pendiente de corte/relleno. Se puede ajustar a la derecha y a la izquierda.
Pendiente de corte: El ángulo de la pendiente cuando la alineación está por debajo de la superficie, utilizado para calcular Quantities junto con la superficie y el ancho.
Pendiente de relleno: El ángulo de la pendiente cuando la alineación está por encima de la superficie, utilizado para calcular Quantities junto con la superficie y el ancho.
Editar un perfil
Haga clic en los 3 puntos junto a un perfil para editarlo.
-
-

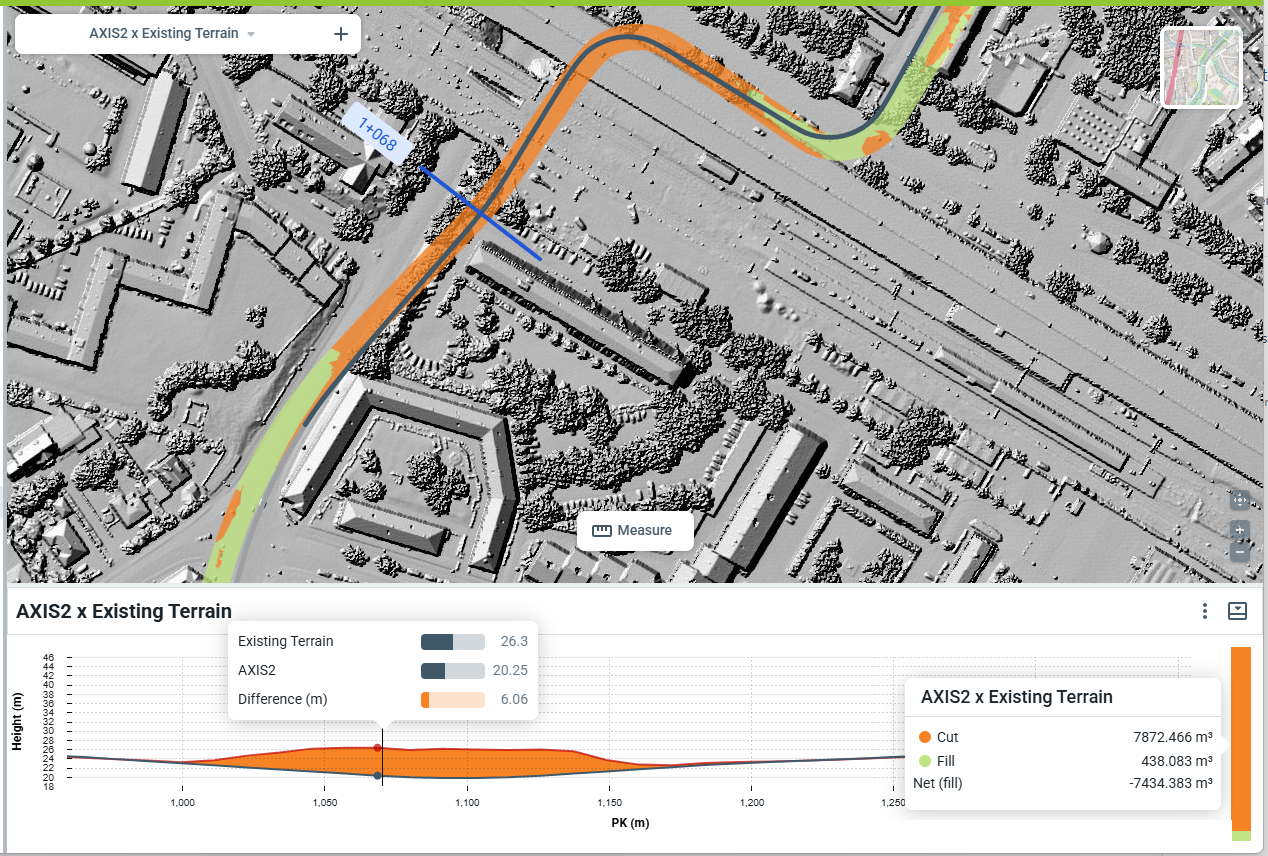

Vista del mapa de perfil
Abra el panel inferior para ver el Mapa de alturas del perfil.
Las diferencias están codificadas por colores:
- Naranja:A0La alineación es más baja que la superficie.
- Verde:A0La alineación es más alta que la superficie.
-
-
Mueva el ratón a lo largo del perfil a continuación para ver la diferencia y resaltar los incrementos de estación en el mapa.
Use la rueda del ratón para acercar o alejar el mapa de alturas. Una línea oscura indicará el área ampliada junto al perfil en el mapa.
Secciones transversales
Con las secciones transversales puede calcular el volumen de capas individuales a lo largo de una longitud definida de su alineación.
-
- Seleccionar sección transversal: Seleccione una sección transversal creada previamente para mostrar y/o editar (véase más abajo)
-
-
Crear nueva sección transversal
Al crear una nueva sección transversal, rellene el cuadro de diálogo según sus necesidades:
- Nombre
- Alineación: Seleccione una alineación de las disponibles en su proyecto
- Estación inicial (PK) & Estación final (PK): Defina la longitud de su sección transversal para su cálculo. Pase el cursor sobre el icono junto a su alineación si no está seguro de la estación exacta.
- Capas: Cree las capas individuales de su sección transversal. Dalux utiliza las mediciones de la estación inicial para los cálculos.
Crear capas
Al hacer clic en Crear capa, el Modelo se abre en la estación de inicio que haya definido. Puede usar el ratón para desplazar, acercar o rotar, pero siempre debe trabajar dentro del panel de esta sección.
Trazar la geometría de la capa que desea crear haciendo clic en su esquina y creando un polígono.
Puede editar la forma arrastrando las esquinas, o crear nuevas esquinas arrastrando desde un borde. Use ctrl+z o ctrl+y para deshacer o rehacer sus acciones, de modo que su resultado final tenga la precisión necesaria
Cuando haya terminado, haga clic en 'Guardar' para confirmar la geometría. Dé a esta capa un nombre y seleccione un color.
Repita este proceso para cada capa que desee calcular.
Cuando haya terminado, haga clic en 'Guardar' para crear su sección transversal.
Capas de sección transversal calculadas
Seleccione su sección transversal en la parte superior para mostrar las cantidades de cada capa en el panel inferior. Los volúmenes de cada capa se calculan en base a la geometría dibujada y a las estaciones inicial y final especificadas:
