Validación del modelo para coordinadores BIM

Como coordinador BIM, Dalux te permite crear un conjunto de reglas predefinidas y proporcionarlas a tus distintos equipos de diseño, para que puedan autoevaluar sus modelos antes de enviarlos. De este modo, puedes centrarte en los aspectos cruciales de la coordinación del diseño sin tener que delegar incidencias elementales a los equipos de diseño.

Como resultado, arquitectos e ingenieros pueden utilizar la validación del modelo para revisar su modelo, realizar cambios de inmediato y notificarte a ti y al equipo de diseño sobre preguntas o solicitudes de cambio.

Habilitar la autoevaluación (validación del modelo)

Todos los miembros de tu equipo de diseño que tienen acceso a la función de validación del modelo pueden usar tu conjunto de requisitos para probar su diseño en busca de conflictos, tolerancias y la validez de los metadatos automáticamente.

El equipo puede comunicarse contigo y entre sí, y tú puedes hacer un seguimiento de los problemas abiertos durante la fase de diseño.

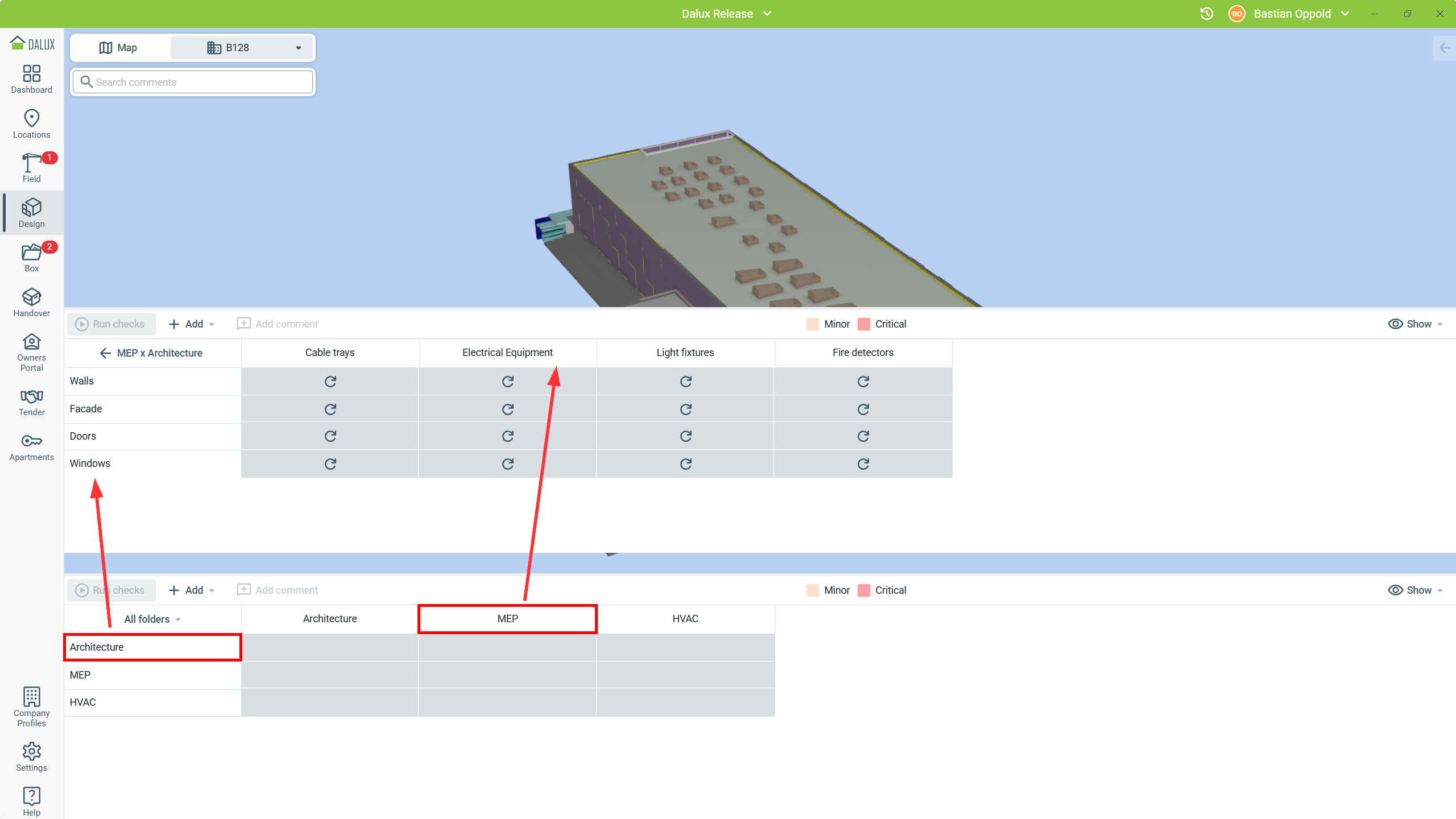

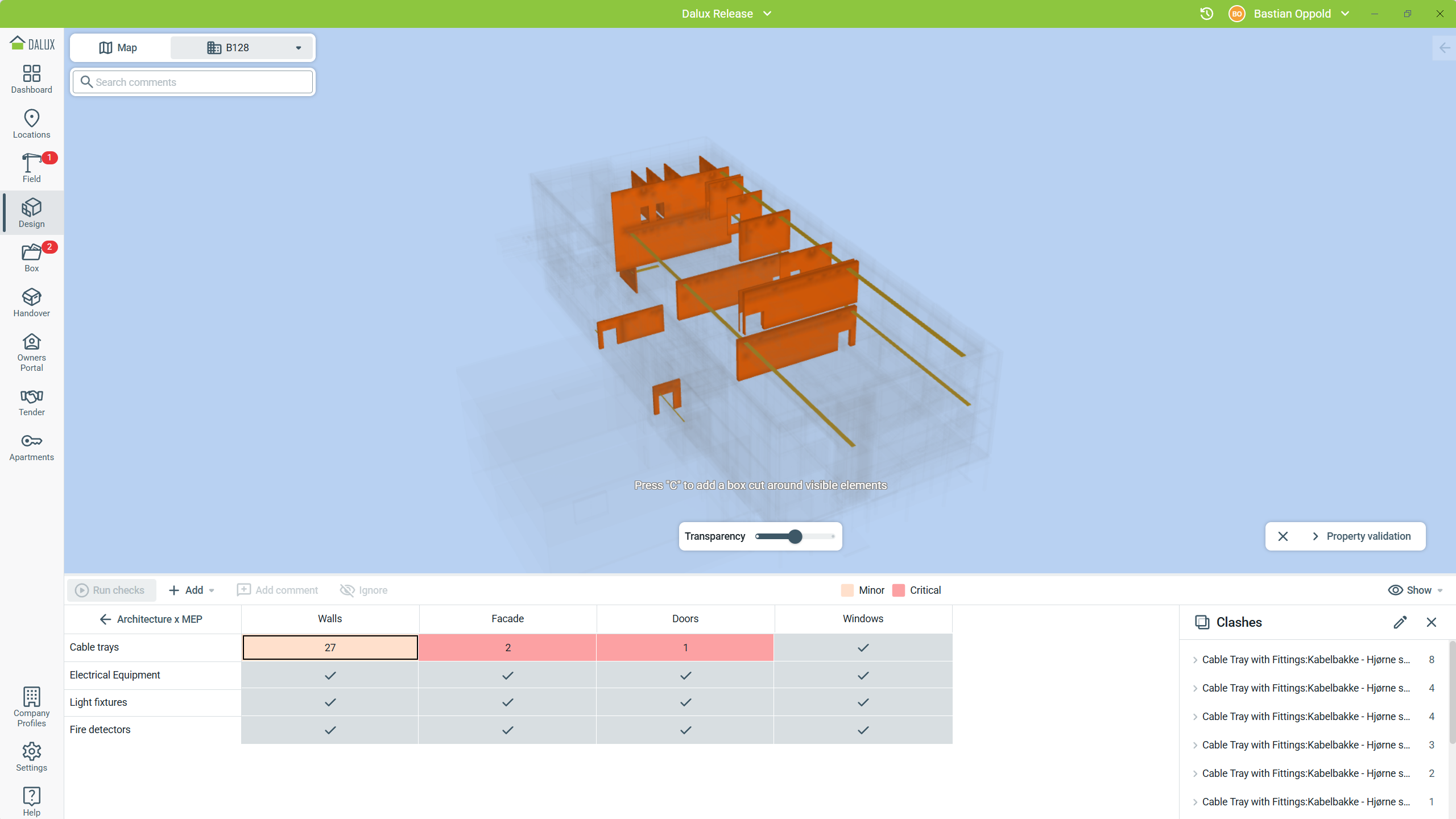

Como ejemplo, la evaluación de tu ingeniero MEP podría devolver el resultado de verificaciones de conflictos y tolerancias para instalaciones técnicas, como aquí:

Los requisitos reflejan las reglas establecidas por el BEP (Plan de Ejecución BIM) o DDP (Plan de Entrega Digital) en su proyecto. Las reglas comunes que se establecen para esta función son, por ejemplo:

• Para arquitectos:
  • Conflictos: Servicios que podrían requerir aperturas y medidas de seguridad contra incendios
  • Comprobación de propiedades: clasificación de seguridad contra incendios para puertas, ventanas y paredes
  • Comprobación de propiedades: valores de flujo de calor para análisis de sostenibilidad
• Para ingenieros estructurales:
  • Conflictos: Verifica dónde se ejecutan los servicios
  • Comprobación de propiedades: propiedades de material estructural para objetos
• Para ingenieros MEP:
  • Conflictos: Servicios que chocan con otros objetos estructurales
  • Comprobación de propiedades: clasificaciones de sistemas para ventilación y agua
  • Tolerancias: Suficiente espacio para rociadores
• Para ingenieros eléctricos:
  • Conflictos: Cableado con otros servicios u objetos estructurales
  • Comprobación de propiedades: Voltaje, Luminosidad, etc.
  • Tolerancias: Entre cableado y otros servicios

Administración

Activa la función y da acceso a todas las partes que deben poder realizar comprobaciones en sus modelos. Luego, configura reglas para cada una de las disciplinas según los requisitos mencionados en tu proyecto.

Este artículo explica el proceso en detalle: Cómo configurar la validación del modelo

Disciplinas

Configure cada disciplina según el equipo de diseño, como arquitectos, ingenieros estructurales, ingenieros MEP, etc.

Crea un grupo de objetos para cada clase de objeto relevante en las disciplinas:

Consulte el artículo técnico para ver cómo puede configurar disciplinas y grupos de objetos con más detalle: Cómo configurar disciplinas y grupos de objetos.

Configuración de conflictos y tolerancias

Para cada celda en la matriz de validación del modelo, establece las reglas sobre conflictos y tolerancias, si es relevante. Si no hay reglas para dos grupos de objetos, deja la celda vacía. Si una regla es crítica y los cambios de diseño/la coordinación son cruciales para resolver la incidencia, establece la severidad en "Crítica".

Ejemplo:

Las bandejas portacables a menudo atraviesan muros, lo que debería tenerse en cuenta con aperturas en el diseño del muro. Esto puede implementarse como un conflicto con severidad menor.

Cualquier apertura en muros portantes podría implementarse con severidad crítica, ya que los posibles cambios en el diseño tendrían que abordarse pronto para evitar un rediseño mayor en una fase posterior del proyecto.

Las comprobaciones para el mismo grupo de objetos, como puertas con puertas, por lo general no son necesarias implementarlas como regla.

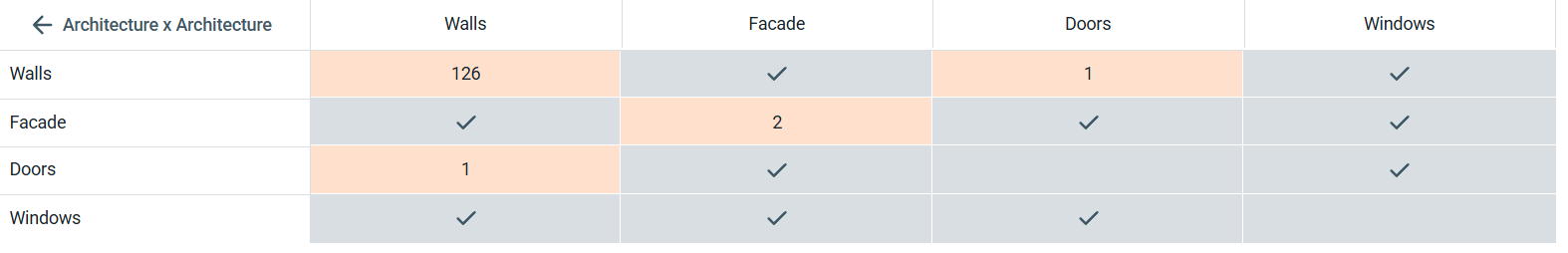

La configuración puede verse así:

Configuración de reglas de propiedades

Al configurar sus reglas de propiedad, recomendamos configurarlas de acuerdo con su BEP o DDP. La configuración de las reglas, como en este ejemplo, garantiza que todos los requisitos sean verificados metodológicamente y que pueda asegurarse de que la calidad de datos esté garantizada en todas las etapas del proyecto.

A menudo, tiene una lista de propiedades como parte de su BEP/DDP, dependiendo del LOD, para la que debería configurar una verificación de existencia.

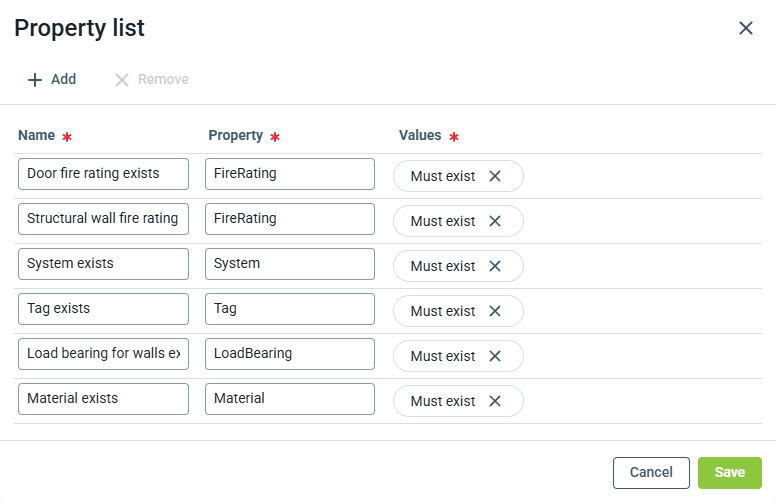

Muchas de estas son necesarias en varias disciplinas, como nombre de tipo, material o dimensiones. La configuración resultante se ve así:

En algunos casos, desea verificar valores específicos, como clasificaciones de resistencia al fuego o valores U. Para estos casos, configure reglas especiales según sus necesidades.

Para ambos casos, configure reglas de propiedades.

Configuración de verificación de propiedades

Al configurar sus comprobaciones de propiedades, recomendamos configurar las comprobaciones de acuerdo con sus etapas de diseño o LOD/LOI requeridos.

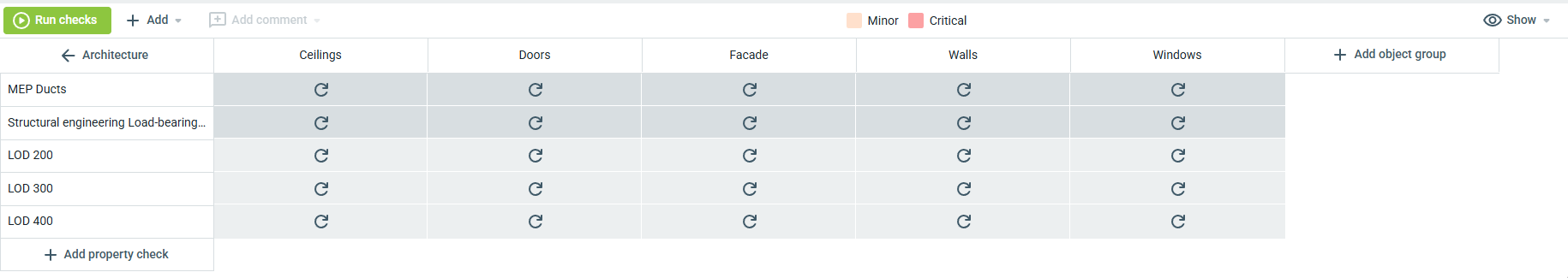

Cada validación de propiedad debe comprobar todos los grupos de objetos e incluir las reglas de propiedad relevantes para esa etapa. En este ejemplo, el resultado final muestra comprobaciones para LOD 200, 300 y 400 para grupos de objetos en la disciplina de Arquitectura.

Para cada grupo de objetos y cada comprobación de propiedades, seleccione todas las reglas que deben cumplirse por los modelos entregados en esta etapa de diseño.

Lea este artículo para ver cómo el equipo de diseño utiliza esta configuración: Validación del modelo para arquitectos e ingenieros
