Dalux TwinBIM ist das Augmented-Reality-Feature in Dalux. Mit TwinBIM kann ein Modell als Überlagerung am realen Standort vor Ort angezeigt werden. Für dieses Feature wird ein 3D-Modell benötigt. Alles, was Sie benötigen, um TwinBIM zu verwenden, ist ein Mobilgerät.
Technische Informationen
Unterstützte Android-Geräte können hier eingesehen werden.
Unterstützte iOS-Geräte können hier eingesehen werden.
Video
So richten Sie TwinBIM ein
Benutzerrechte
Jeder im Projekt kann auf TwinBIM zugreifen, da es Teil des Standorte-Moduls ist. Es gibt keine Einrichtung in Dalux für TwinBIM, da die Funktion immer aktiviert ist.
Technische Informationen
TwinBIM funktioniert für jedes IFC- oder unterstützte BIM-Softwaremodell, das zum Projekt hochgeladen wurde. Das Modell muss jedoch definierte Räume haben und TwinBIM funktioniert nur für einen Raum gleichzeitig.
So verwenden Sie TwinBIM
Um TwinBIM zu nutzen, müssen Sie vor Ort und in dem Raum sein, in dem Sie das Modell überlagert anzeigen möchten.

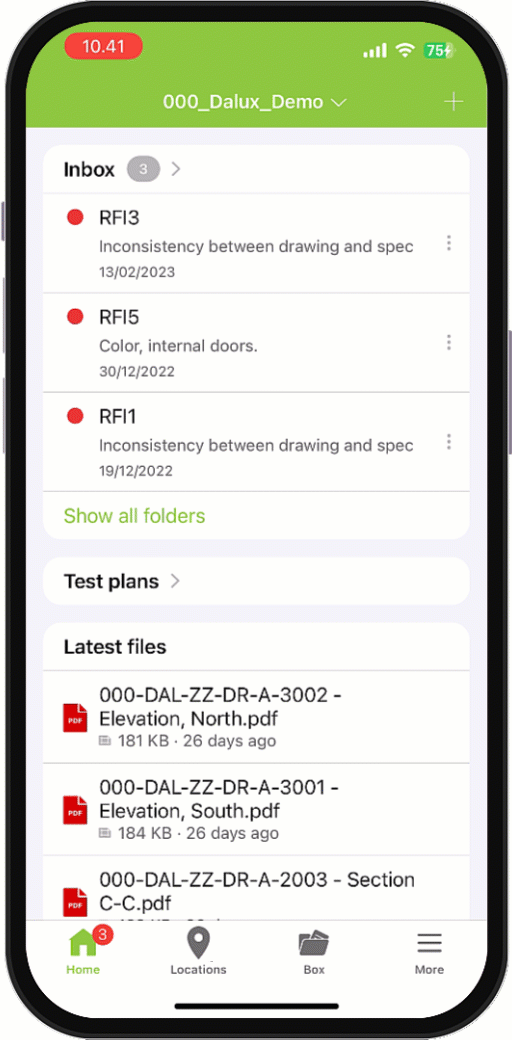

Öffnen Sie dann Dalux Mobile. Finden Sie nun dieselbe Verortung auf einer Zeichnung oder in 3D. Dazu gehen Sie im unteren Menü auf Standorte. Suchen Sie dann das richtige Gebäude und die Etage, wo zutreffend. Das Gebäude wird oben auf dem Bildschirm ausgewählt, und die Etagen werden unten ausgewählt.
Wenn Sie sich physisch und im 3D-Modell am richtigen Ort befinden, öffnen Sie TwinBIM, indem Sie das -Icon in der unteren linken Ecke drücken.
Nachdem TwinBIM geöffnet wurde, müssen das Modell und die Umgebung ausgerichtet werden.
Schritt 1: Definieren Sie die Etage

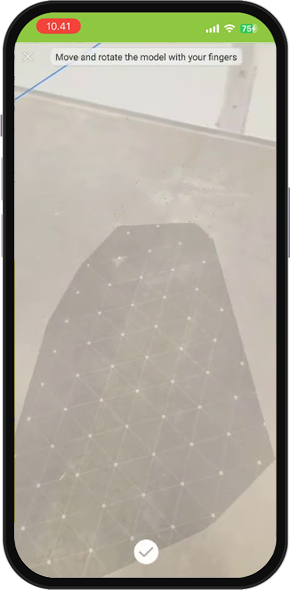

Halten Sie das Gerät in normaler oder leicht erhöhter Höhe. Richten Sie nun die Kamera auf den Boden.
Sobald die Etage definiert ist, bewegen Sie das Gerät in Richtung der Etage, um sicherzustellen, dass die Etage korrekt an der Oberfläche ausgerichtet ist.
Schritt 2: Richten Sie das Modell auf die Umgebung aus

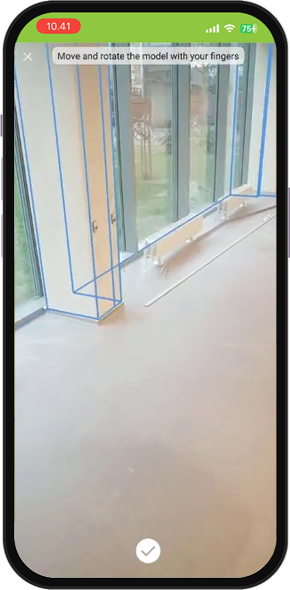

Als nächstes muss das Modell ausgerichtet werden. Verwenden Sie einen Finger, um den Raum zu verschieben, oder zwei Finger, um das Modell zu drehen. Es wird empfohlen, Wände oder Säulen zu verwenden, um das Modell korrekt auszurichten.
Schritt 3: Beginnen Sie mit der Nutzung von TwinBIM

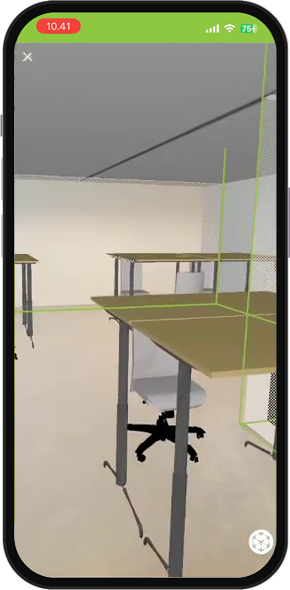

Wenn das Modell und die Umgebung ausgerichtet sind, drücken Sie auf das Häkchen unten. Das Modell wird geladen und als Überlagerung über der Umgebung angezeigt.
Bei Bedarf kann die Ausrichtung durch Drücken des -Icons in der unteren rechten Ecke neu vorgenommen werden.

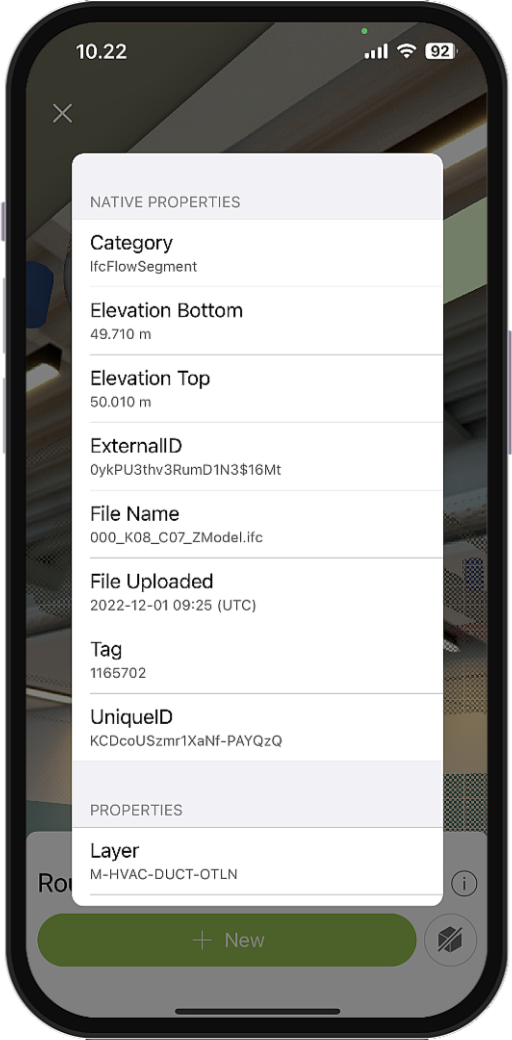

Wenn TwinBIM aktiv ist, stehen dieselben Funktionen wie bei der alleinigen Anzeige des 3D-Modells zur Verfügung. Objekte können gedrückt werden, und mehr Informationen können angezeigt werden. Es ist auch möglich, neue Registrierungen zu erstellen.
Objekte können ausgeblendet und die Transparenz des Modells angepasst werden.
