Wie man Mengen in InfraField verwendet

Dieser Artikel behandelt die Verwendung der Mengen-Funktion von Dalux InfraField, um die Eigenschaften von Objekten zusammenzufassen und die Unterschiede zwischen Flächen und/oder Achsen zu messen.

Es gibt 3 Hauptarten, Mengen in InfraField zu verwenden.

1. Sie können Filter basierend auf Objekten erstellen und Mengen aus Eigenschaften extrahieren.
2. Sie können das Volumen von zwei Terrainoberflächen vergleichen und die Volumendifferenz berechnen.
3. Vergleichen Sie eine Fläche mit einer Achse und berechnen Sie die Differenz in Metern.

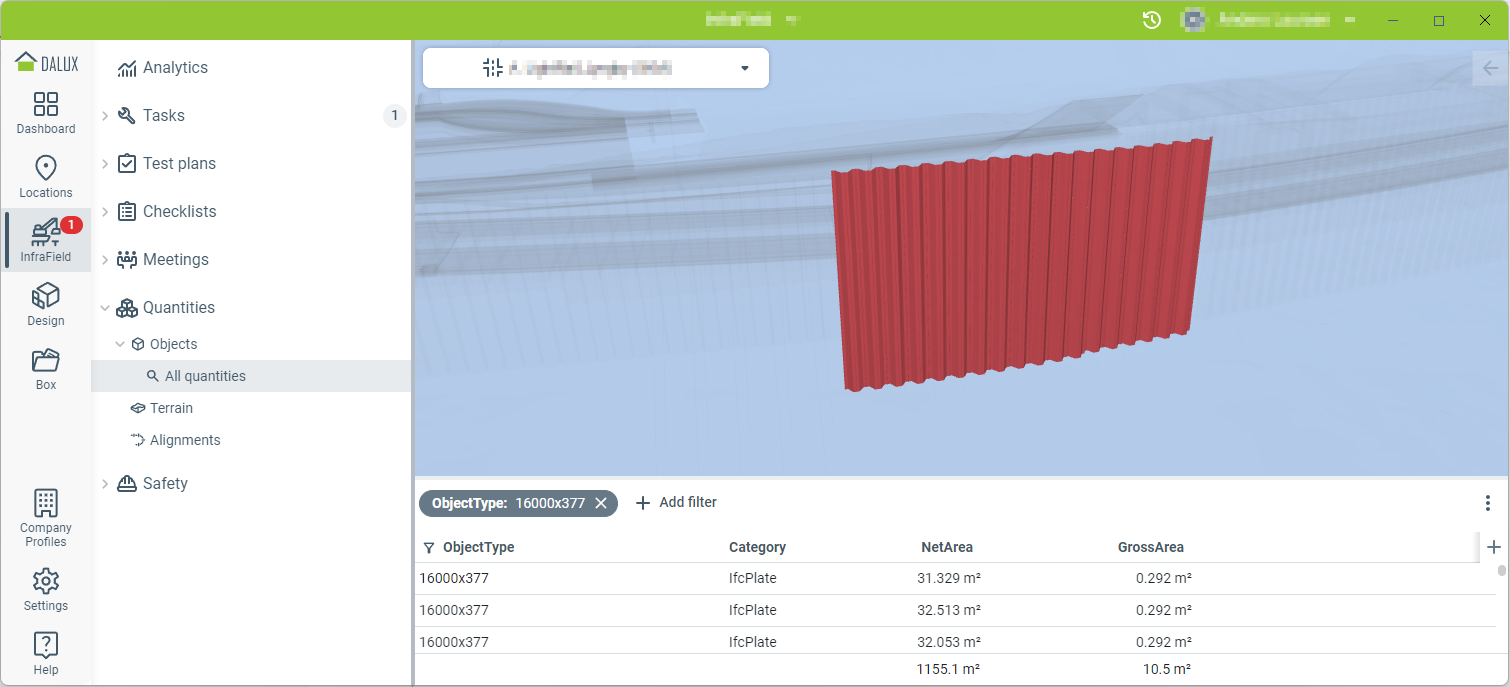

Objekte

Sie können BIM-Daten innerhalb eines bestimmten Bauwerks oder Bereichs filtern, indem Sie Objekteigenschaften verwenden, um Mengen zu erzeugen, die dann in Tabellenkalkulationen exportiert oder als Filter gespeichert werden können.

Selektor: Wählen Sie die Struktur oder den Bereich, den Sie anzeigen möchten.

Klicken Sie , um dies als Filter zu speichern oder Daten in eine Tabellenkalkulation zu exportieren.

Lesen Sie hier mehr über das Filtern von Daten und das Erstellen von Filtern: Mehr erfahren über Mengen.

Umgebung

Die Mengen-Funktion von InfraField vergleicht zwei Oberflächen und berechnet die Differenz zwischen ihnen in Volumen.

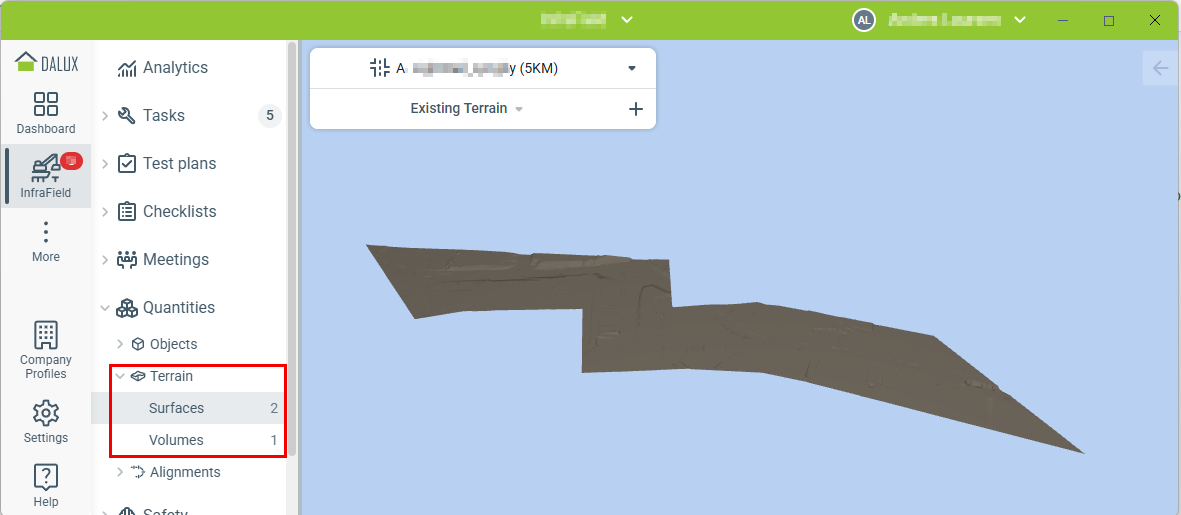

Navigieren Sie zu:

InfraField Mengen Umgebung

• Oberfläche: Hier definieren Sie die Oberflächen, die Sie für Volumenberechnungen und Ausrichtungen verwenden möchten.
• Volumen: Hier berechnen Sie den Unterschied zwischen den ausgewählten Flächen.

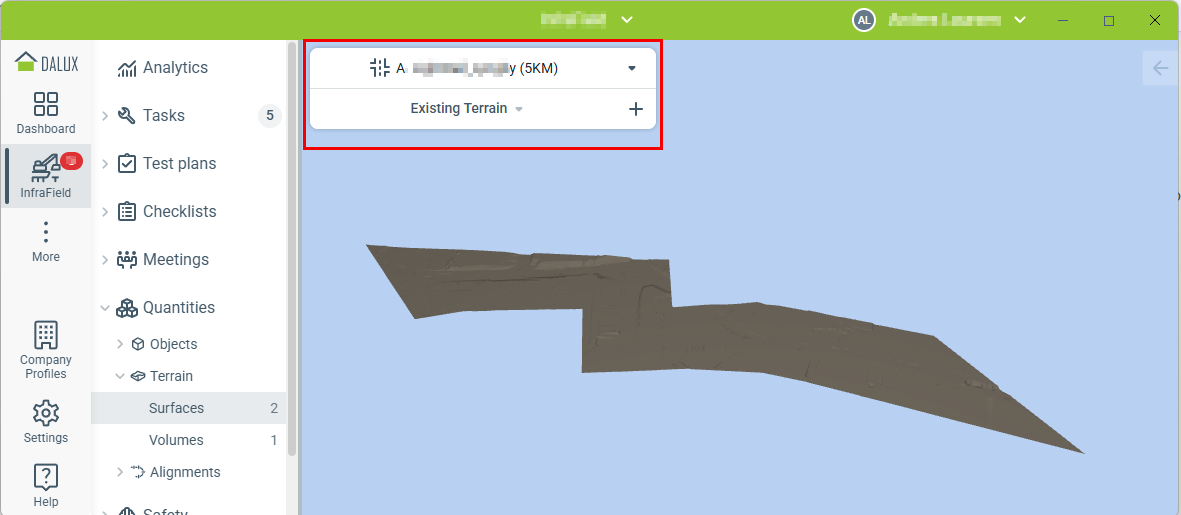

Flächen

Flächen werden verwendet, um Mengen zu erzeugen, indem sie miteinander oder mit Achsen verglichen werden. Sie werden erstellt, indem Objekte aus Modelldaten ausgewählt werden.

• Bereichsauswahl: Wählen Sie den Bereich aus, den Sie anzeigen möchten
• Erstellen: Eine neue Oberfläche erstellen (siehe unten)
• Volumen wählen: Wählen Sie eine Oberfläche aus, die angezeigt und/oder bearbeitet werden soll (siehe unten)

Neue Oberfläche erstellen

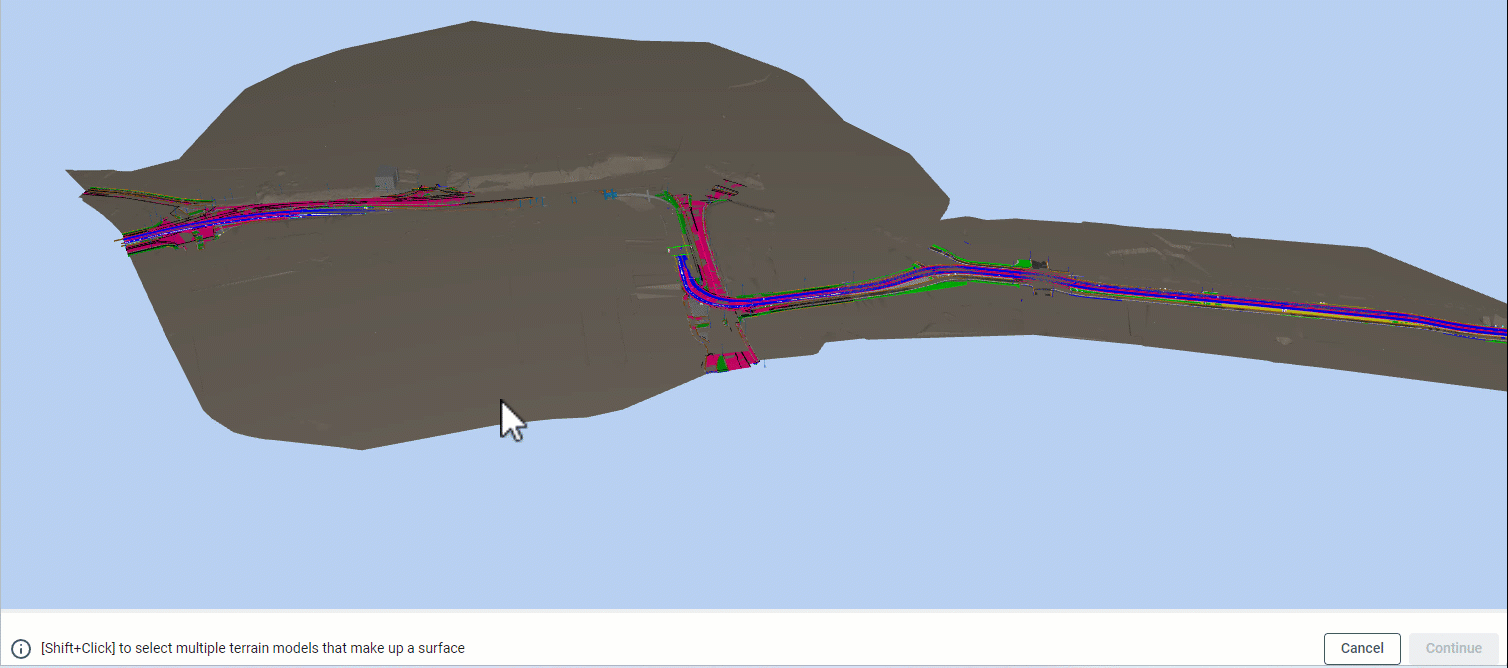

Beim Erstellen einer neuen Oberfläche wählen Sie die Oberflächen in der Modellansicht aus. Beginnen Sie, indem Sie auf das Symbol klicken, und halten Sie die Shift-Taste gedrückt, um mehrere Flächen auszuwählen. Wenn Sie mit der Auswahl fertig sind, klicken Sie auf 'Weiter' und geben Sie einen Namen ein, bevor Sie auf 'Erstellen' klicken.

Eine Fläche bearbeiten

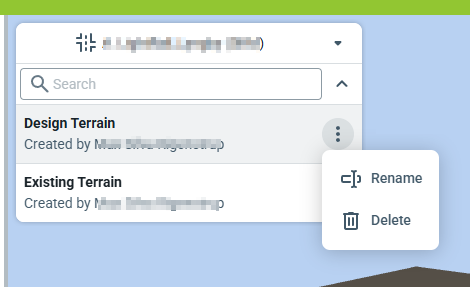

Klicken Sie auf die 3 Punkte neben einer Fläche, um sie zu bearbeiten.

Umbenennen: Benennt die ausgewählte Oberfläche um.

Löschen: Löscht die ausgewählte Oberfläche. Daten werden dauerhaft gelöscht und können nicht wiederhergestellt werden. Das Modell wird durch diese Handlung nicht beeinflusst.

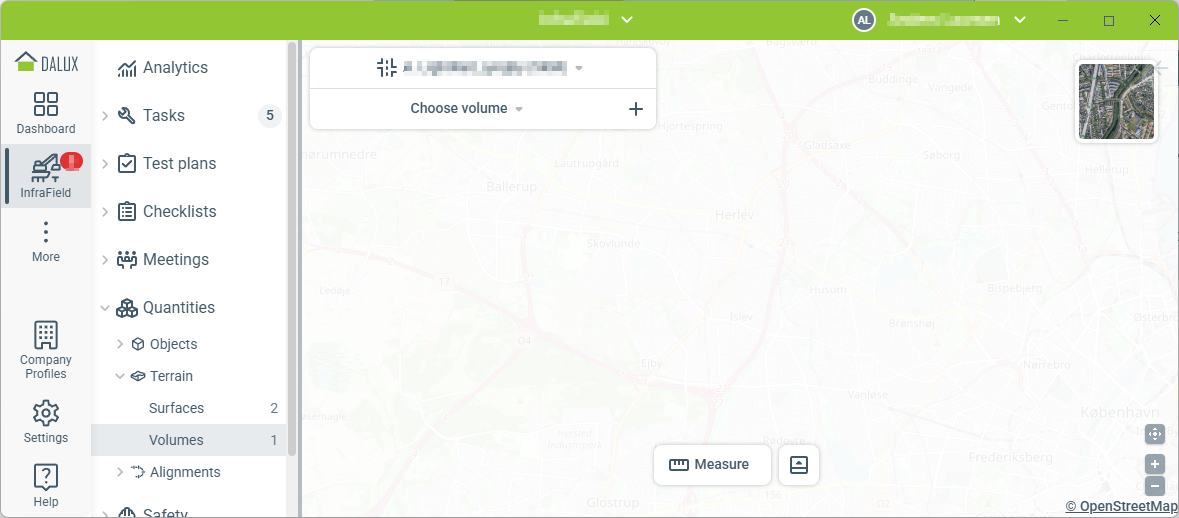

Volumina

Volumen werden berechnet, indem zwei Flächen verglichen werden oder eine Fläche mit einer definierten Höhe verglichen wird. Sie werden auf der Karte als farbcodierte Bereiche angezeigt und zeigen Schneide- und Auffüllzonen an.

• Bereichsauswahl: Wählen Sie den Bereich aus, den Sie anzeigen möchten
• Wählen: Wählen Sie ein Volumen aus, das angezeigt und/oder bearbeitet werden soll (Siehe unten)
• : Erstellen Sie eine neue Zeile für die Volumenberechnung. (Siehe unten)
• Messen: Bereichs- oder Linienmessung hinzufügen; Daten werden nicht gespeichert, wenn Sie diese Seite verlassen.
• Unteres Panel öffnen: Öffnen Sie die Liste der Volumen (siehe unten)

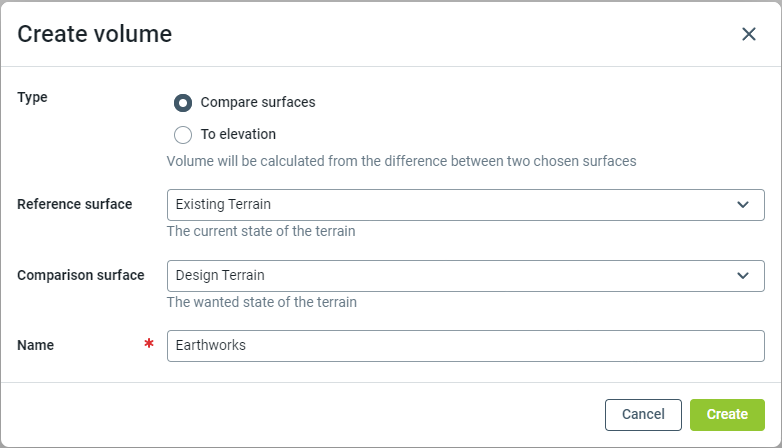

Neue Volumen erstellen

Typ: Wählen Sie aus, wie die Volumina berechnet werden sollen

• Flächen vergleichen: Wählen Sie zwei Flächen aus, die für die Berechnung verwendet werden sollen.
• Zur Höhe: Wählen Sie eine Oberfläche und eine Höhe für die Berechnung.

Referenzfläche (wenn Sie Flächen vergleichen): Wählen Sie die Fläche, die als Referenzfläche dient. Dies sollte der aktuelle Zustand der Umgebung sein.

• Cut gibt an, wie viel von der Referenzoberfläche entfernt werden muss.
• Fill gibt an, wie viel Sie zur Referenzoberfläche hinzufügen müssen.

Vergleichsfläche: Wählen Sie die Oberfläche für die Berechnung, z. B. ein Terrain- oder Formationsmodell.

Höhe (wenn Sie mit einer Höhe vergleichen): Geben Sie die für die Berechnung zu verwendende Höhe ein.

Name: Dies identifiziert die Fläche in der Listenansicht.

Ein Volumen bearbeiten

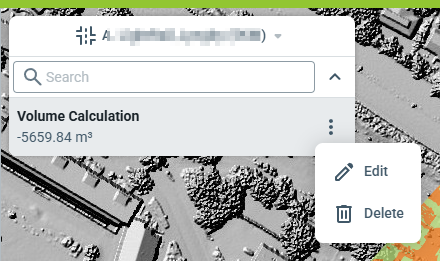

Klicken Sie auf die 3 Punkte neben einem Volumen, um es zu bearbeiten.

• Bearbeiten: Bearbeitet die ausgewählte Volumenberechnung. Berechnungen werden automatisch aktualisiert, nachdem Sie Ihre Arbeit gespeichert haben.
• Löschen: Löscht die ausgewählte Volumenberechnung. Daten werden dauerhaft gelöscht und können nicht wiederhergestellt werden.

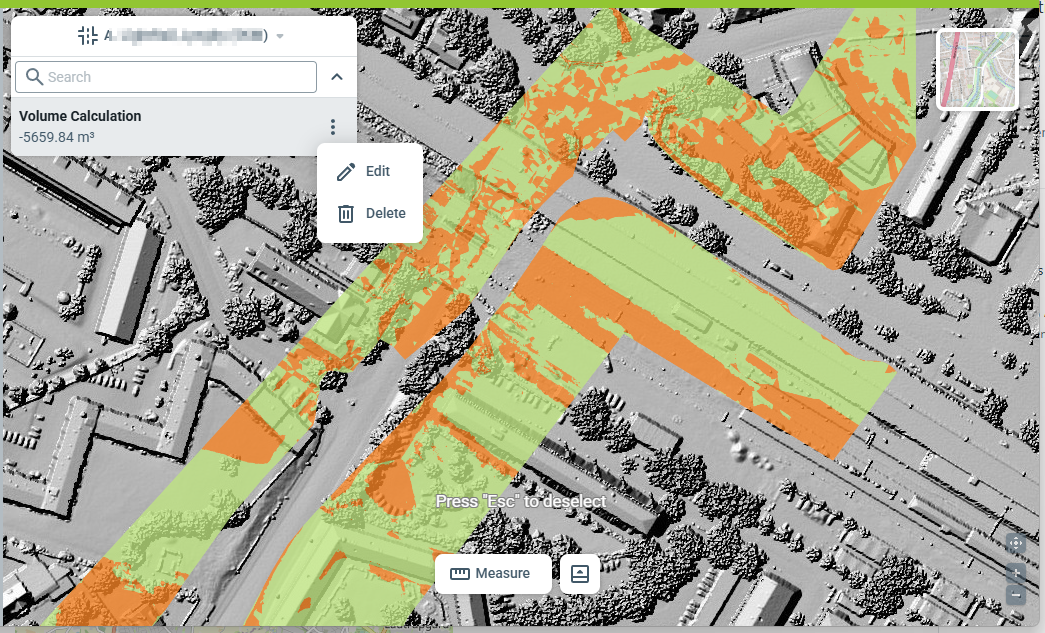

Grün zeigt Auffüllen an, während Orange Schneiden anzeigt (siehe unten für Details).

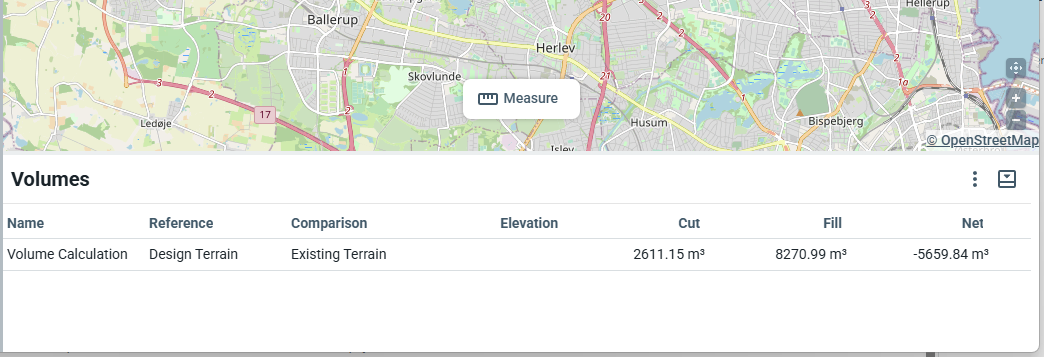

Untere Leiste

• Mehr: Klicken Sie auf die 3 Punkte, um Daten in eine Tabelle zu exportieren.
• Leiste schließen: Klicken Sie hier, um die Leiste zu schließen.

Jede Zeile der Volumenberechnung besteht aus folgenden Informationen:

•
  • Name: Bezeichnet den Namen der Berechnung.
  • Referenz: Referenzoberfläche, die in der Berechnung verwendet wird.
  • Vergleich: Vergleichsfläche, die in der Berechnung verwendet wird (leer, wenn eine Höhe verwendet wird).
  • Höhe: Höhe, die in der Berechnung verwendet wird (leer, wenn eine Fläche verwendet wird).
  • Cut: Volumen, das von der Referenzoberfläche entfernt werden soll.
  • Fill: Volumen, das zur Referenzoberfläche hinzugefügt werden soll.
  • Netto: Gesamtvolumen (Cut-Fill)

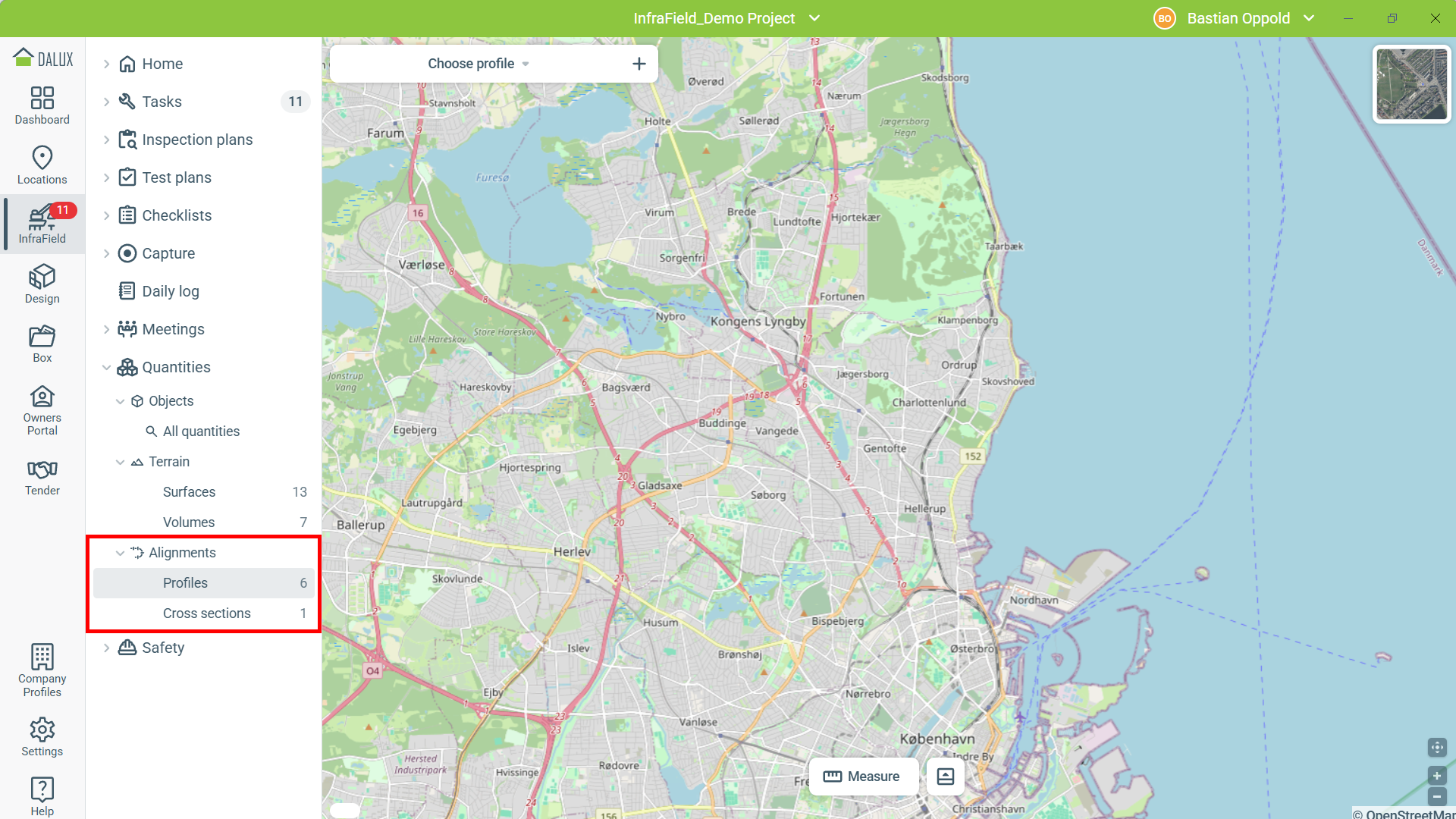

Ausrichtungen

Die Registerkarte Ausrichtungen vergleicht eine Oberfläche mit einer Ausrichtung und zeigt den Höhenunterschied entlang der Ausrichtung an.

• Profil wählen: Wählen Sie ein zuvor erstelltes Profil aus, um es auf der Karte anzuzeigen.
• Erstellen: Erstellen Sie ein neues Profil (siehe unten).
• Messen: Bereichs- oder Linienmessung hinzufügen; Daten werden nicht gespeichert, wenn Sie diese Seite verlassen.
• Unteres Bedienfeld öffnen: Öffnet die Höhenkarte der Ausrichtung (siehe die Profilkartenansicht unten).

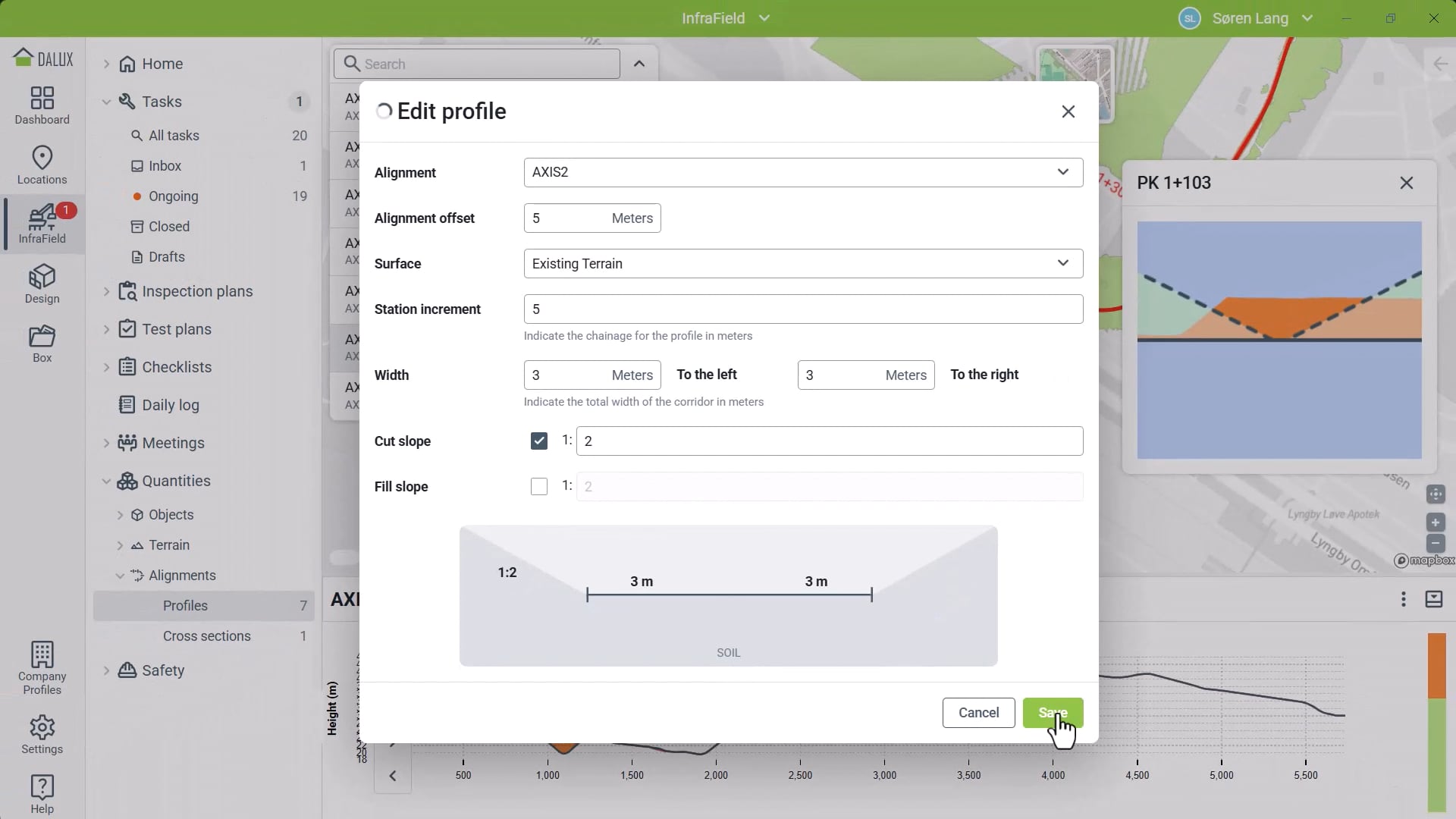

Neues Profil erstellen

Ausrichtung: Wählen Sie eine Ausrichtung aus, die für dieses Profil verwendet werden soll.

Ausrichtungsversatz: Die Ausrichtung vertikal verschieben.

Oberfläche: Wählen Sie eine Oberfläche aus, die verwendet wird, um Mengen in Verbindung mit der Breite und der Schneid-/Auffüllneigung zu berechnen.  (siehe Flächen)

Stationsinkremente: Platzhalter für zukünftige Entwicklung.

Breite: Wird zusammen mit der Oberfläche und der Schneid-/Auffüllneigung zur Berechnung der Mengen verwendet. Kann nach rechts und nach links angepasst werden.

Schneidneigung: Der Winkel der Neigung, wenn die Ausrichtung unter der Oberfläche liegt, wird zusammen mit der Oberfläche und der Breite zur Berechnung der Mengen verwendet.

Auffüllneigung: Der Winkel der Neigung, wenn die Ausrichtung über der Oberfläche liegt, wird zusammen mit der Oberfläche und der Breite zur Berechnung der Mengen verwendet.

Ein Profil bearbeiten

Klicken Sie auf die 3 Punkte neben einem Profil, um es zu bearbeiten.

• Bearbeiten: Bearbeiten Sie das ausgewählte Profil (siehe oben).
• Löschen: Löschen Sie das ausgewählte Profil. Daten werden dauerhaft gelöscht und können nicht wiederhergestellt werden.

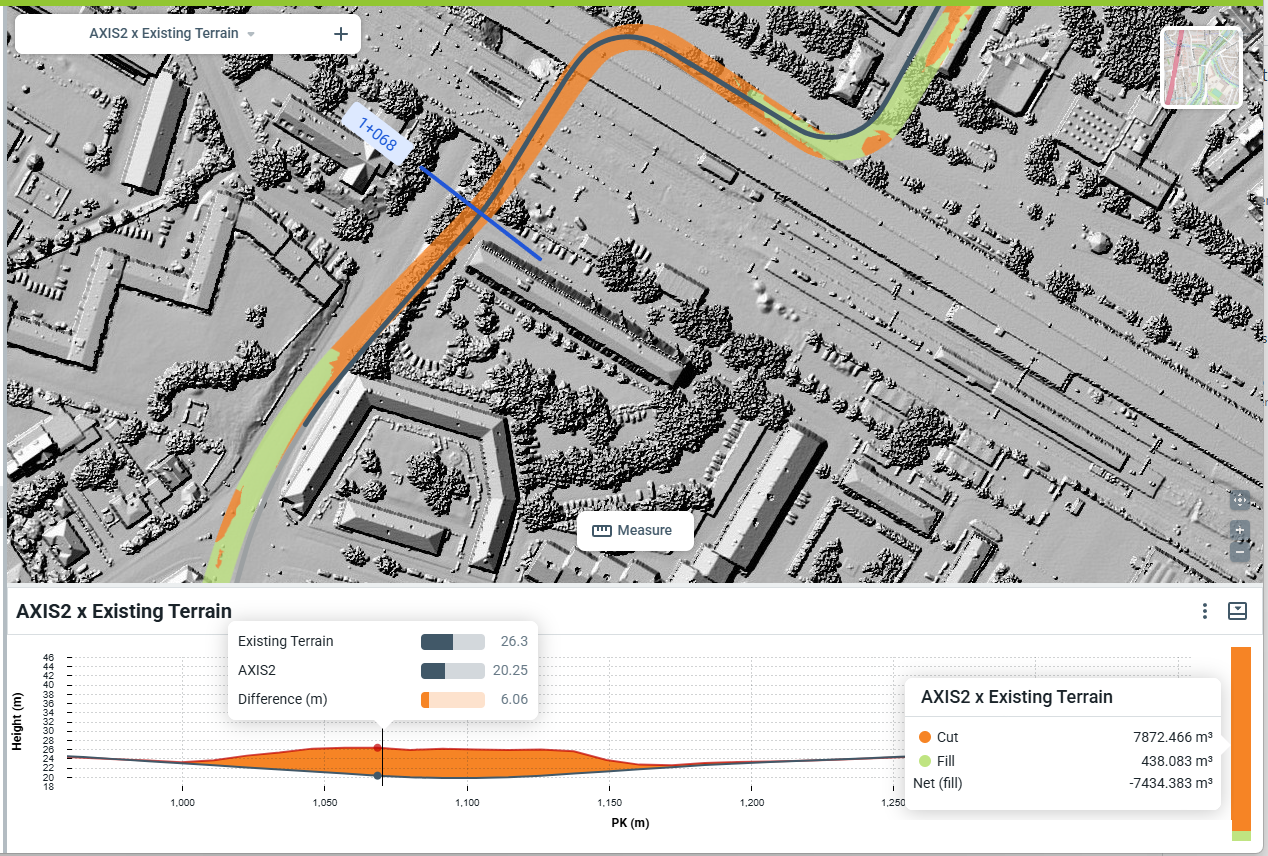

Profilkartenansicht

Öffnen Sie das untere Panel, um die Höhenkarte des Profils anzuzeigen.

Unterschiede werden farbcodiert:

• Orange: Die Ausrichtung liegt unterhalb der Oberfläche.
• Grün: Die Ausrichtung liegt oberhalb der Oberfläche.

• Mehr: Klicken Sie auf die 3 Punkte, um Daten in eine Tabelle zu exportieren.
• Leiste schließen: Klicken Sie hier, um die Leiste zu schließen.

Bewegen Sie die Maus entlang des Profils unten, um den Unterschied zu sehen und die Stationsinkremente auf der Karte hervorzuheben.

Verwenden Sie das Mausrad, um in die Höhenkarte hinein- oder herauszuzoomen. Eine dunkle Linie zeigt den vergrößerten Bereich neben dem Profil auf der Karte an.

Querschnitte

Mit Querschnitten können Sie das Volumen einzelner Schichten über eine definierte Länge Ihrer Achse berechnen.

• Bereichsauswahl: Wählen Sie den Bereich aus, den Sie anzeigen möchten
• Querschnitt wählen: Wählen Sie einen zuvor erstellten Querschnitt aus, um ihn anzuzeigen und/oder zu bearbeiten (siehe unten)
• : Neuen Querschnitt für die Volumenberechnung erstellen. (Siehe unten)
• Unteres Panel öffnen: Öffnen Sie die Liste der Volumen (siehe unten)

Neuen Querschnitt erstellen

Beim Erstellen eines neuen Querschnitts füllen Sie den Dialog entsprechend Ihren Bedürfnissen aus:

• Name
• Ausrichtung: Wählen Sie eine Ausrichtung aus den in Ihrem Projekt verfügbaren aus
• Startstation (PK) & Endstation (PK): Definieren Sie die Länge Ihres Querschnitts für Ihre Berechnung. Bewegen Sie den Mauszeiger über das Symbol neben Ihrer Ausrichtung, wenn Sie sich über die genaue Stationierung nicht sicher sind.
• Schichten: Richten Sie die einzelnen Schichten Ihres Querschnitts ein. Dalux verwendet die Messungen von der Startstation für die Berechnungen.

Schichten erstellen

Wenn Sie auf Schicht erstellen klicken, öffnet sich das Modell an Ihrer definierten Startstation. Sie können Ihre Maus verwenden, um zu schwenken, zu zoomen oder zu drehen, müssen aber immer innerhalb des Bereichs dieses Abschnitts arbeiten.

Zeichnen Sie die Geometrie der Schicht, die Sie einrichten möchten, indem Sie auf ihre Ecke klicken und ein Polygon zeichnen.

Sie können die Form durch Ziehen der Ecken bearbeiten oder neue Ecken hinzufügen, indem Sie von einer Kante aus ziehen. Verwenden Sie Strg+Z oder Strg+Y, um Aktionen rückgängig zu machen oder wiederherzustellen, damit Ihr Endergebnis die benötigte Genauigkeit hat

Wenn Sie fertig sind, klicken Sie auf 'Speichern', um die Geometrie zu bestätigen. Geben Sie dieser Schicht einen Namen und wählen Sie eine Farbe aus.

Wiederholen Sie diesen Vorgang für jede Schicht, die Sie berechnen möchten.

Wenn Sie fertig sind, klicken Sie auf 'Speichern', um Ihren Querschnitt zu erstellen.

Berechnete Querschnittsschichten

Wählen Sie Ihren Querschnitt oben aus, um die Mengen jeder Schicht im unteren Bereich anzuzeigen. Die Volumen jeder Schicht werden basierend auf Ihrer gezeichneten Geometrie und den angegebenen Start- und Endstationen berechnet:
