Modellvalidierung für BIM-Koordinatoren

Als BIM-Koordinator ermöglicht Ihnen Dalux, eine Reihe vordefinierter Regeln zu erstellen und Ihren verschiedenen Design-Teams bereitzustellen, damit sie ihre Modelle vor dem Einreichen selbst bewerten können. Auf diese Weise können Sie sich auf die entscheidenden Aspekte der Designkoordination konzentrieren, ohne elementare Mängel an die Designteams delegieren zu müssen.

Infolgedessen können Architekten und Ingenieure die Modellvalidierung verwenden, um ihr Modell zu überprüfen, sofort Änderungen vorzunehmen und Sie sowie das Designteam über Fragen oder Änderungsanfragen zu benachrichtigen.

Aktivieren Sie die Eigenkontrolle (Modellvalidierung)

Alle Mitglieder Ihres Designteams, die Zugriff auf die Funktion Modellvalidierung haben, können Ihre Anforderungssätze verwenden, um ihr Design automatisch auf Kollisionen, Abstände und die Gültigkeit von Metadaten zu testen.

Das Team kann mit Ihnen und miteinander kommunizieren, und Sie können offene Probleme während der Entwurfsphase verfolgen.

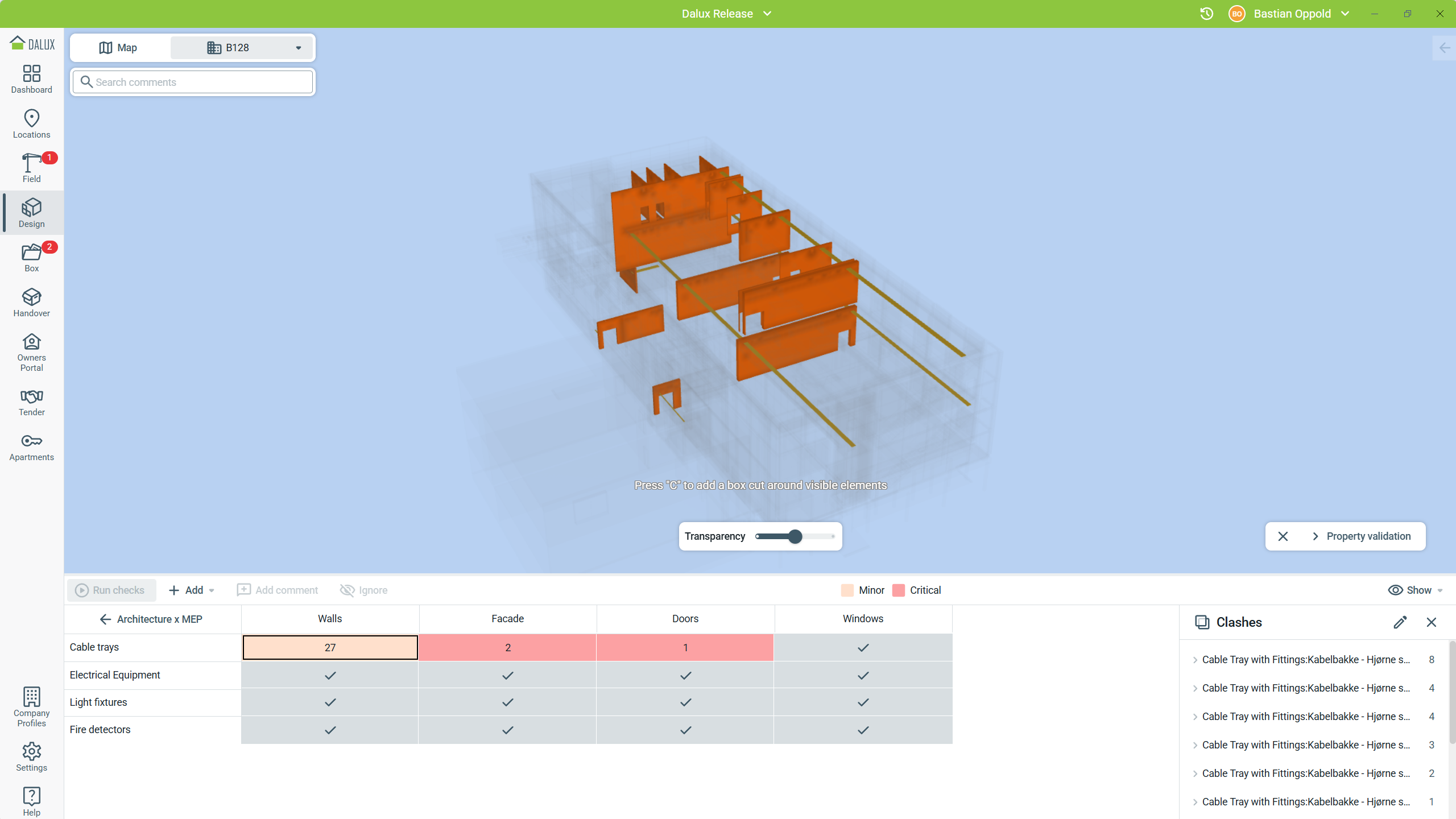

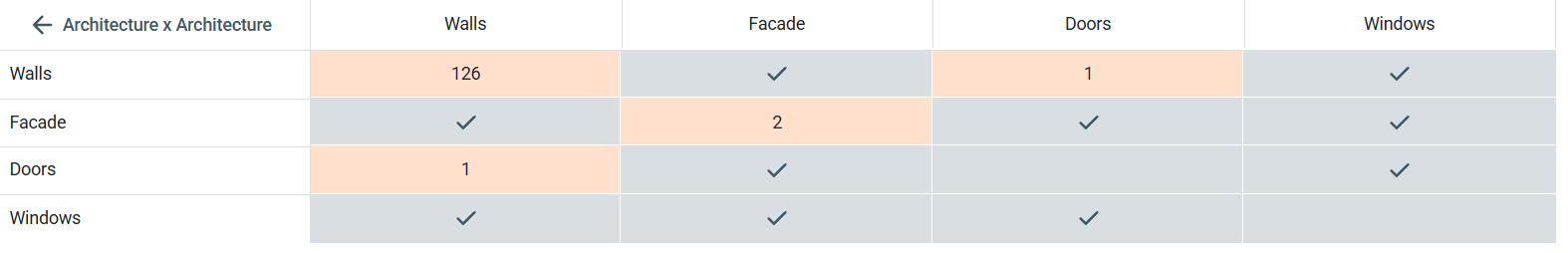

Ein Beispiel: Die Bewertung Ihres TGA-Planers könnte Ihnen Ergebnisse von Kollisionen und Abstandsprüfungen für technische Anlagen wie hier zurückgeben:

Die Anforderungen spiegeln die von der BEP (BIM Execution Plan) oder DDP (Digital Delivery Plan) in Ihrem Projekt festgelegten Regeln wider. Übliche Regeln, die für diese Funktion festgelegt werden, sind zum Beispiel:

• Für Architekten:
  • Kollisionen: Leitungen, die Durchbrüche und Brandschutzmaßnahmen erfordern könnten
  • Eigenschaftsprüfung: Brandschutzbewertung für Türen, Fenster und Wände
  • Eigenschaftsprüfung: Wärmedurchgangswerte für Nachhaltigkeitsanalysen
• Für Tragwerksplaner:
  • Kollisionen: Überprüfen, wo Leitungen verlaufen
  • Eigenschaftsprüfung: Strukturelle Materialeigenschaften für Objekte
• Für TGA-Planer:
  • Kollisionen: Leitungen, die mit anderen strukturellen Objekten kollidieren
  • Eigenschaftsprüfung: Systemklassifikationen für Belüftung und Wasser
  • Abstände: Genug Platz für Sprinkler
• Für Elektrotechniker:
  • Kollisionen: Verkabelung mit anderen Leitungen/technischen Anlagen oder strukturellen Objekten
  • Eigenschaftsprüfung: Spannung, Helligkeit usw.
  • Abstände: Zwischen Verkabelung und anderen Leitungen/Technischen Anlagen

Administration

Aktivieren Sie die Funktion und geben Sie allen Parteien Zugriff, die Prüfungen an ihren Modellen durchführen sollen. Richten Sie dann Regeln für jeden der Fachbereiche entsprechend den oben genannten Anforderungen in Ihrem Projekt ein.

Dieser Artikel erklärt den Prozess im Detail: So richten Sie die Modellvalidierung ein

Fachbereiche

Richten Sie jeden Fachbereich entsprechend dem Designteam ein, z. B. für Architekten, Tragwerksplaner, TGA-Planer usw.

Erstellen Sie eine Objektgruppe für jede relevante Objektklasse in den Fachbereichen:

Lesen Sie den technischen Artikel, um zu erfahren, wie Sie Fachbereiche und Objektgruppen im Detail einrichten können: So richten Sie Fachbereiche und Objektgruppen ein.

Einrichtung von Kollisionen und Abständen

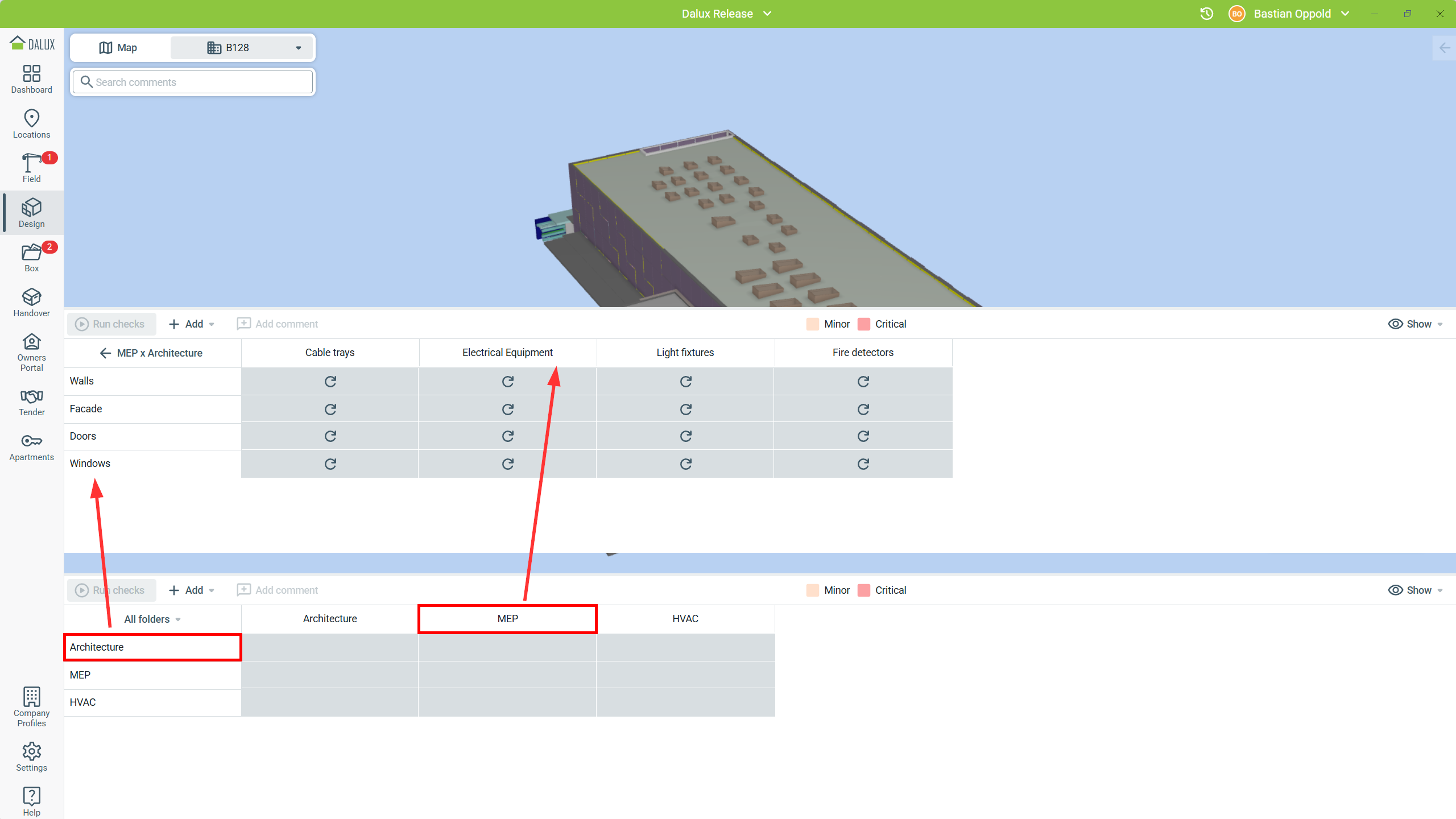

Legen Sie für jede Zelle in der Modellvalidierungs-Matrix die Regeln zu Kollisionen und Abständen fest, falls dies relevant ist. Wenn es für zwei Objektgruppen keine Regeln gibt, lassen Sie die Zelle leer. Wenn eine Regel kritisch ist und Designänderungen/Koordination entscheidend für die Lösung des Mangels sind, setzen Sie den Schweregrad auf 'Kritisch'.

Beispiele:

Kabelrinnen führen oft durch Wände, was bei der Wandgestaltung mit Durchbrüchen berücksichtigt werden sollte. Dies kann als Kollision mit geringer Schwere implementiert werden.

Jegliche Durchbrüche in tragenden Wänden könnten mit dem Schweregrad 'Kritisch' umgesetzt werden, da mögliche Änderungen am Design frühzeitig angegangen werden müssten, um eine umfangreiche Neugestaltung in einer späteren Projektphase zu vermeiden.

Prüfungen innerhalb derselben Objektgruppe, z. B. Tür gegen Tür, sind in der Regel nicht als Regel erforderlich.

Die Einrichtung kann so aussehen:

Einrichtung von Eigenschaftsregeln

Wenn Sie Ihre Eigenschaftsregeln einrichten, empfehlen wir, diese entsprechend Ihrem BEP oder DDP einzurichten. Durch die Einrichtung der Regeln, wie in diesem Beispiel, wird sichergestellt, dass alle Anforderungen methodisch geprüft werden und die Datenqualität über alle Projektphasen hinweg gewährleistet ist.

Oft haben Sie im Rahmen Ihrer BEP (BIM-Exekutionsplan) bzw. DDP (Digitaler Lieferplan) eine Liste von Eigenschaften, abhängig vom LOD, für die Sie eine Existenzprüfung einrichten sollten.

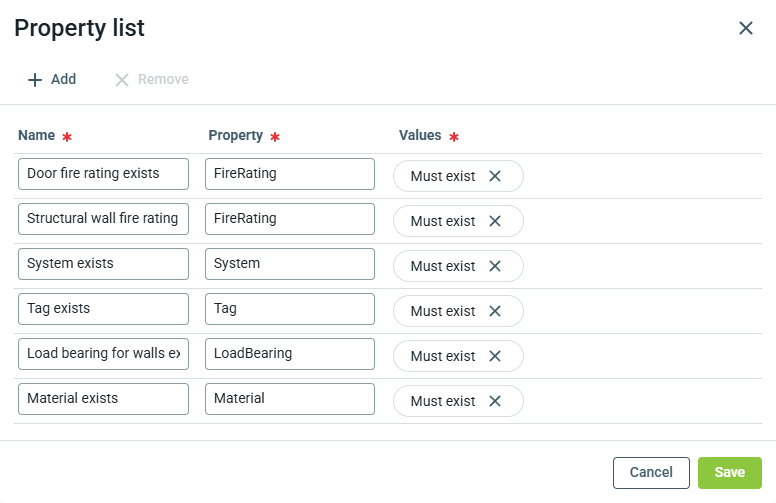

Viele davon sind in mehreren Fachbereichen erforderlich, wie Typbezeichnung, Material oder Abmessungen. Das resultierende Setup sieht so aus:

In einigen Fällen möchten Sie bestimmte Werte prüfen, wie Brandschutzklassen oder U-Werte. Für diese Fälle richten Sie spezielle Regeln entsprechend Ihren Anforderungen ein.

Richten Sie für beide Fälle Eigenschaftsregeln ein.

Einrichtung der Eigenschaftsprüfungen

Wenn Sie Ihre Eigenschaftsprüfungen einrichten, empfehlen wir, die Prüfungen entsprechend Ihren Designphasen oder dem erforderlichen LOD/LOI einzurichten.

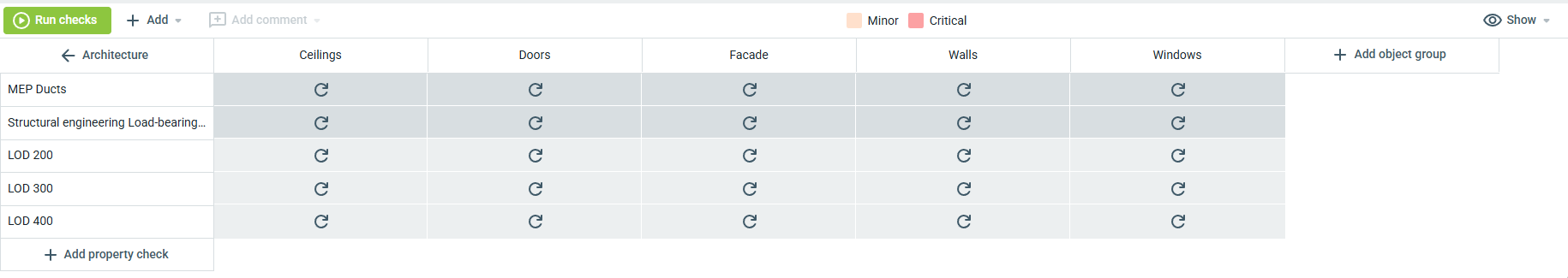

Jede Eigenschaftsprüfung sollte alle Objektgruppen berücksichtigen und die für diese Phase relevanten Eigenschaftsregeln enthalten. In diesem Beispiel zeigt das Endergebnis Prüfungen für LOD 200, 300 und 400 für Objektgruppen im Fachbereich Architektur.

Wählen Sie für jede Objektgruppe und jede Eigenschaftsprüfung alle Regeln aus, die von den gelieferten Modellen in dieser Designphase erfüllt werden müssen.

Lesen Sie diesen Artikel, um zu sehen, wie das Designteam dieses Setup verwendet: Modellvalidierung für Architekten und Ingenieure
