Dalux TwinBIM er augmented reality-funktionen i Dalux. Med TwinBIM kan en model vises som et overlay på den faktiske lokation. Denne funktion kræver en 3D model. Alt hvad du har brug for til at bruge TwinBIM er en mobil enhed.
Teknisk information
Understøttede Android-enheder kan ses her.
Understøttede iOS-enheder kan ses her.
Video
Sådan opsættes TwinBIM
Brugerrettigheder
Enhver på projektet kan få adgang til TwinBIM, da det er en del af Lokationer modulet. Der er ingen opsætning i Dalux for TwinBIM, da funktionen altid er aktiveret.
Teknisk information
TwinBIM fungerer for enhver IFC eller understøttet BIM software model uploadet til projektet. Dog skal modellen have definerede rum, og TwinBIM fungerer kun for ét rum ad gangen.
Sådan bruger du TwinBim
For at begynde at bruge TwinBIM skal du være på stedet og i det rum, hvor du ønsker at se modellen overlejret.

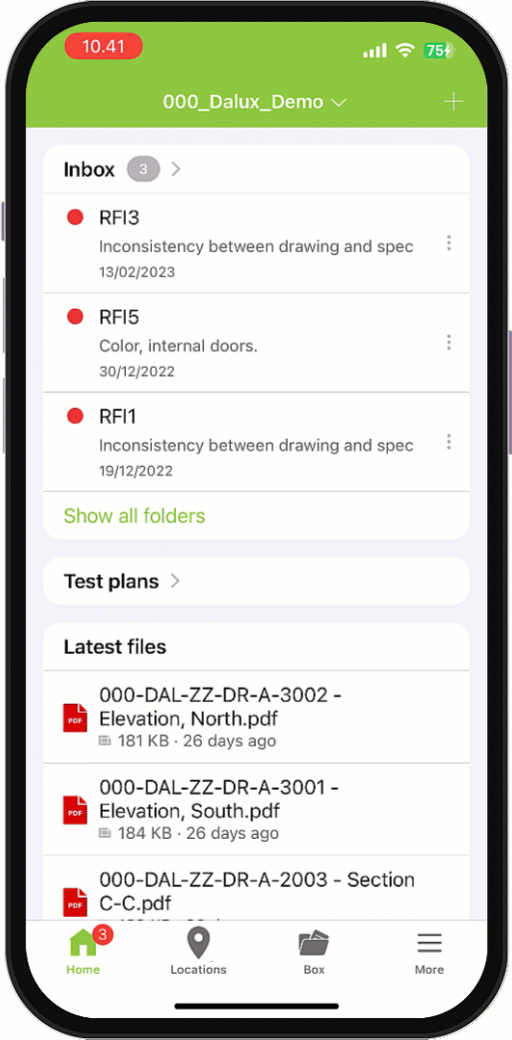

Åbn derefter Dalux Mobile. Find nu den samme lokation på en tegning eller i 3D. Gør dette ved at gå til Lokationer i bundmenuen. Find derefter den rigtige bygning og etage, hvor det er relevant. Bygningen vælges øverst på skærmen, og etagerne vælges nederst.
Når du er på det rigtige sted fysisk og i 3D-modellen, åbn TwinBIM ved at trykke på -ikonet nederst i venstre hjørne af din skærm.
Når TwinBIM er åbnet, skal modellen og miljøet koordineres.
Trin 1: Definér etagen

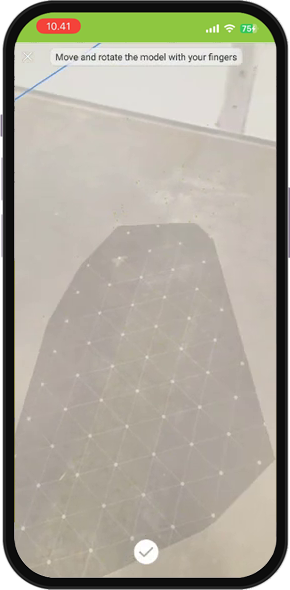

Hold enheden i normal eller let forhøjet højde. Peg nu kameraet mod gulvet.
Når gulvet er defineret, flyt enheden mod gulvet for at sikre, at gulvet er korrekt justeret til overfladen.
Trin 2: Justér modellen til miljøet

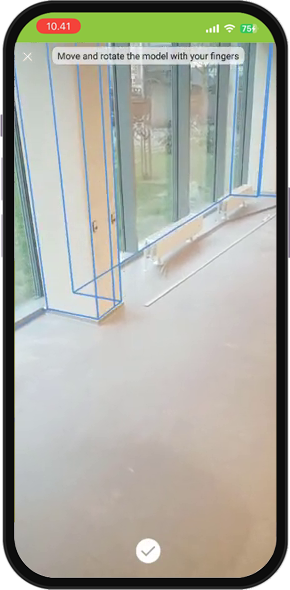

Dernæst skal modellen justeres. Brug én finger til at flytte rummet eller to fingre til at dreje og rotere modellen. Det anbefales at bruge vægge eller søjler til at justere modellen korrekt.
Trin 3: Start med at bruge TwinBim

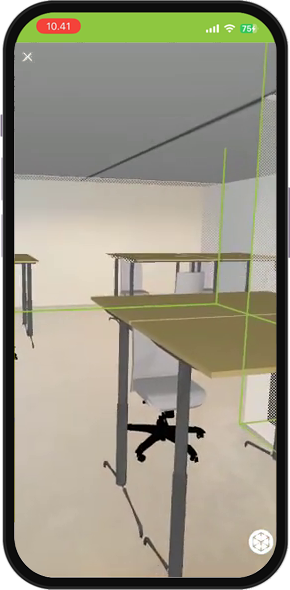

Når modellen og miljøet er justeret, tryk på fluebenet nederst. Modellen vil blive indlæst og vist som et overlay over virkeligheden.
Hvis det er nødvendigt, kan justeringen gøres om ved at trykke på -ikonet i nederste højre hjørne.

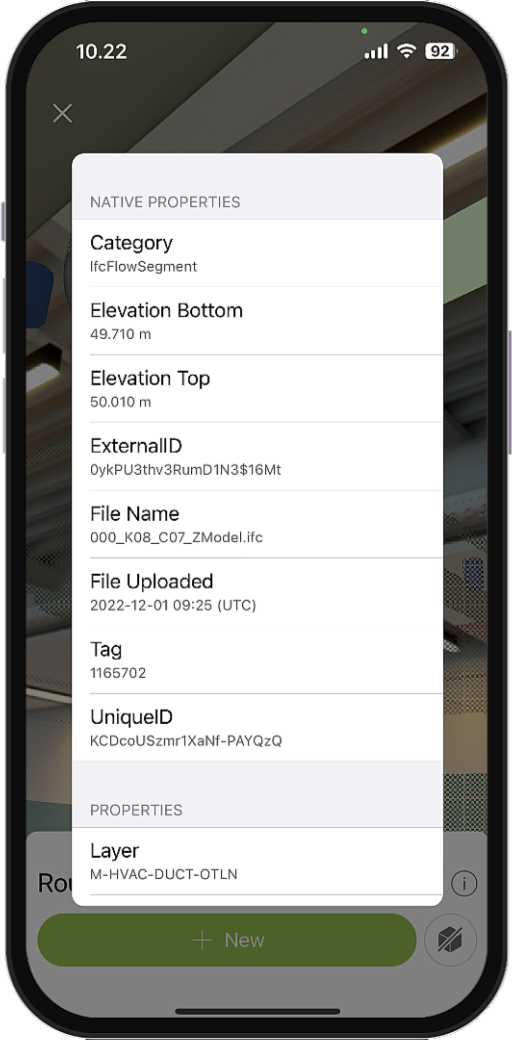

Når TwinBIM er aktiv, er de samme funktioner som ved visning af 3D-modellen alene tilgængelige. Objekter kan trykkes på, og mere information kan vises. Det er også muligt at oprette nye registreringer.
Objekter kan skjules, og modellens gennemsigtighed kan justeres.
