Sådan bruges Mængder i InfraField

Denne artikel dækker, hvordan man bruger Mængdefunktionen i Dalux InfraField til at opsummere egenskaberne af objekter og måle forskellene mellem overflader og/eller centerlinjer.

Der er 3 hovedmåder at bruge mængder i InfraField.

1. Du kan oprette filtre baseret på objekter og udtrække mængder fra deres egenskaber.
2. Du kan sammenligne volumenet af to terrænflader og beregne forskellen i volumen.
3. Sammenlign en overflade med en centerlinje og beregn forskellen i meter.

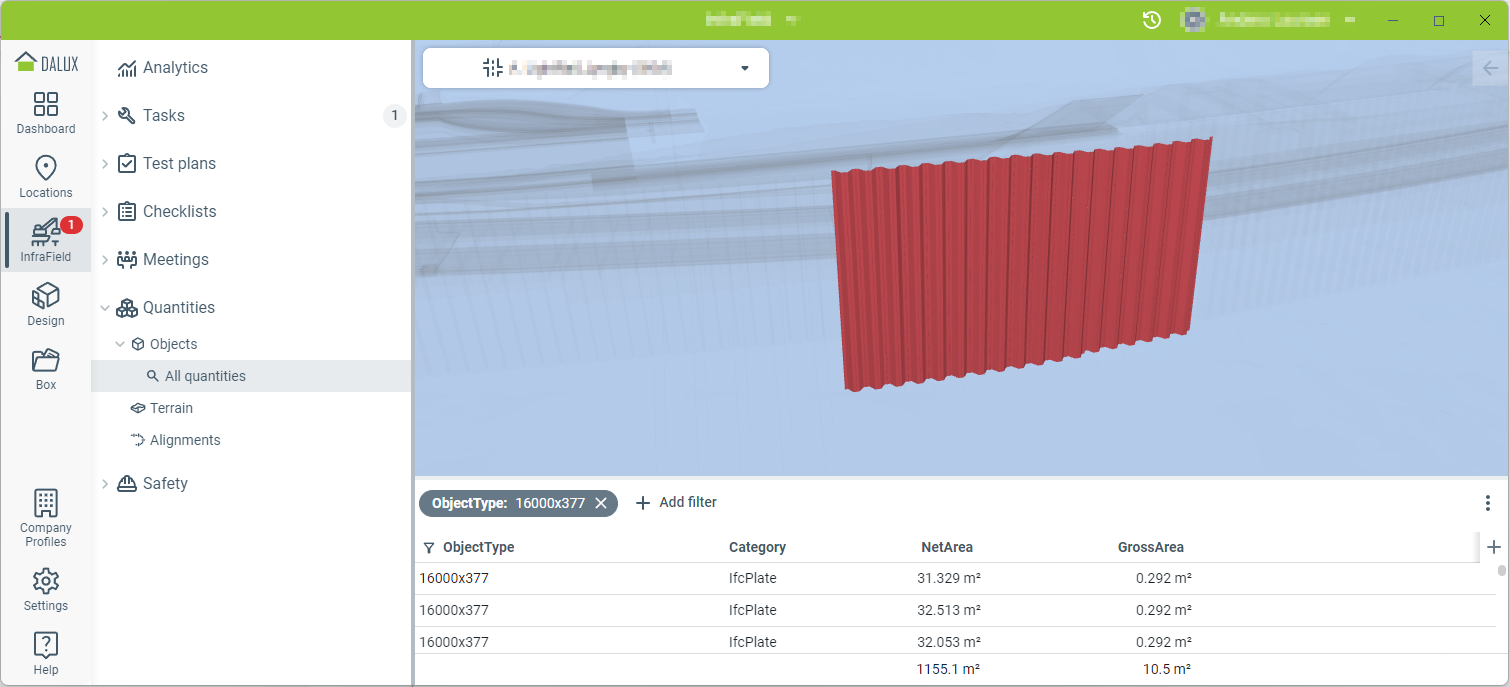

Objekter

Du kan filtre BIM-data inden for en specifik konstruktion eller område, ved at bruge objektegenskaber til at generere mængder, der derefter kan eksporteres til regneark eller gemmes som filtre.

Vælger: Vælg den konstruktion eller det område, du vil se.

Klik for at gemme dette som et filter, eller eksportér data til et regneark.

Læs mere om filtrering af data og oprettelse af filtre her: Sådan bruges Mængder.

Terræn

Funktionen for terrænmængder i InfraField vil sammenligne to overflader og beregne forskellen mellem dem i volumen.

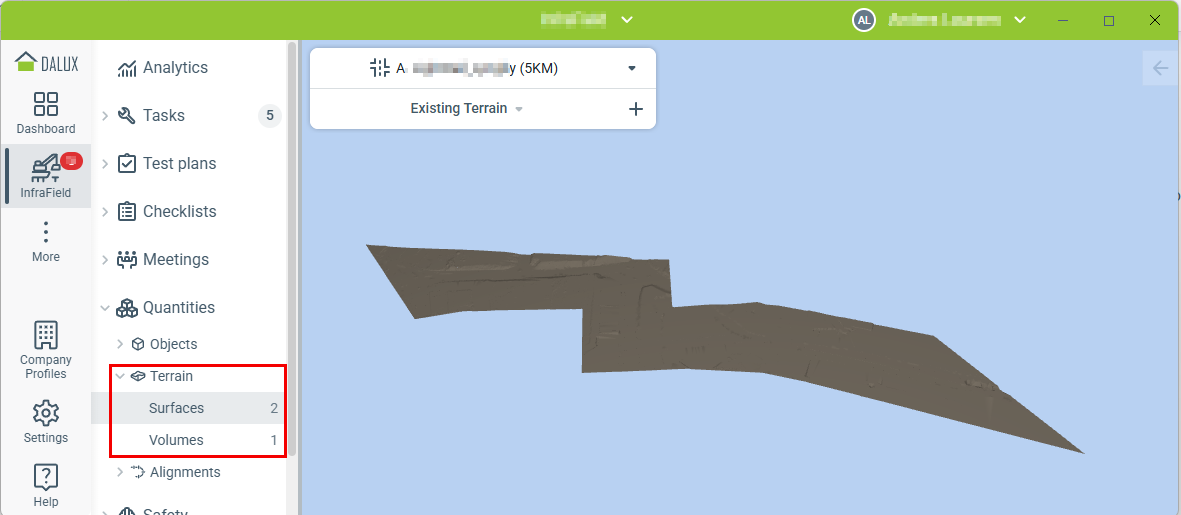

Navigér til:

InfraField Mængder Terræn

• Overflade: Her definerer du de overflader, du ønsker at bruge til volumenberegninger og centerlinjer.
• Volumen: Her beregner du forskellen mellem de valgte overflader.

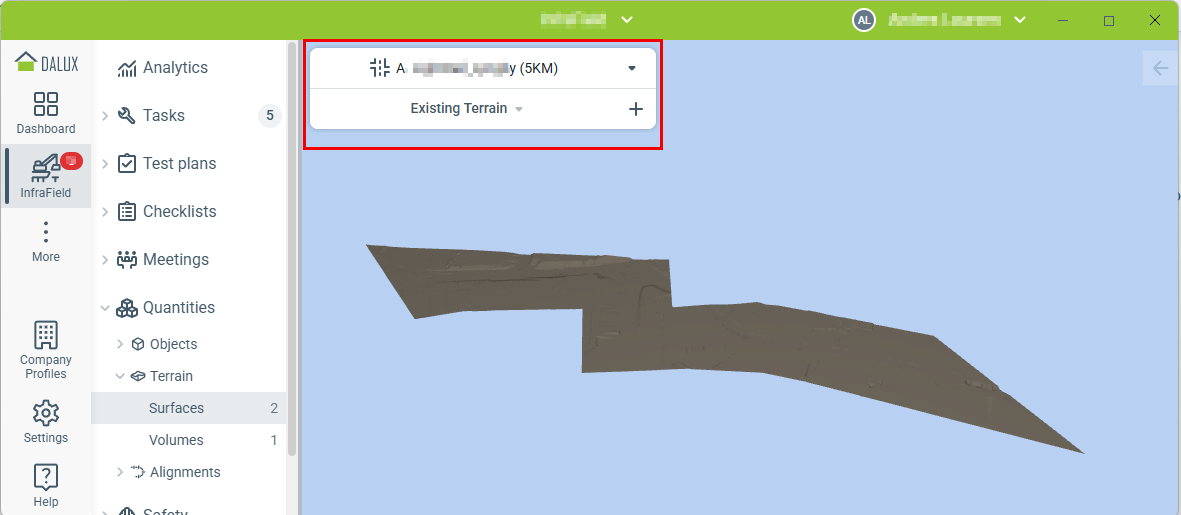

Overflader

Overflader bruges til at generere mængder ved at sammenligne dem med hinanden eller med centerlinjer. De er oprettet ved at vælge objekter fra modeldata.

• Områdevælger: Vælg det område, du vil vise
• Opret: opret en ny flade (se nedenfor)
• Vælg volumen: Vælg en overflade at vise og/eller ændre (se nedenfor)

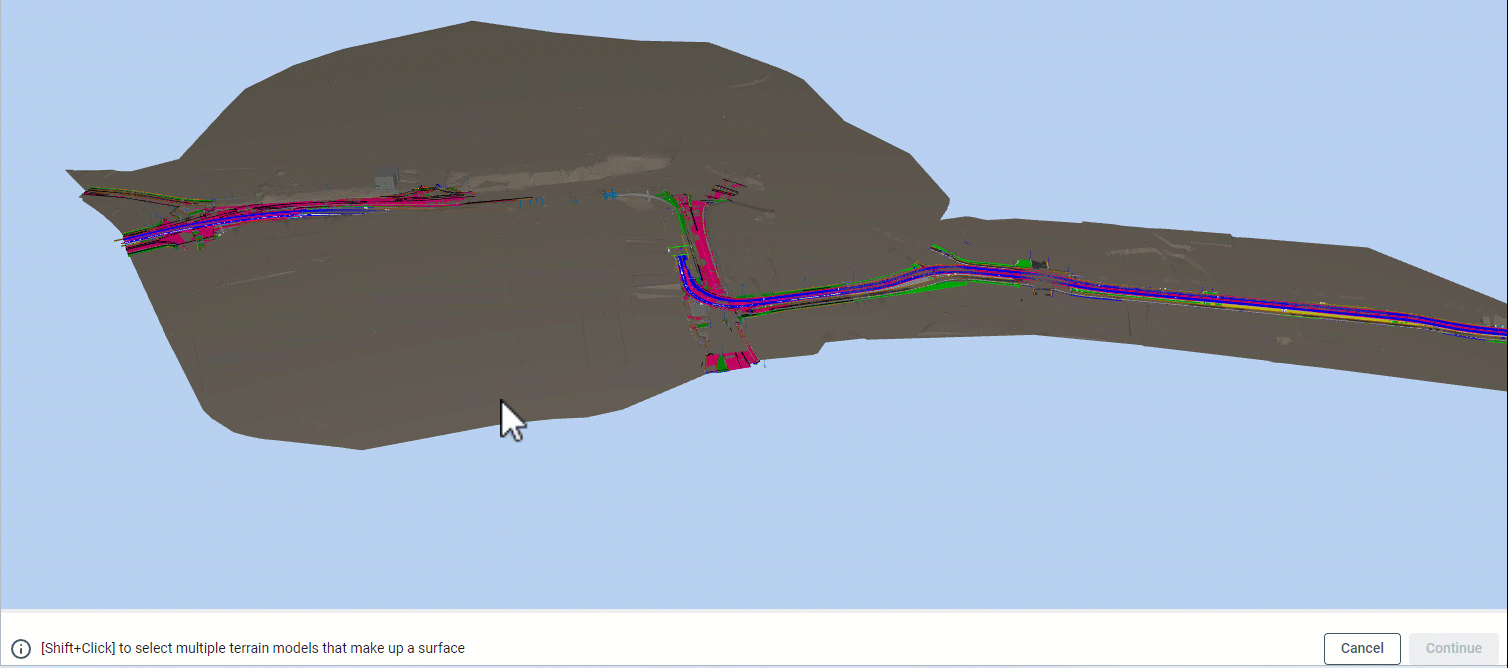

Opret ny overflade

Når du opretter en ny overflade, vælger du overfladerne i model-visningen. Start med at klikke på ikonet, og hold shift-tasten nede for at vælge flere flader. Når du er færdig med valget, klik på 'Fortsæt' og indtast et navn, før du klikker på 'Opret'.

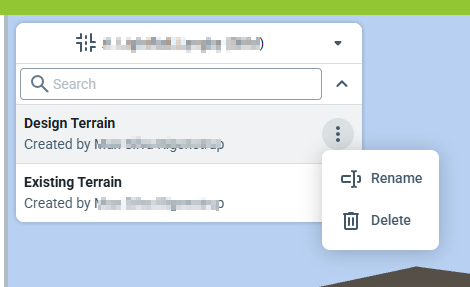

Rediger en overflade

Klik på de 3 prikker ved siden af en overflade for at redigere den.

Omdøb: Omdøb den valgte overflade.

Slet: Slet den valgte overflade. Data slettes permanent og kan ikke gendannes. Modellen påvirkes ikke af denne handling.

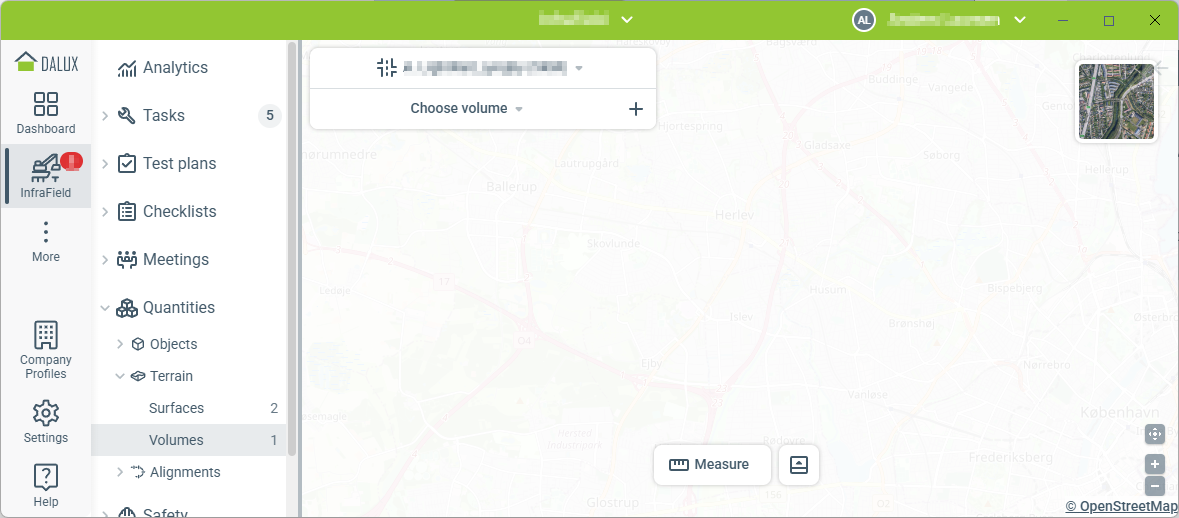

Volumener

Volumener beregnes ved at sammenligne to flader eller ved at sammenligne en flade med en defineret kote. De vises på kortet som farvekodede områder, der viser snit- og fyld zoner.

• Områdevælger: Vælg det område, du vil vise
• Vælg: Vælg et volumen at vise og/eller redigere (Se nedenfor)
• : Opret en ny række med volumen-beregning. (Se nedenfor)
• Mål: Tilføj området eller linjeopmåling; data vil ikke blive gemt, hvis du forlader denne side.
• Åbn bundpanel: Åbn listen over volumener (Se nedenfor)

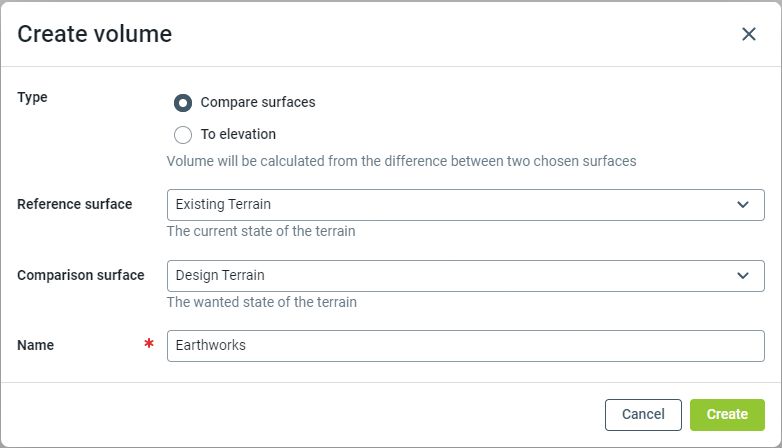

Opret ny volumen

Type: Vælg, hvordan du vil have volumenerne beregnet

• Sammenlign overflader: Vælg to overflader til at bruge i beregningen.
• Til kote: Vælg en flade og en kote, der skal bruges til udregningen.

Referenceflade (hvis du sammenligner flader): Vælg den flade, der skal være referencefladen. Dette bør være terrænets nuværende tilstand.

• Snit vil indikere, hvor meget der skal fjernes fra referencefladen.
• Fyld vil indikere, hvor meget du skal tilføje til referencefladen.

Sammenligningsflade: Vælg den flade, der skal bruges til udregningen, f.eks. et terræn eller en formationsmodel.

Kote (hvis du sammenligner med en kote): Indtast den kote, der skal bruges til udregningen.

Navn: Dette identificerer overfladen i listevisningen.

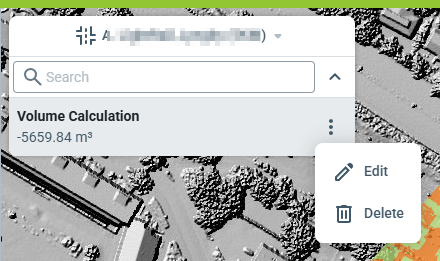

Rediger en volumen

Klik på de 3 prikker ved siden af en volumen for at redigere den.

• Rediger: Rediger den valgte volumenberegning. Beregninger opdateres automatisk, når du gemmer dit arbejde.
• Slet: Slet den valgte volumenberegning. Data slettes permanent og kan ikke gendannes.

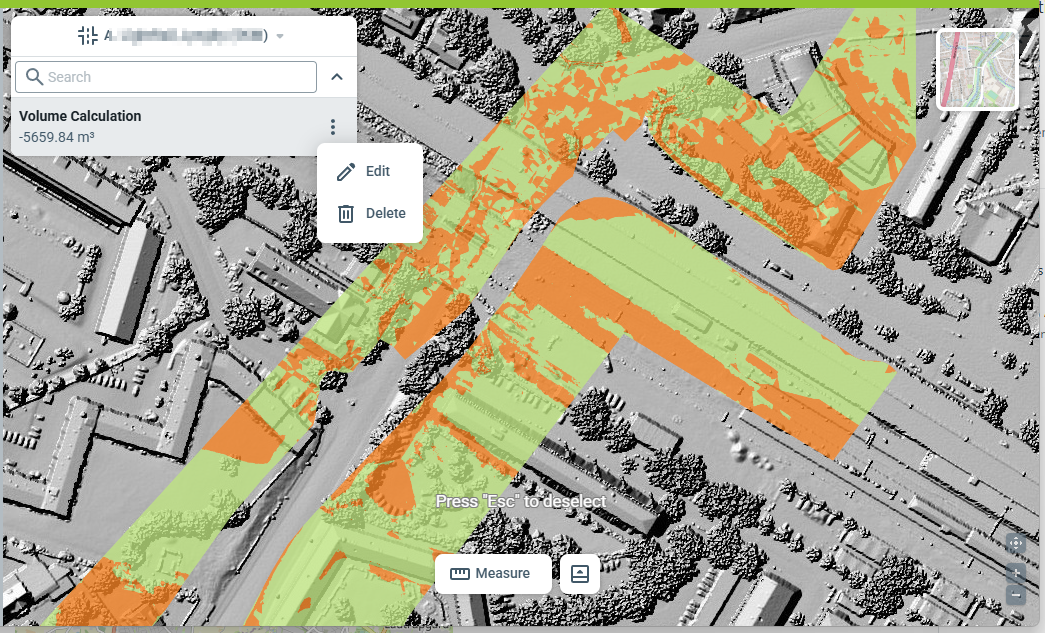

Grøn angiver fyld, mens orange angiver snit (se nedenfor for detaljer).

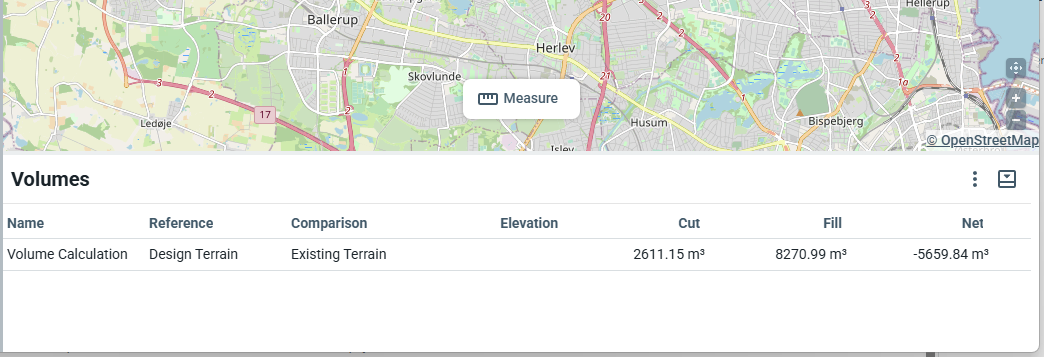

Bundpanel

• Mere: Klik på de 3 prikker for at eksportere data til et regneark.
• Luk panel: Klik her for at lukke panelet.

Hver linje i volumenberegningen består af følgende information:

•
  • Navn: Angiver navnet på beregningen.
  • Reference: Referenceflade brugt i beregningen.
  • Sammenligning: Sammenligningsflade brugt i beregningen (tom, hvis en kote anvendes).
  • Kote: Kote brugt i beregningen (tom, hvis en overflade anvendes).
  • Snit: Volumen, der skal fjernes fra referencefladen.
  • Fyld: Volumen, der skal tilføjes til referencefladen.
  • Nettotal: Total volumen (Snit-Fyld)

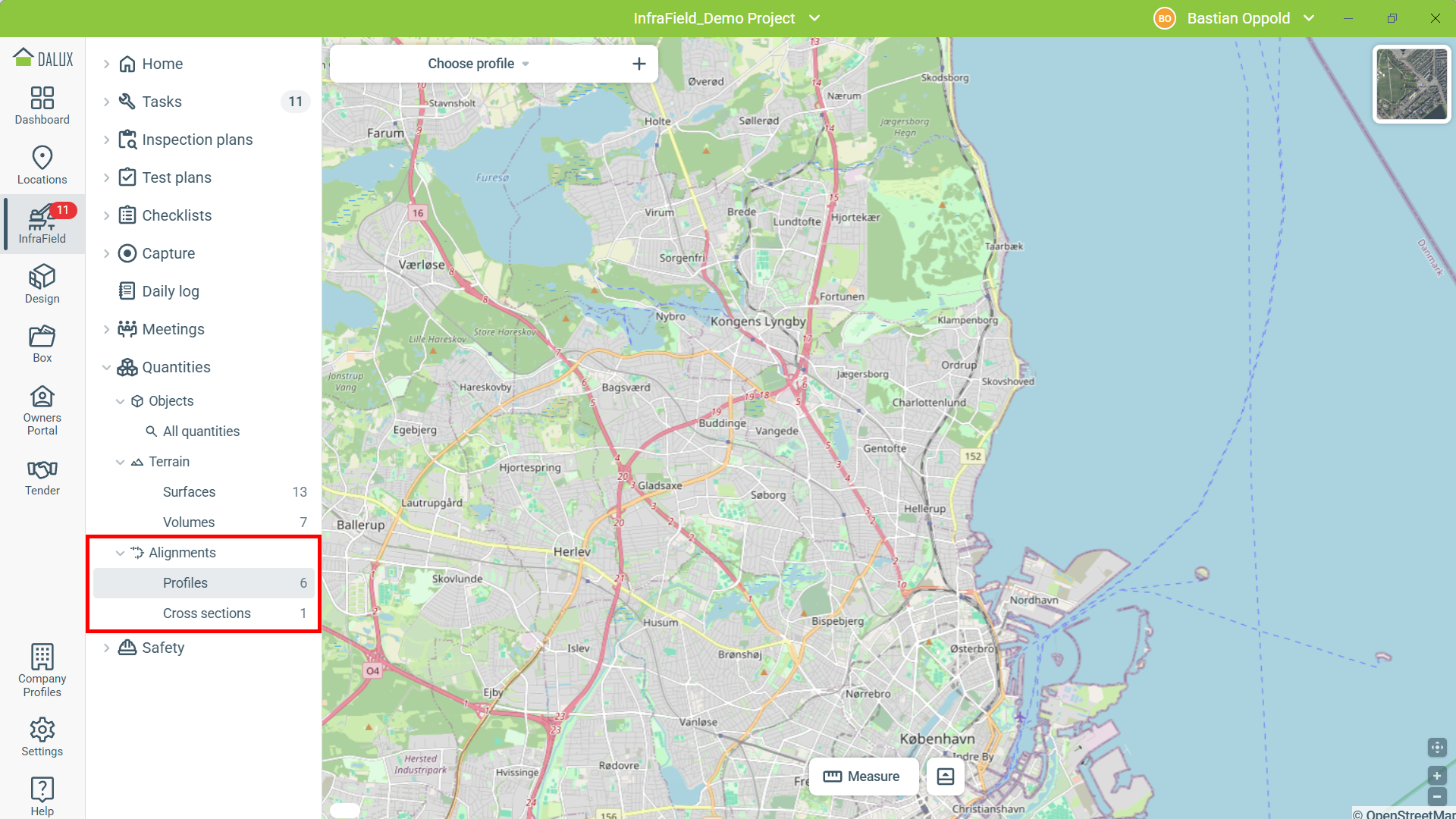

Centerlinjer

Fanen Centerlinjer sammenligner en overflade med en centerlinje og viser højdeforskellen langs centerlinjen.

• Vælg profil: Vælg en tidligere oprettet profil, der skal vises på kortet.
• Opret: Opret en ny profil (se nedenfor).
• Mål: Tilføj området eller linjeopmåling; data vil ikke blive gemt, hvis du forlader denne side.
• Åbn bundpanel: Åbner centerlinjers højdekort (se Profil-kortvisning nedenfor).

Opret ny profil

Centerlinje: Vælg en centerlinje, der skal bruges til denne profil.

Centerlinje offset: Flyt centerlinje lodret.

Overflade: Vælg en overflade, der bruges til at beregne mængder sammen med bredden og snit/fyld hældning.  (se Overflader)

Stationeringstrin: Pladsholder til fremtidig udvikling.

Bredde: Bruges til at beregne mængderne sammen med overfladen og snit/fyld hældning. Kan justeres til højre og til venstre.

Snithældning: Hældningen af skråningen, når centerlinjen er under overfladen, bruges til at beregne mængder sammen med overfladen og bredden.

Fyldhældning: Hældningen af skråningen, når centerlinjen er over overfladen, bruges til at beregne mængder sammen med overfladen og bredden.

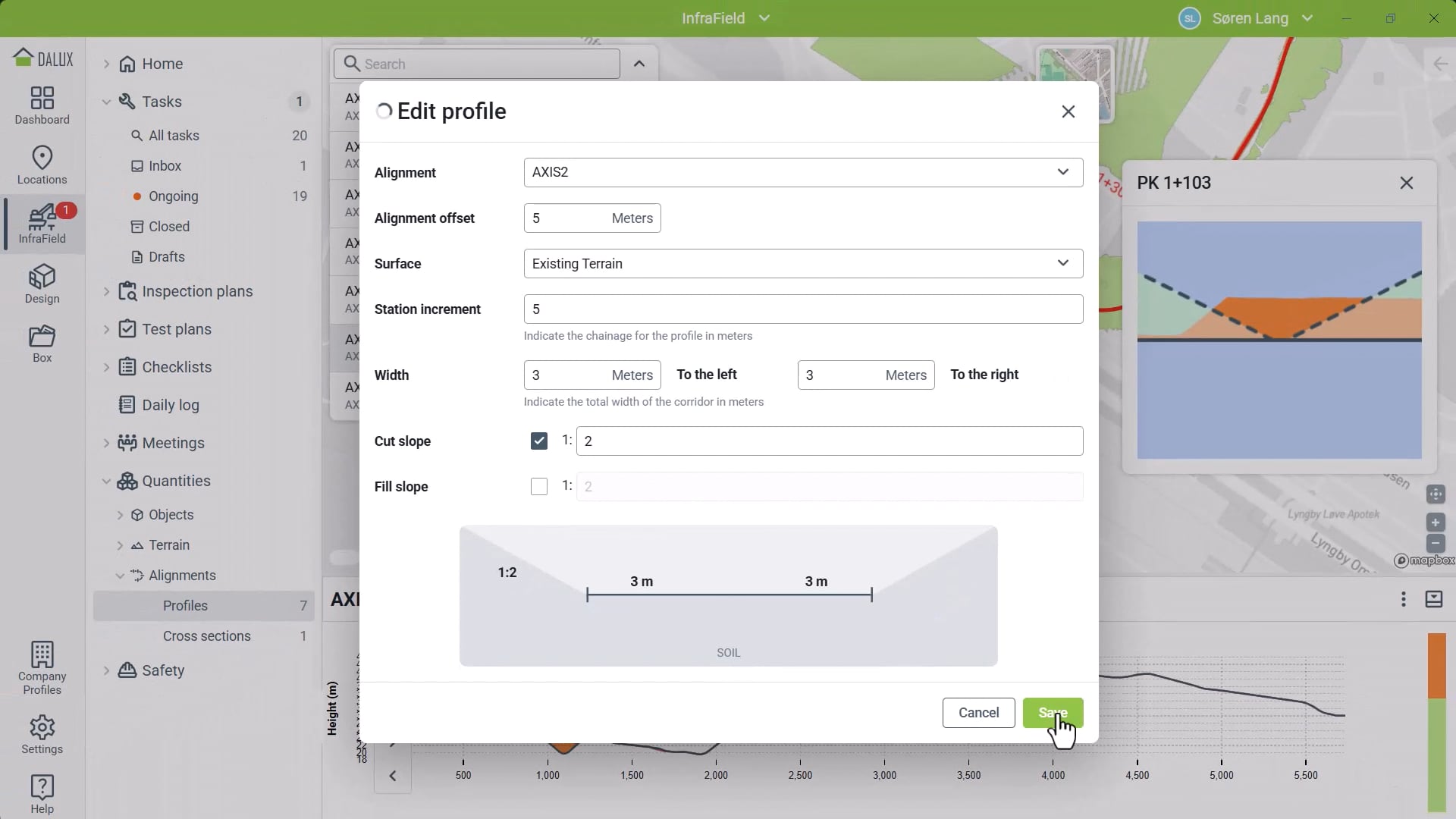

Rediger en profil

Klik på de 3 prikker ved siden af en profil for at redigere den.

• Rediger: Rediger den valgte profil (se oprettelse ovenfor).
• Slet: Slet den valgte profil. Data slettes permanent og kan ikke gendannes.

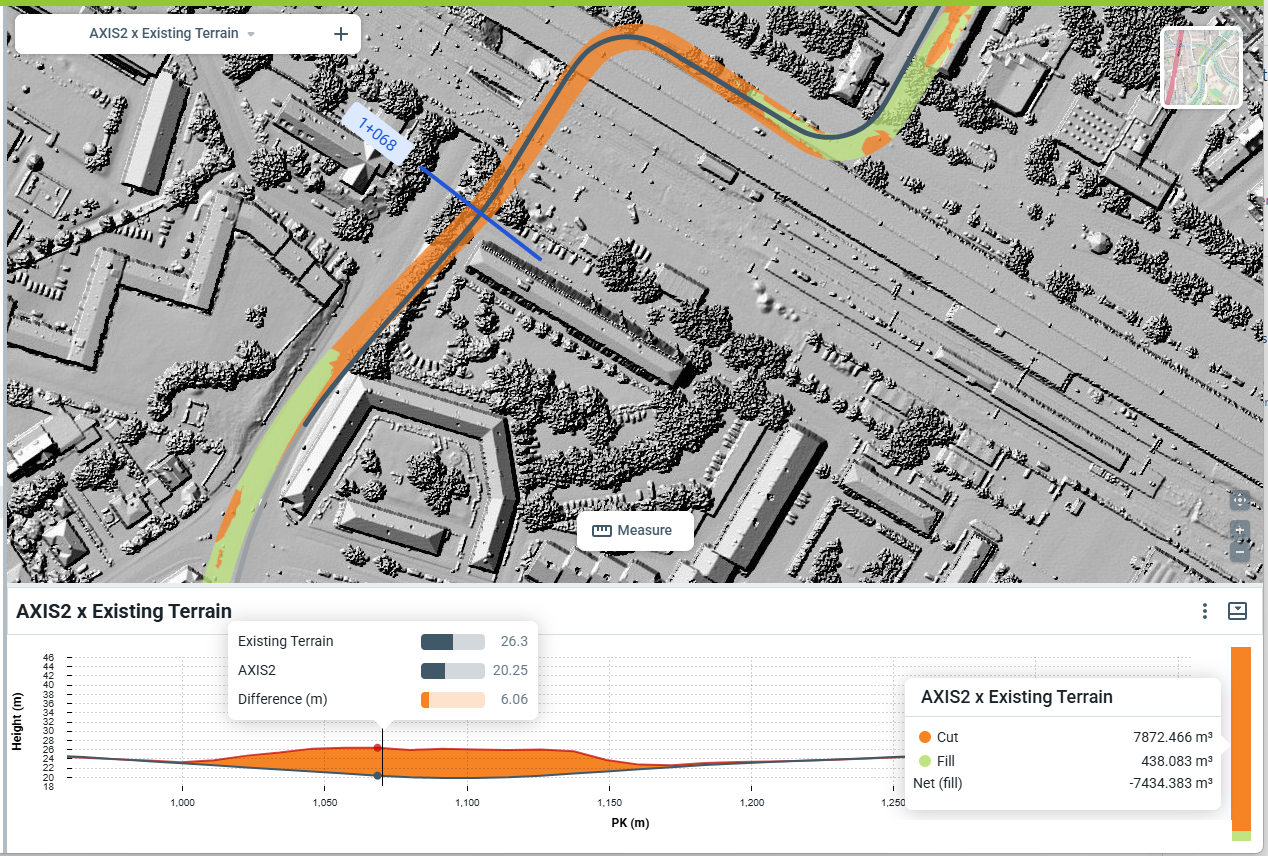

Profil kortvisning

Åbn bundpanelet for at se profilens højde-kort.

Forskelle er farvekodede:

• Orange: Centerlinjen er lavere end overfladen.
• Grøn: Centerlinjen er højere end overfladen.

• Mere: Klik på de 3 prikker for at eksportere data til et regneark.
• Luk panel: Klik her for at lukke panelet.

Flyt musen langs profilen nedenfor for at se forskellen og fremhæv stationeringstrin på kortet.

Brug musens hjul til at zoome ind eller ud på højdekortet. En mørk linje vil indikere det zoomede område ved siden af profilen på kortet.

Tværsnit

Med tværsnit kan du beregne volumenet af individuelle lag over en defineret længde af din centerlinje.

• Områdevælger: Vælg det område, du vil vise
• Vælg tværsnit: Vælg et tidligere oprettet tværsnit for at vise og/eller redigere (se nedenfor)
• : Opret et nyt tværsnit til udregning af volumen. (Se nedenfor)
• Åbn bundpanel: Åbn listen over volumener (Se nedenfor)

Opret nyt tværsnit

Når du opretter et nyt tværsnit, udfyld dialogen efter behov:

• Navn
• Centerlinje: Vælg en centerlinje fra dem, der er tilgængelige i dit projekt
• Startstation (PK) & Slutstation (PK): Definer længden af dit tværsnit til din udregning. Hold musen over ikonet ved siden af din centerlinje, hvis du er usikker på den nøjagtige stationering.
• Lag: Opret de individuelle lag i dit tværsnit. Dalux bruger målingerne fra startstationen til udregningerne.

Opret lag

Når du klikker på Opret lag, modellen åbnes ved din definerede startstation. Du kan bruge musen til at panorere, zoome eller rotere, men du skal altid arbejde inden for dette sektionspanel.

Spor geometrien af laget, du vil oprette, ved at klikke på dets hjørne og oprette en polygon.

Du kan redigere formen ved at trække i hjørnerne, eller oprette nye hjørner ved at trække fra en kant. Brug ctrl+z eller ctrl+y til at fortryde eller gentage dine handlinger, så dit endelige resultat får den nødvendige nøjagtighed

Når du er færdig, klik på 'Gem' for at bekræfte geometrien. Giv laget et navn og vælg en farve.

Gentag denne proces for hvert lag, du vil beregne.

Når du er færdig, klik på 'Gem' for at oprette dit tværsnit.

Beregnet tværsnitslag

Vælg dit tværsnit øverst for at vise mængderne af hvert lag i bundpanelet. Volumenerne for hvert lag beregnes ud fra din tegnede geometri og de angivne start- og slutstationer:
