Modelvalidering for BIM-koordinatorer

Som BIM-koordinator giver Dalux dig mulighed for at oprette et sæt foruddefinerede regler og give dem til dine forskellige designteams, så de selv kan vurdere deres modeller, før de indsender dem. På den måde kan du fokusere på de vigtige aspekter af designkoordineringen uden at skulle delegere elementære opgaver til designteamene.

Som resultat kan arkitekter og ingeniører bruge modelvalidering til at tjekke deres model, foretage ændringer med det samme og underrette dig og designteamet om spørgsmål eller ændringsanmodninger.

Aktiver selvvurdering (modelvalidering)

Alle medlemmer af dit designteam, der har adgang til modelvalideringsfunktionen, kan bruge dit sæt af tjek til automatisk at teste deres design for kollisioner, frirum og gyldigheden af metadata.

Teamet kan kommunikere med dig og hinanden, og du kan følge åbne problemer i hele designfasen.

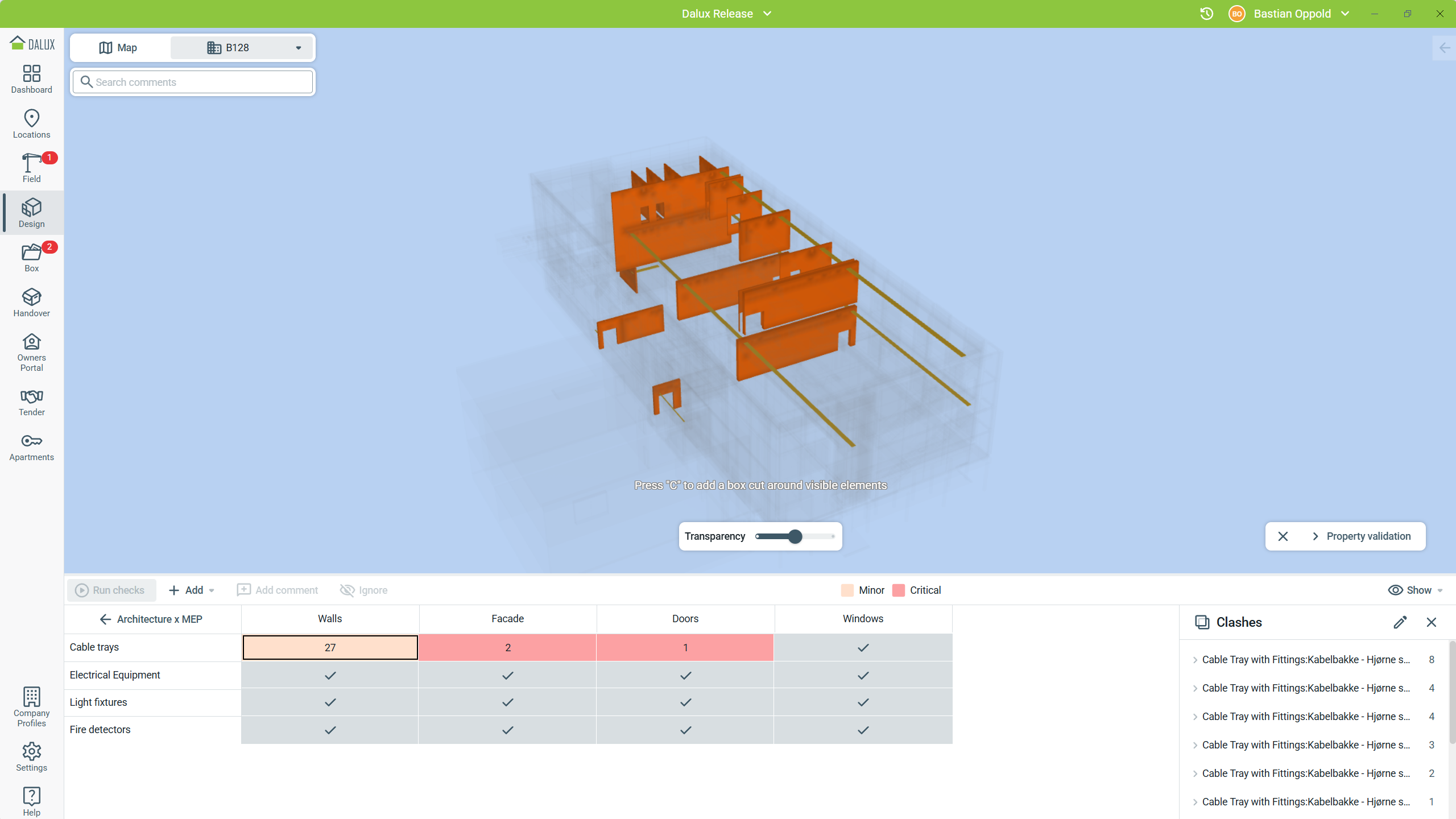

Som eksempel kan vurderingen fra din MEP-ingeniør give resultatet af kollisions- og frirum kontrol for tekniske installationer, som her:

Kravene afspejler de regler, der er fastsat i BEP (BIM Execution Plan) eller DDP (Digital Delivery Plan) i dit projekt. Almindelige regler for denne funktion er for eksempel:

• For arkitekter:
  • Kollisioner: Ydelser, der kan kræve gennembrud og brandsikkerhedsforanstaltninger
  • Egenskabstjek: Brandklassificering for døre, vinduer og vægge
  • Egenskabstjek: Varmestrømsværdier til bæredygtighedsanalyse
• For bygningsingeniører:
  • Kollisioner: Tjek, hvor ydelser løber igennem
  • Egenskabstjek: Strukturelle materialeegenskaber for objekter
• For MEP-ingeniører:
  • Kollisioner: Ydelser, der kollidere med andre strukturelle objekter
  • Egenskabstjek: Systemklassifikationer for ventilation og vand
  • Frirum: Tilstrækkelig plads til sprinkleranlæg
• For el-ingeniører:
  • Kollisioner: Ledninger med andre ydelser eller strukturelle objekter
  • Egenskabstjek: Spænding, lysstyrke osv.
  • Frirum: Mellem ledninger og andre tjenester

Administration

Aktivér funktionen og giv adgang til alle parter, der skal kunne udføre kontroller på deres modeller. Opsæt derefter regler for hvert fag i henhold til krav og specifikationer i dit projekt.

Denne artikel forklarer processen i detaljer: Sådan opsættes Modelvalidering

Fag

Opsæt hvert fag i designteamet, f.eks. arkitekter, bygningsingeniører, MEP-ingeniører osv.

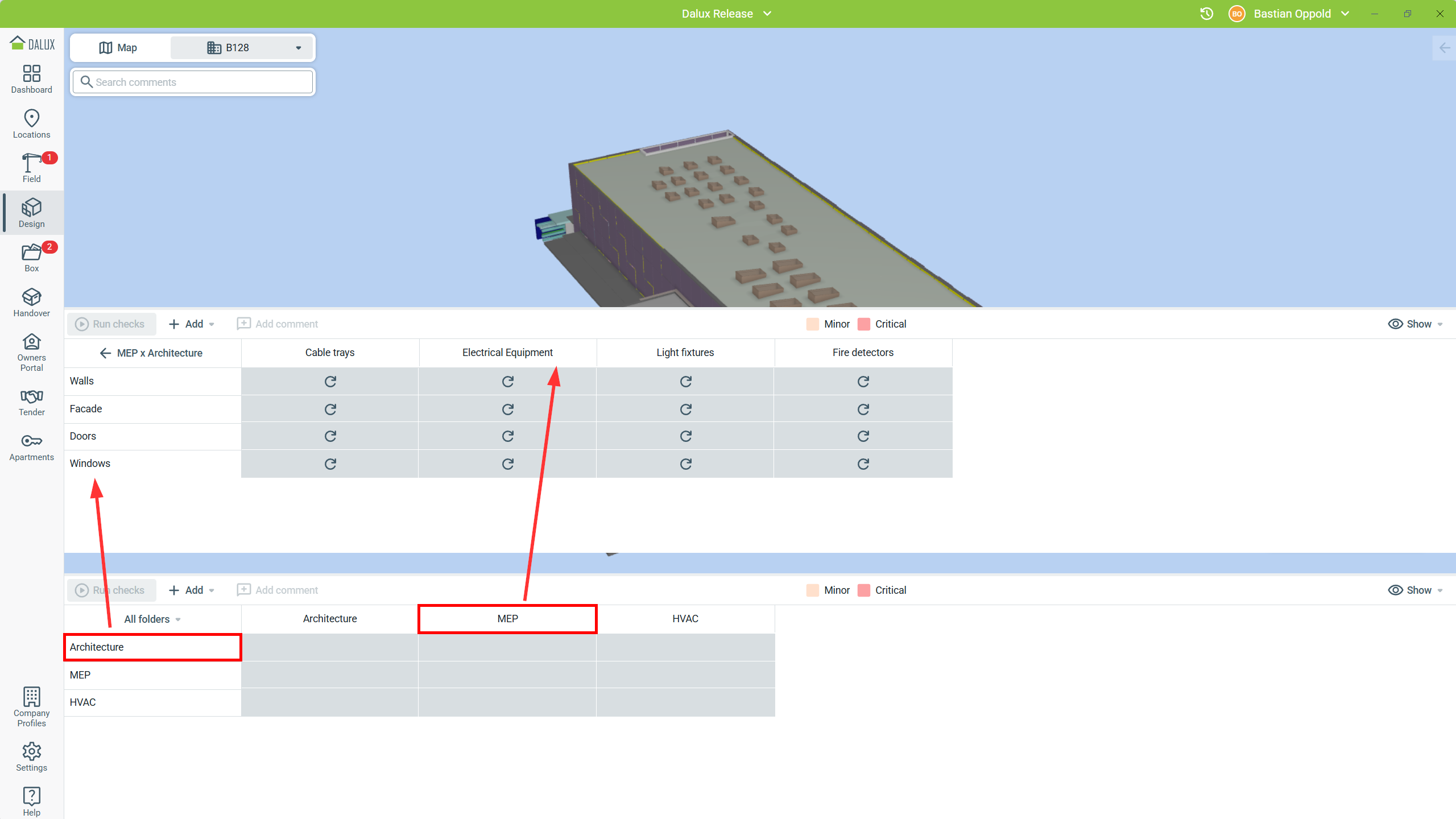

Opret en objektgruppe for hver relevant objektklasse i disciplinerne:

Se den tekniske artikel for at få mere at vide om, hvordan du kan oprette fag og objektgrupper: Sådan oprettes fag og objektgrupper.

Opsætning af kollisioner og frirum

For hver celle i modelvalideringsmatricen skal du sætte regler om kollisioner og frirum, hvis det er relevant. Hvis der ikke er regler for to objektgrupper, skal du lade cellen være tom. Hvis en regel er kritisk, og designændringer/koordinering er afgørende for at løse manglen, skal du sætte alvorlighedsgraden til "Kritisk".

Eksempler:

Kabelbakker føres ofte gennem vægge, hvilket skal tages højde for med gennembrud i vægkonstruktionen. Dette kan implementeres som en konflikt med mindre alvorlighed.

Eventuelle gennembrud i bærende vægge kan have alvorlige konsekvenser, da potentielle ændringer i designet skal behandles tidligt for at undgå en større revision af designet i et senere projektstadium.

Kontrol af samme objektgruppe, f. eks. døre med døre, er som regel ikke nødvendigt at implementere som regel.

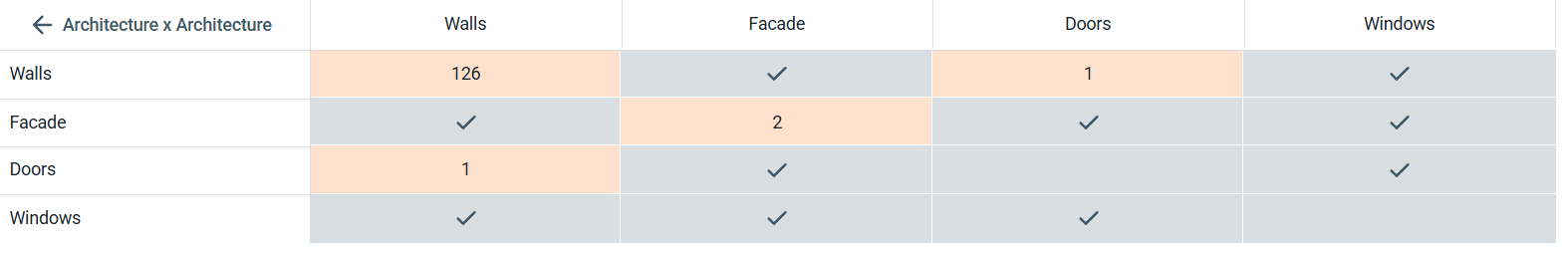

Opsætningen kan se sådan ud:

Opsætning af egenskabsregler

Når du opsætter dine egenskabsregler, anbefaler vi, at du følger din BEP eller DDP. Opsætning af reglerne, som i dette eksempel, sikrer, at alle krav kontrolleres metodisk, og at du kan være sikker på, at datakvaliteten er sikret gennem alle projektets faser.

Ofte har du en liste over egenskaber som en del af din BEP/DDP, afhængig af LOD, for hvilke du bør opsætte en tilværelsestjek.

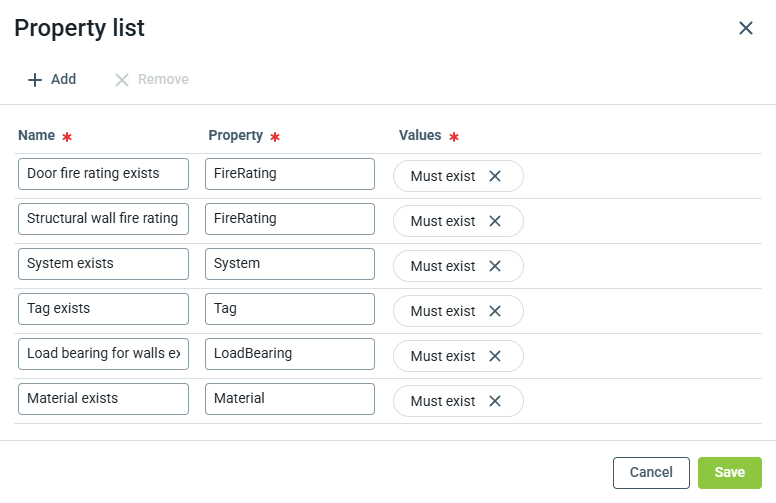

Mange af disse kræves på tværs af flere fag, f.eks. typenavn, materiale eller dimensioner. Opsætningen kan se sådan ud:

I nogle tilfælde vil du tjekke efter specifikke værdier, såsom brandklassificeringer eller U‑værdier. For disse tilfælde skal du opsætte særlige regler efter behov.

For begge disse tilfælde skal du opsætte egenskabsregler.

Egenskabstjek

Når du opsætter dine egenskabstjek, anbefaler vi, at du indretter tjek efter dine designfaser eller det krævede LOD/LOI.

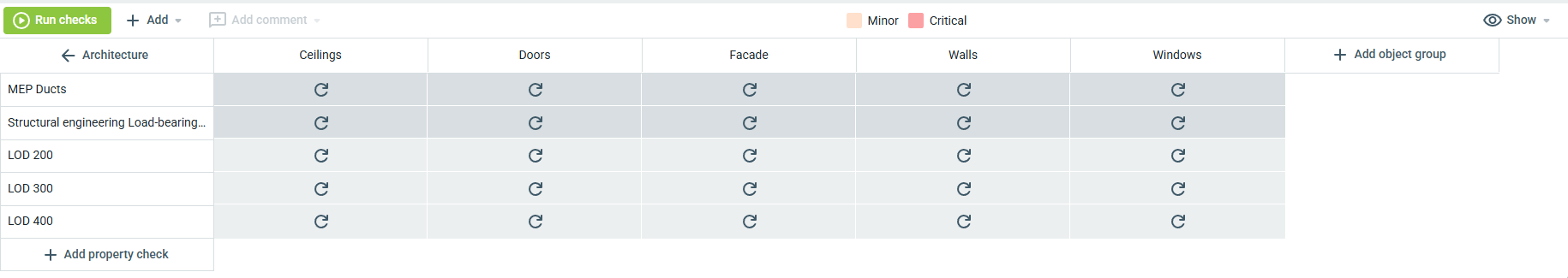

Hver egenskabsvalidering bør tjekke alle objektgrupper og inkludere de egenskabsregler, der er relevante for den pågældende fase. I dette eksempel viser det endelige resultat tjek for LOD 200, 300 og 400 for objektgrupper i arkitekt-faget.

For hver objektgruppe og hvert egenskabstjek skal du vælge alle regler, der skal være opfyldt af de leverede modeller på dette designstadie.

Læs denne artikel for at se, hvordan designteamet bruger denne opsætning: Modelvalidering for arkitekter og ingeniører
