Dalux TwinBIM je funkce rozšířené reality v Dalux. S TwinBIM může být model zobrazen jako překrytí na skutečném umístění na stavbě. Pro tuto funkci je vyžadován 3D model. Vše, co potřebujete k používání TwinBIM, je vhodné mobilní zařízení.
Technické informace
Podporovaná zařízení se systémem Android naleznete zde.
Podporovaná zařízení se systémem iOS naleznete zde.
Video
Jak nastavit TwinBIM
Uživatelská oprávnění
Kdokoli na projektu může přistupovat k TwinBIM, protože je součástí modulu Lokace. V Daluxu není pro TwinBIM žádné nastavení, protože funkce je vždy aktivována.
Technické informace
TwinBIM funguje pro libovolné modely IFC nebo podporované modely BIM softwaru nahrané do projektu. Model však musí mít definované místnosti a TwinBIM funguje pouze pro jednu místnost najednou.
Jak používat TwinBIM
Chcete-li začít používat TwinBIM, musíte být na stavbě a v místnosti, ve které chcete zobrazit model jako překrytí.

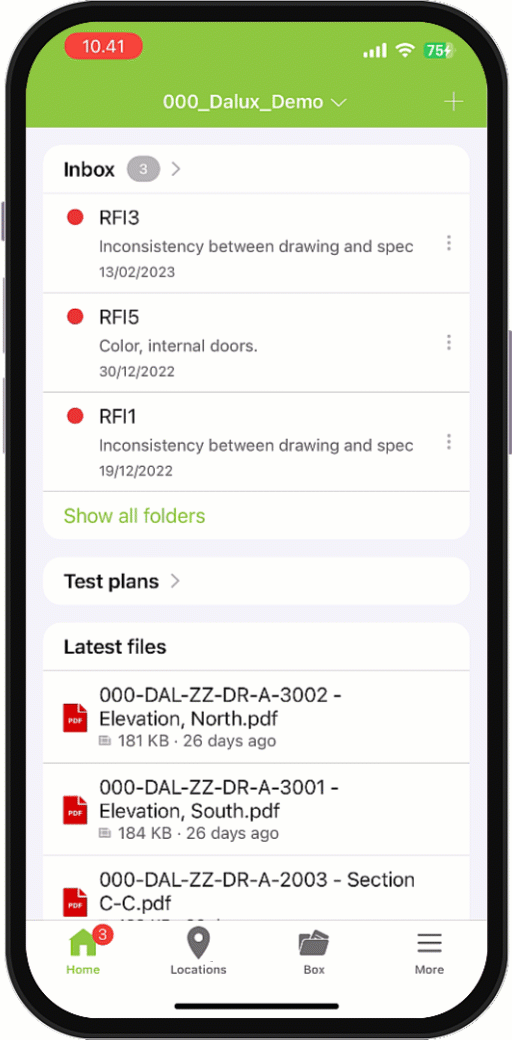

Poté otevřete Dalux Mobile. Nyní najděte stejné umístění na výkresu nebo ve 3D. Uděláte to tak, že přejdete na Lokace v dolním menu. Pak najděte správnou budovu a úroveň, pokud je to relevantní. Budova je vybrána v horní části obrazovky a úrovně jsou vybrány ve spodní části.
Když jste na správném místě fyzicky i v 3D modelu, otevřete TwinBIM stisknutím ikony v levém dolním rohu obrazovky.
Když je TwinBIM otevřen, je třeba model a prostředí zarovnat.
Krok 1: Definujte úroveň

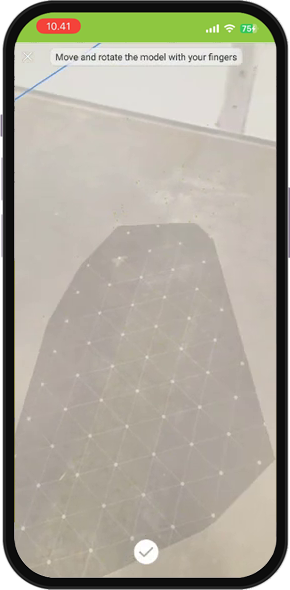

Držte zařízení v normální nebo mírně zvýšené výšce. Nyní namiřte kameru směrem k podlaze.
Jakmile je podlaha definována, přesuňte zařízení směrem k podlaze, abyste se ujistili, že je podlaha správně zarovnána s povrchem.
Krok 2: Zarovnání modelu s prostředím

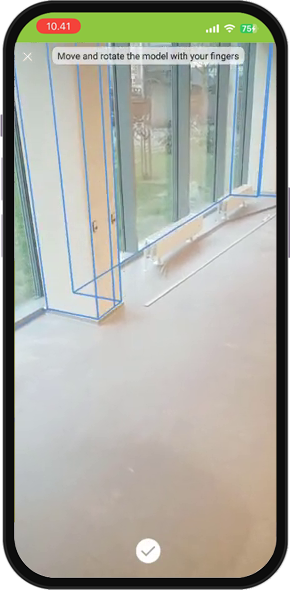

Dále je třeba model zarovnat. Použijte jeden prst k přesunutí místnosti nebo dva prsty k otočení a rotaci modelu. Doporučuje se použít stěny nebo sloupy k správnému zarovnání modelu.
Krok 3: Začněte používat TwinBIM

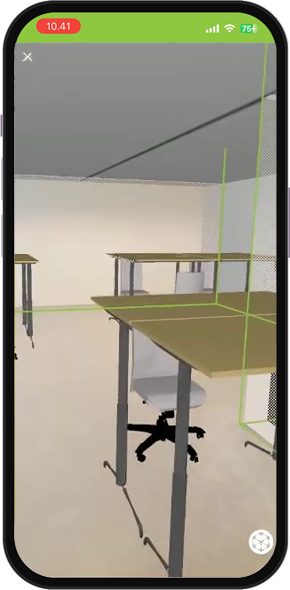

Když jsou model a prostředí zarovnány, stiskněte potvrzovací tlačítko v dolní části. Model se načte a bude zobrazen jako překrytí přes prostředí.
Pokud je to potřeba, trasu lze nastavit znovu stisknutím ikony v pravém dolním rohu.

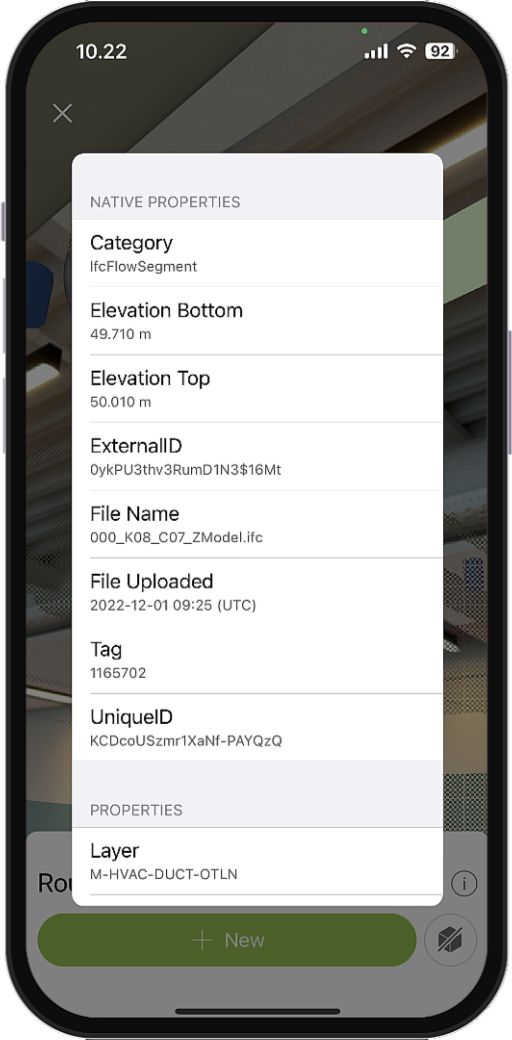

Když je TwinBIM aktivní, jsou dostupné stejné funkce jako při zobrazení 3D modelu samotného. Na objekty lze kliknout a zobrazit více informací. Je také možné vytvořit nové registrace.
Lze skrýt objekty a nastavit průhlednost modelu.
