Jak používat Množství v InfraField

Tento článek popisuje, jak používat funkci Množství v Dalux InfraField ke shrnutí vlastností objektů a měření rozdílů mezi povrchy a/nebo trasami.

Existují 3 hlavní způsoby využití množství v InfraField.

1. Můžete vytvořit filtry na základě objektů a získat množství z vlastností.
2. Můžete porovnat objem dvou terénních ploch a vypočítat rozdíl v objemu.
3. Porovnejte povrch s trasou a vypočítejte rozdíl v metrech.

Objekty

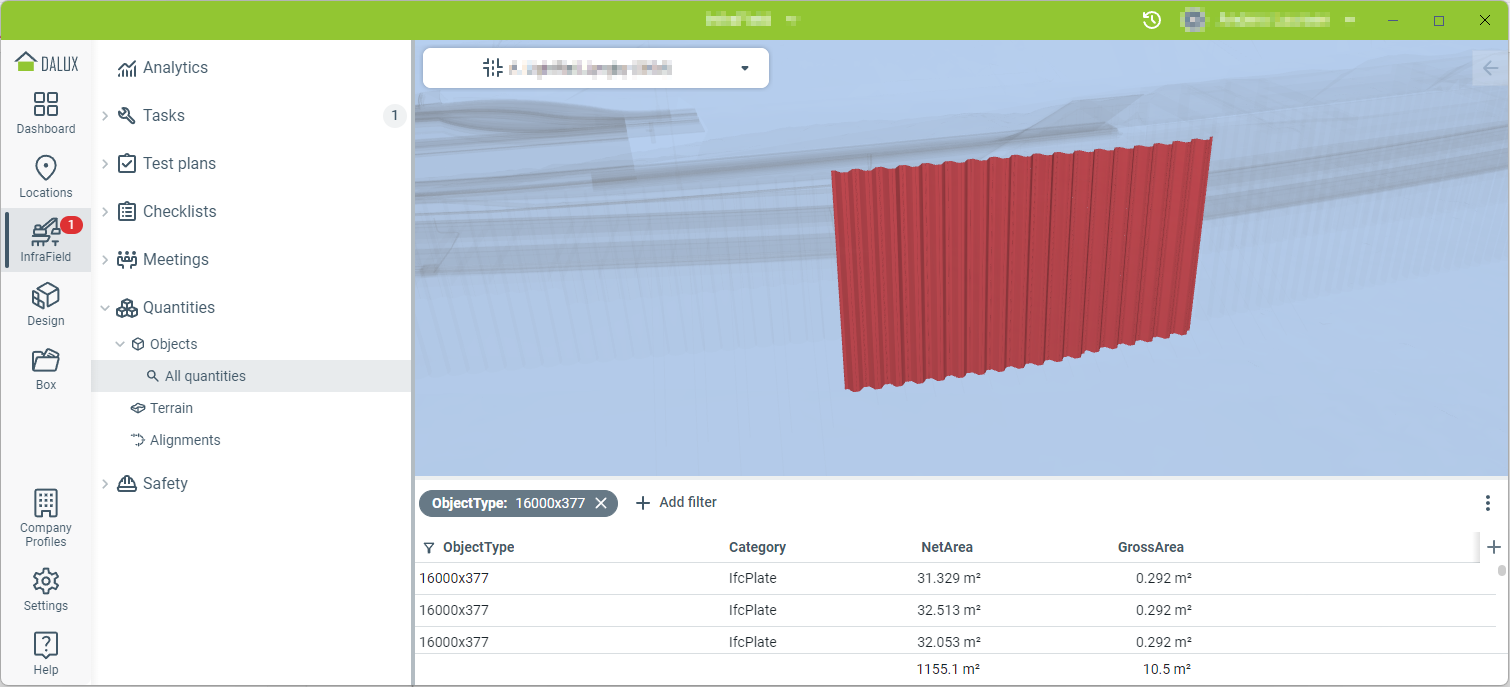

Můžete filtrovat BIM data v rámci konkrétní struktury nebo oblasti a pomocí vlastností objektů generovat množství, která lze následně exportovat do tabulek nebo uložit jako filtry.

Selektor: Vyberte strukturu nebo oblast, kterou chcete zobrazit.

Klikněte na pro uložení jako filtr nebo pro export dat do tabulky.

Přečtěte si více o filtrování dat a vytváření filtrů zde: Jak používat Množství.

Terén

Funkce množství terénu v InfraField porovná dva povrchy a vypočítá rozdíl mezi nimi v objemu.

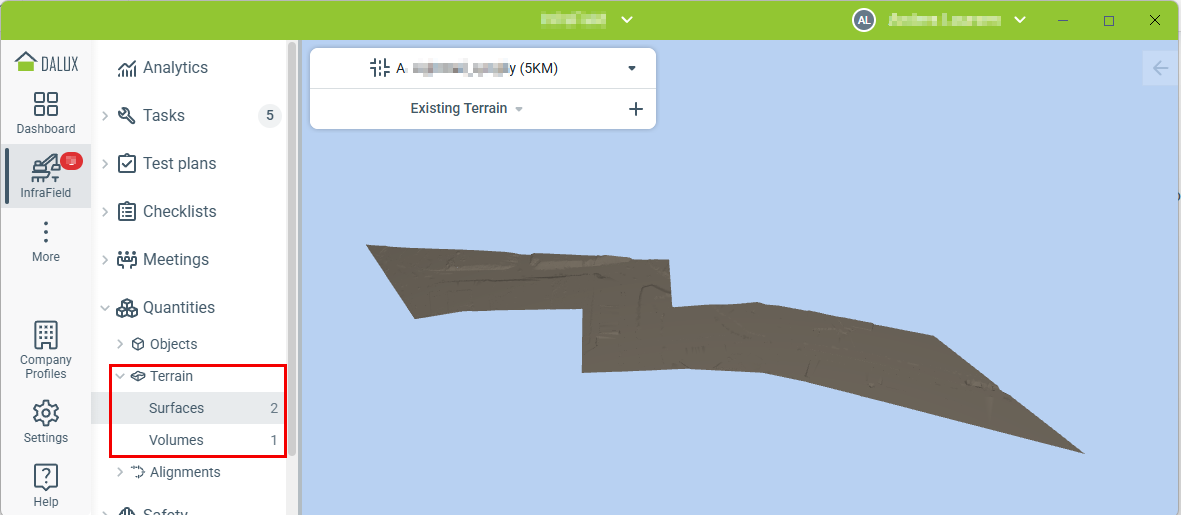

Přejděte na:

InfraField Množství Terén

• Povrch: Zde definujete povrchy, které chcete použít pro výpočty objemů a tras.
• Objem: Zde vypočítáte rozdíl mezi vybranými povrchy.

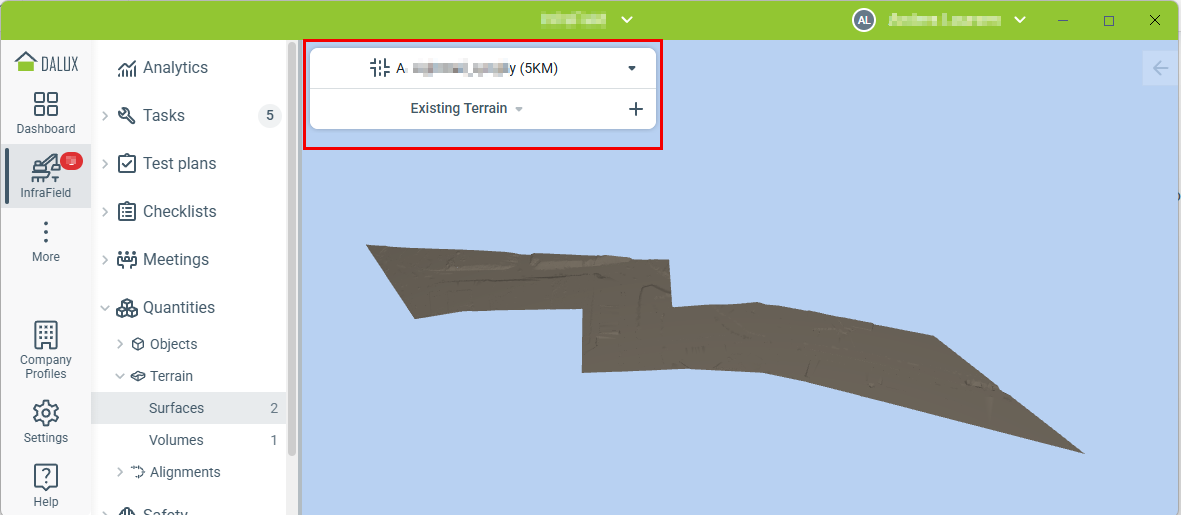

Povrchy

Povrchy se používají k generování množství porovnáváním mezi sebou nebo s trasami. Jsou vytvořeny výběrem objektů z modelových dat.

• Výběr oblasti: Vyberte oblast, kterou chcete zobrazit
• Vytvořit: vytvořte novou plochu (viz níže)
• Vybrat objem: Vyberte povrch pro zobrazení a/nebo úpravu (viz níže)

Vytvořit nový povrch

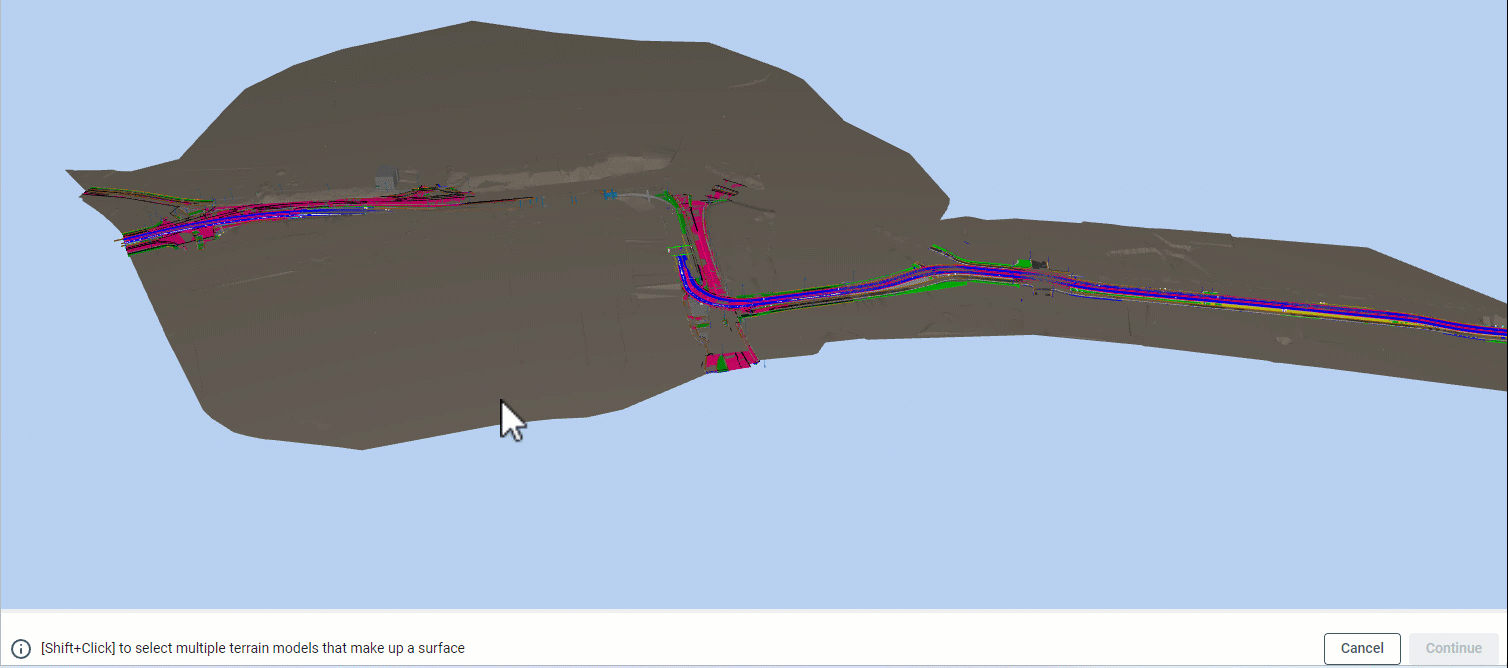

Při vytváření nového povrchu vyberete povrchy v zobrazení modelu. Začněte kliknutím na ikonu a podržte klávesu Shift pro výběr více povrchů. Po dokončení výběru klikněte na 'Pokračovat' a zadejte název před kliknutím na 'Vytvořit'.

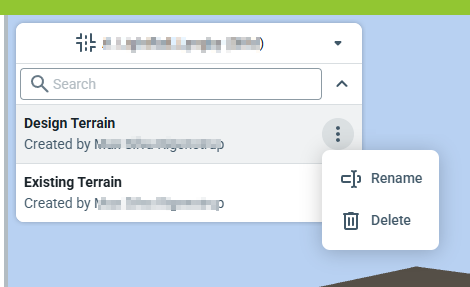

Upravit povrch

Klikněte na 3 tečky vedle povrchu pro jeho úpravu.

Přejmenovat: Přejmenujte vybraný povrch.

Odstranit: Odstranit vybraný povrch. Data jsou trvale odstraněna a nelze je obnovit. Model touto akcí není ovlivněn.

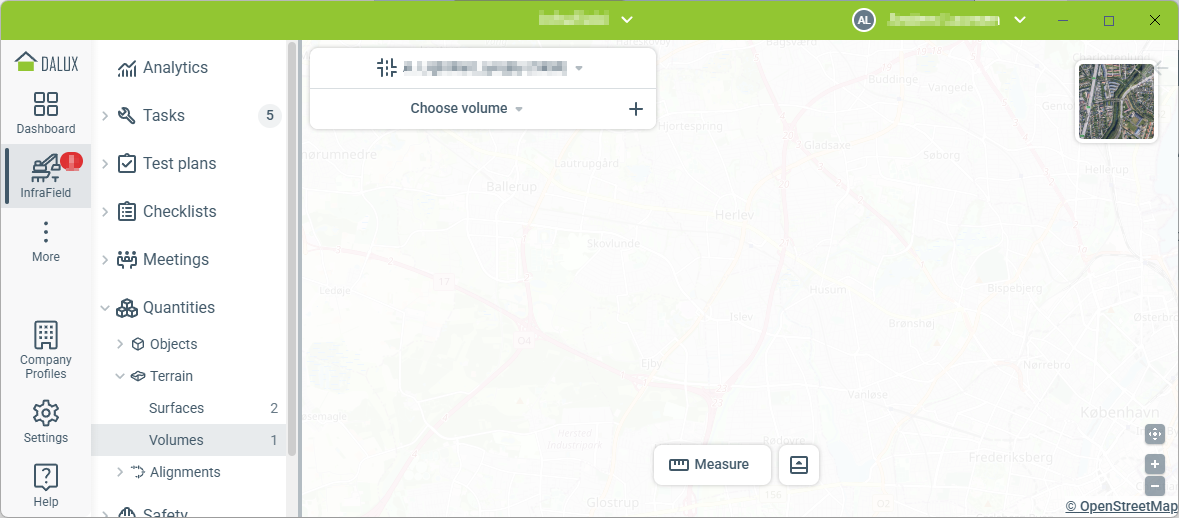

Objemy

Objemy se vypočítávají porovnáním dvou ploch nebo porovnáním plochy s definovanou nadmořskou výškou. Jsou zobrazeny na mapě jako barevně kódované oblasti, které ukazují zóny řezu a doplnění.

• Výběr oblasti: Vyberte oblast, kterou chcete zobrazit
• Vybrat: Vyberte objem pro zobrazení a/nebo úpravu (viz níže)
• : Vytvořte nový řádek výpočtu objemu. (Viz níže)
• Měření: Přidejte měření oblasti nebo linie; data se neuloží, pokud stránku opustíte.
• Otevřít spodní panel: Otevře seznam objemů (viz níže)

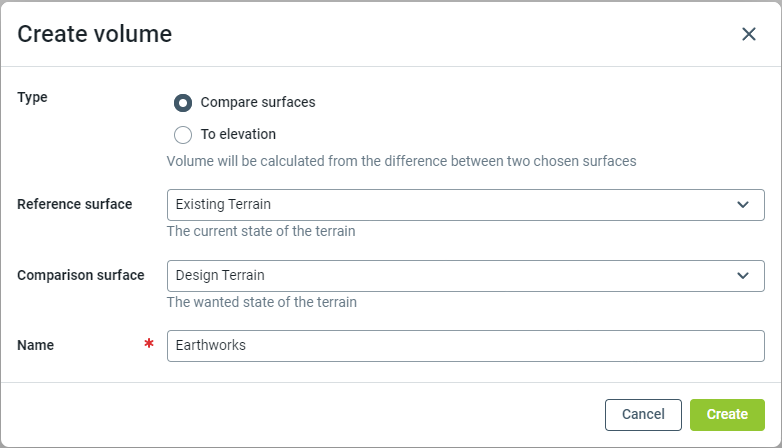

Vytvořit nový objem

Typ: Vyberte, jak chcete, aby byly objemy vypočítány

• Porovnat povrchy: Vyberte dva povrchy pro použití ve výpočtu.
• Do nadmořské výšky: Vyberte povrch a nadmořskou výšku, kterou chcete použít pro výpočet.

Referenční povrch (pokud porovnáváte povrchy): Vyberte povrch, který bude referenčním povrchem. Mělo by se jednat o aktuální stav terénu.

• Řez bude ukazovat, kolik má být odebráno z referenčního povrchu.
• Doplnění ukáže, kolik potřebujete přidat k referenčnímu povrchu.

Porovnávací plocha: Vyberte plochu, kterou chcete použít pro výpočet, např. terén nebo model formace.

Nadmořská výška (pokud porovnáváte s nadmořskou výškou): Zadejte nadmořskou výšku, která bude použita pro výpočet.

Název: Tento určuje povrch v zobrazení seznamu.

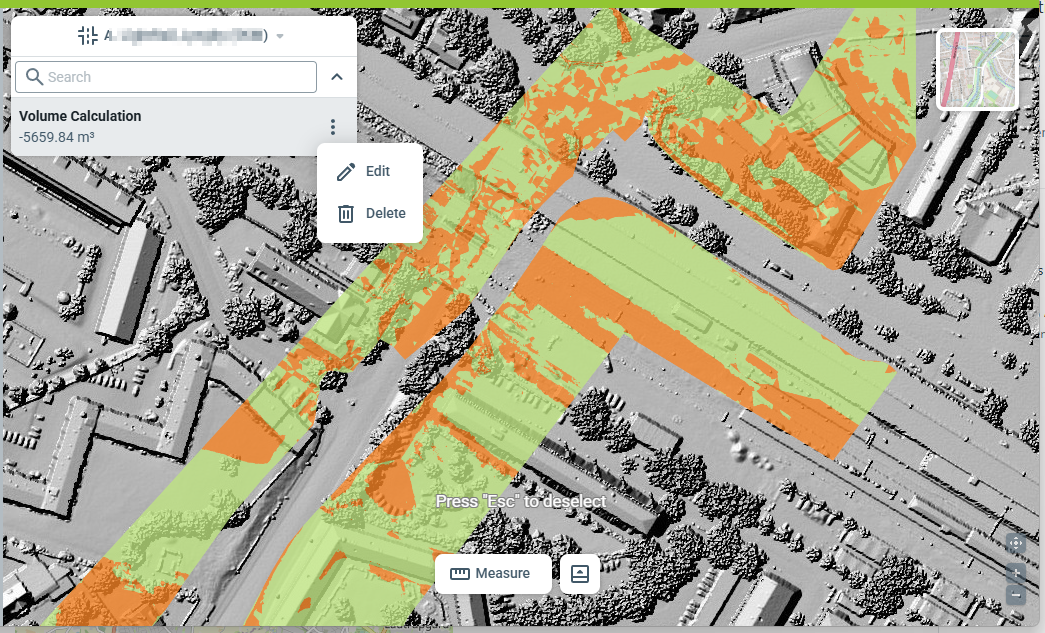

Upravit objem

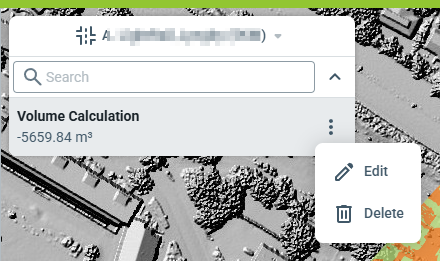

Klikněte na 3 tečky vedle objemu pro jeho úpravu.

• Upravit: Upravit vybraný výpočet objemu. Výpočty se automaticky aktualizují po uložení vaší práce.
• Odstranit: Odstranit vybraný výpočet objemu. Data jsou trvale odstraněna a nelze je obnovit.

Zelená označuje doplnění, zatímco oranžová označuje řez (viz níže pro detaily).

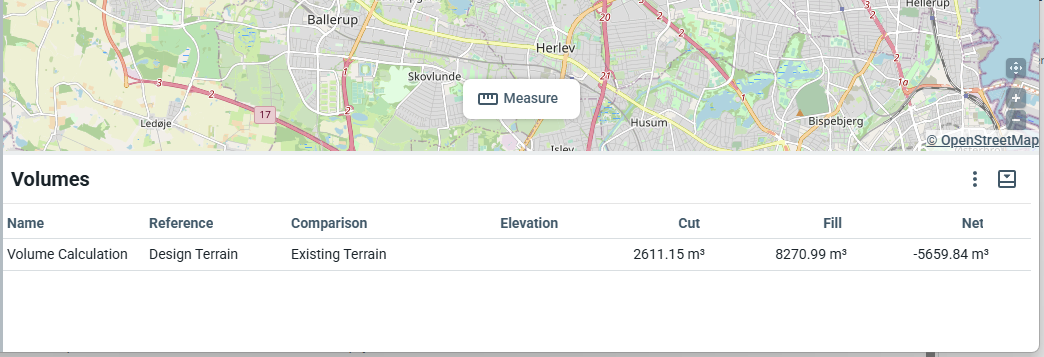

Spodní panel

• Více: Klikněte na 3 tečky pro export dat do tabulky.
• Zavřít panel: Klikněte sem pro zavření panelu.

Každý řádek výpočtu objemu se skládá z následujících informací:

•
  • Název: Specifikuje název výpočtu.
  • Reference: Referenční povrch použitý ve výpočtu.
  • Porovnávaný povrch: Porovnávací povrch použitý ve výpočtu (prázdný, pokud je použita výška).
  • Nadmořská výška: Nadmořská výška použitá ve výpočtu (prázdná, pokud je použit povrch).
  • Řez: Objem, který má být odebrán z referenčního povrchu.
  • Doplnění: Objem, který má být přidán k referenčnímu povrchu.
  • Čistý: Celkový objem (řez-doplnění)

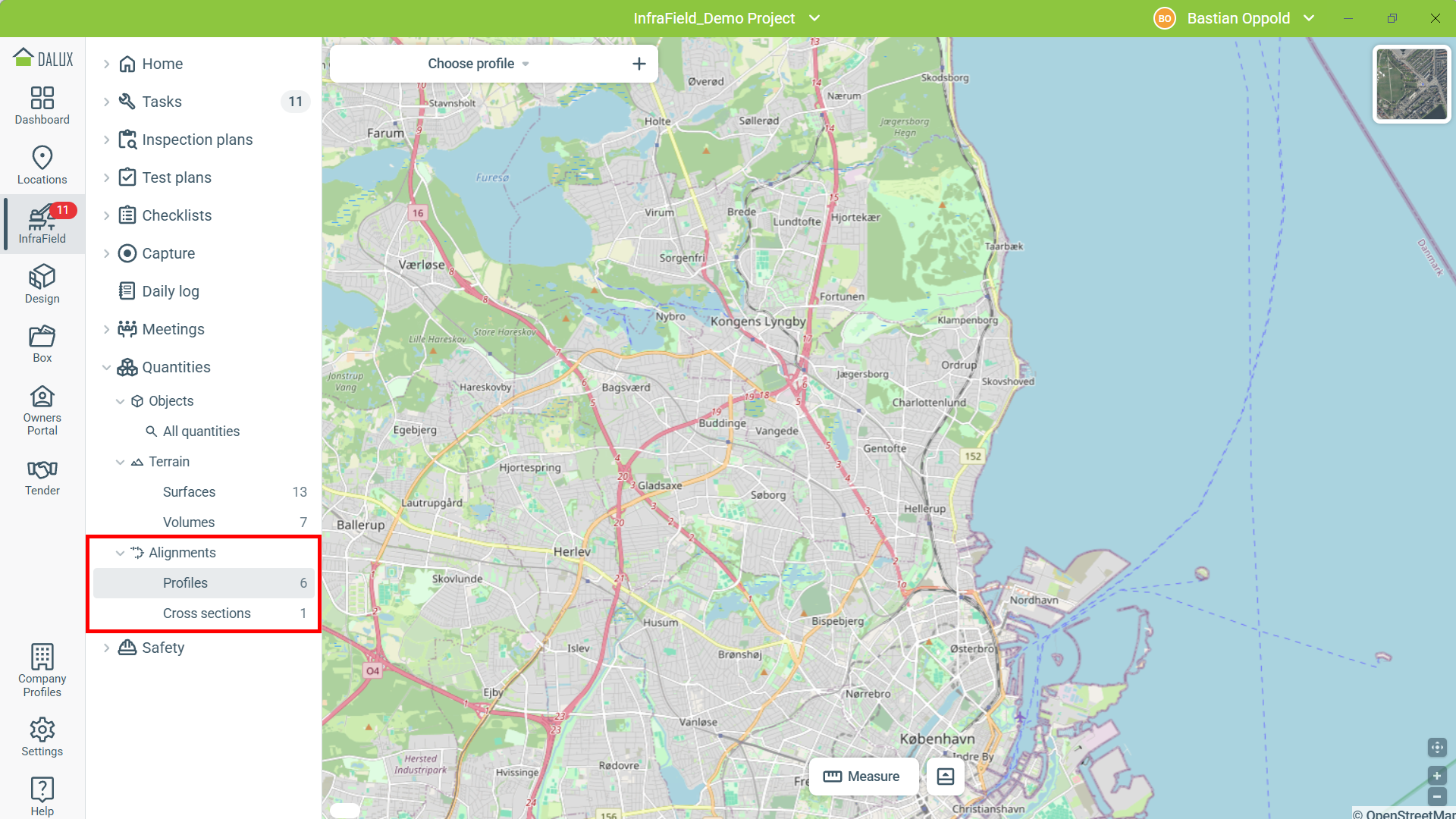

Trasa

Záložka Trasy porovnává povrch s trasou a zobrazuje výškový rozdíl podél trasy.

• Vybrat profil: Vyberte dříve vytvořený profil pro zobrazení na mapě.
• Vytvořit: Vytvořte nový profil (viz níže).
• Měření: Přidejte měření oblasti nebo čáry; data se neuloží, pokud tuto stránku opustíte.
• Otevřít spodní panel: Otevírá mapu výšky trasy (Viz Zobrazení profilové mapy níže).

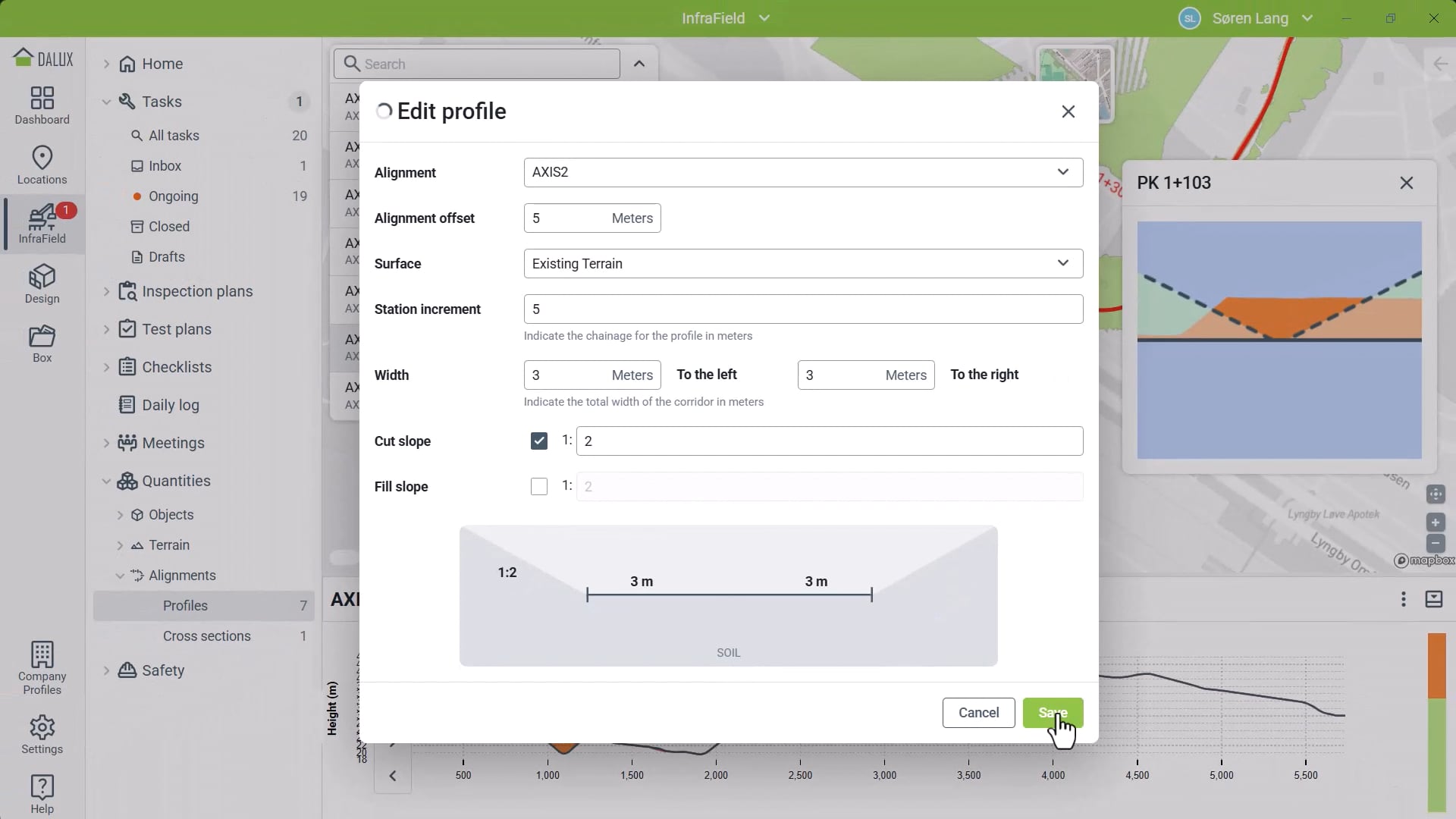

Vytvořit nový profil

Trasa: Vyberte trasu, která má být použita pro tento profil.

Posun trasy: Přesuňte trasu svisle.

Povrch: Vyberte povrch, použitý k výpočtu množství spolu se šířkou a sklonem řezu/doplnění.  (viz Povrchy)

Intervaly stanic: Zástupný text pro budoucí vývoj.

Šířka: Používá se pro výpočet množství spolu s povrchem a sklonem řezu/doplnění. Lze upravit doprava a doleva.

Sklon řezu: Úhel sklonu, když je trasa pod povrchem, používá se pro výpočet množství spolu s povrchem a šířkou.

Sklon doplnění: Úhel sklonu, když je trasa nad povrchem, používá se pro výpočet množství spolu s povrchem a šířkou.

Upravit profil

Klikněte na 3 tečky vedle profilu pro jeho úpravu.

• Upravit: Upravit vybraný profil (viz výše).
• Odstranit: Odstranit vybraný profil. Data jsou trvale odstraněna a nelze je obnovit.

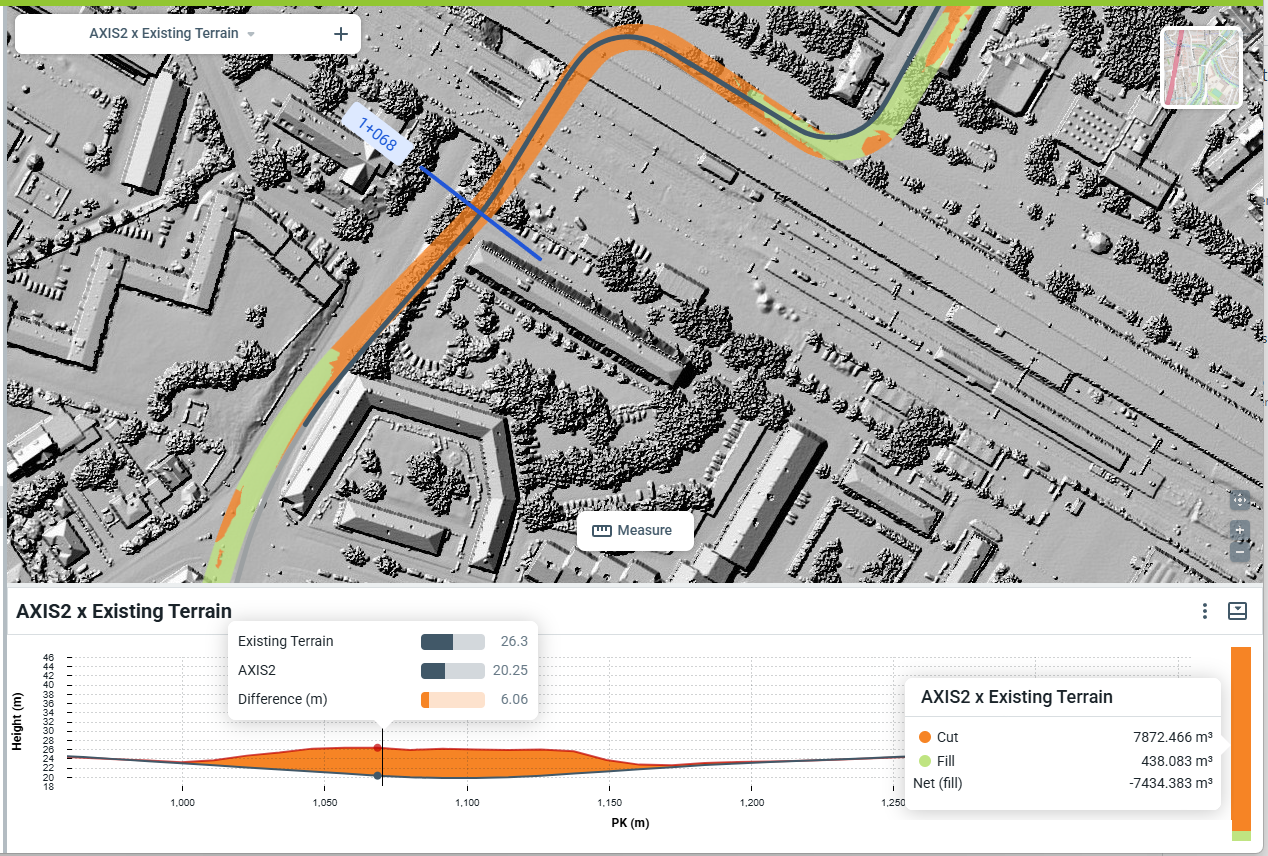

Zobrazení mapy profilu

Otevřete spodní panel pro zobrazení mapy výšky profilu.

Rozdíly jsou kódovány barvami:

• Oranžová: Trasa je nižší než povrch.
• Zelená: Trasa je vyšší než povrch.

• Více: Klikněte na 3 tečky pro export dat do tabulky.
• Zavřít panel: Klikněte sem pro zavření panelu.

Pohybujte myší podél profilu níže, abyste viděli rozdíl a zvýraznili intervaly stanic na mapě.

Použijte kolečko myši pro přiblížení nebo oddálení na mapě výšek. Tmavá čára označí přiblíženou oblast vedle profilu na mapě.

Průřezy

Pomocí příčných řezů můžete vypočítat objem jednotlivých vrstev podél definované délky vaší trasy.

• Výběr oblasti: Vyberte oblast, kterou chcete zobrazit
• Vybrat průřez: Vyberte dříve vytvořený průřez k zobrazení a/nebo úpravě (viz níže)
• : Vytvořit nový průřez pro výpočet objemu. (Viz níže)
• Otevřít spodní panel: Otevřete seznam objemů (viz níže)

Vytvořit nový průřez

Při vytváření nového průřezu vyplňte dialog podle svých potřeb:

• Název
• Trasa: Vyberte trasu z těch, které jsou k dispozici ve vašem projektu
• Počáteční stanice (PK) & Koncová stanice (PK): Určete délku vašeho příčného řezu pro výpočet. Přesuňte kurzor nad ikonu vedle vaší trasy, pokud si nejste jisti přesným staničením.
• Vrstvy: Vytvořte jednotlivé vrstvy svého průřezu. Dalux používá k výpočtům měření z počáteční stanice.

Vytvořit vrstvy

Po kliknutí na Vytvořit vrstvu se model otevře na vámi definované počáteční stanici. Můžete použít myš k posunu, přiblížení nebo otáčení, ale vždy musíte pracovat v rámci panelu této sekce.

Nakreslete geometrii vrstvy, kterou chcete vytvořit, kliknutím na její roh a vytvořením polygonu.

Tvar můžete upravit tažením rohů nebo vytvořit nové rohy tažením z hrany. Použijte Ctrl+Z nebo Ctrl+Y pro krok zpět nebo krok vpřed, aby měl finální výsledek požadovanou přesnost

Až budete hotovi, klikněte na 'Uložit' pro potvrzení geometrie. Pojmenujte tuto vrstvu a vyberte barvu.

Opakujte tento postup pro každou vrstvu, kterou chcete vypočítat.

Až budete hotovi, klikněte na 'Uložit' pro vytvoření vašeho příčného řezu.

Vypočítané vrstvy příčného řezu

Vyberte příčný řez nahoře, aby se v dolním panelu zobrazilo množství každé vrstvy. Objemy jednotlivých vrstev jsou vypočítány na základě vámi nakreslené geometrie a zadaných počátečních a koncových stanic:
