Kontrola modelu pro koordinátory BIM

Jako BIM koordinátor vám Dalux umožňuje vytvořit sadu předdefinovaných pravidel a poskytnout ji různým týmům designu, aby mohly před odesláním samostatně posoudit své modely. Tímto způsobem se můžete soustředit na klíčové aspekty koordinace designu, aniž byste museli předávat základní problémy designovým týmům.

Výsledkem je, že architekti a inženýři mohou využít nástroj kontroly modelu k ověření svého modelu, okamžitě provést změny a informovat vás a projektový tým o nejasnostech nebo žádostech o změnu.

Nastavení vlastní kontroly (kontrola modelu)

Všichni členové vašeho projekčního týmu, kteří mají přístup k funkci Kontrola modelu, mohou použít váš soubor požadavků k automatickému testování svého návrhu na kolize, kontrolu odstupu a platnost metadat.

Tým může komunikovat s vámi a navzájem, a vy můžete sledovat otevřené problémy během fáze návrhu.

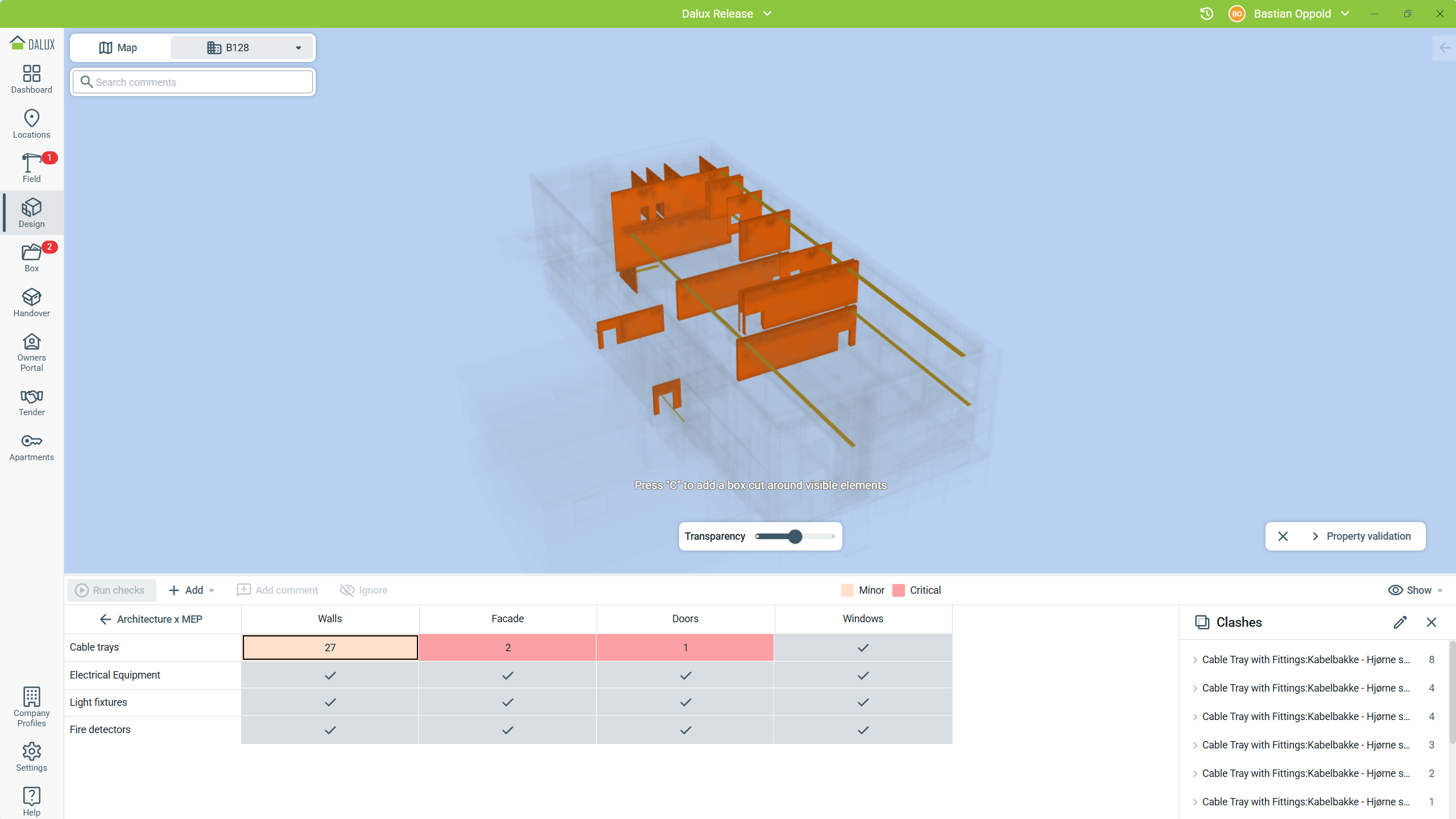

Jako příklad může kontrola vašeho TZB inženýra vrátit výsledek kontrol kolizí a kontrol odstupu pro technické instalace, jako je uvedeno zde:

Požadavky odrážejí pravidla stanovená v BEP (plán implementace BIM) nebo DDP (plán digitálního doručení) ve vašem projektu. Běžná pravidla, která jsou nastavena pro tuto funkci, jsou například:

• Pro architekty:
  • Kolize: Systémy, které mohou vyžadovat prostupy a opatření pro požární bezpečnost
  • Kontrola vlastnosti: Požární odolnost dveří, oken a stěn
  • Kontrola vlastnosti: Hodnoty tepelného toku pro udržitelnostní analýzu
• Pro statické inženýry:
  • Kolize: Zkontrolujte, kde jednotlivé systémy procházejí
  • Kontrola vlastnosti: Vlastnosti konstrukčních materiálů pro objekty
• Pro TZB inženýry:
  • Kolize: Systémy, které kolidují s jinými konstrukčními prvky
  • Kontrola vlastnosti: Klasifikace systémů pro vzduchotechniku a vodu
  • Bezpečnostní vzdálenosti: Dostatek místa pro sprinklery
• Pro elektroinženýry:
  • Kolize: Kabeláž s jinými systémy nebo konstrukčními prvky
  • Kontrola vlastnosti: Napětí, osvětlení atd.
  • Bezpečnostní vzdálenosti: Mezi kabeláží a jinými systémy

Správa a nastavení

Aktivujte funkci a udělte přístup všem stranám, které by měly být schopné provádět kontroly svých modelů. Poté nastavte pravidla pro každou disciplínu podle výše uvedených požadavků ve vašem projektu.

Tento článek podrobně vysvětluje postup: Jak nastavit Kontrolu modelu

Disciplíny

Nastavte každou disciplínu podle projekčního týmu, například pro architekty, statiky, TZB inženýry atd.

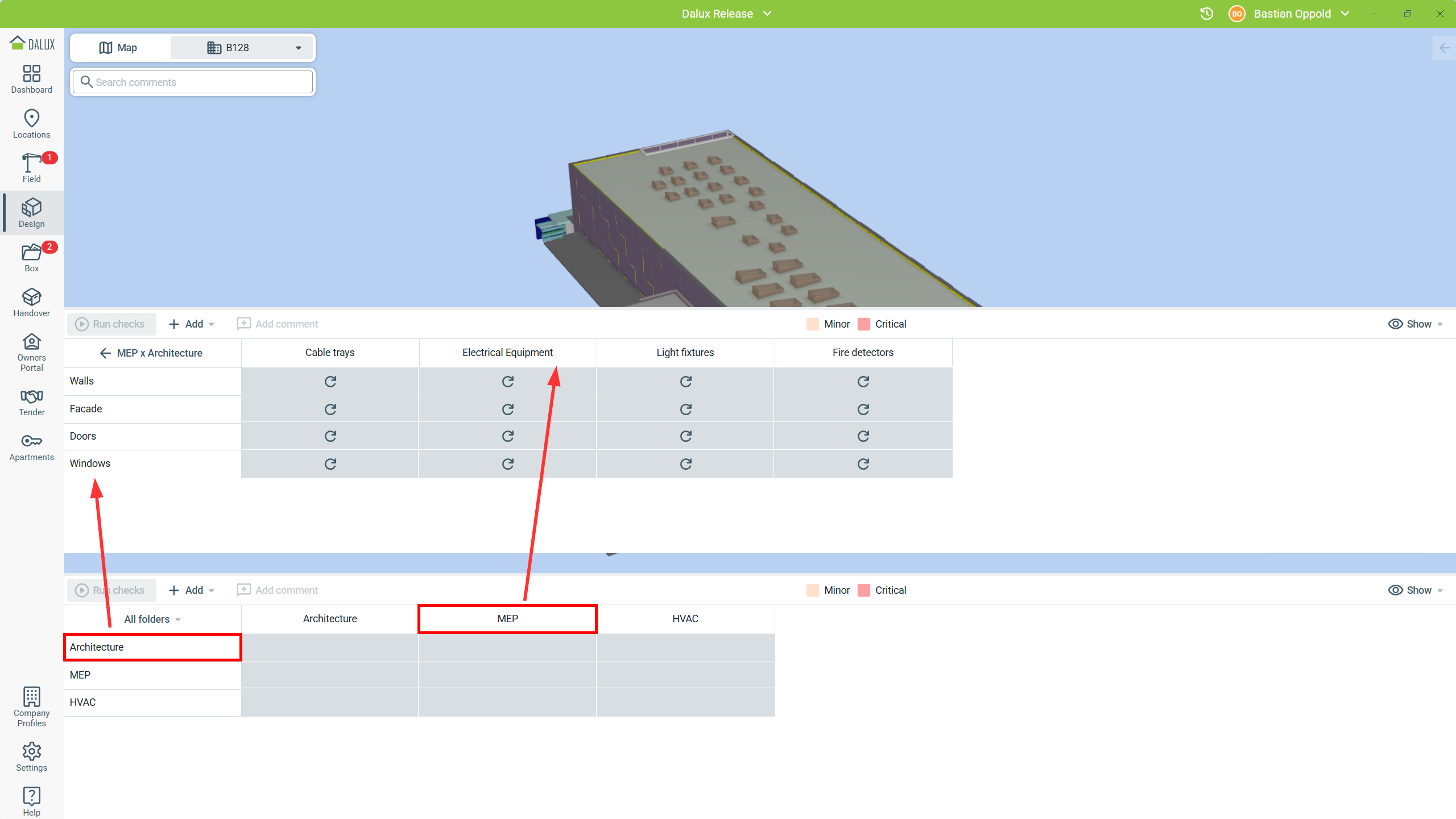

Vytvořte skupinu objektů pro každou příslušnou třídu objektů v disciplínách:

Podívejte se na technický článek, kde je podrobně popsáno, jak nastavit disciplíny a skupiny objektů: Jak nastavit disciplíny a skupiny objektů.

Nastavení kolizí a kontroly odstupu

Pro každou buňku v matici kontroly modelu nastavte pravidla týkající se kolizí a kontrol odstupu, pokud je to relevantní. Pokud pro dvě skupiny objektů neexistují žádná pravidla, nechte buňku prázdnou. Pokud je pravidlo kritické a změny návrhu/koordinace jsou zásadní pro vyřešení problému, nastavte závažnost na 'Critical'.

Příklad:

Kabelové žlaby často vedou skrz stěny, což by mělo být zohledněno pomocí prostupů ve stěnovém návrhu. To lze implementovat jako kolizi s nízkou závažností.

Jakékoli prostupy v nosných stěnách by mohly být implementovány jako kritické, protože případné změny návrhu by bylo třeba řešit včas, aby se předešlo rozsáhlému přepracování v pozdější fázi projektu.

Kontroly pro stejnou skupinu objektů, například dveře proti dveřím, obvykle není třeba implementovat jako pravidlo.

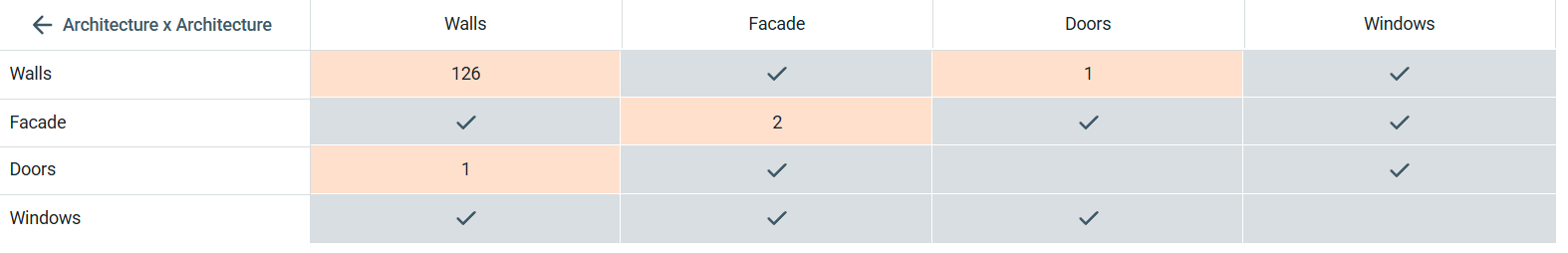

Nastavení může vypadat takto:

Nastavení pravidel vlastností

Při nastavování pravidel vlastností doporučujeme nastavit je v souladu s vaším BEP nebo DDP. Nastavení pravidel, jako v tomto příkladu, zajišťuje, že jsou všechny požadavky kontrolovány metodicky a že můžete zajistit, že kvalita dat je zaručena ve všech fázích projektu.

Často máte v rámci BEP/DDP seznam vlastností v závislosti na LOD, pro které byste měli nastavit kontrolu existence.

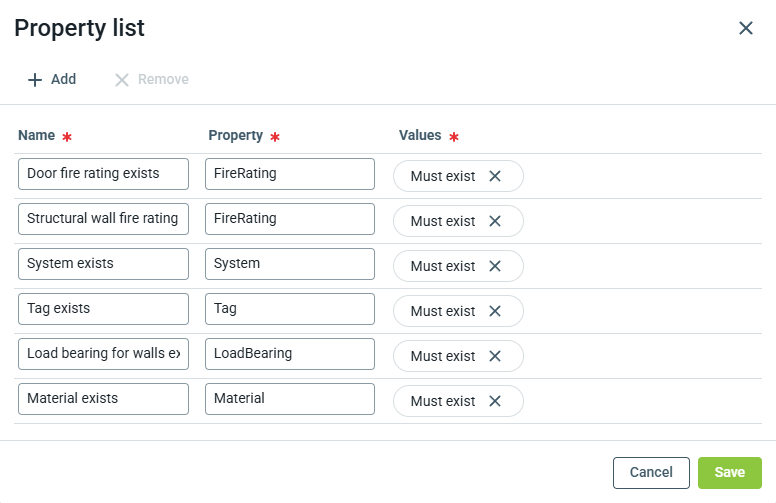

Mnohé z nich jsou vyžadovány napříč několika disciplínami, například název typu, materiál nebo rozměry. Výsledné nastavení vypadá takto:

V některých případech chcete kontrolovat specifické hodnoty, jako jsou požární odolnost nebo U-hodnoty. Pro tyto případy nastavte speciální pravidla podle vašich potřeb.

Pro oba tyto případy nastavte pravidla vlastností.

Nastavení kontrol vlastností

Při nastavování kontrol vlastností doporučujeme nastavit kontroly podle fází návrhu nebo požadovaného LOD/LOI.

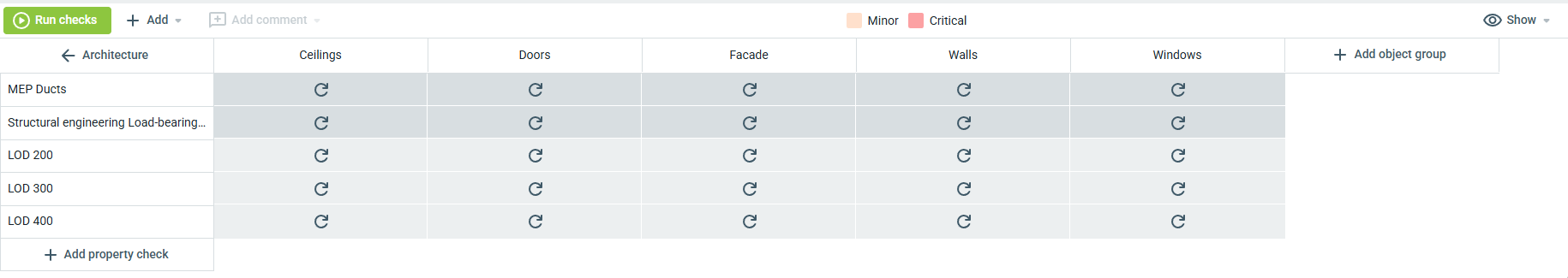

Každá validace vlastnosti by měla kontrolovat všechny skupiny objektů a obsahovat pravidla vlastností, která jsou relevantní pro danou fázi. V tomto příkladu konečný výsledek zobrazuje kontroly pro LOD 200, 300 a 400 pro skupiny objektů v disciplíně Architektura.

Pro každou skupinu objektů a každou kontrolu vlastností vyberte všechna pravidla, která musí být splněna dodanými modely v této fázi návrhu.

Přečtěte si tento článek a podívejte se, jak projekční tým používá toto nastavení: Kontrola modelu pro architekty a inženýry
