Modellvalideringsverktyget gör det möjligt för användare att ställa krav på konflikter och säkerhetsavstånd mellan objekt i sina byggnadmodeller utan att behöva vänta på återkoppling från en annan part. Användare med åtkomst kan själv kontrollera modeller med hjälp av funktionen.
Verktyget gör det möjligt att analysera om objekt uppfyller konflikt- och säkerhetsavståndskrav för projektet genom att tillämpa dem på modellen i Dalux, vilket omedelbart ger användarna den information de behöver för att antingen:
- Gör de nödvändiga ändringarna i modelleringsprogrammet
- Samarbeta med andra projektdeltagare genom att kommentera objekt som inte uppfyller kraven
- Bestäm dig för att ignorera ärendet om det inte är relevant
Teknisk information
Resultat från modellvalideringen kan visas i webbläsaren när 'Automation' är aktiverad av en projektadministratör.
Aktiva kontroller kräver Dalux desktop-appen.
Hur man använder modellvalidering för kontroller
För att använda funktionen, gå till Design
Välj byggnad
Välj filområde
Modellvalidering.
Du kan utföra kontroller som har ställts in av din projektadministratör, gruppadministratör eller av dig själv.
För att lära dig hur du ställer in kontroller för dig själv, läs den här artikeln: Hur man konfigurerar Modellvalidering
Du kan snabbt köra alla tillgängliga kontroller genom att klicka på Kör kontroller. För att köra specifika kontroller, klicka på cellen i valideringsmatrisen och välj sedan cellen för de specifika objektgrupperna.
Observera
Om de har ställts in av din projektadministratör kan kontrollerna köras automatiskt för den valda byggnaden när nya modellfiler länkas till byggnaden, eller när befintliga modellfiler uppdateras.
Detta ger en översikt över alla konflikter och säkerhetsavstånd, grupperade efter konfliktande element och sorterade efter de med flest konflikter.

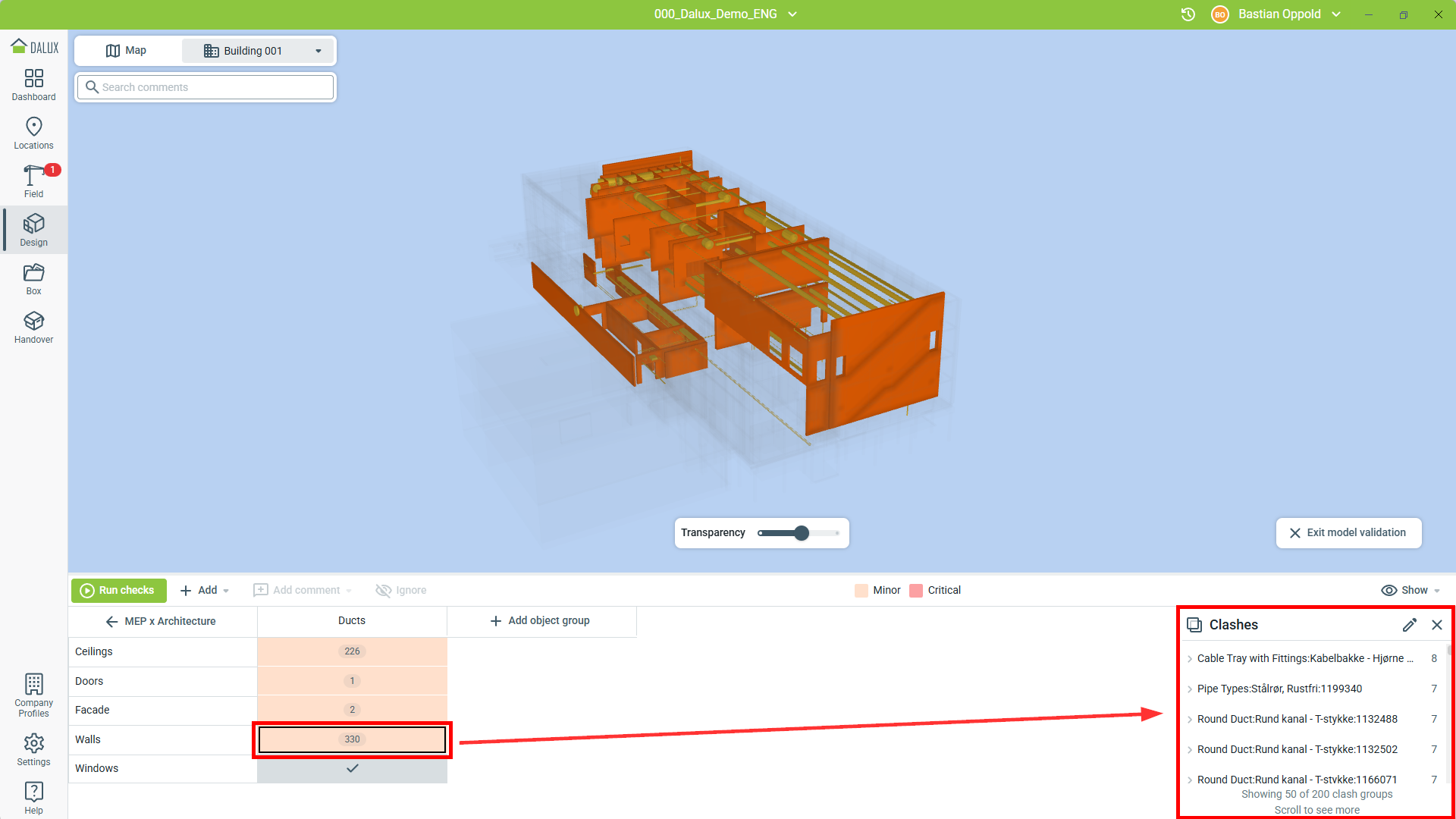

Klicka antingen på posten i listan eller på ett element i visaren för att se de specifika objekt som bryter mot regeln.

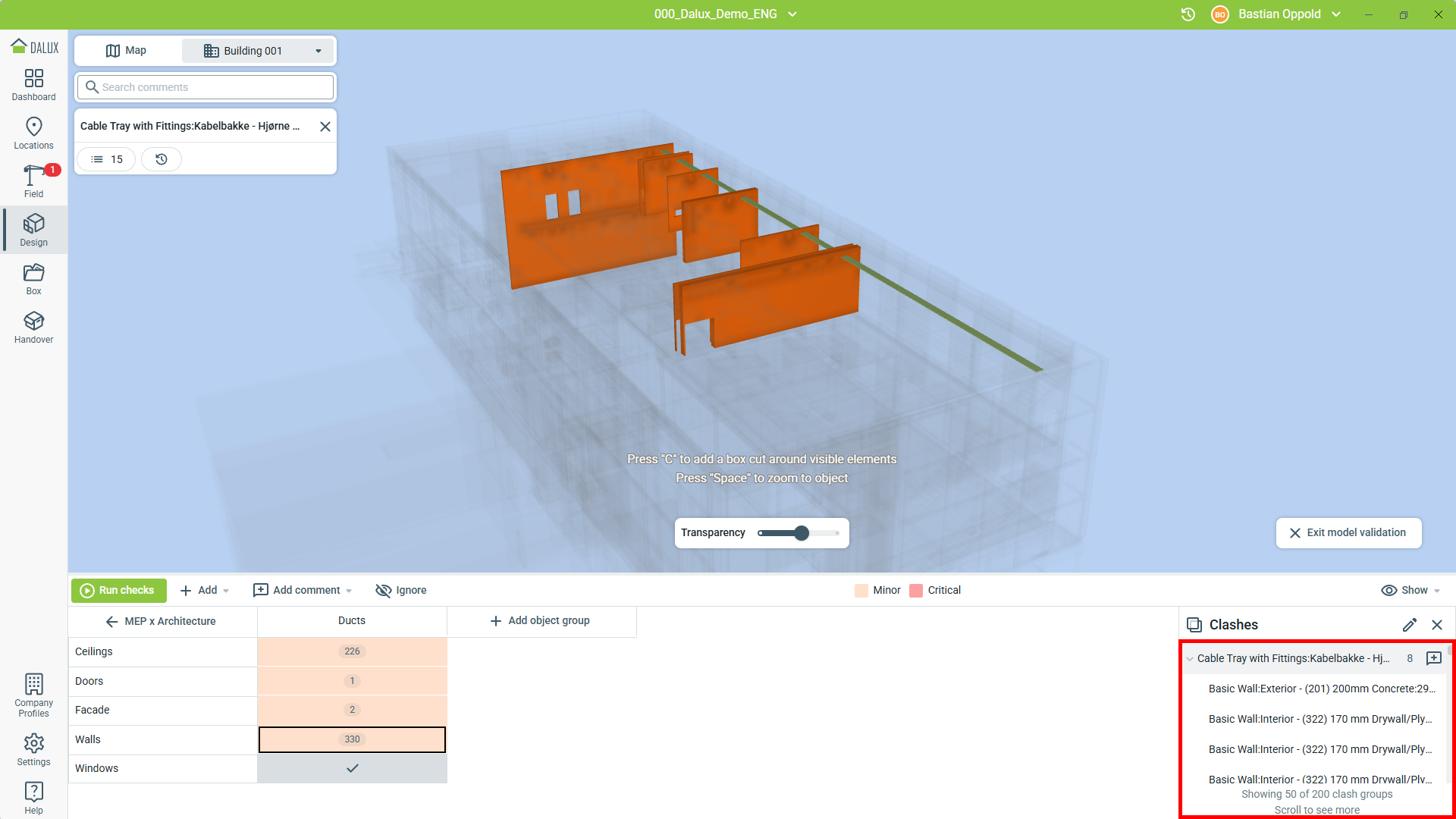

När du väljer ett objekt får du upp en lista över alla enskilda objekt som kolliderar med det valda objektet. På detta sätt kan du välja enskilda objekt för att se just den konflikten/uppgiften och bedöma den genom att kommentera den eller ignorera den om kontrollen inte är relevant för dig.
Härifrån kan du använda resultaten för att skapa kommentarer för andra designdeltagare, eller så kan du uppdatera din egen modell för att åtgärda eventuella problem.
Tips och tricks
Tryck på "C" för att skapa en box cut runt den valda uppgiften, så att du kan fokusera på specifika detaljer. Använd 'Transparens'-reglaget för att se bortfiltrerade objekt för extra kontext.

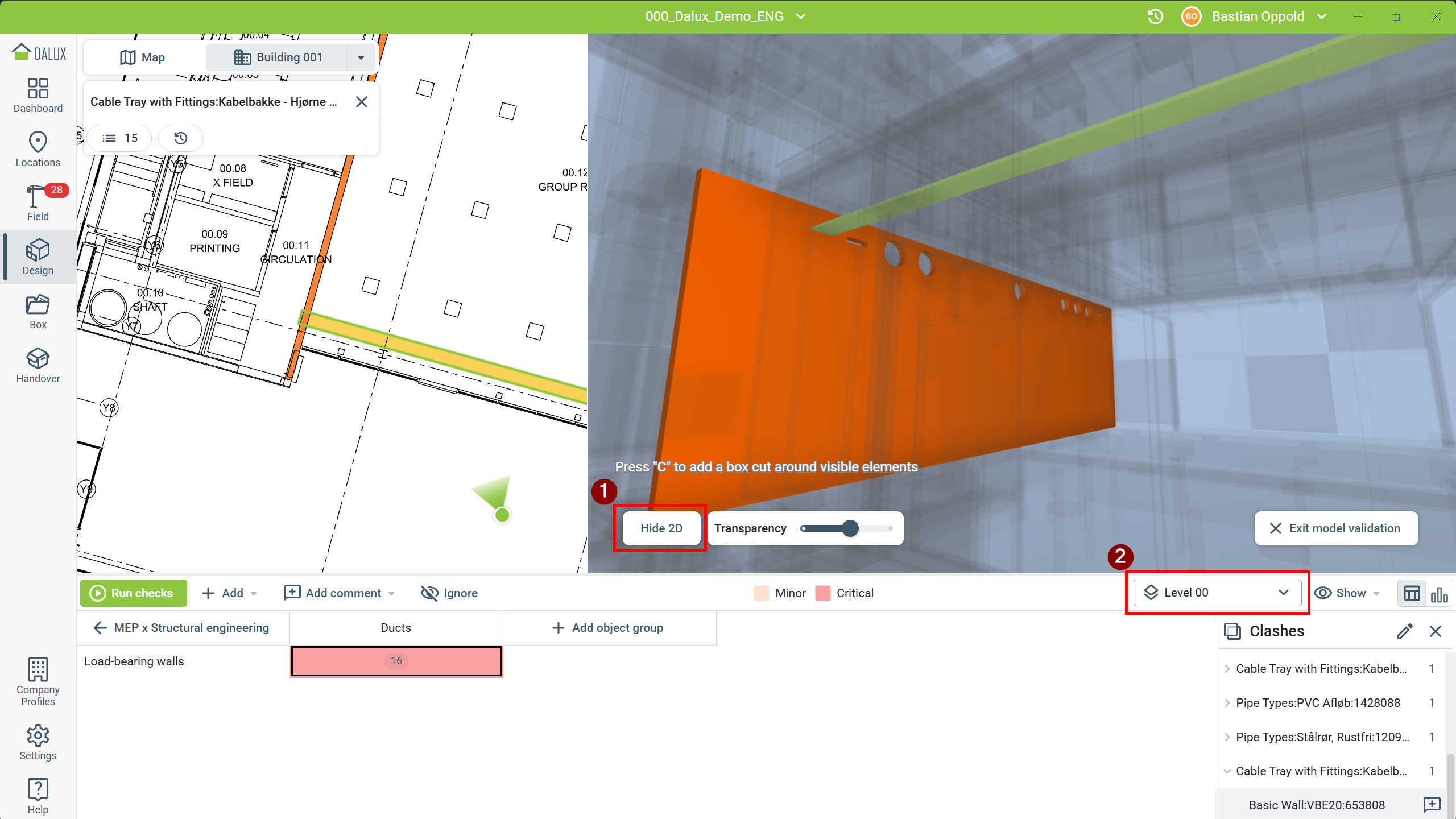

Öppna konflikterna från den delade vyn, eller klicka på 'Öppna 2D/Dölj 2D' (1) för att gå till den delade vyn efteråt. Markera konflikter eller säkerhetsavstånd från listan, eller klicka på 3D-elementet för att visa de kolliderande elementen på ritningen. Plansväljaren (2) låter dig växla mellan plan.
Skapa kommentarer
Om du vill samarbeta med andra kan du kommentera ärenden både per objekt och per enskilt ärende. Att kommentera ett objekt inkluderar alla relaterade uppgifter i en kommentar.
Kommentarerna kommer att använda de kommentarstyper och kommunikationskanaler som redan är inställda i projektet.
I detta exempel kolliderar en kanal med flera väggar. Du kan antingen ändra din egen design för att lösa denna konflikt eller skapa en kommentar för att samordna nödvändiga ändringar med andra designdeltagare.

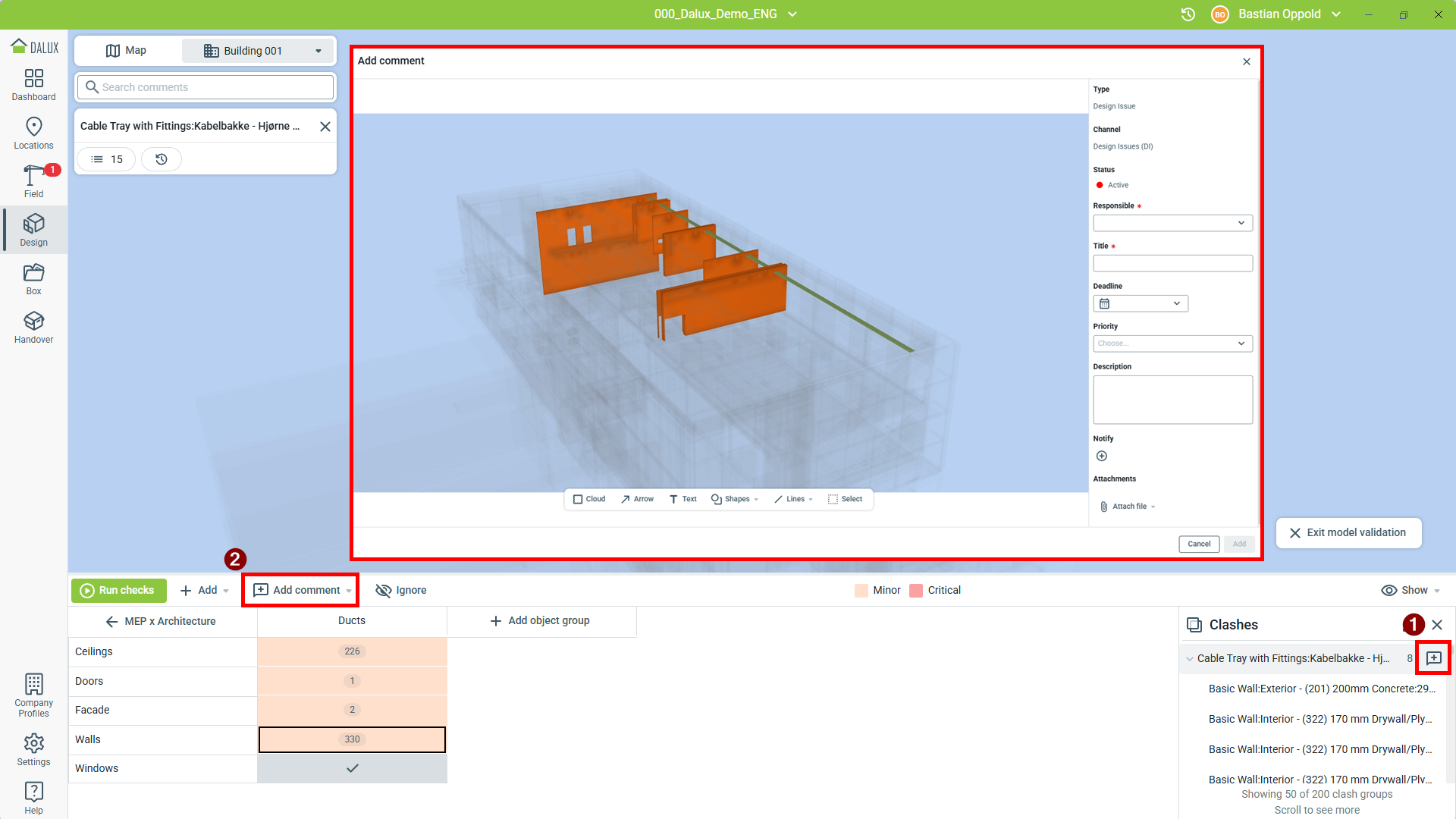

För att kommentera en uppgift, välj objektet/gruppen eller den enskilda uppgiften och klicka antingen på bredvid uppgiften (1) eller på
Lägg till kommentar i verktygsfältet (2):
Välj sedan lämplig typ och kanal för kommentaren och fyll i informationen för kommentaren.
Läs mer
Om du vill lära dig mer om att använda Kommentarer, läs den här artikeln: Hur man använder kommentarer.
Ignorera
Om ett ärende antingen inte är relevant för dig eller om du inte behöver se det, kan du välja att ignorera det.
'Ignorerade' är personliga, så andra projektdeltagare kommer fortfarande att kunna se uppgiften och den kommer inte att markeras som ignorerad för dem.

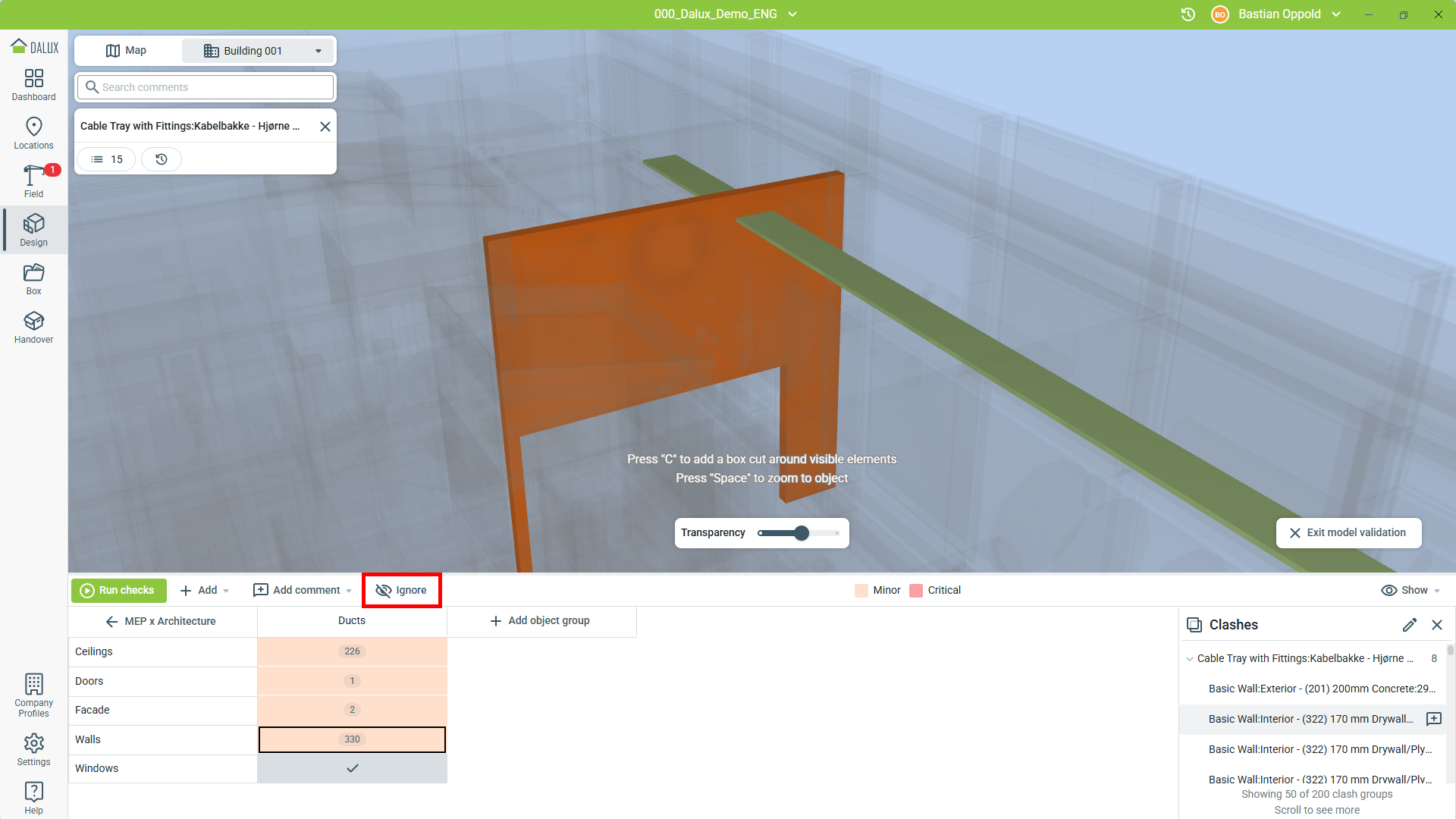

Om du vill ignorera en uppgift markerar du uppgiften och klickar sedan på Ignorera:

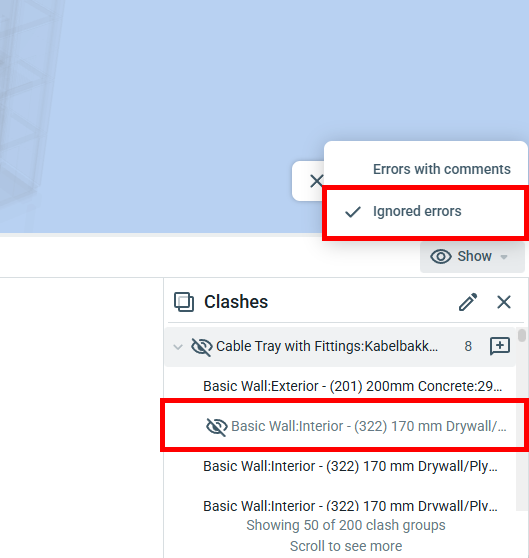

Denna konflikt kommer inte längre att visas i kontrollen om du inte explicit visar ignorerade konflikter. För att göra detta, välj 'Ignorerade fel' i Öppna-menyn:
Ångra ignorera

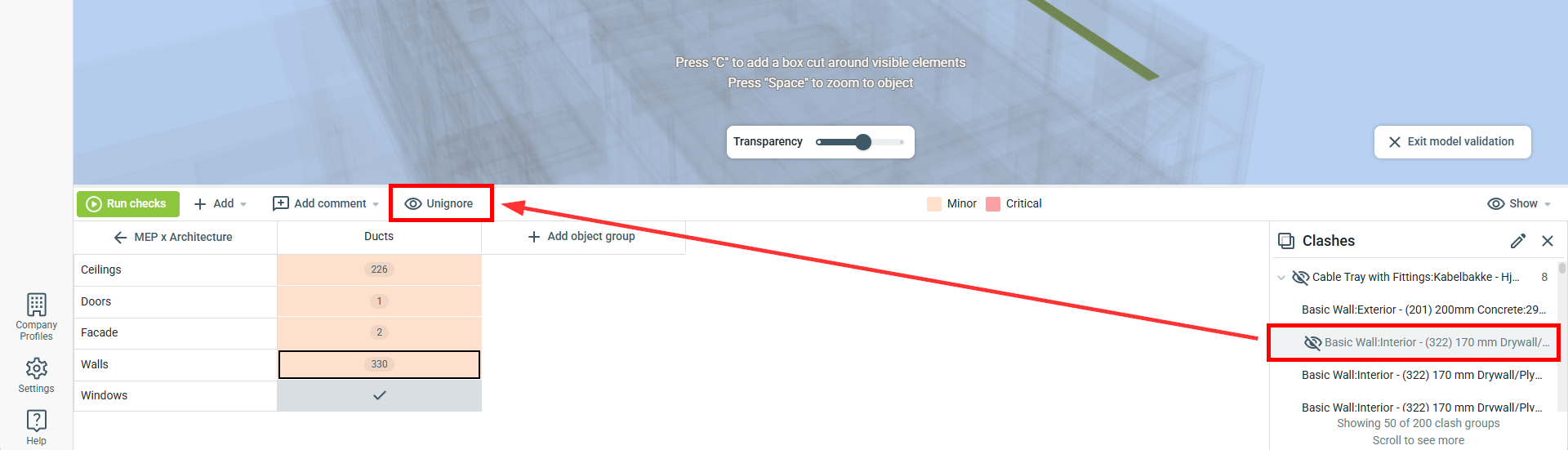

Om uppgiften är aktuell igen och du vill ta bort ignoreringen, välj uppgiften från listan och klicka på Avignorera i verktygsfältet.
Historik för modellvalidering

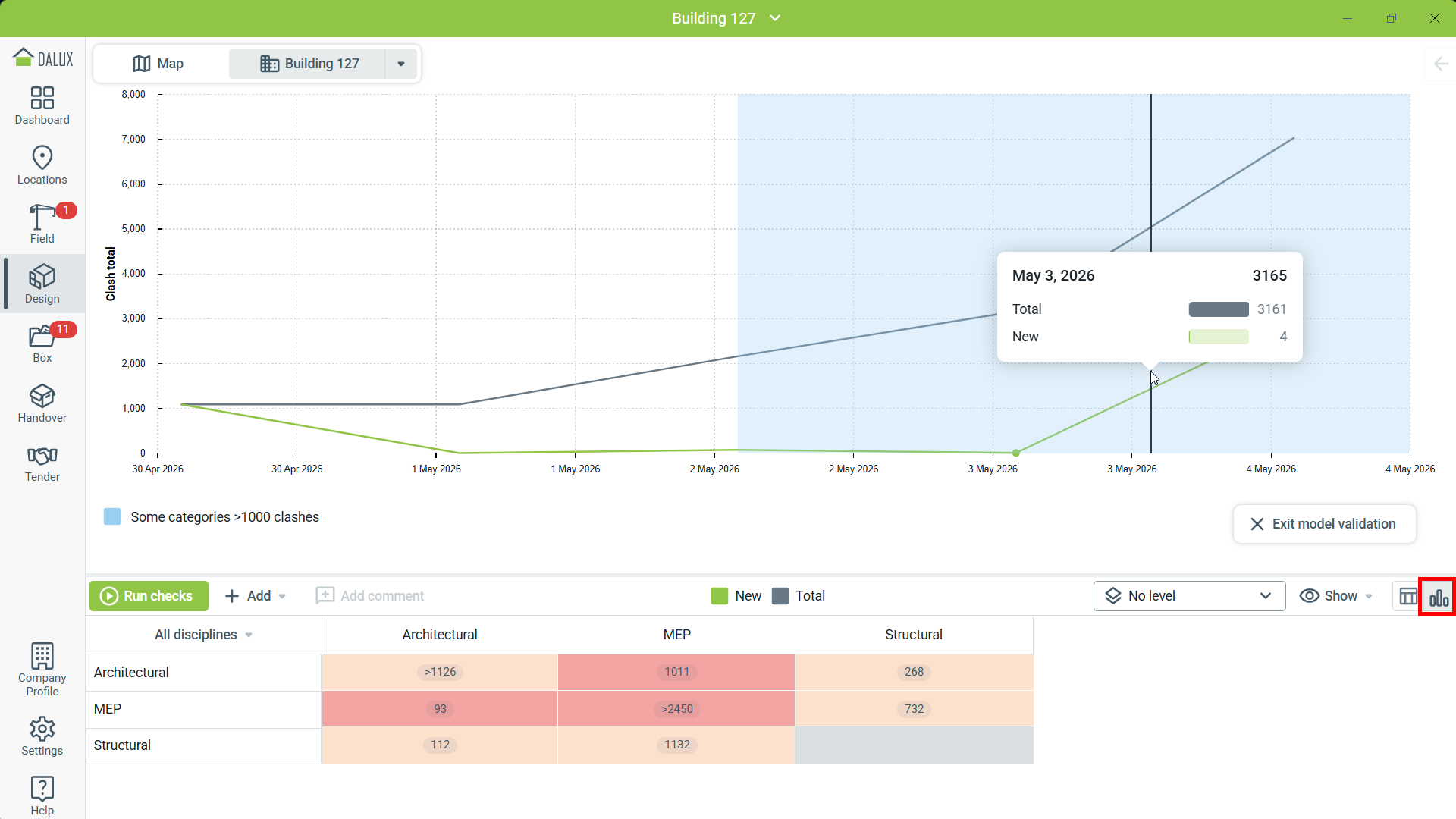

När konstruktörer uppdaterar sina modeller och löser problem kan det vara svårt att följa samordningsstatusen och olösta konflikter. Växla till diagramvyn för att se en historik över konflikter. Detta inkluderar det totala antalet konflikter en viss dag, samt antalet nya och åtgärdade konflikter under hela din projektlinje.

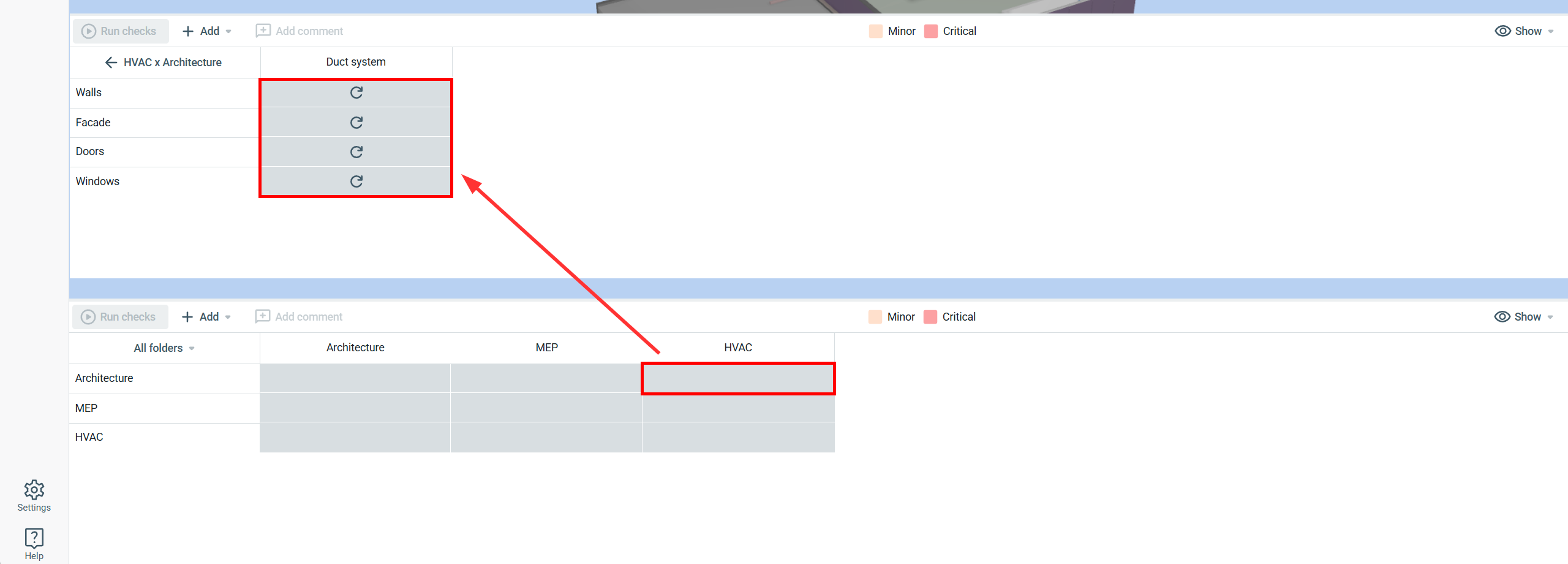

Klicka på cellen för två konflikterande discipliner i valideringsmatrisen för att se historiken endast för de valda disciplinerna.
