Hyperlänkar på PDF-ritningar och i dokument.

Den här artikeln beskriver hur hyperlänkar konfigureras och kan användas för att snabbt öppna kopplade ritningar eller dokument som refereras till med ett nummer.

Hur man använder hyperlänkar

Hyperlänkar används för att snabbt navigera mellan ritningar och dokument, till exempel för att hoppa från en planritning till en specifik sektion eller från ett dokument till en relaterad planritning.

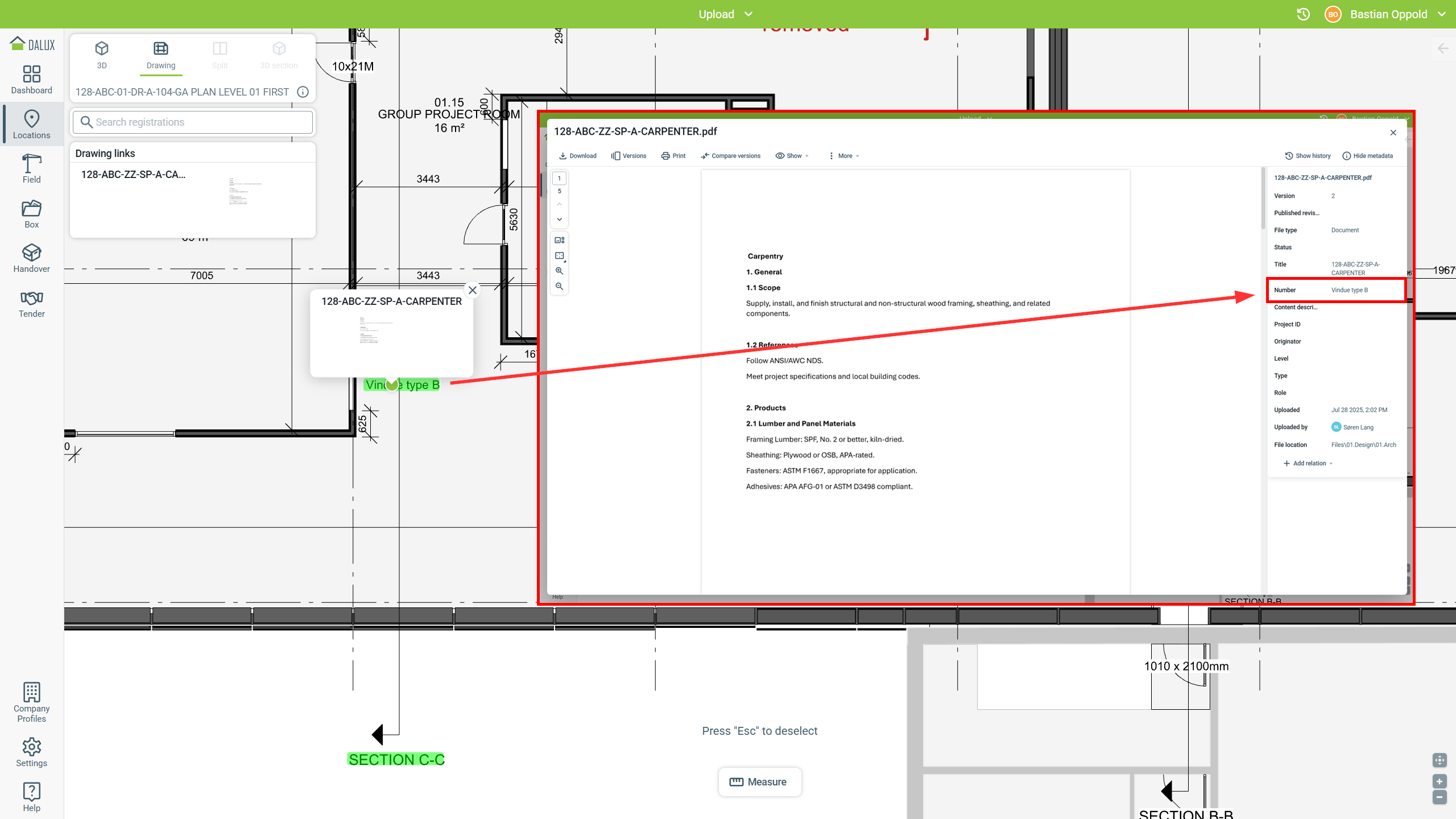

Manuellt uppladdade filer visar hyperlänkar i grönt medan hyperlänkar visas i blått om ett plugin har använts.

Använd hyperlänkar i Platser

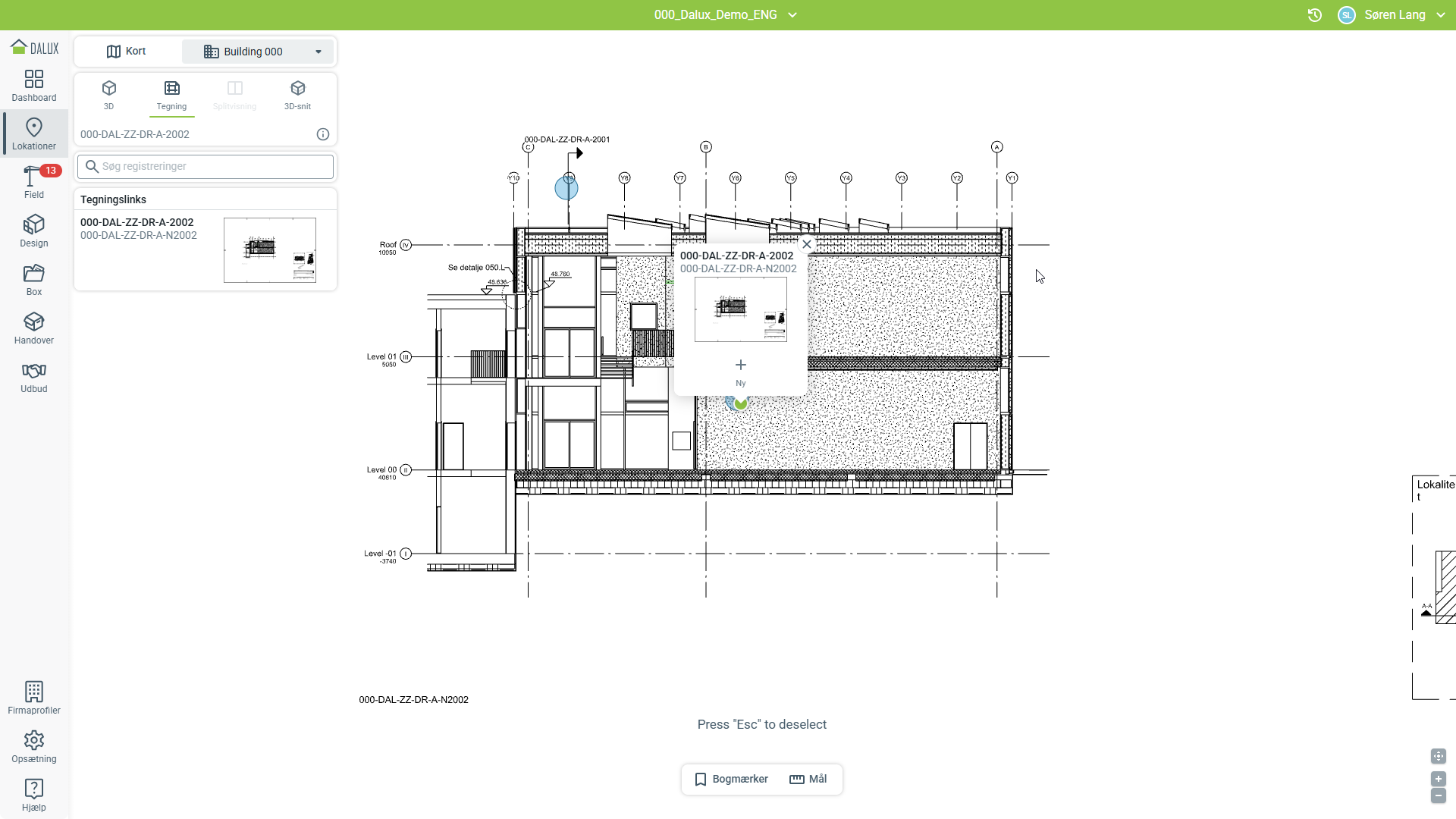

Om du är i Platser, kan du klicka på hyperlänken för att öppna den länkade ritningen eller dokumentet.

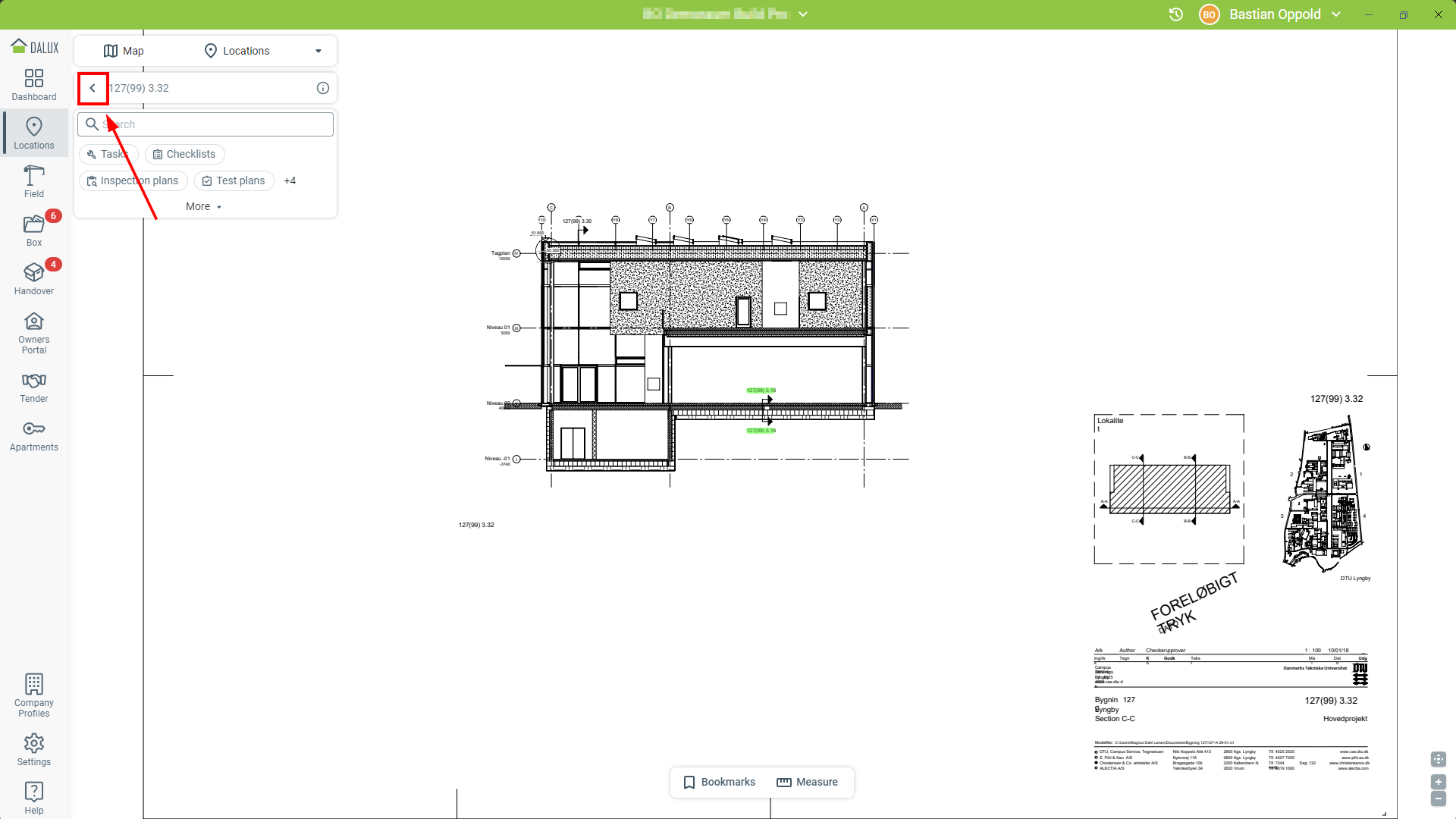

Du kan alltid använda ikonen för att gå tillbaka till föregående ritning:

Använd hyperlänkar i Box

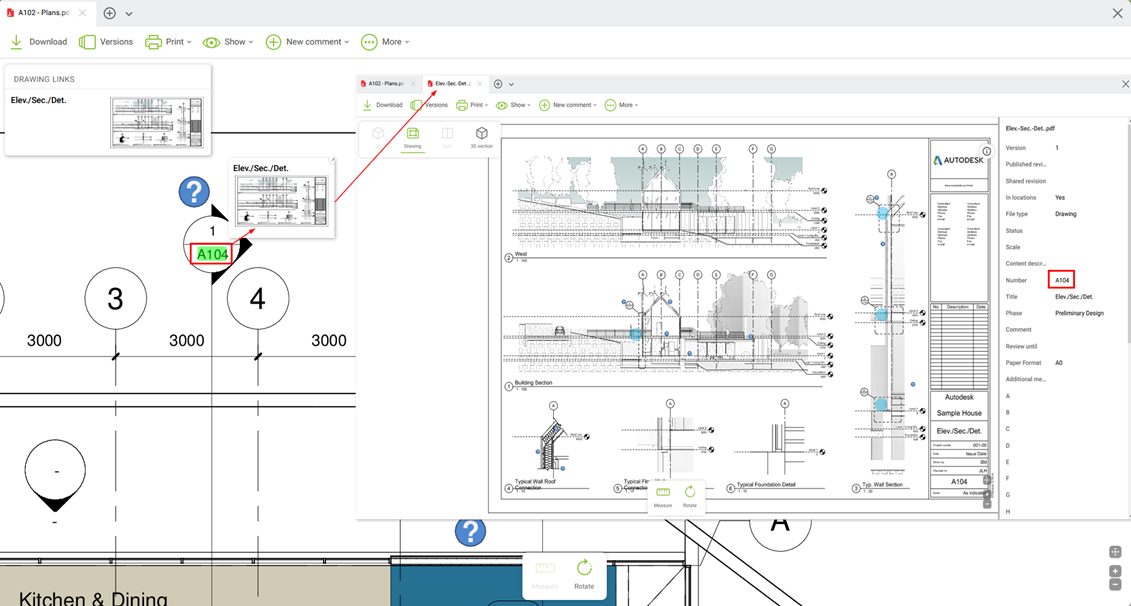

I Box öppnas ritningar eller dokument som länkats med en hyperlänk i en ny flik i din nuvarande vy. Länken kommer alltid att öppna den senaste versionen av filen som du har tillgång till, oavsett filområde.

Hur man konfigurerar hyperlänkar

Identifiera filnummer på ritningar och dokument

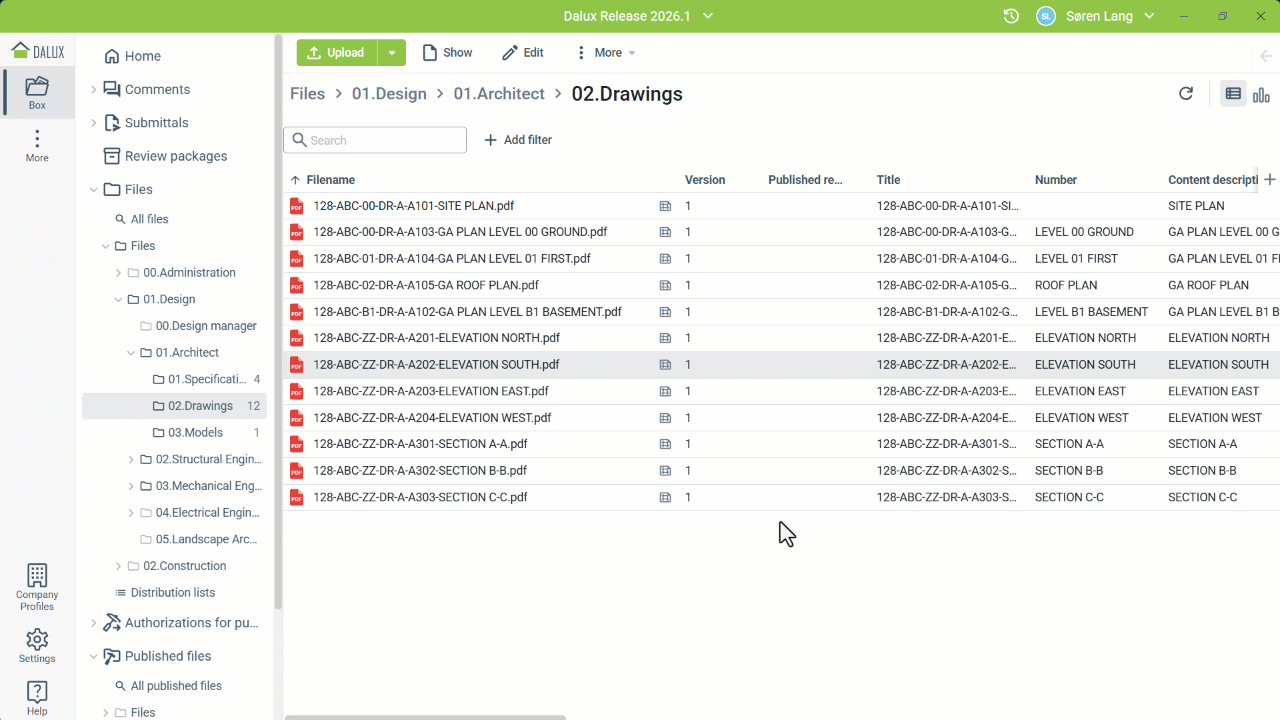

Numret hänvisar till metadatafältet ”Nummer” i Dalux. Fyll i det här fältet med exakt den text som visas på de ritningar du vill skapa en länk på. Du kan göra detta antingen under eller efter uppladdningen. Dalux kommer då automatiskt att skapa en länk.

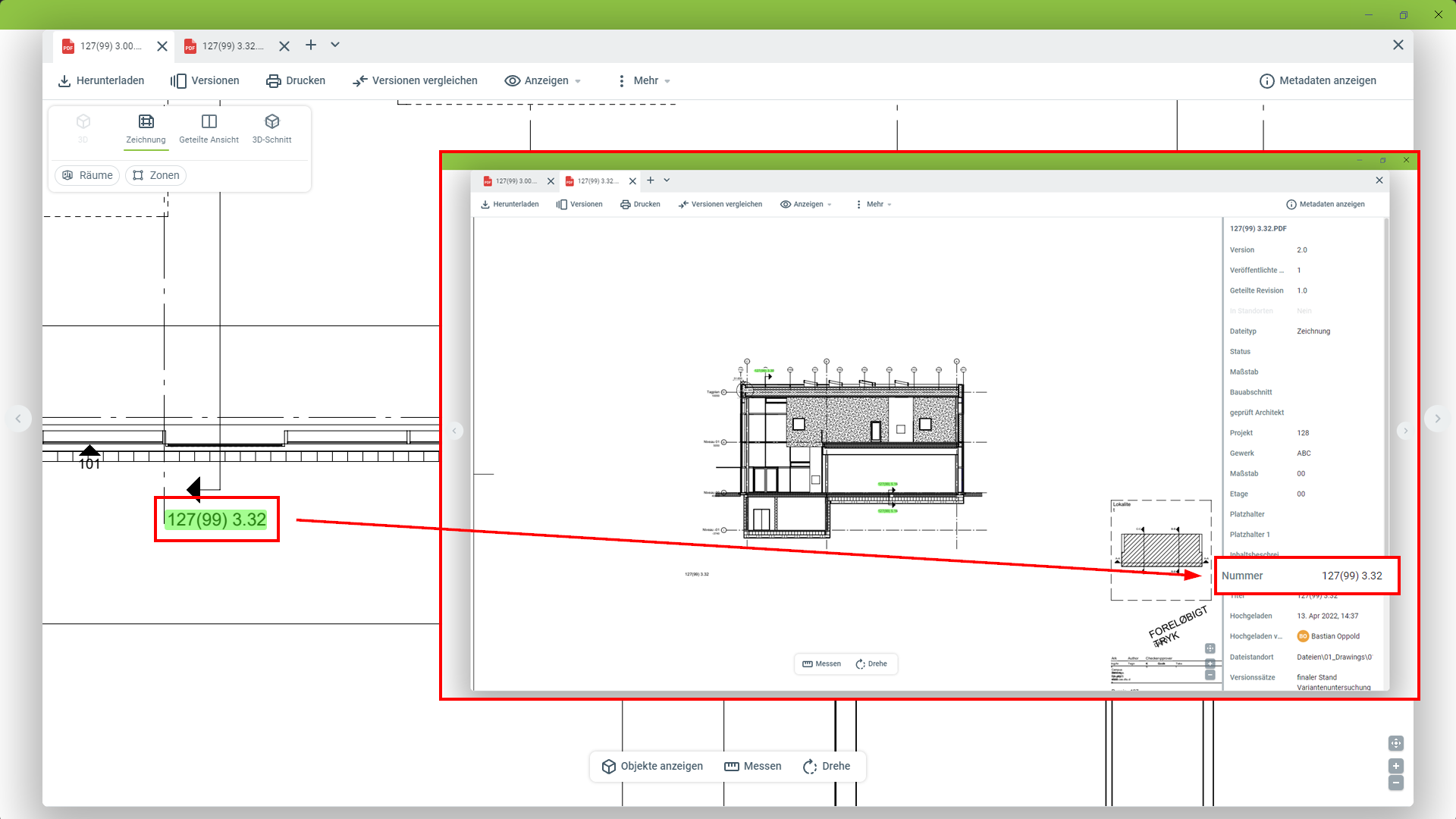

I följande exempel namngavs ritningen "127(99) 3.32" på planritningen och exakt samma sträng anges i nummer-metadatafält. Dalux upptäcker strängen på planritningen och skapar en hyperlänk därefter.

Krav för hyperlänkar

De grundläggande kraven för att strängen ska kännas igen är:

1. Hyperlänkar kan endast skapas på PDF-filer eller DWG-ritningar
2. Strängen måste vara längre än 1 tecken
3. Strängen måste vara kortare än 45 tecken
4. Strängen behöver minst en icke-numerisk tecken (bokstav, symbol)

Tips för att skapa hyperlänkar

• Typsnitt: Undvik typsnitt med för smalt/brett avstånd mellan tecken. Vi rekommenderar att du använder teckensnitt från standardpaket från Microsoft eller liknande.
• Avstånd före/efter hyperlänk: Tillåt särskilt avstånd före och efter hyperlänk för att den ska hittas.

Exempel: Istället för

”Se ritning A-40-EK-ST-U02 för mer information”

isolera ritningsnumret till

”För mer information, se ritning: A-40-EK-ST-U02”

• Teckensnittsstil: Undvik att använda teckensnittsstilar som fetstil och kursiv.
• Modelleringsprogramvara: Om programvaran har ett inbyggt alternativ för att exportera till PDF använder den sannolikt sin egen PDF-motor. Välj istället alternativet "Microsoft Print to PDF" som ger ett bättre resultat.

Konfigurera hyperlänkar i CAD-programvara

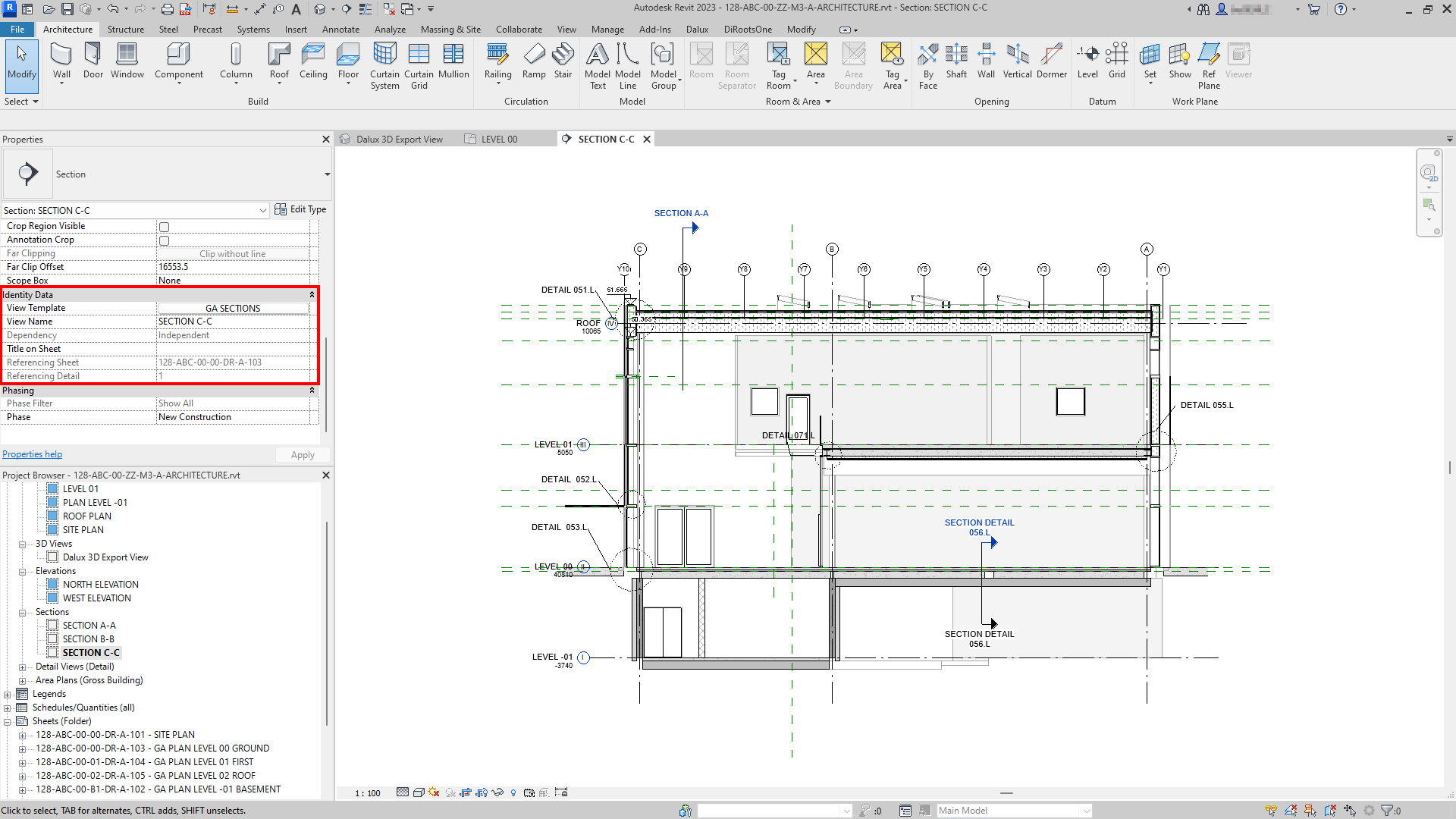

Om du har skapat hänvisningar i ditt modelleringsprogramvara, såsom Revit, och laddar upp dina ritningar till Dalux via plugin, kommer dem att skapas automatiskt som blåa hyperlänkar.

Skapa manuella hyperlänkar

Du kan också skapa dina egna manuella hyperlänkar. Detta låter dig skapa användardefinierade länkar till ritningar och dokument som du kanske vill referera till direkt.

Öppna filen du vill placera länken påLänk till filVälj filen du vill länka tillPlacera länken på filen

När du har skapat länken drar du den till rätt plats. Som standard visar länken filens namn. Du kan redigera den så att den får ett kortare eller mer lättläst namn.
