I den här artikeln visar vi hur man använder BIM-egenskaper i de olika områdena på Dalux, till exempel checklistor, uppgifter, eller godkännanden.
Vad är BIM-egenskaper?
BIM-egenskaper är data som används för att lägga till information till elementen i BIM-modeller. När en byggnad laddas upp till Dalux kommer BIM-egenskaperna att laddas upp tillsammans med den, något som kan läsas och visas av Dalux.

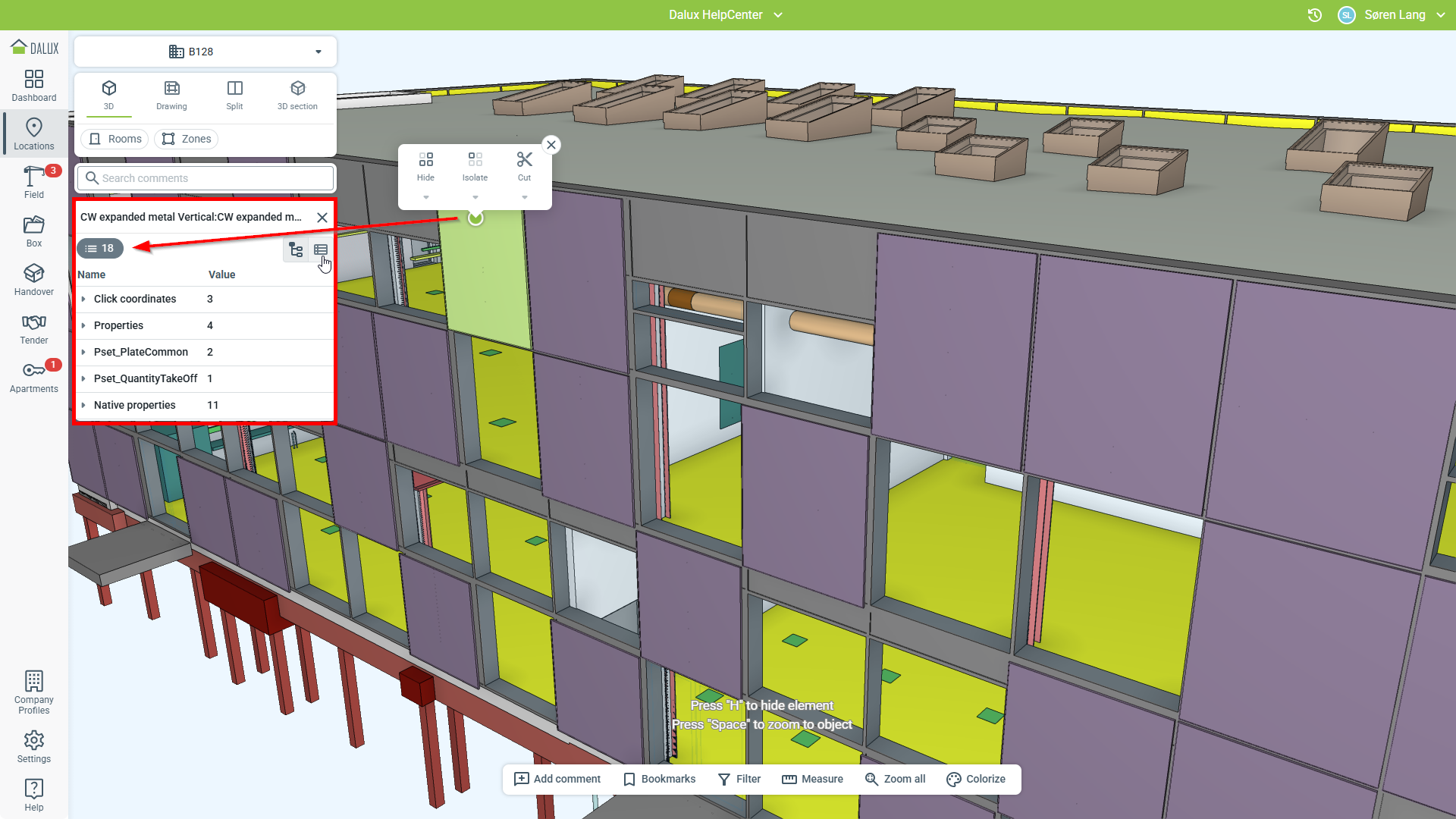

BIM-egenskaperna för ett element kan visas genom att välja elementet i 3D-vyn och klicka på egenskaper () i fönstret med elementinformation. Egenskaperna är grupperade i sets:
BIM-egenskaper i Dalux
BIM Properties används för att visa användaren information om byggnaden och dess element.
Mallar

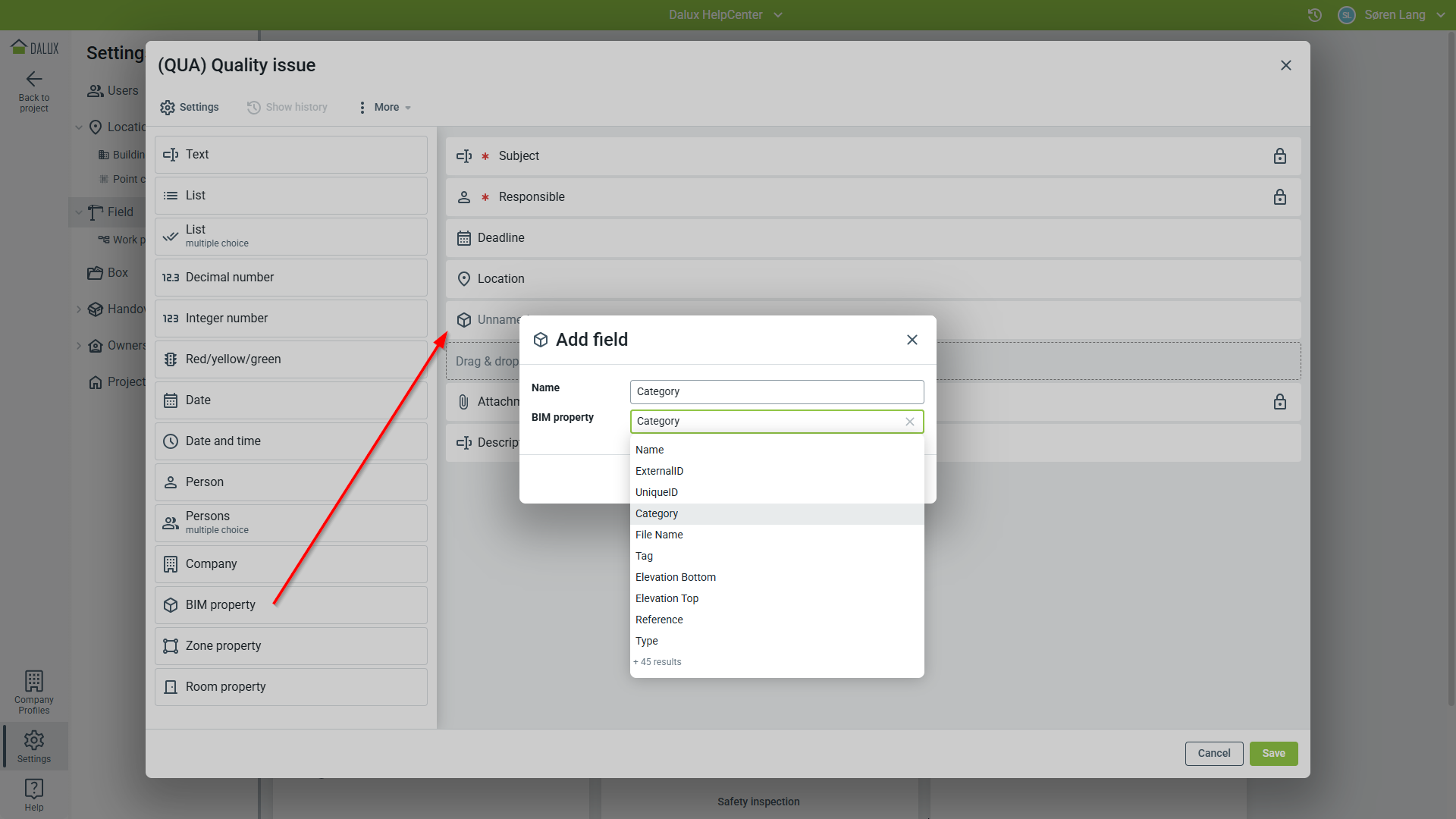

Egenskaperna kan användas i mallar för olika funktioner i Dalux. För att använda det i en mall, gå till mallen för uppgiften/checklistan/godkännandet och dra BIM-egenskap-fältet från vänstra kolumnen in i mallen till höger:
Tips och tricks
När du lägger till ett BIM- eller zonegenskapfält till uppgifts-, godkännande- eller checklistamallar, kommer tillgängliga egenskaper att föreslås från en rullgardinslista.
Viktigt
BIM-egenskapsfält uppdateras automatiskt med data och kan inte redigeras manuellt när de används för en checklista eller uppgift.

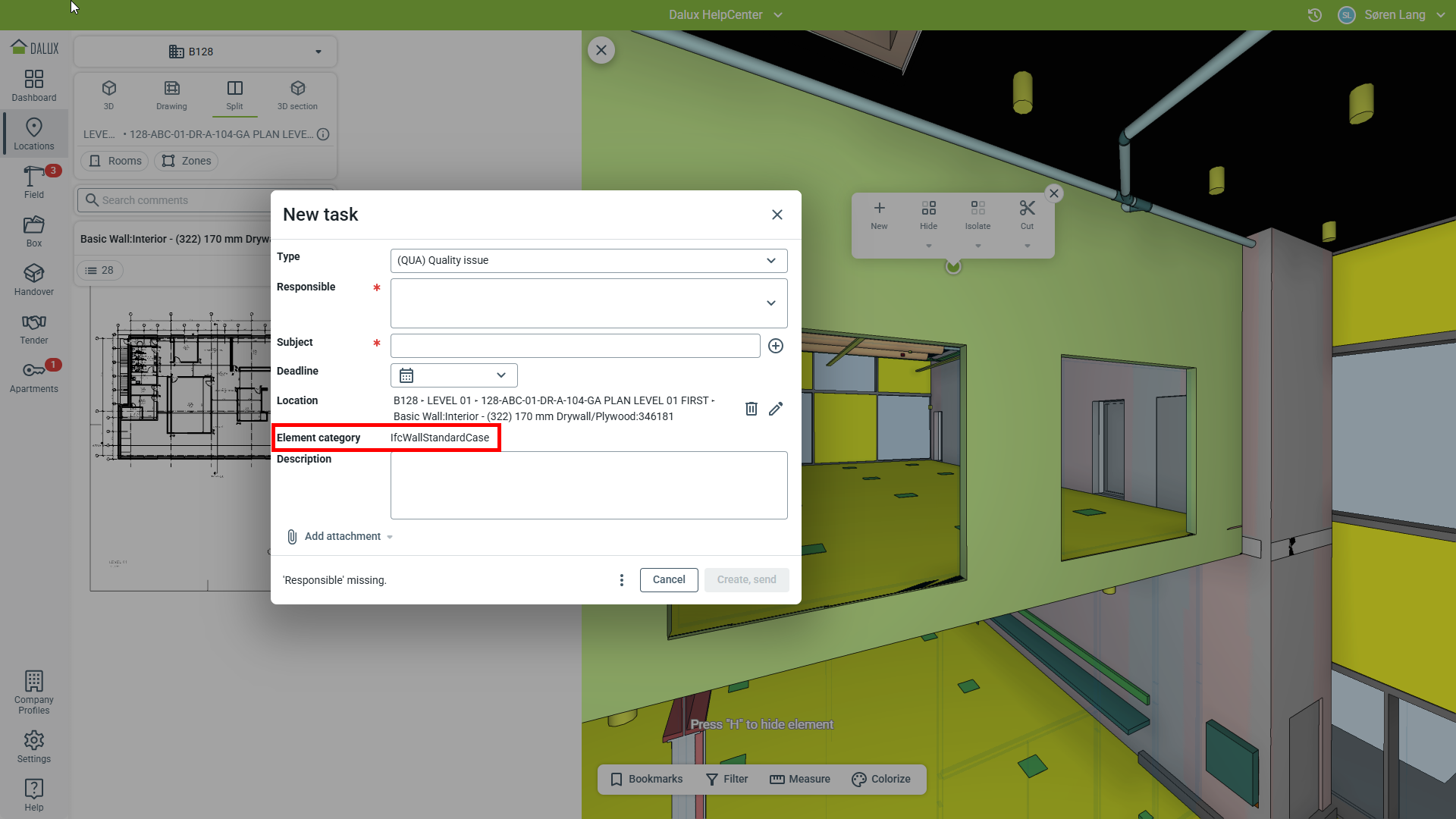

BIM-egenskapsfälten fylls med relevant data när ett element väljs som plats för checklistan/uppgiften. Data i fälten bestäms av den BIM-egenskap som valts i mallen:
BIM-egenskaper som filter
BIM-egenskaper kan också filtrera 3D-vyn av byggnaden enligt en eller flera specifika egenskaper. För att göra det:
Välj ett BIM-element i byggnaden genom att klicka på det Klicka på
(egenskaper)

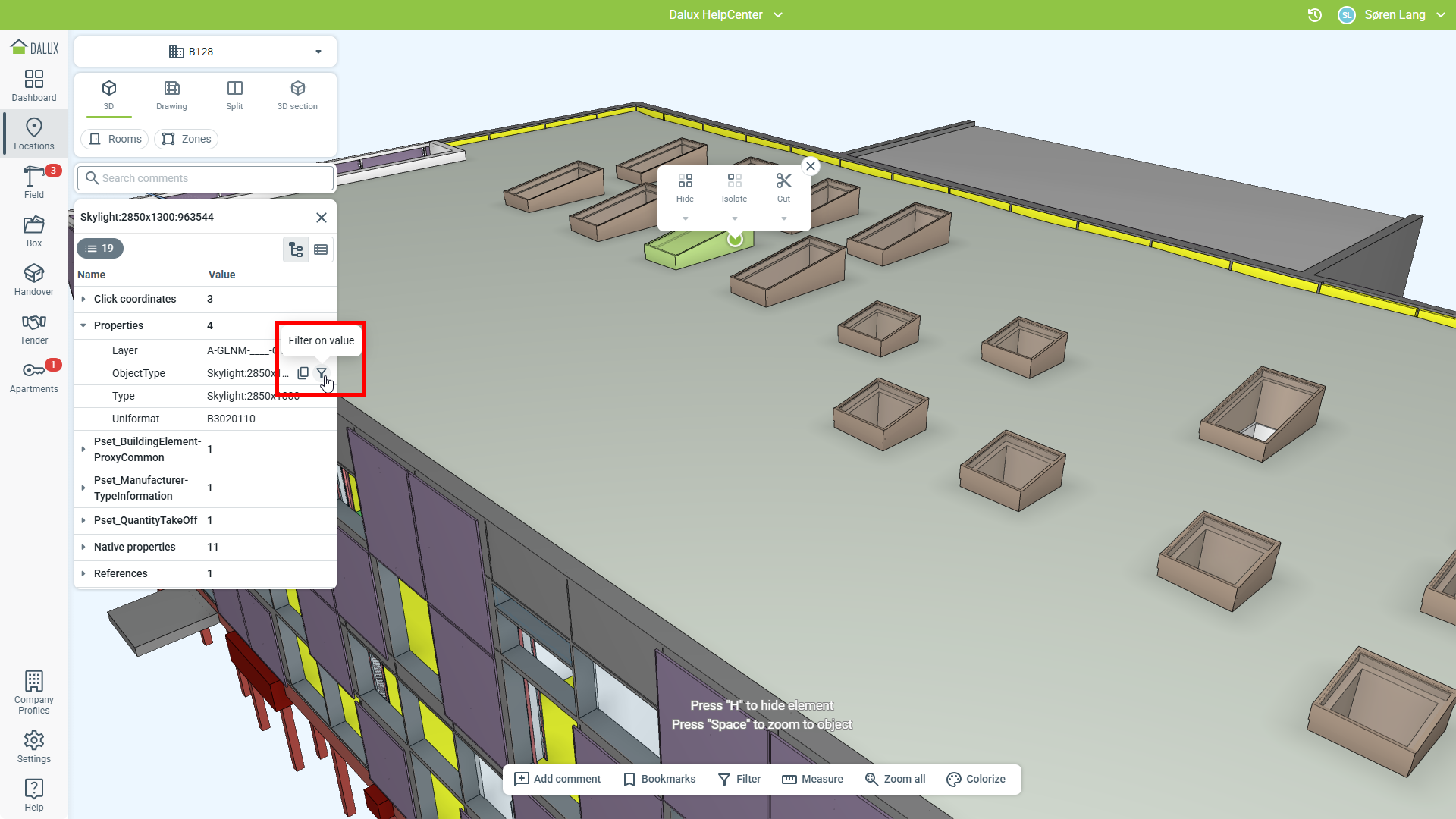

Klicka på
ikonen till höger om den egenskap du vill filtrera efter:

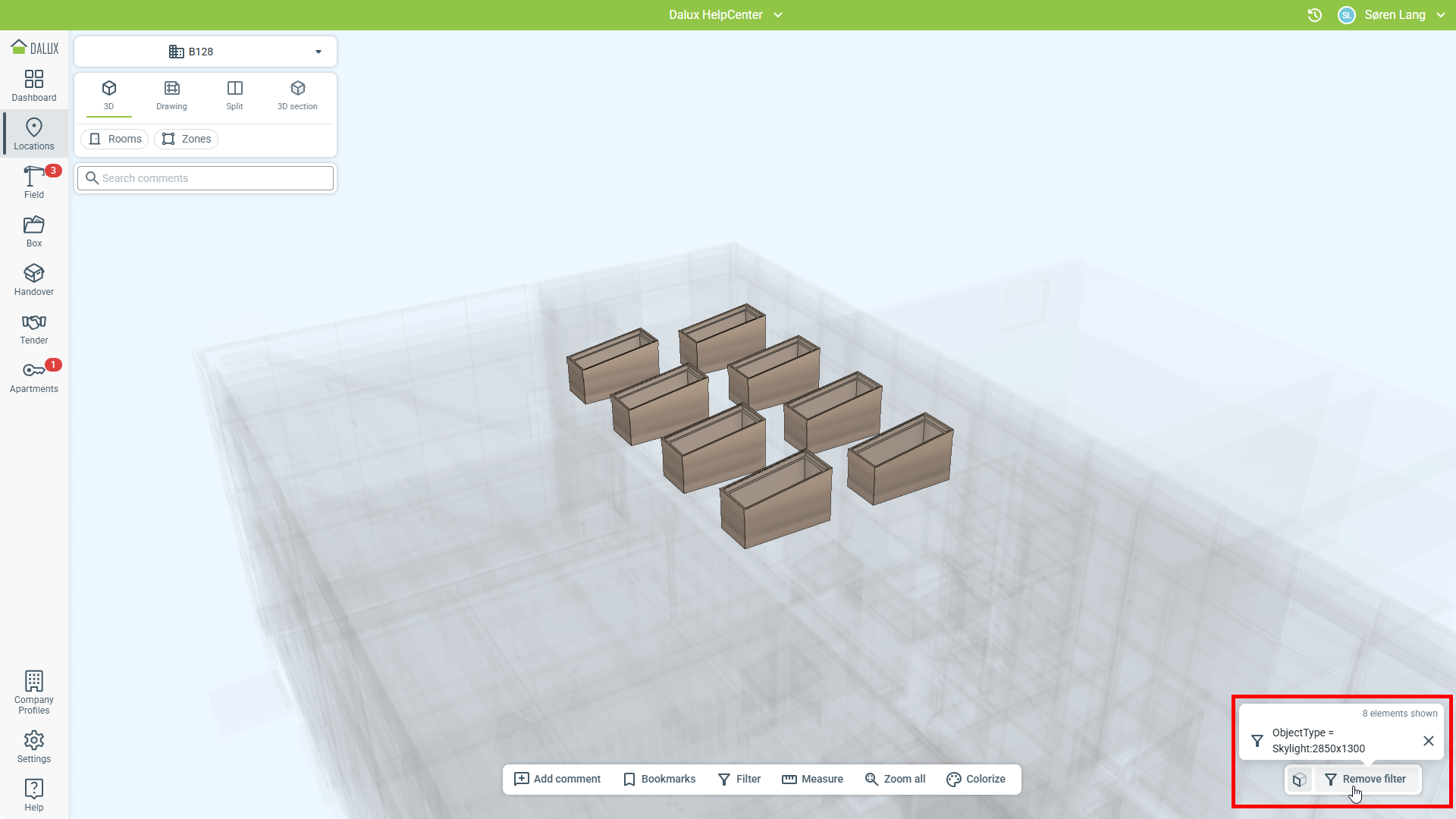

Du kan se vilken egenskap som filtreras, och ta bort filtret.
