Hur du använder BIM-länkar i FM

Den här artikeln behandlar BIM-länkar i Dalux FM. Vi kommer att titta på hur de skapas, och hur de kan användas vid generering av Assets.

BIM-länkar är en avancerad funktion som används för att skapa BIM-instanser från egenskaper i BIM-modellen. Du kan sedan generera Assets i din Dalux FM-instans från BIM-instanserna.

BIM-länkarna påverkar hela Dalux FM-instansen. När du laddar upp nya modeller kommer nya BIM-instanser också att skapas från BIM-länkarna.

BIM-länkar i FM finns endast tillgängliga med BIM och Dokumentation Pro.

Hur du skapar och hanterar BIM-länkar

För att använda BIM-länkar måste minst en BIM-modell vara uppladdad till Dalux FM-instansen. Modeller kan laddas upp som IFC-filer eller importeras från BIM-programvara som Autodesk Revit.

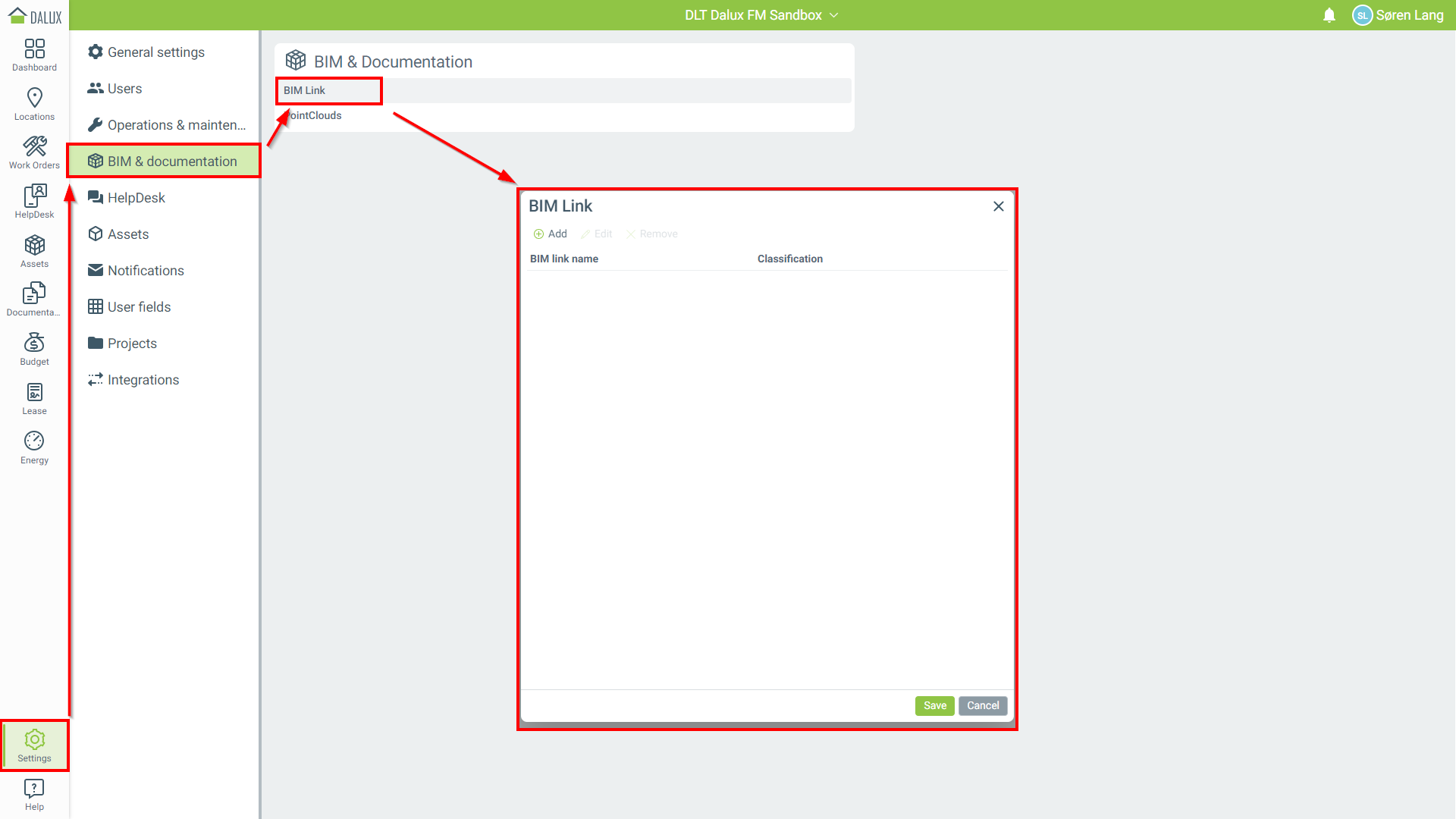

För att skapa en BIM-länk gå till:

Inställningar BIM & Dokumentation 'BIM-länk'.

Detta öppnar ett nytt fönster där BIM-länkar skapas, hanteras och tas bort.

För att skapa en BIM-länk klicka på Lägg till. Detta öppnar ett nytt fönster.

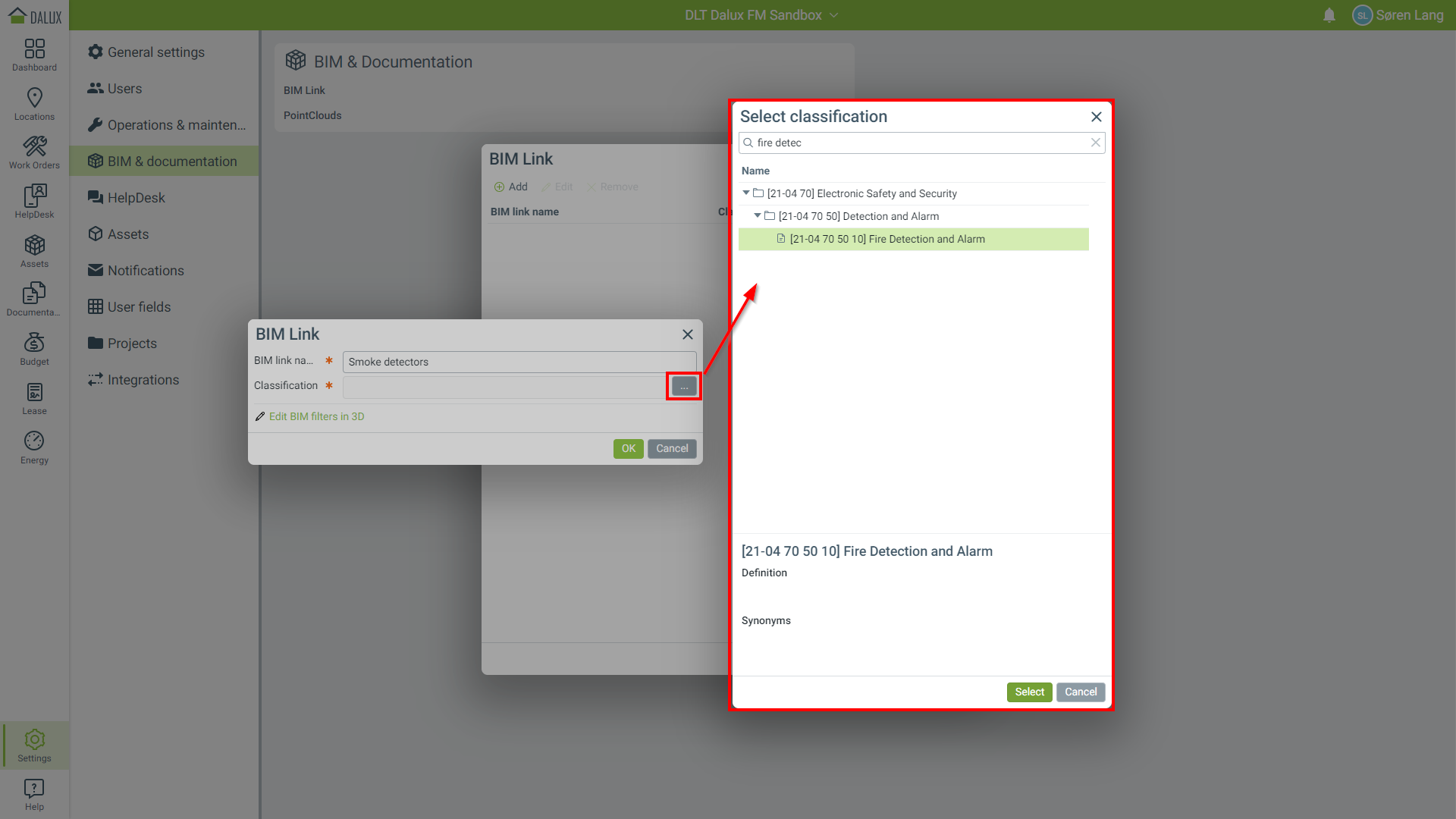

En BIM-länk måste namnges, ha en klassificering angiven och ha ett BIM-filter. Skriv in ett namn och välj en klassificering från listan över klassificeringar på Dalux FM-instansen.

Nästa steg är att skapa ett BIM-filter för BIM-länken. För att göra det klicka på Redigera BIM-filter i 3D.

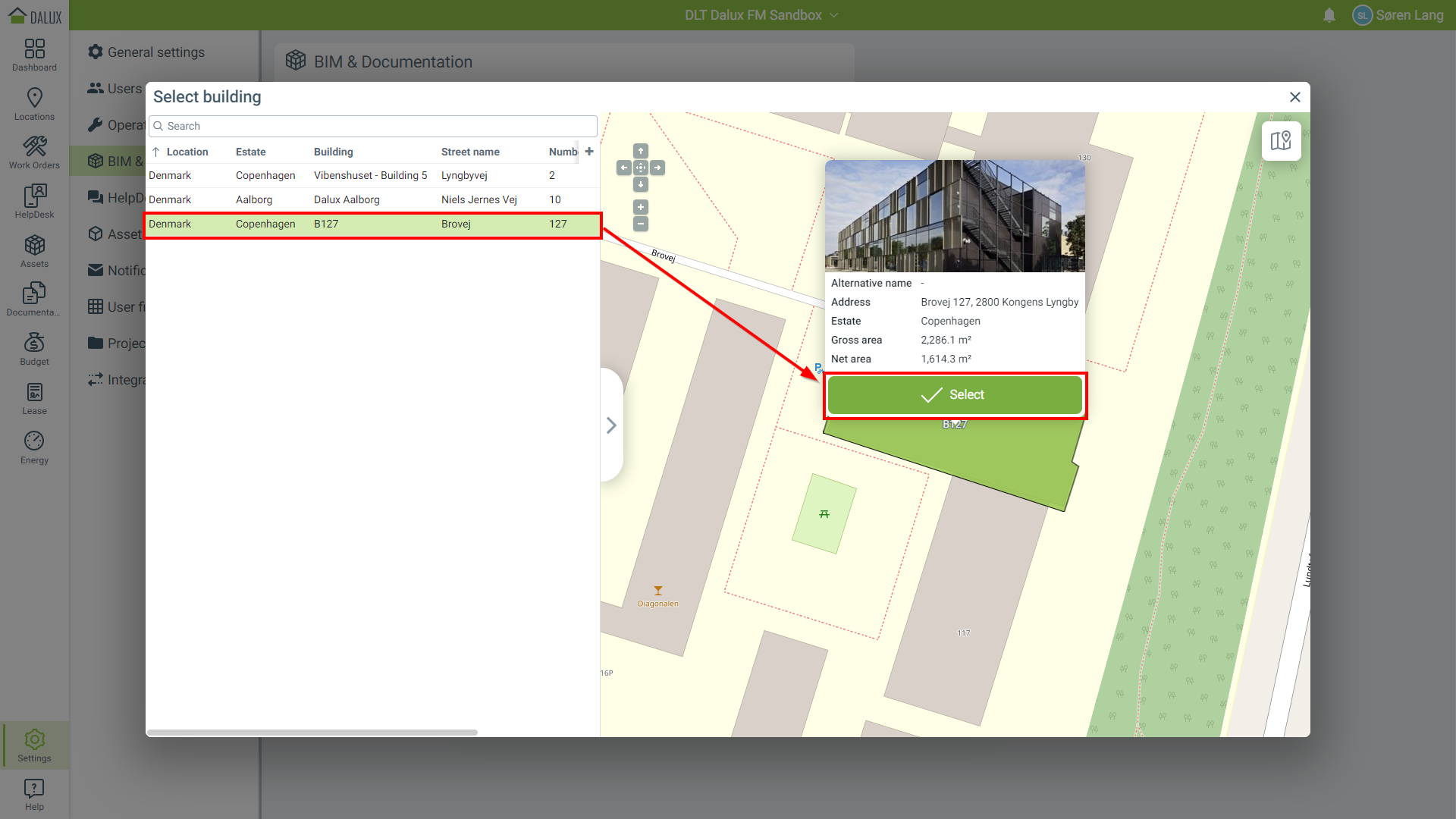

Detta öppnar ett nytt fönster där byggnader med uppladdade BIM-modeller kommer att visas. Välj rätt byggnad från listan, antingen genom att dubbelklicka eller genom att klicka på Välj när byggnaden är markerad.

Byggnaden öppnas i BIM Viewer. Du kan söka med filter eller navigera manuellt i 3D-modellen och hitta objektet du vill skapa en BIM-länk till.

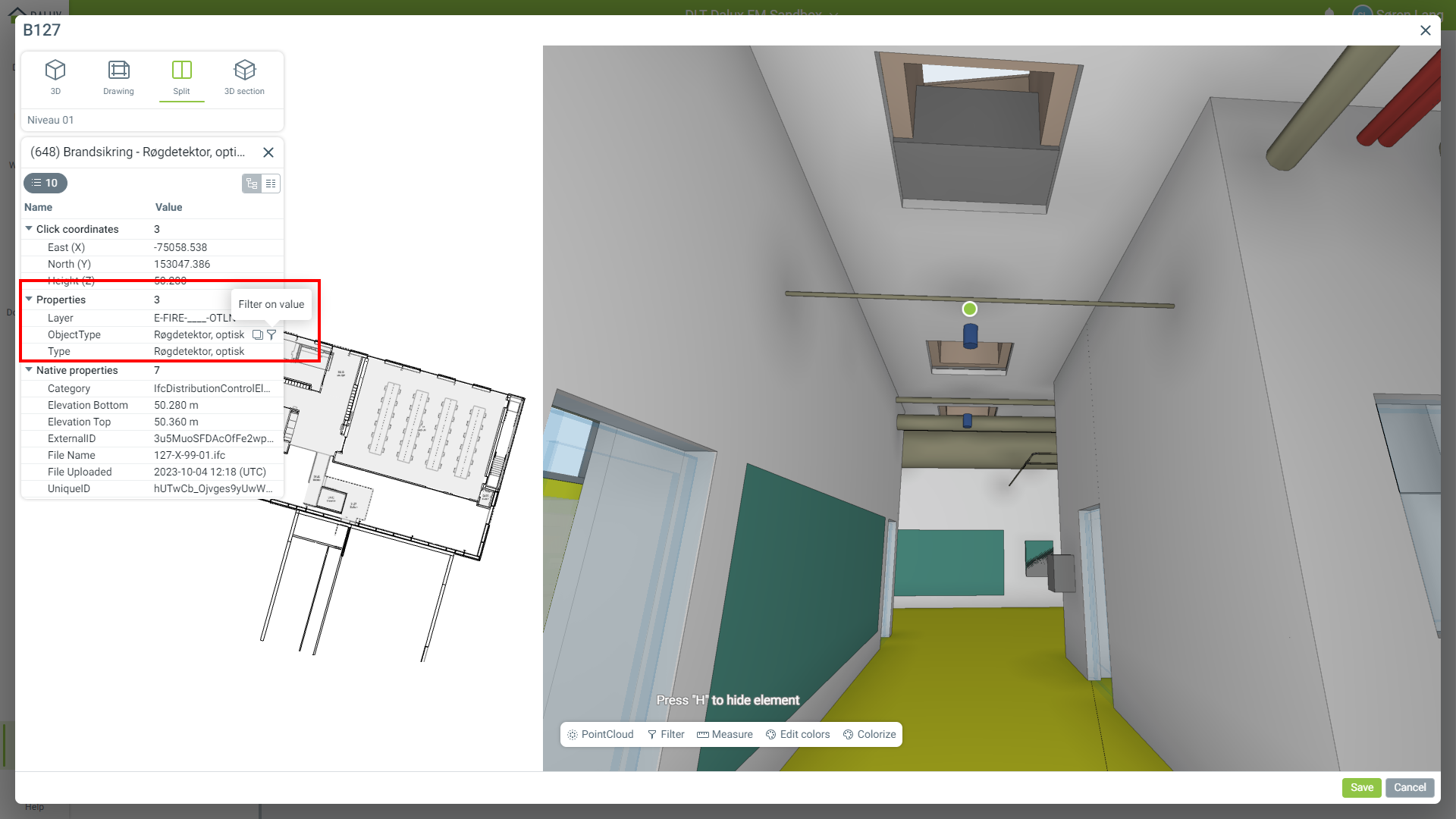

I detta fall klickar vi på en brandvarnare i BIM-modellen och filtrerar på egenskapen 'ObjectType'.

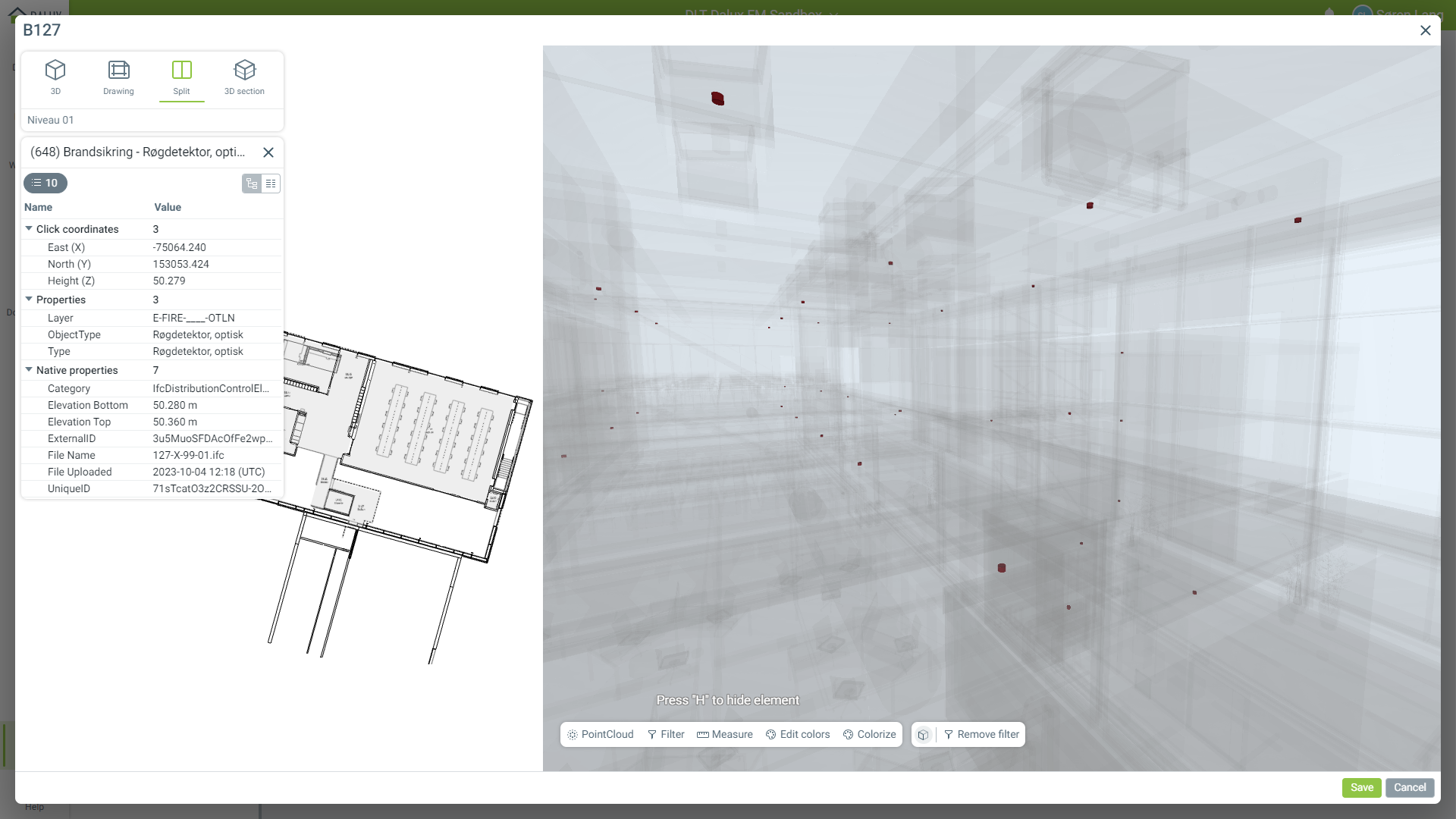

Detta isolerar alla BIM-objekt i modellen med denna egenskap. I det här fallet räcker detta för vårt filter, men du kan specificera BIM-länken ytterligare genom att skapa ett filter med fler parametrar.

Klicka på 'Spara' för att spara filtret till BIM-länken.

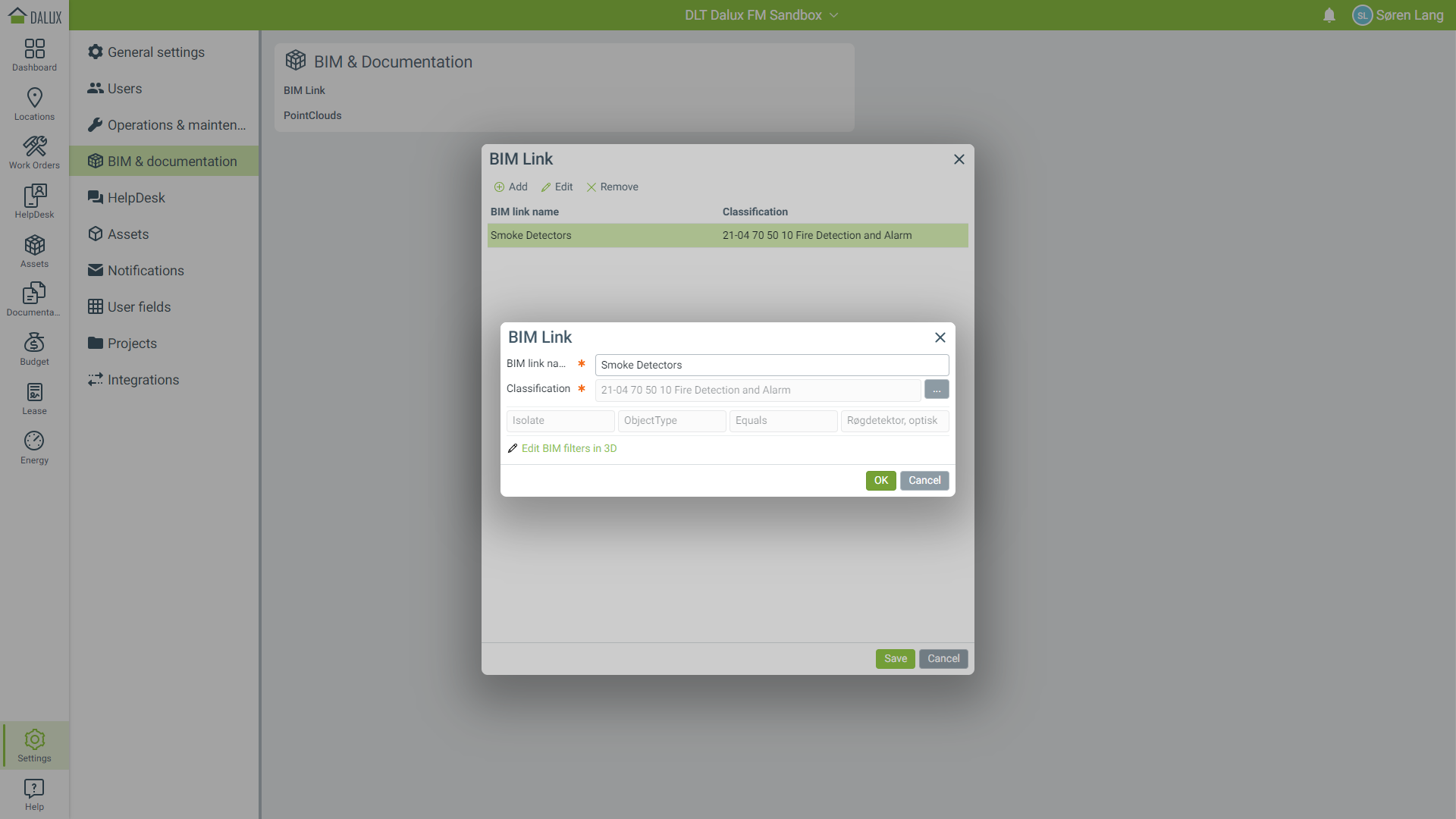

Tillbaka i BIM-länksfönstret kan du klicka på 'OK' för att spara BIM-länken eller redigera vad du behöver. Efter att ha klickat på 'OK' se till att klicka på 'Spara' för att spara ditt arbete.

Din BIM-länk är nu skapad. Om du behöver redigera eller ta bort BIM-länkar kan du använda knapparna Redigera eller Ta bort när du väljer BIM-länken från listan.

Hur du använder BIM-länkar med Assets

BIM-länkar läggs automatiskt till som BIM-instanser i Assets-menyn i sidofältet. Dessa kan sedan användas för att skapa nya Assets. För att göra det, gå till:

Assets BIM-instanser Nya BIM-instanser.

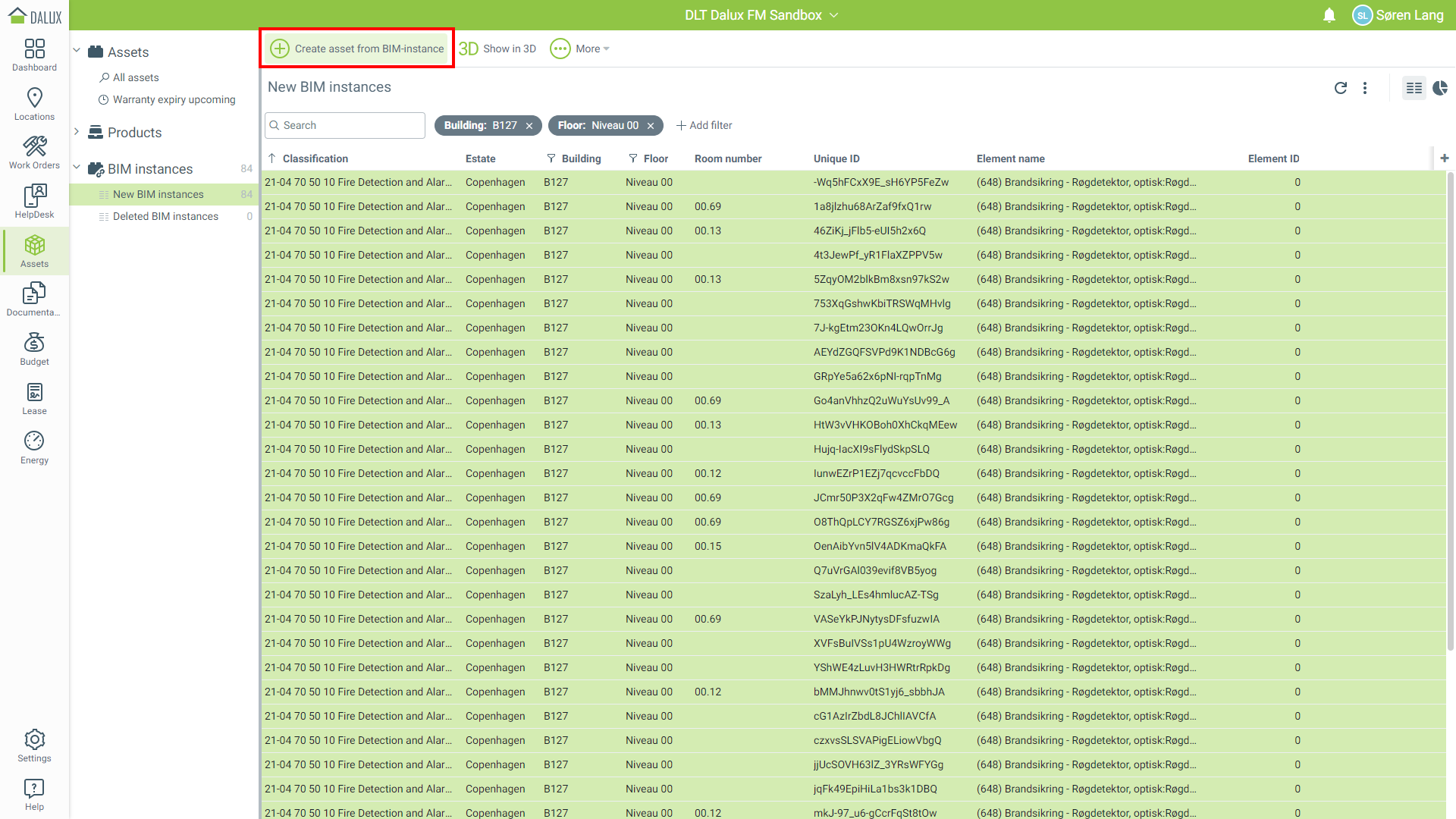

Du kommer att se en listvy över BIM-instanserna. Du kan använda filtren för att begränsa listvyn.

Du kan välja en eller flera BIM-instanser och skapa ett nytt Asset med hjälp av BIM-instanserna genom att klicka på Skapa asset från BIM-instans i verktygsfältet.
