Tekla-pluginen är skapad av Dalux och fungerar med Tekla, vilket hjälper dig med uppgifter som att ladda upp modeller och ritningar samt att skapa eller granska kommentarer.
Den här artikeln visar hur du laddar upp modeller och ritningar med pluginen. Pluginen laddar inte upp själva Tekla-modellfilen till Dalux. I stället bearbetas den som en "daluxbim"-fil.
Om du vill lära dig hur du laddar ner pluginen, läs den här artikeln: Dalux plugins för modelleringsprogram
Hur du laddar upp och uppdaterar dina 3D-modell- och ritningsfiler
Användarrättigheter
För att kunna ladda upp dokument från Tekla måste du ingå i en användargrupp med behörighet att redigera byggnader och platser i det relevanta Dalux-projektet. Om du inte kan göra detta, kontakta din projektadministratör.
Välj projekt och byggnad
För att ladda upp din modell från Tekla till Dalux, öppna Tekla och se till att du är inloggad på ditt Dalux-konto i pluginen.
Välj eller ändra projekt genom att klicka på Ändra projekt och välja ett projekt från listan.
Klicka på Ladda upp i verktygsfältet, välj byggnaden och filen du vill ladda upp din modell till och klicka på OK:
Om det är första gången du laddar upp den här modellen, välj "ny fil" i fältet Fil. Om du tidigare har laddat upp den här modellen, välj den fil du vill uppdatera.
Viktigt!
Se till att byggnaden där du vill ladda upp din Tekla-fil redan finns i Dalux-projektet, eftersom du inte kan skapa nya byggnader via pluginen.
Ladda upp filer
På huvudskärmen för uppladdning kan du välja de filer du vill ladda upp och se metadata som är kopplade till dem.
Obs!
Om du laddar upp för första gången, gå först igenom Planmappning,
Egenskapsmappning och
Disciplinmappning (se nedan). Pluginen sparar dessa inställningar för framtida uppladdningar.
Filnamn: Detta är namnet på filen i Dalux. Ändra detta under Egenskapsmappning för att fylla det med Tekla-egenskaper, eller dubbelklicka på filnamnet i listvyn efter att du har markerat det för att ändra det manuellt.
Version: Detta är den version som filen kommer att få i Dalux efter uppladdningen (varje export ökar detta nummer).
Mapp: Välj mappen i Dalux Box där filen ska laddas upp.

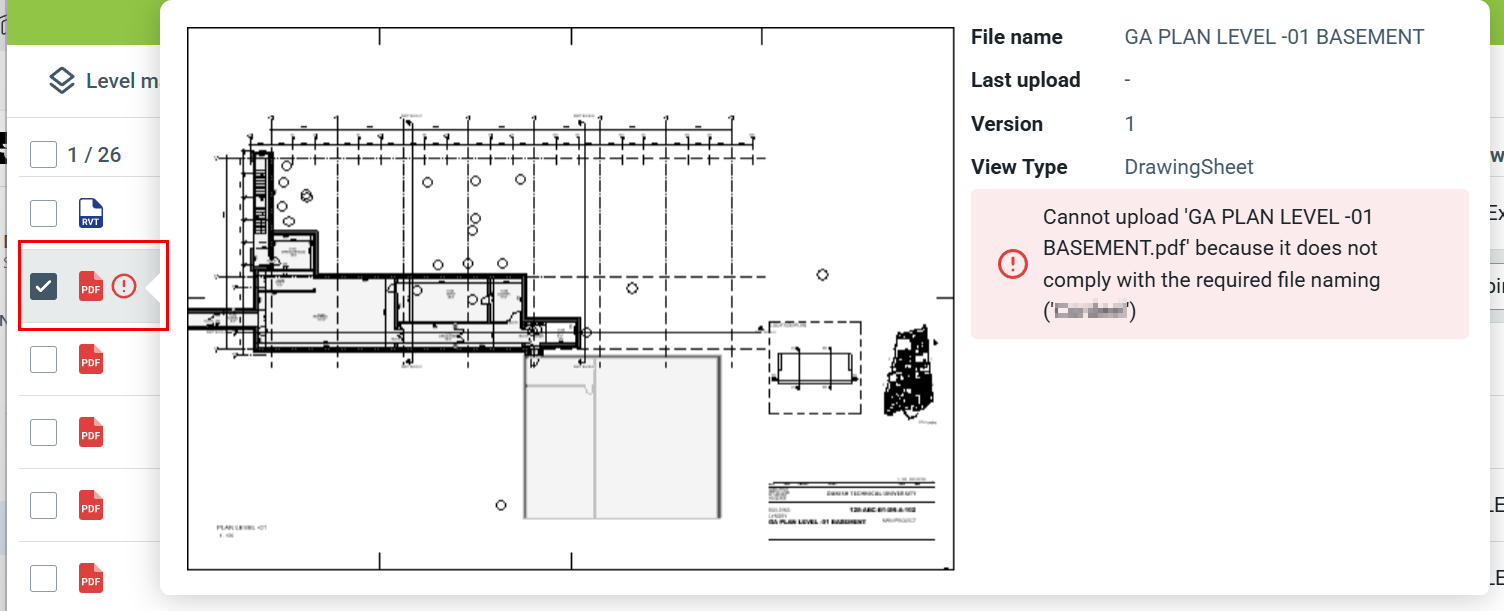

Om en mall för filnamngivning är kopplad till mappen visar pluginen en varning om namnet inte matchar mallen. Pluginen laddar inte upp filer vars namn inte matchar mallen.
Uppladdad: Detta är datumet för den senaste uppladdningen av den här filen.
Aktiv vy: Välj den vy som avgör vilken plan ritningen ska mappas till. Välj "Ingen mappning" om du inte vill att ritningen/arket ska kopplas till en plan.
Dalux-plan: Välj den plan som ritningen ska mappas till enligt den aktiva vyn.
Nummer: Detta är ritningens arknummer (kan endast redigeras i Tekla).
Titel: Detta är namnet som används för ritningen i Design och Platser. Ange värdet manuellt eller mappa det under Egenskapsmappning.
Innehållsbeskrivning: Detta är ett metadatafält i systemet. Ange värdet manuellt eller mappa det under Egenskapsmappning.
Användardefinierad metadata från projektet visas här och fungerar på samma sätt som "Innehållsbeskrivning".
Välj filerna genom att markera rutorna, så markerar pluginen varje vald rad.
En orange asterisk anger ett obligatoriskt fält. Du måste välja ett värde för att kunna ladda upp filen.
Tips och tricks
Du kan markera flera genom att hålla nere Ctrl eller Shift medan du markerar flera rader.
Modellfiler
Modeller fungerar på samma sätt som ritningar, med två huvudsakliga skillnader.

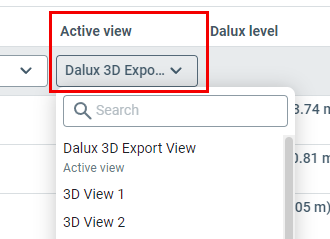

Aktiv vy (3D)
Välj den 3D-vy du vill använda för uppladdningen. Uppladdningen använder detaljnivån i den här vyn, och pluginen laddar endast upp de objekt som är synliga i den här vyn.
Planmappning
VARNING
Om ditt Dalux-projekt redan innehåller planer ska du inte skapa planer från dina ark under uppladdningen till Dalux.
Planmappningen visar planerna från modellen. Du kan mappa var och en till en Dalux-plan och tilldela ett namn.
Du kan:
- Välj befintliga planer om de redan har skapats i Dalux.
- Skapa en ny baserad på planen från modellen.
- Välj "Ingen planmappning", så importerar pluginen inte planen.
Egenskapsmappning
I Egenskapsmappning, anger du filnamnet och mappar valfri Dalux-metadata till en Tekla-egenskap.
Dalux-egenskap: Välj system- eller användardefinierat metadatafält i Dalux-projektet. Den listar det aktuella värdet som används för varje fil.
Tekla-egenskap: Välj egenskaperna från Tekla-modellen. Den listar det nya värde som kommer att användas för Dalux-egenskapen efter att du klickat på Använd.
När du har klickat på Använd och laddat upp filerna till Dalux sparar pluginet denna inställning och återanvänder den nästa gång du laddar upp.
Du kan återställa den tidigare mappning som användes under den senaste uppladdningen genom att klicka på "Återgå till senast uppladdade mappning" i det nedre vänstra hörnet.
Tips och tricks
Titel är namnet som visas under Platser, så håll det kort och koncist.
För att lägga till två Tekla-egenskaper till en Dalux-egenskap kombinerar du dem till en ny Tekla-egenskap och tilldelar sedan den nya Tekla-egenskapen till en Dalux-egenskap.
Disciplinmappning
I disciplinmappning mappar du "Disciplin", "Underdisciplin" eller båda med användarinmatning eller en Tekla-egenskap.
Dalux-egenskap: Välj Disciplin eller Underdisciplin. Den listar det aktuella värdet som används för varje fil.
Tekla-egenskap: Välj egenskaperna från Tekla-modellen. Den listar det nya värde som kommer att användas för Dalux-egenskapen efter att du klickat på Använd.
När du har klickat på Använd och laddat upp filerna till Dalux sparar pluginen denna konfiguration och återanvänder den nästa gång du laddar upp.
Du kan återställa den tidigare mappning som användes vid den senaste uppladdningen genom att klicka på "Återgå till senast uppladdade mappning".
Tips och tricks
Dalux använder Disciplin och Underdisciplin för att sortera ritningarna under Platser.

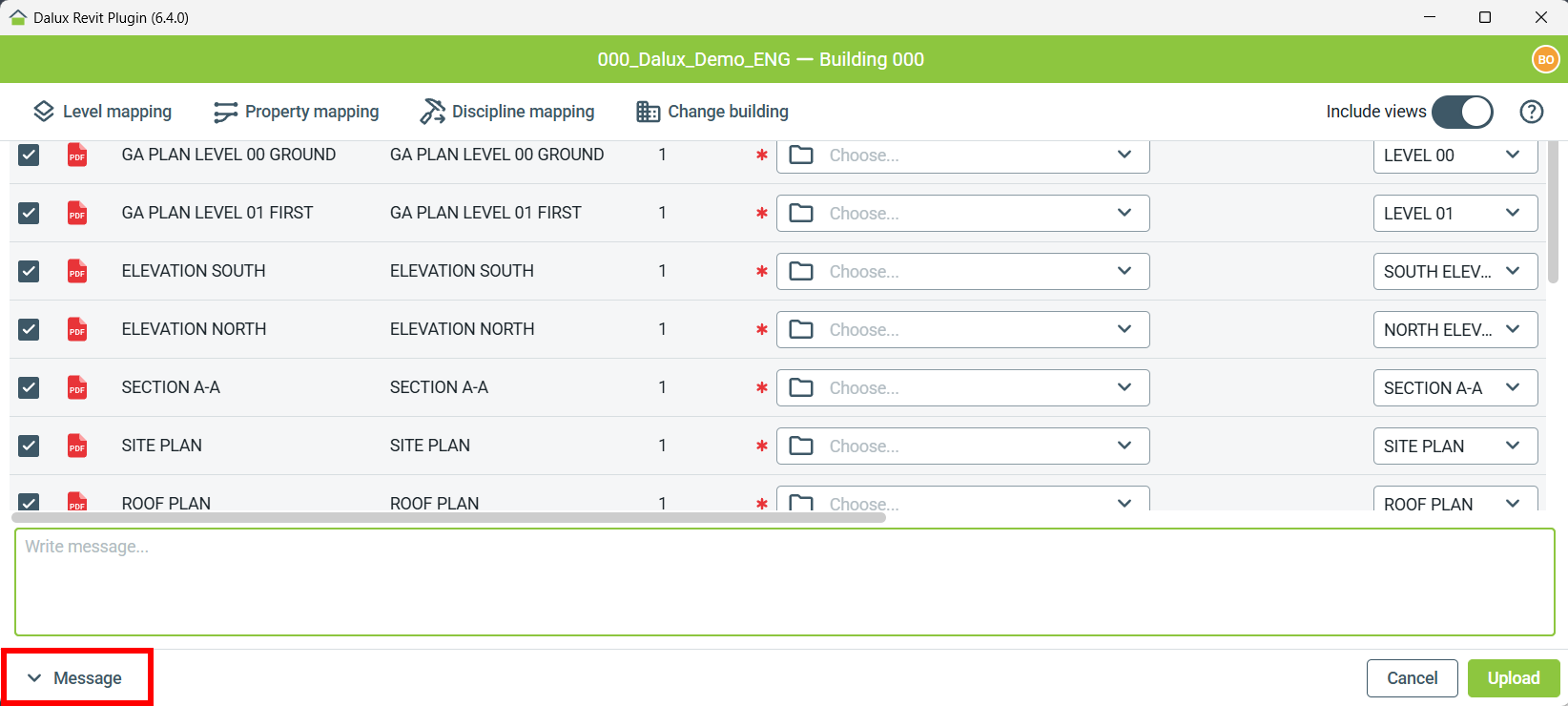

Meddelande
Längst ner kan du ange ett meddelande för att förklara orsaken till uppladdningen. Du kan bara lägga till ett meddelande för hela uppladdningen, inte för varje enskild fil. Meddelandet visas i uppladdningsloggen i Dalux Box Pro.
Efter uppladdning
När du är klar med att ställa in dina filer och klickar på "Ladda upp", visas en förloppsskärm.
När alla filer har laddats upp visar resultatet en bock för varje lyckad uppladdning.

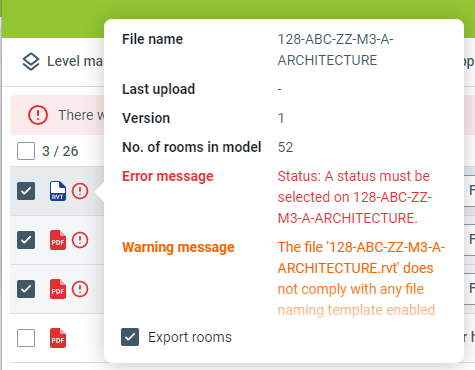

Om någon av filerna inte går att ladda upp visas en röd informationsikon till höger om var och en. Hovra över ikonen för att se orsaken.
Obs!
Din modell kommer att laddas upp i modulen Platser som en daluxbim-fil. Om modellen är länkad till Dalux Box kommer den också att sparas där som en daluxbim-fil.
