VARNINGS
QR-koder på ritningar heter nu Stämplar. Denna funktion erbjuder samma grundläggande funktionalitet med extra stöd för detaljerade auktoriseringsdata och bättre kontroll över stämpelplacering.
Läs mer om hur du ställer in Stämplar i den här artikeln: Hur du ställer in Stämplar
I Dalux Box pro kan du aktivera användningen av QR-koder på dina ritningar.
Med QR-koder kan du lägga till en kod på din ritning som kan skannas av en QR-skanner som kontrollerar om ritningen du använder är den senaste versionen eller om det finns en ny version tillgänglig.
QR-koder baseras på den senaste versionen av en ritning uppladdad till Dalux.
Om en ritning är både den första och senaste versionen kommer dess QR-kod att visa att den är den senaste. När en andra version läggs till kommer QR-koden på den första versionen att markera den som föråldrad.
Teknisk information
När du använder filområden kan QR-koder endast skrivas ut för ritningar som har auktoriserats till Publicerade filer.
Hur man konfigurerar QR-koder på ritningar
Teknisk information
Du behöver ha Box Pro i ditt projekt för att aktivera och använda denna funktion.

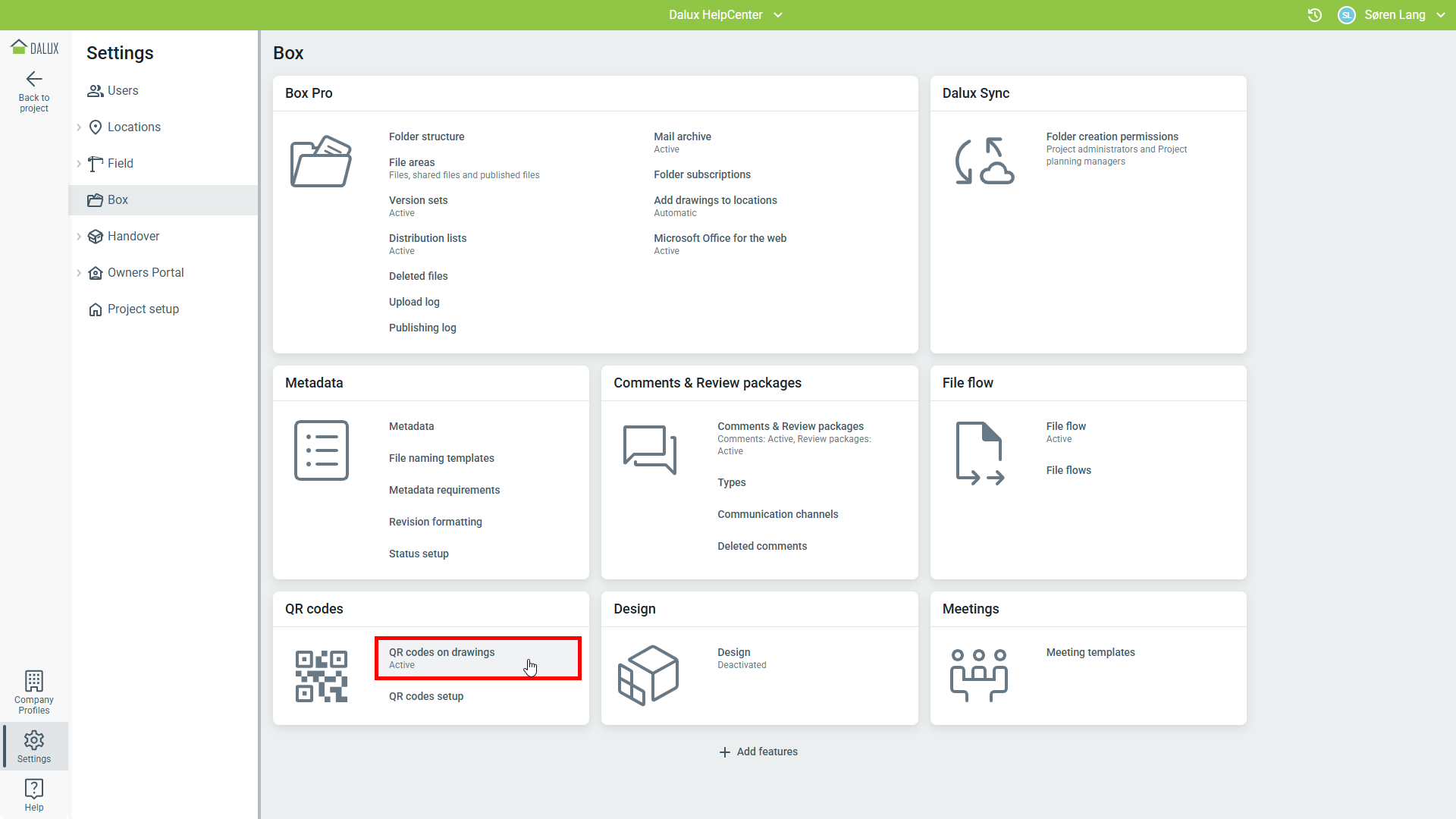

För att aktivera funktionen för ditt projekt, gå till Inställningar
Box
'QR-koder på ritningar'
'Aktivera':

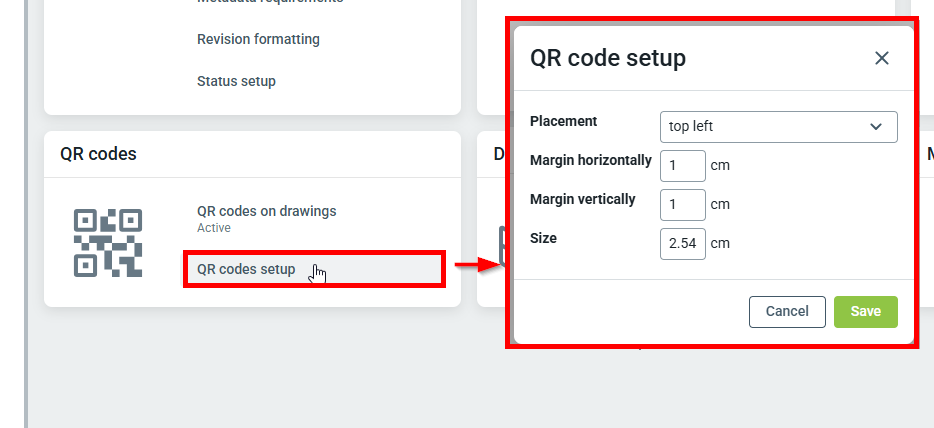

När aktiverad kan du anpassa hur QR-koderna visas på dina ritningar. Klicka på 'Konfiguration av QR-koder' för att göra detta. Härifrån kan du bestämma placering, marginalerna på dem och storleken:
Hur man använder QR-koder på ritningar
Den här artikeln visar arbetsflödet för en fil i Publicerade filer. Processen är densamma när man inte använder flera filområden.
För att använda QR-koder på dina ritningar behöver du skriva ut ritningarna till PDF.

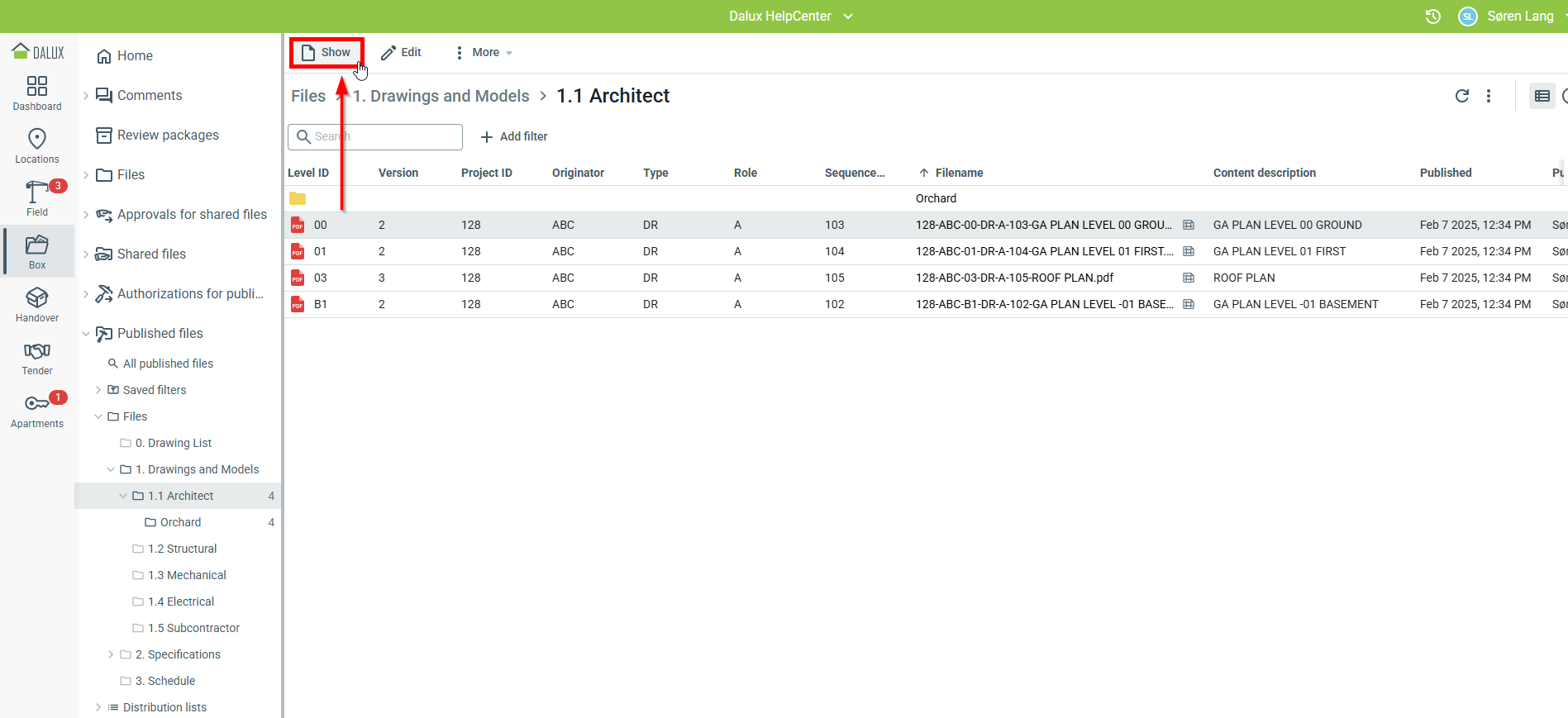

För att skriva ut en ritning, gå till Box
Publicerade filer
Välj en fil
Öppna:

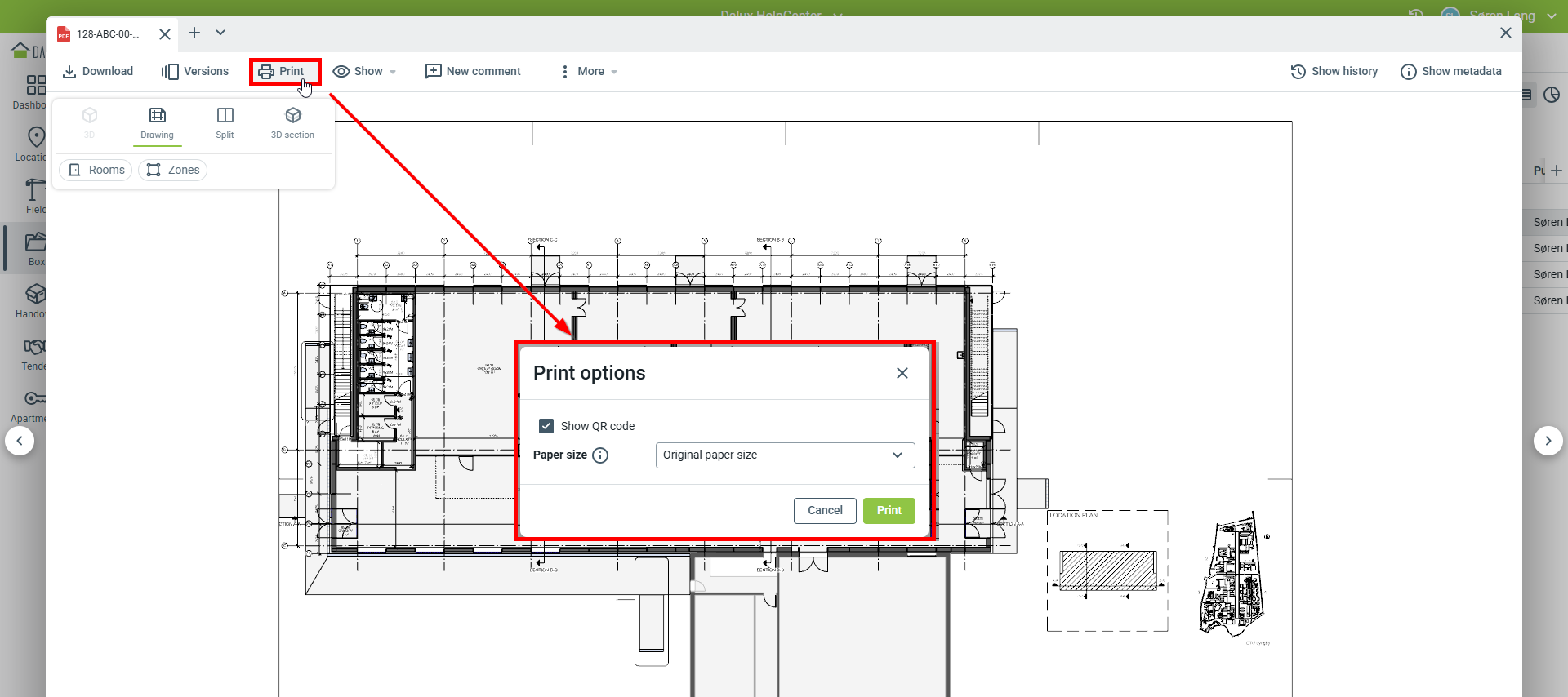

I ritningsfönstret, klicka på Skriv ut. Se till att markera rutan 'Öppna QR-kod' och klicka 'Skriv ut':
Detta kommer att lägga till QR-koden till PDF:en och ladda ner en version till din dator.

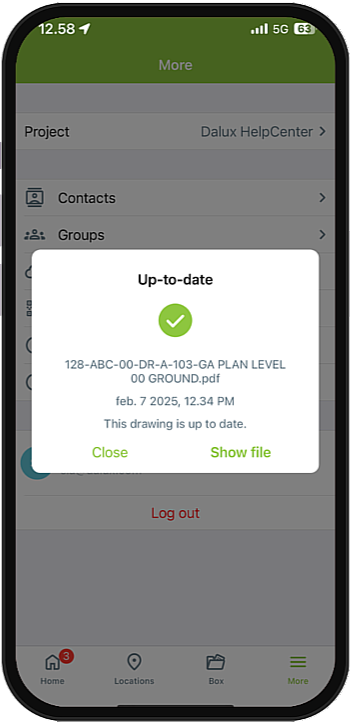

När QR-koden skannas med Dalux-appen kommer användaren att se om ritningen är den senaste eller inte.
