Den här artikeln visar hur du skapar snitt och mäter med hjälp av modulen Platser.

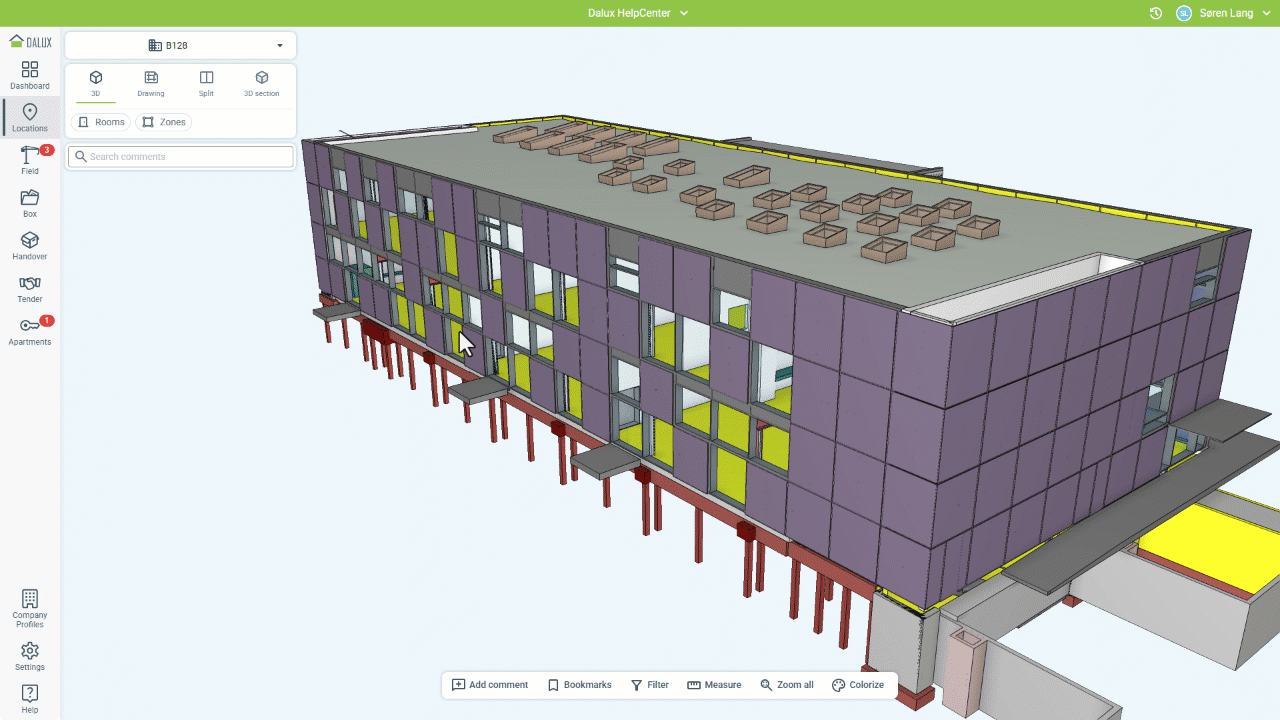

Hur man skapar snitt
Horisontella eller vertikala snitt

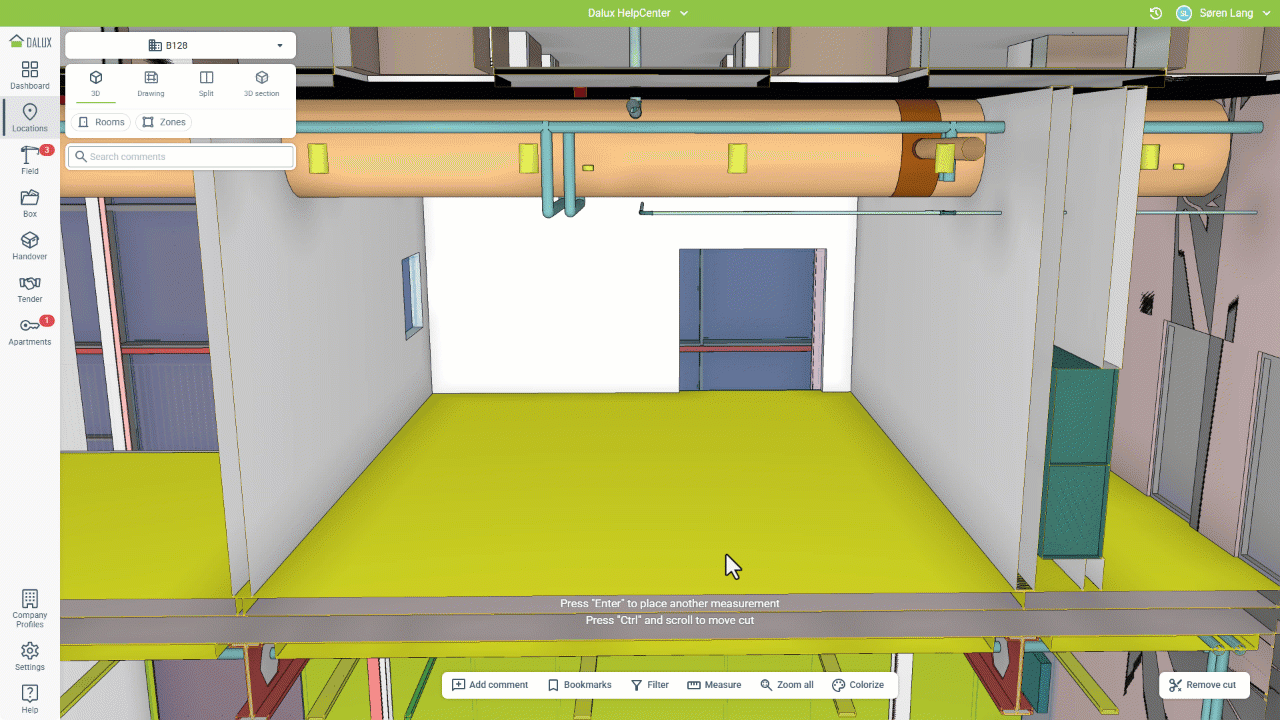

För att göra ett snitt i en modell, gå till Platser och välj byggnaden. Klicka på ett element i modellen, som blir din utgångspunkt för snittet. Klicka sedan på
-ikonen.
Om du klickar på ett horisontellt element, kommer din modell beskäras horisontellt. Om du klickar på ett vertikalt element, kommer din modell beskäras vertikalt.
För att ta bort beskärningen, klicka Ta bort snitt.
Tips och tricks
Du kan också använda CTRL + rullhjulet för att flytta beskärningen uppåt eller nedåt.
Du kan skapa flera beskärningar samtidigt.

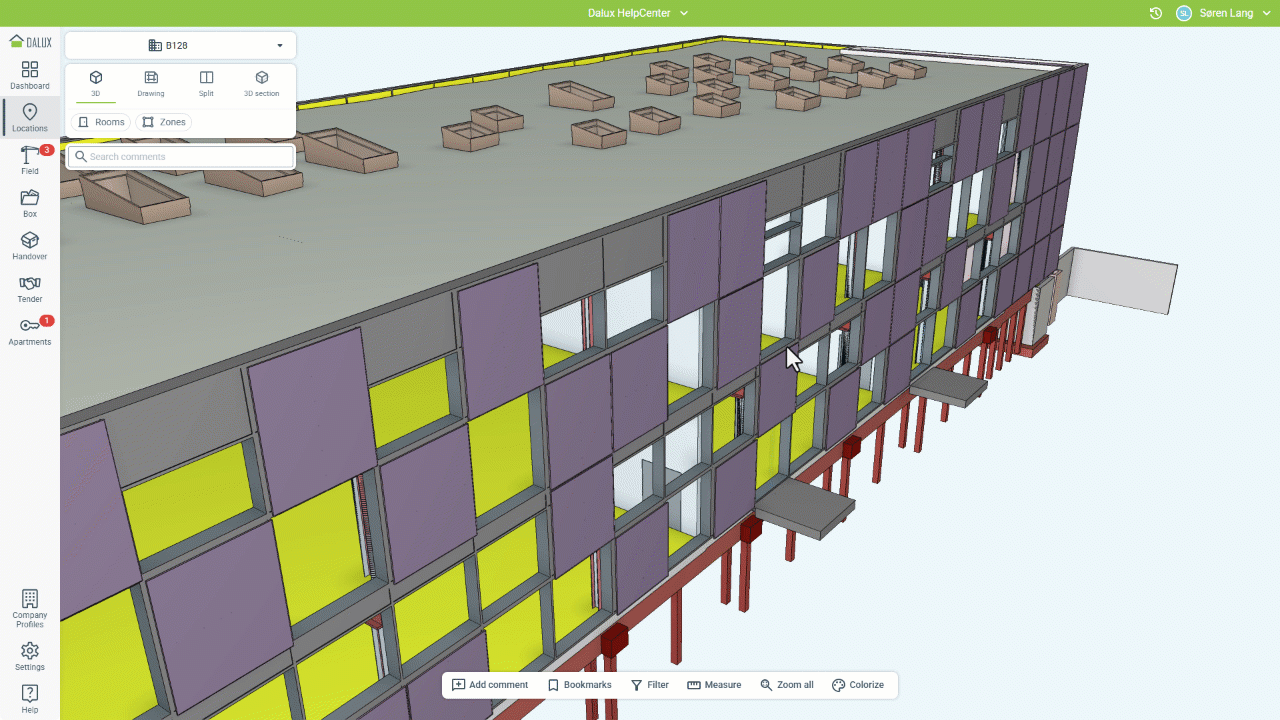

Box-snitt
Om du vill beskär i flera riktningar samtidigt, kan du använda en box.
För att göra detta, klicka på ett element, och klicka under
Beskär. Välj sedan 'Box-snitt'.
Detta skapar ett box-snitt som kan justeras med hjälp av de olika riktningspilarna. För att ta bort beskärningen, klicka Ta bort snitt.
Ignorera snitt
Du kan ignorera ett snitt för en modellfil eller en specifik kategori för att få mer sammanhang för dessa element. För att göra detta, efter att du använt en Beskär, välj ett element och klicka på antingen 'Ignorera kategori' eller 'Ignorera fil' för att utesluta dem från snittet och isolera elementen.
- Ignorera kategori: utesluter alla element från denna kategori från snittet
- Ignorera fil: utesluter alla element från filen av det valda objektet från snittet
Det visade exemplet ignorerar filen från MEP-modellen från snittet:
Detta fungerar för alla snittmetoder som nämnts ovan.
Hur man gör mätningar i 3D
Tips och tricks
För att effektivisera ditt arbete kan du använda dessa genvägar:
- Mellanslagstangenten ställer in visningen vinkelrätt för 2D-snitt
- Ctrl+Z för att ångra den senaste mätningen
- 'Enter’ för att aktivera det senast använda mätningsverktyget
- 'Esc’ för att avsluta mätningsläget
- Klicka på pilarna på en mätning för att ändra mätningen

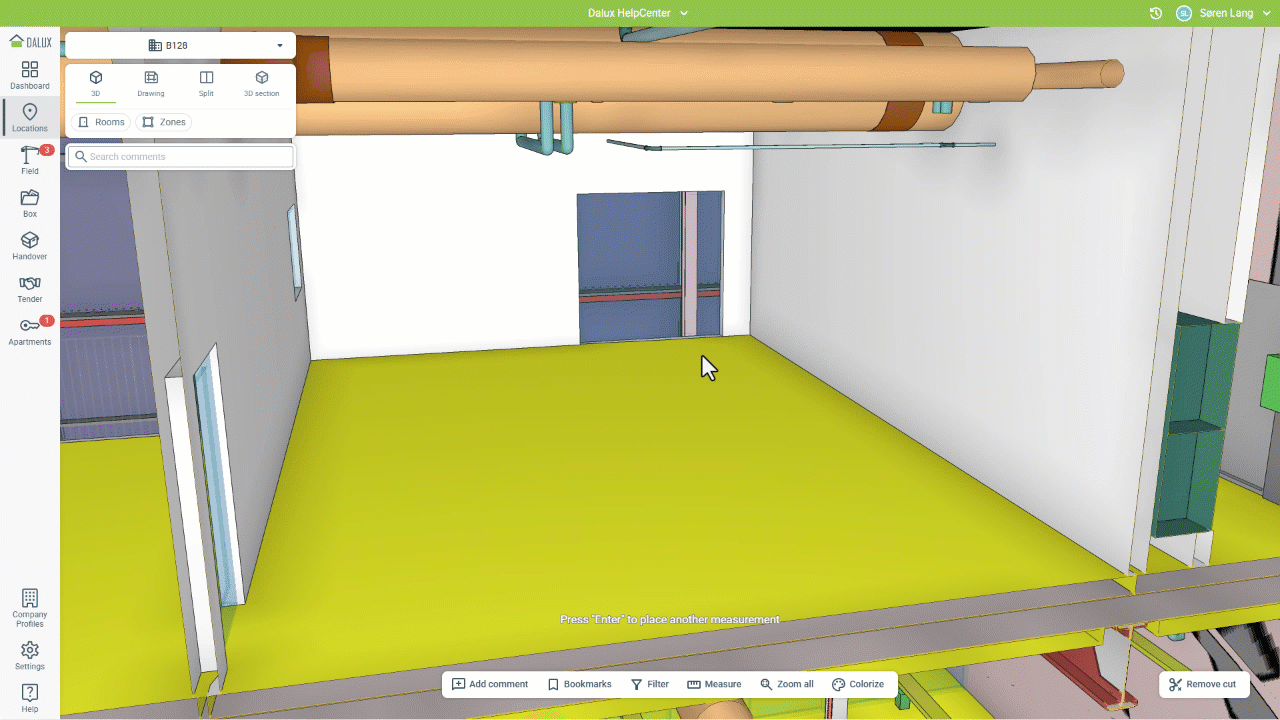

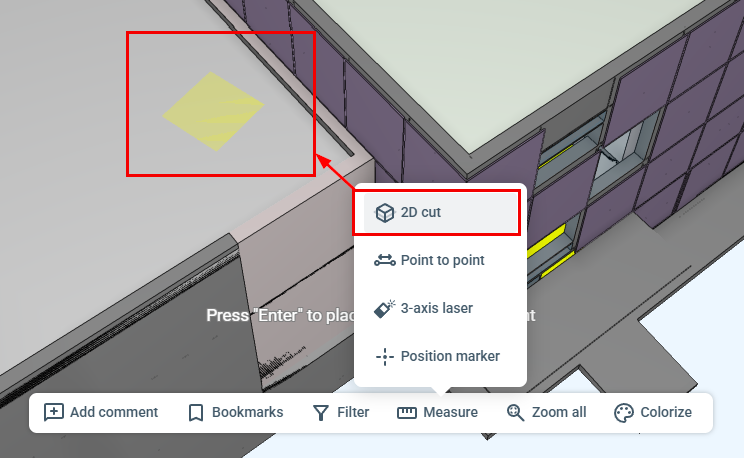

2D-snitt
Innan du mäter i 3D kan du skapa ett 2D-snitt längs vilket plan som helst, vilket säkerställer att alla mätningar görs inom det planet.
Gå till Platser och hitta det element du vill mäta
Mät
2D-snitt
Välj valfritt plan.
Detta kommer att skapa ett snitt längs det valda planet, vilket säkerställer att alla 3D-mätningar snäpper till de element som skärs av snittet. Om rutnätslinjer är synliga kommer 3D-mätningar att snäppa till dem också.

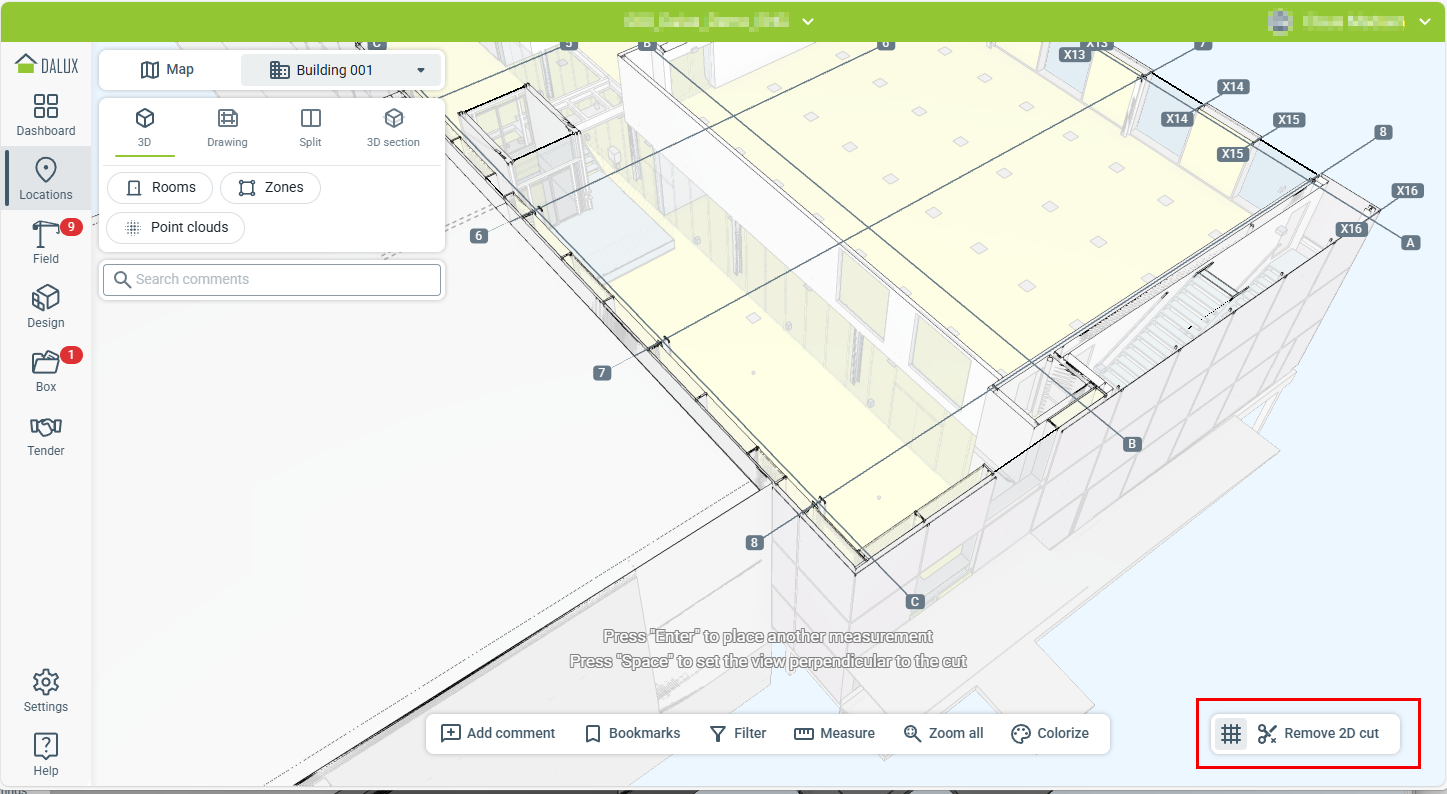

I det nedre högra hörnet klickar du på för att växla rutnätslinjerna av eller på, eller välj
Ta bort 2D-snitt för att ta bort snittet och radera alla mätningar helt.

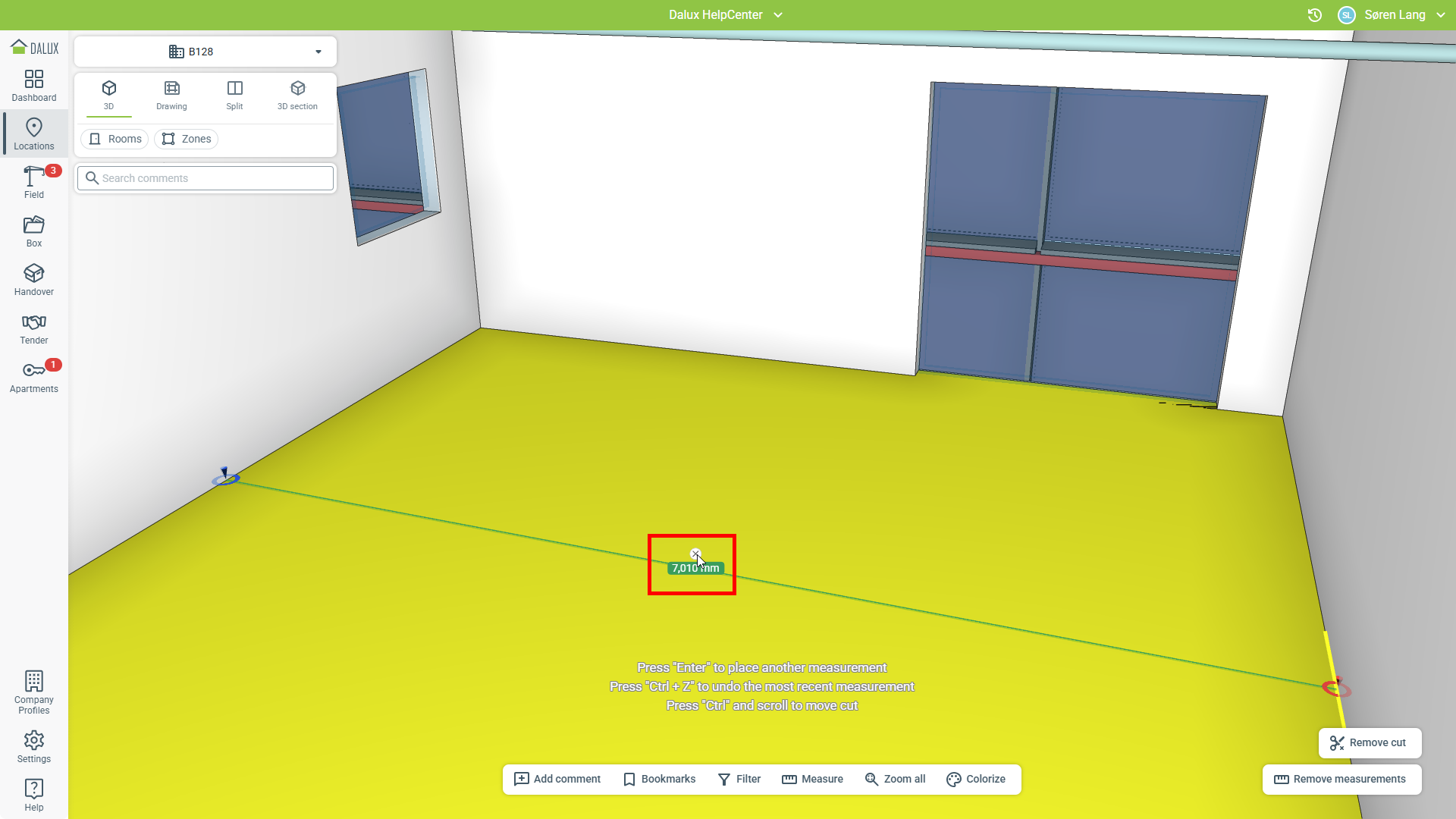

Punkt till punkt
Mätningen punkt till punkt låter dig mäta mellan två punkter.
Gå till Platser och hitta elementet du vill mäta
Mät
'Punkt till punkt'.
Du kan göra så många mätningar du vill genom att klicka på 'Punkt till punkt' igen.
För att ta bort en mätning, håll musen över mätningen, och klicka .

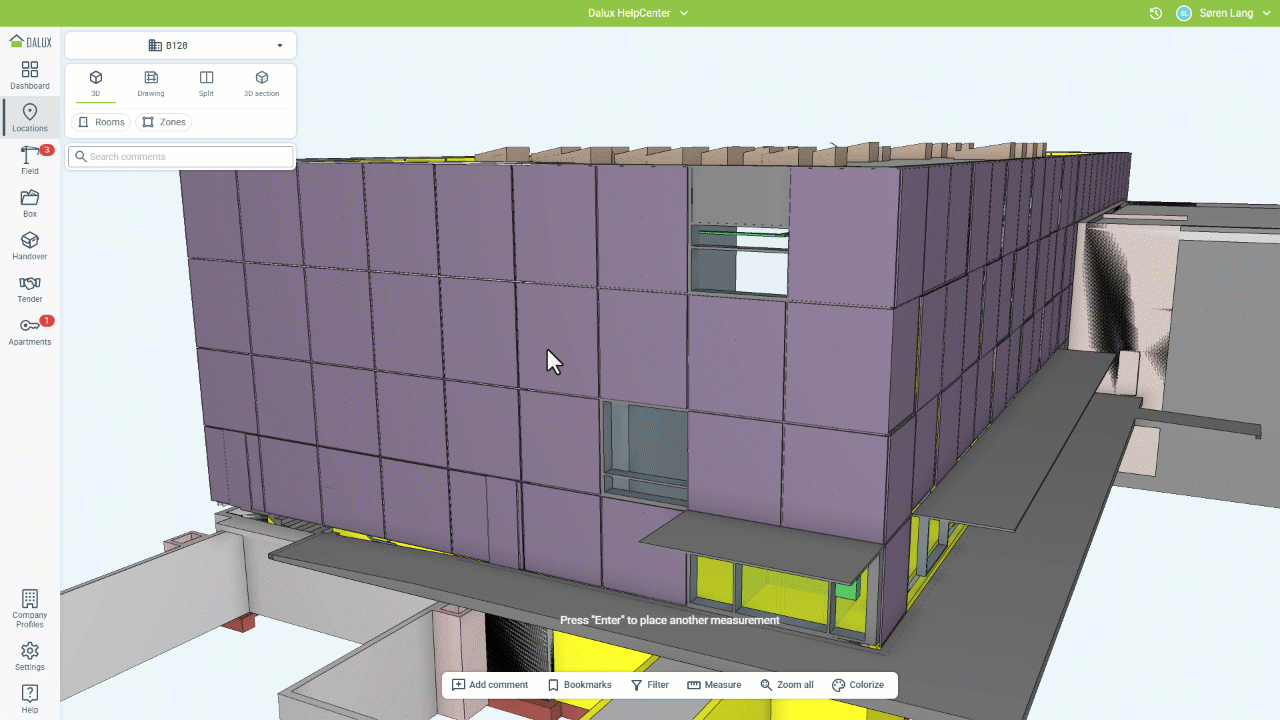

3-axlig laser
Verktyget för 3-axlig laser skapar mätningar i tre riktningar med utgångspunkt från samma punkt. Det fungerar på samma sätt som att ha ett lasermätverktyg på byggarbetsplatsen.
Gå till Platser och hitta elementet du vill mäta
Mät
'3-axlig laser'.
Klicka sedan någonstans i din modell för att placera lasern. Du kan flytta lasern genom att klicka och dra den.
Flera lasrar kan läggas till genom att klicka på '3-axlig laser' igen.
Tips och tricks
Du kan använda pilarna i slutet av mätningen för att expandera eller dra tillbaka lasern till nästa yta.

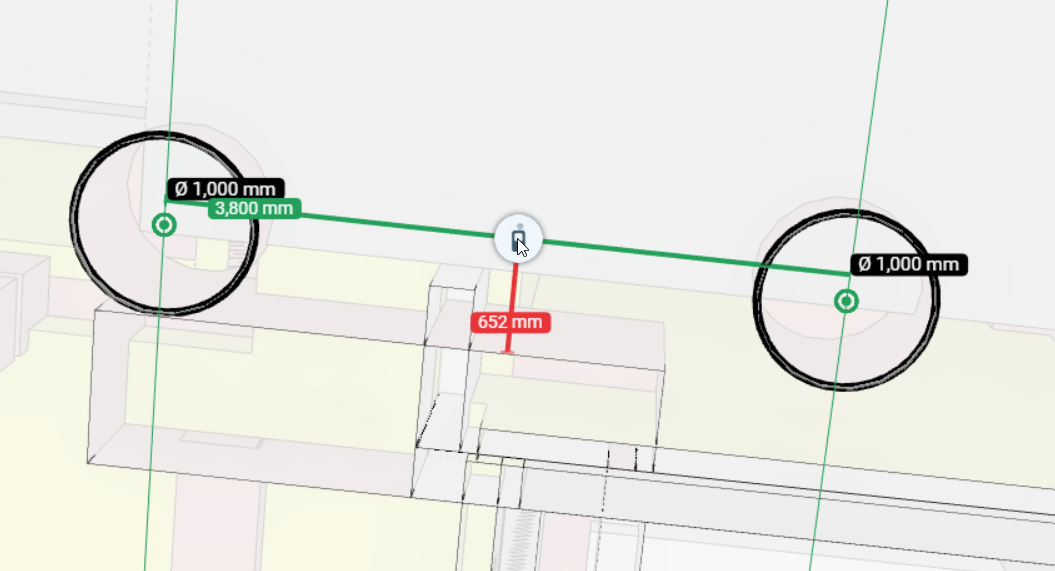

När du använder ett punkt till punkt eller 3-axlig laser för att mäta runda objekt, tas mätningarna från objektets centrum.

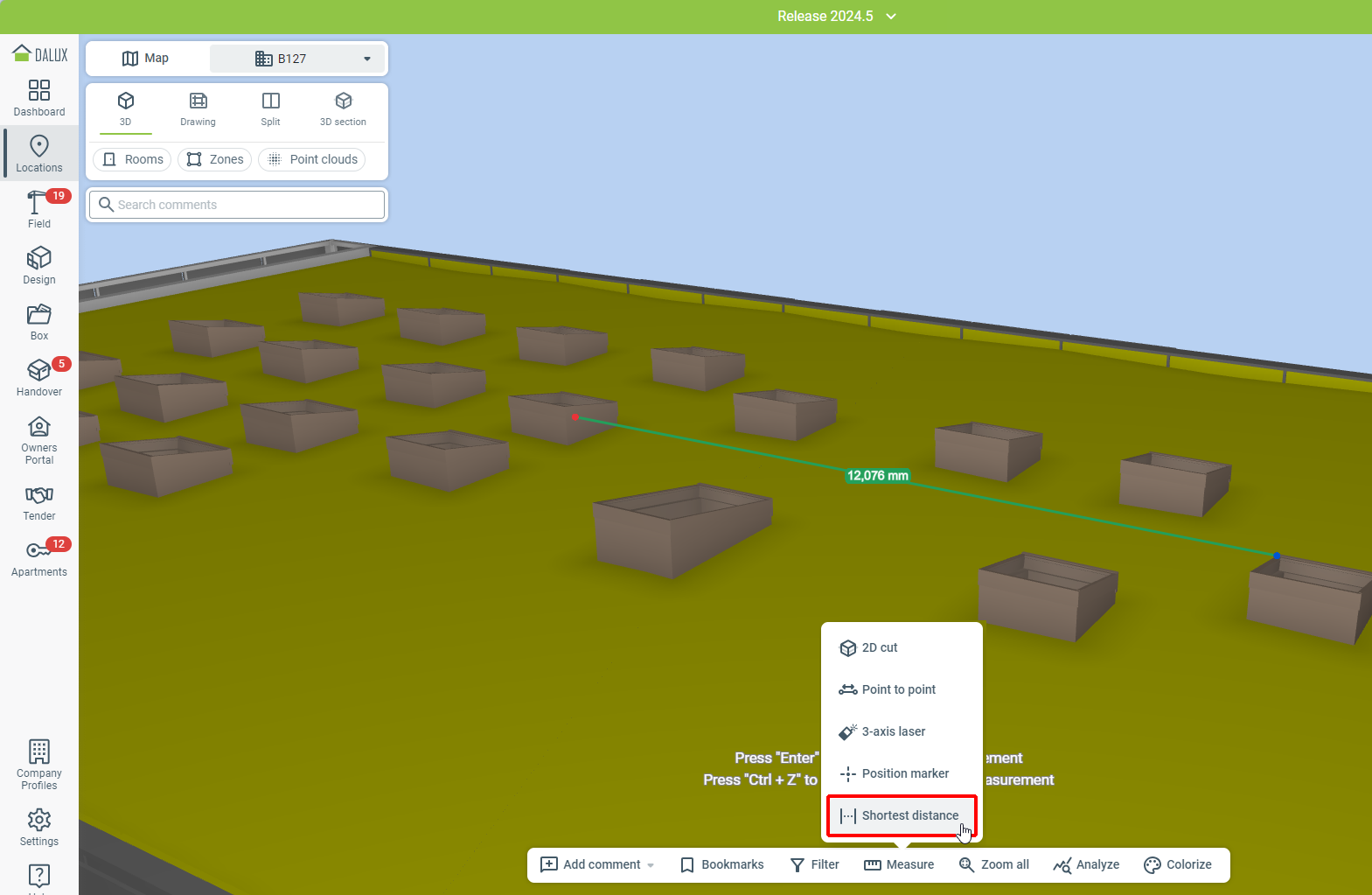

Mät kortaste avstånd
Om du använder Dalux skrivbordsapplikation kan du mäta det kortaste avståndet mellan två objekt i din modell. Klicka på två objekt i modellen så mäts det kortaste avståndet mellan objekten.

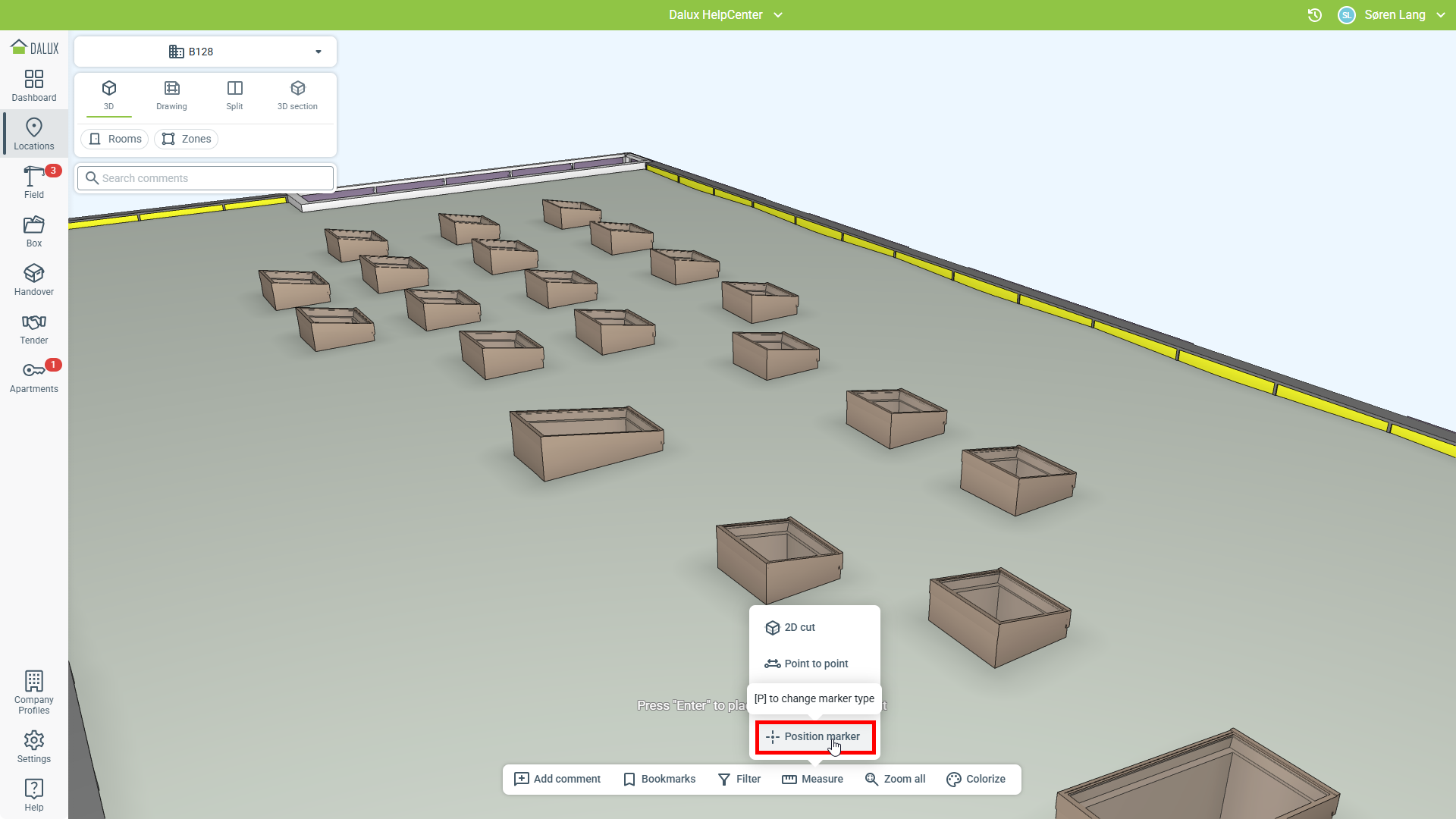

Positionsmarkör
Du kan få den exakta positionen för din modell genom att använda positionsmarkörmätningen
Klicka Mät
'Positionsmarkör'

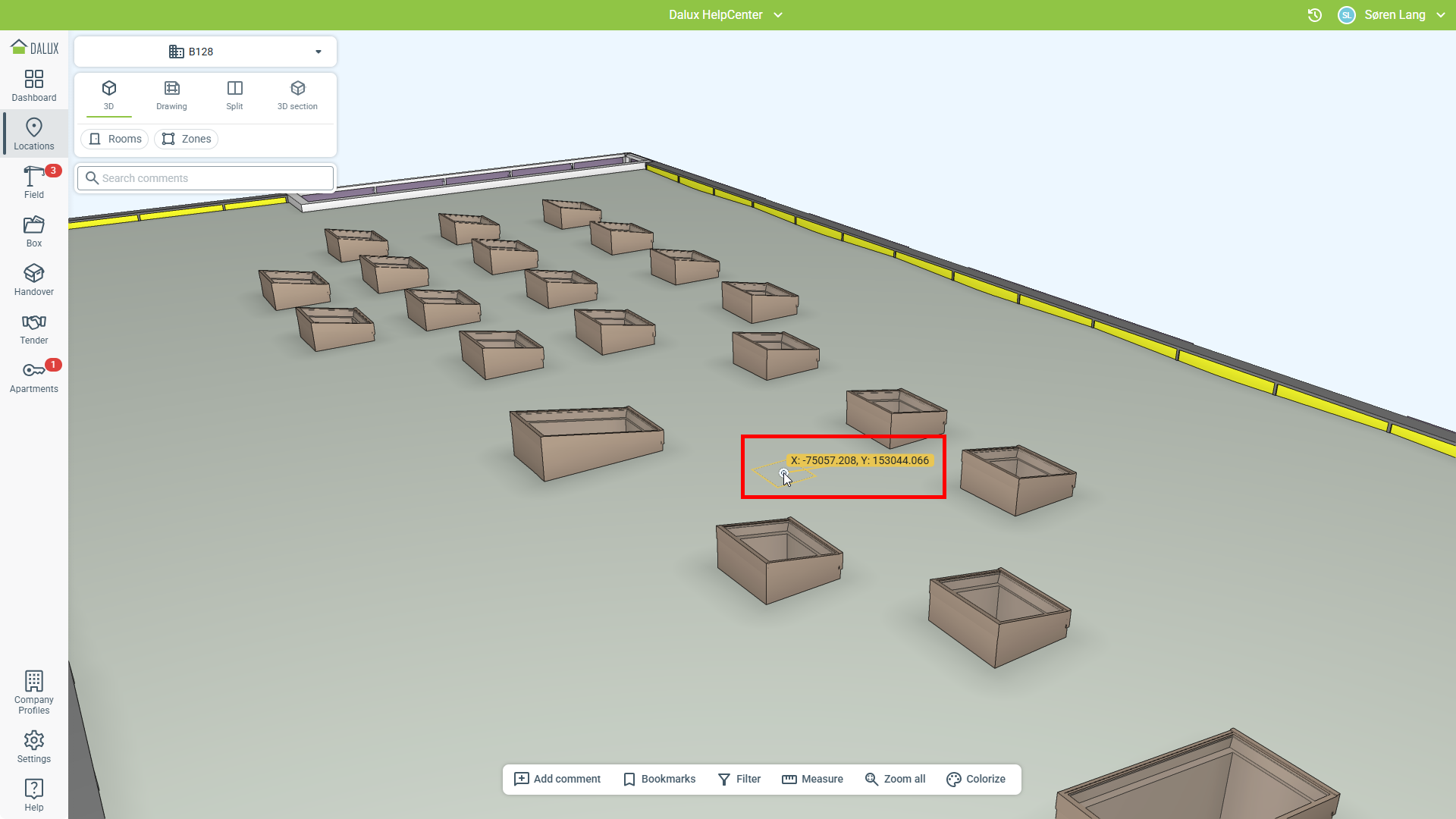

Klicka någonstans i din modell för att placera markören.
Du kan kopiera koordinaterna för positionen genom att klicka på eller ta bort dem med
.

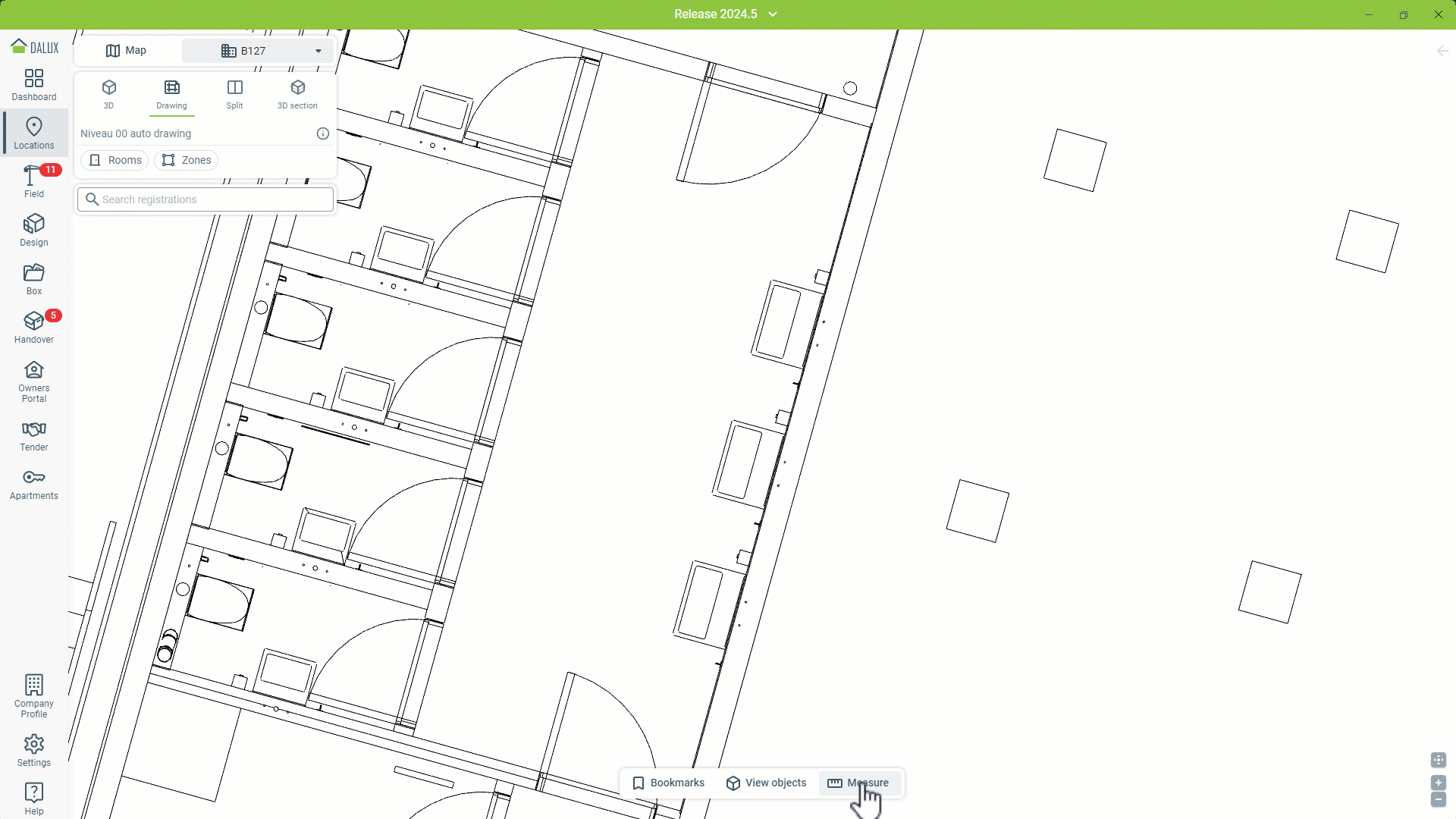

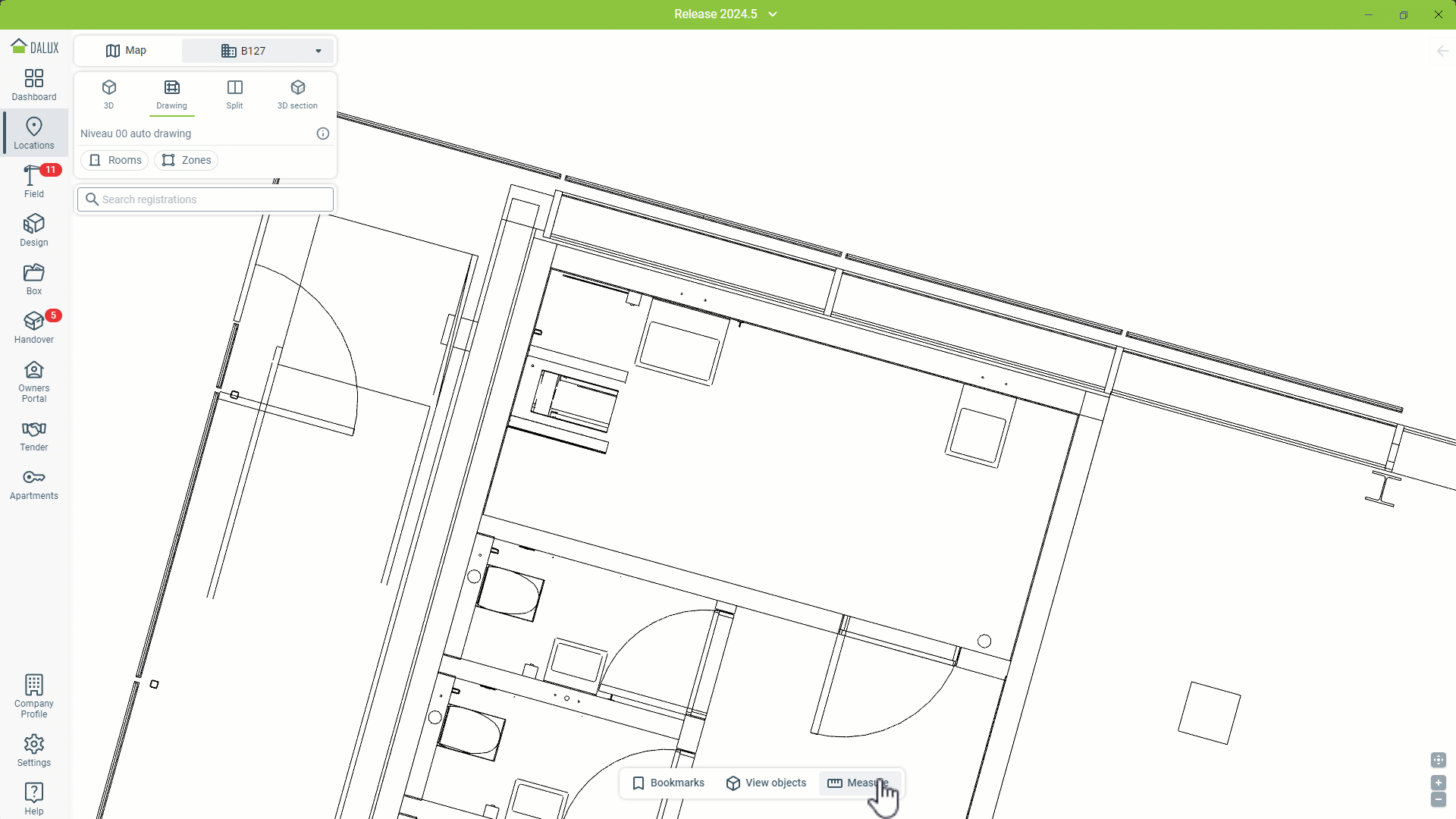

Hur man gör mätningar i 2D
Tips och tricks

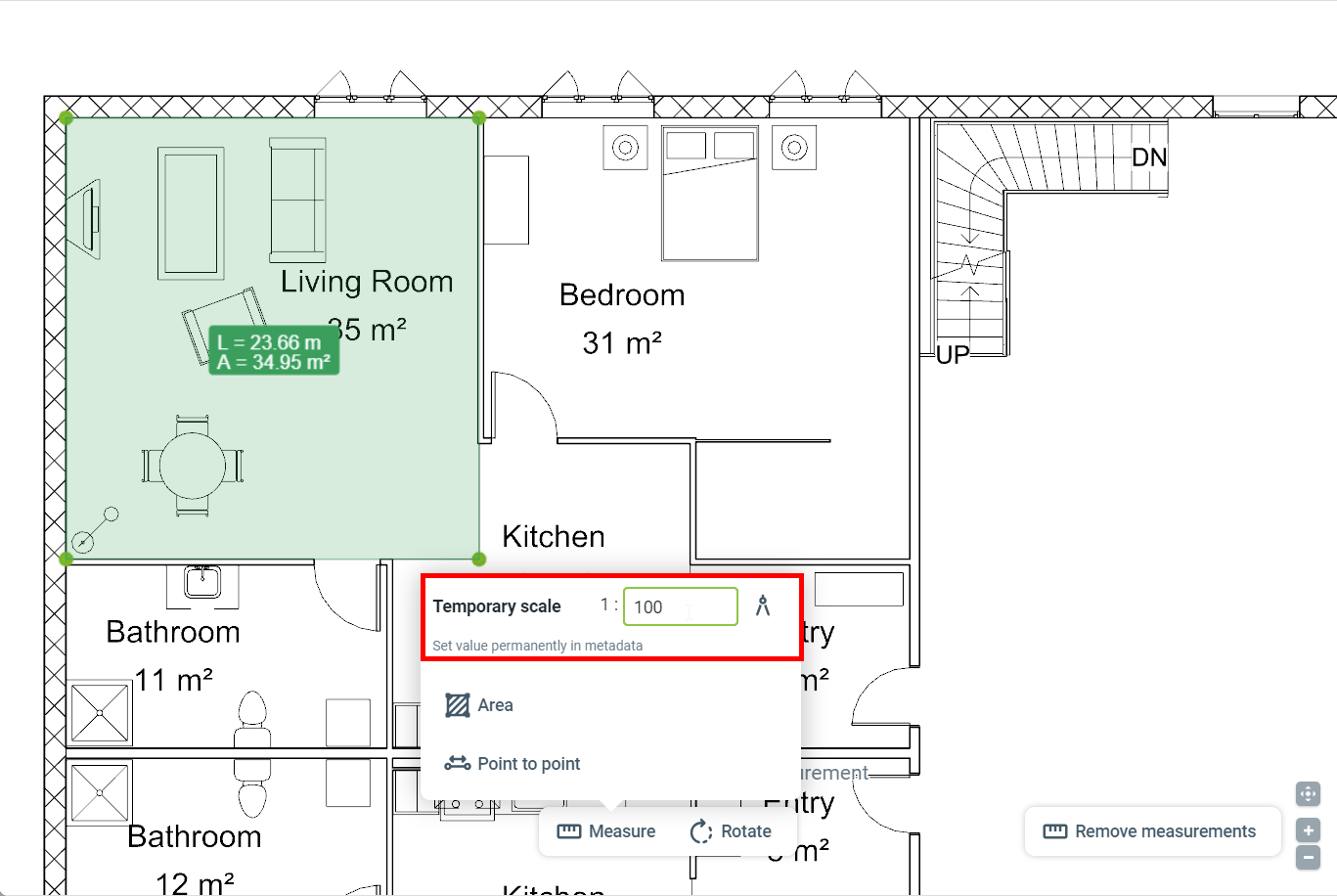

Om din ritning inte har en skala kan du konfigurera en temporär skala för ritningen.

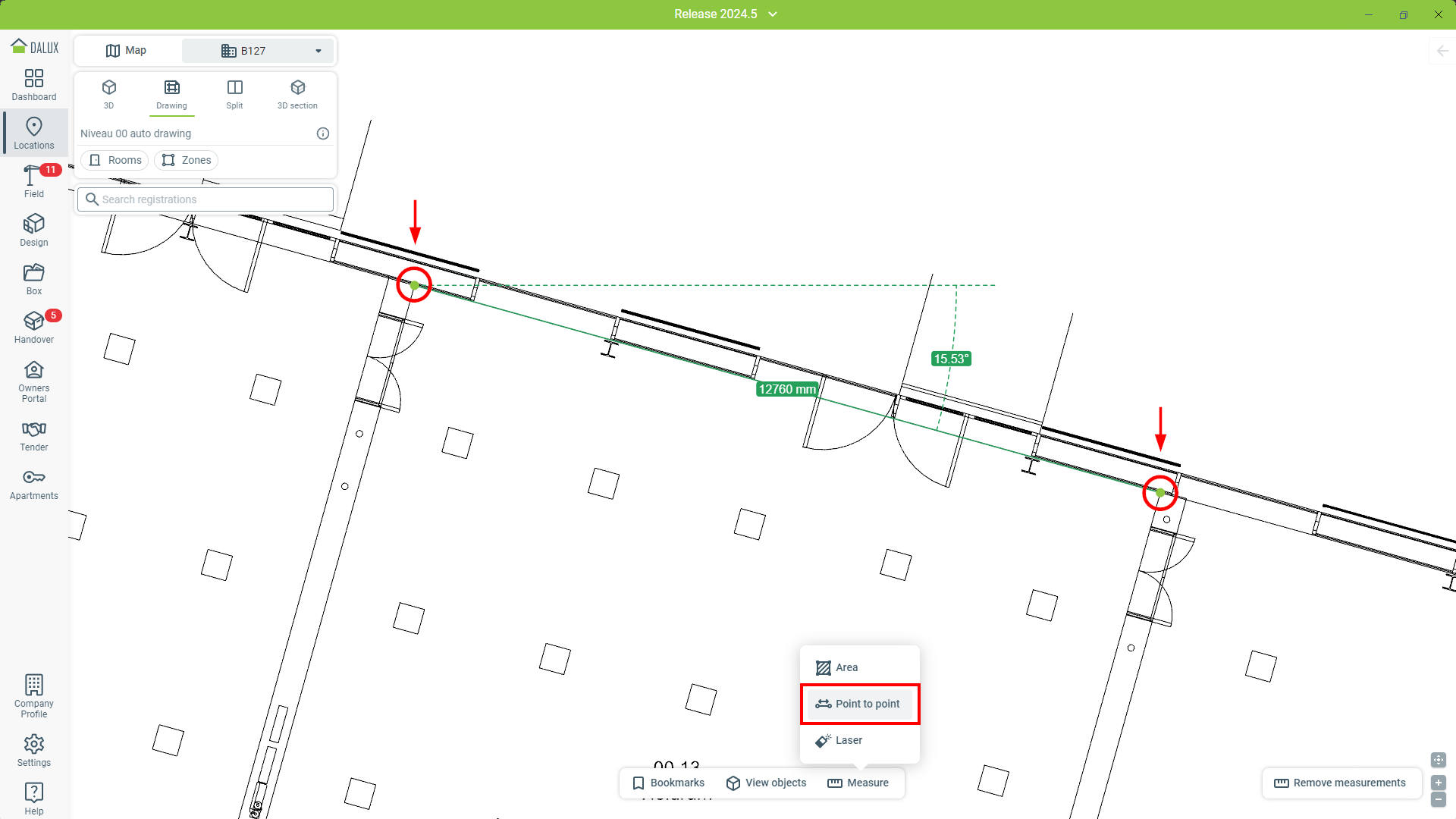

Punkt till punkt
Mätningen punkt till punkt låter dig mäta avståndet mellan två punkter.
Gå till Platser och hitta elementet du vill mäta
Mät
'Punkt till punkt'.
Välj två punkter som du vill få avståndet mellan genom att klicka på ritningen. Förutom avståndet får du också vinkeln till en horisontell baslinje.
Tips och tricks
Du kan skapa en serie mätningar i 2D genom att trycka på Enter efter din första mätning. Du kan också starta en ny mätning från slutpunkten på en befintlig genom att klicka på den.

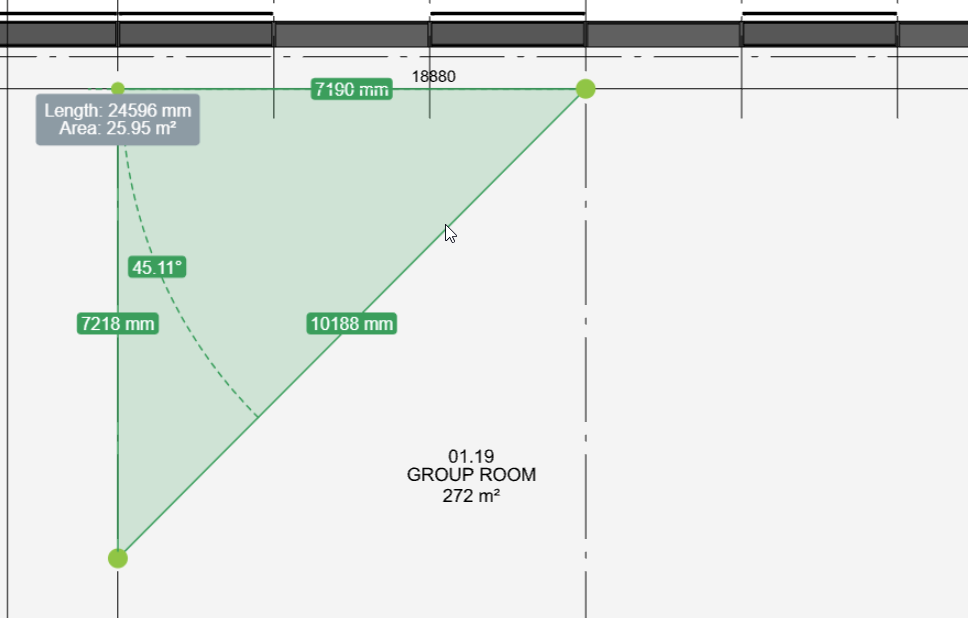

När man avslutar en punkt-till-punkt-mätning genom att dra en linje till en figur beräknas arean automatiskt.
När du väljer punkter hjälper en snap-funktion dig att noggrant hitta hörn i din ritning. Det hjälper dig också att hitta 90° vinklar för raka ytor som väggar och dörrar.
Område
Denna funktion beräknar både arean och omkretsen av en polygon. Klicka och dra på din ritning för att skapa en rektangulär form.
Alternativt kan du klicka för att skapa individuella punkter på ritningarna som kommer att kopplas samman. När du är klar, välj din startpunkt igen för att beräkna området.
Laser
Med laserfunktionen kan du välja vilken punkt som helst på din ritning och Dalux kommer att hitta de närmaste avstånden till omgivande ytor.
Efter mätningen klickar du på och drar i mitten för att flytta mätningens position.
Klicka på en pil på en av mätningens slutpunkter för att ändra mätningen till nästa linje.
